旋转编码器HN3806配套安装固定支架

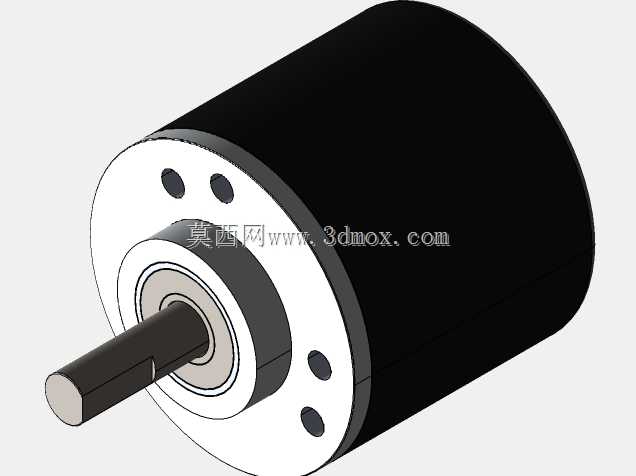

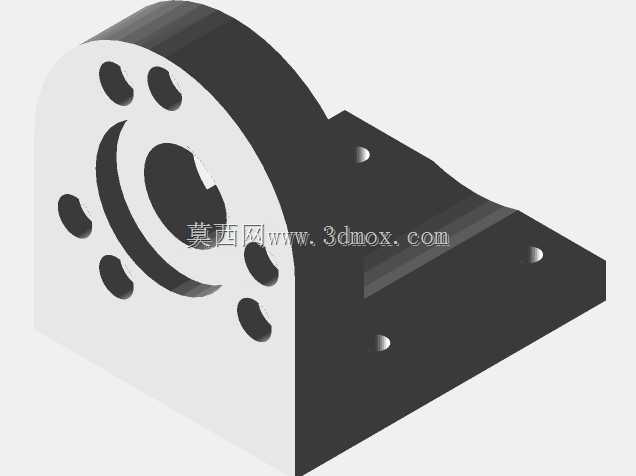

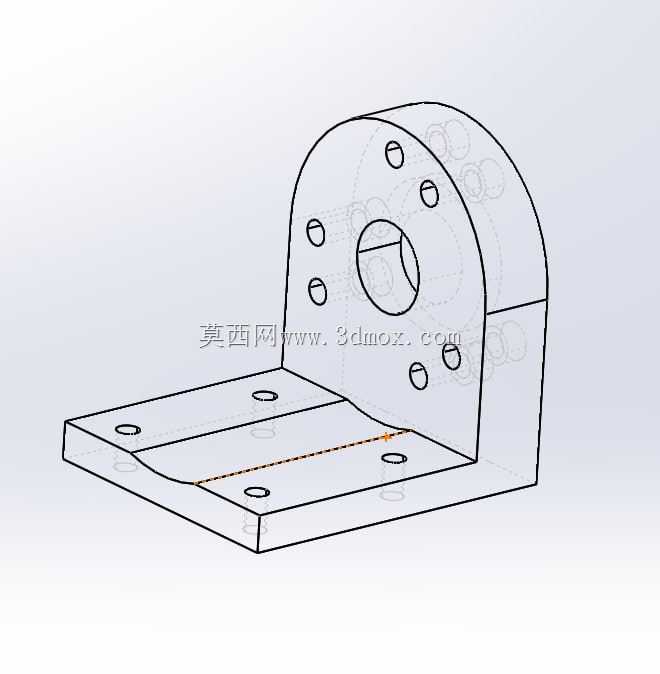

　　在移动机器人、自动化输送线、小型数控设备的传动反馈环节，旋转编码器的安装可靠性直接决定了位置检测、速度闭环的精度，HN3806系列增量式旋转编码器作为市面应用极广的小型检测元件，其配套安装支架的设计合理性，往往是现场调试阶段最容易被忽略却直接影响设备运行稳定性的细节。这款支架的设计完全围绕HN3806编码器的安装尺寸做适配，底座采用平板式安装结构，预留的四个沉头安装孔可直接固定在铝型材台面、设备安装基板上，孔位间距匹配常规20系列、30系列铝型材的中心距，不需要额外做转接板加工，现场安装时可直接通过T型螺栓完成固定，大幅减少现场改制的工作量。从结构设计逻辑来看，支架主体采用L型折弯承托结构，竖直立面预留编码器的中心穿轴孔，

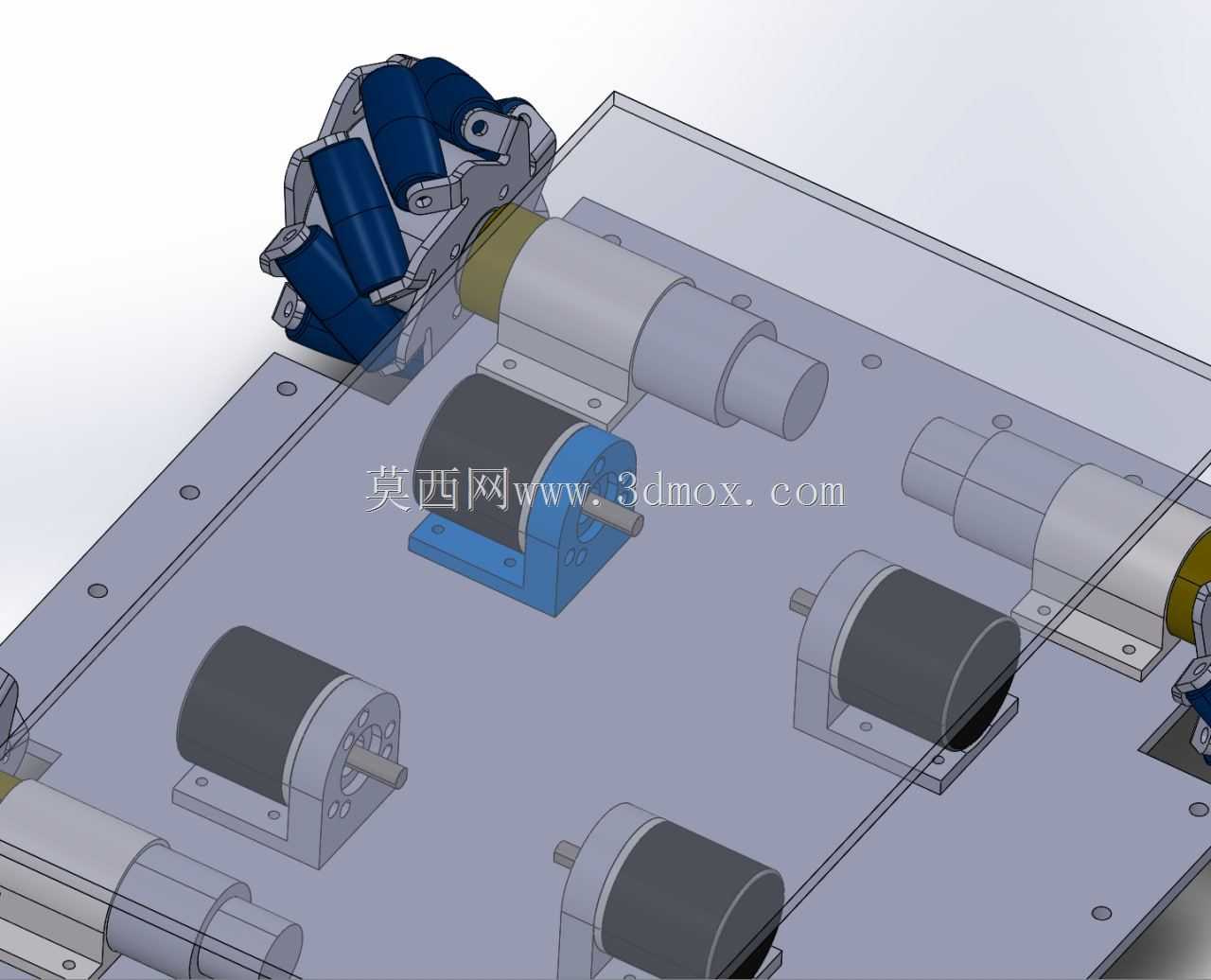

　　孔位公差控制在H7级别，刚好匹配编码器前端定位轴颈的配合尺寸，安装时编码器可直接卡入定位孔，侧面预留的紧定螺钉孔可从径向锁紧编码器外壳，避免设备运行过程中编码器随转轴跟转导致的计数脉冲丢失问题。考虑到编码器接线端的走线需求，支架竖直立面的侧边做了缺口避让，不会挤压编码器的出线护套，长期运行不会出现线缆磨损破皮的隐患。在安装边界上，支架整体突出安装基面的高度控制在42mm以内，水平方向的安装占用尺寸为68mm*52mm，不会和周边的传动辊、驱动电机、张紧轮等部件产生运动干涉，哪怕是在排布紧凑的AGV驱动轮组内部，也能预留出足够的扳手操作空间，方便后期维护时拆卸调整。实际应用场景中，这类支架除了配套移动机器人的轮速检测，

　　还可用于小型输送带的辊筒转速反馈、3D打印机的送丝轴位置检测、小型回转工作台的角度反馈，不同场景下只需要调整支架的安装固定方向，就能适配水平轴、垂直轴等不同安装朝向的编码器固定需求。支架的承托面做了加厚处理，厚度达到3mm，在设备运行产生持续振动的工况下，不会出现支架共振导致的编码器检测信号波动，相比薄钣金折弯的简易支架，抗振性能提升明显，能有效避免因为支架变形导致的编码器轴与被测转轴不同心，进而引发的轴承磨损、脉冲丢转问题。设计过程中特意将编码器的安装中心高做了标准化适配，匹配常规直径38mm的直流减速电机输出轴中心高，当编码器和驱动电机并排安装在同一基板上时，不需要额外调整垫片高度就能保证编码器轴和电机输出轴的同轴度，

　　通过柔性联轴器连接时，偏心量可控制在0.1mm以内，大幅延长联轴器和编码器轴承的使用寿命。支架的边角全部做了R2圆角处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员，也不会刮破周边的设备线缆。针对部分需要调整编码器张紧度的同步带传动检测场景，支架底座的安装孔做了长圆孔设计，可沿着编码器轴的径向调整3mm的安装距离，方便同步带的张紧调整，不需要重新打孔定位，适配现场安装的公差累积误差。
