航道警示用红色雷达反射式浮标结构

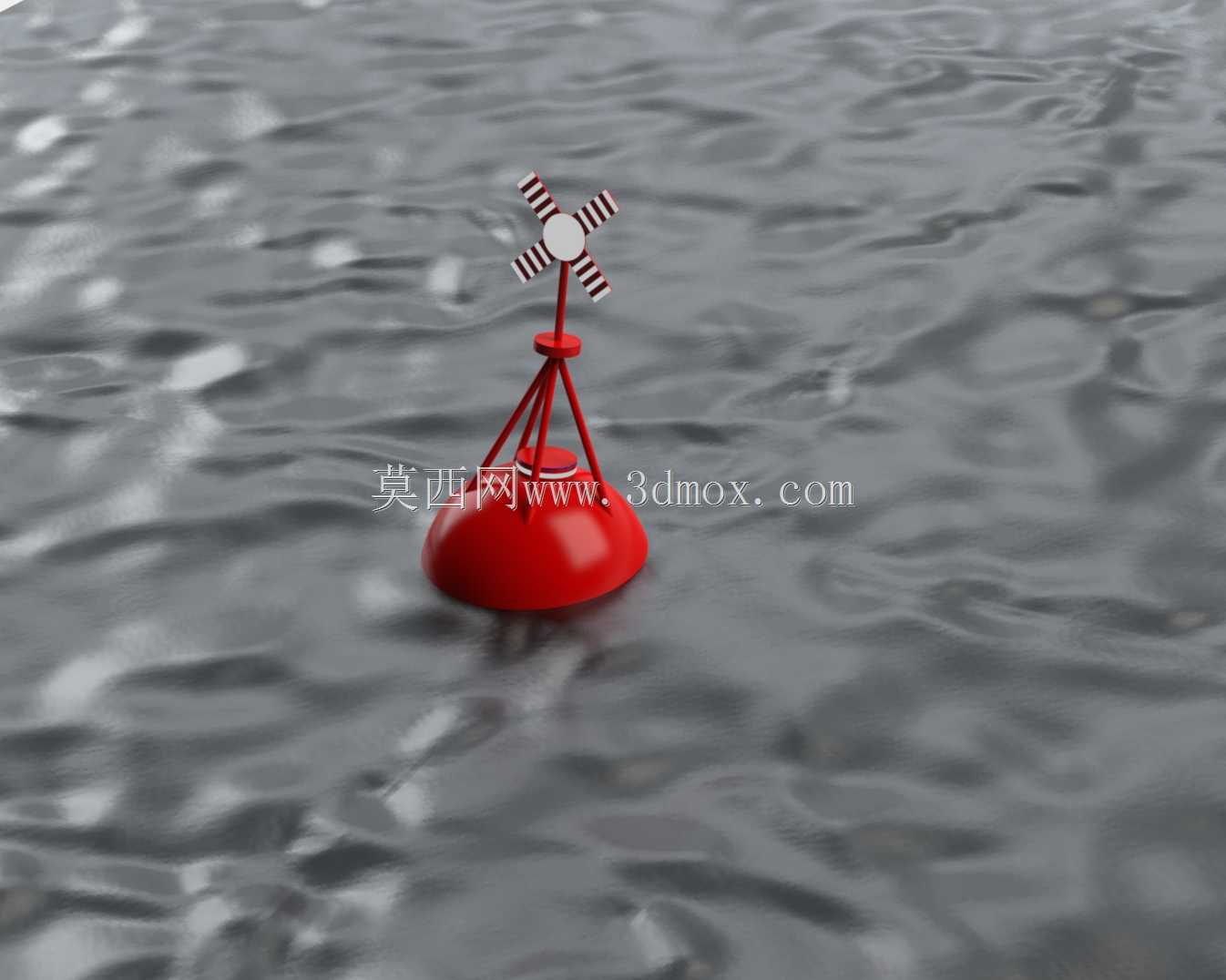

　　这款水面标记浮体的结构设计，核心围绕近岸港口、内河航道、施工水域的警示标识需求展开，日常作业中主要承担水域边界标记、碍航物警示、通航路线引导的功能，区别于大型深水航标，该款浮标适配水深3-15米的平缓水域，整体采用下宽上窄的锥台浮体加顶部标识架的结构，浮体底部为圆弧过渡的配重仓结构，投放后可依靠自身下部配重快速回正，在1.5米浪高的水面环境下倾斜角度不超过15度，不会出现侧翻、标识面被水面遮挡的问题。

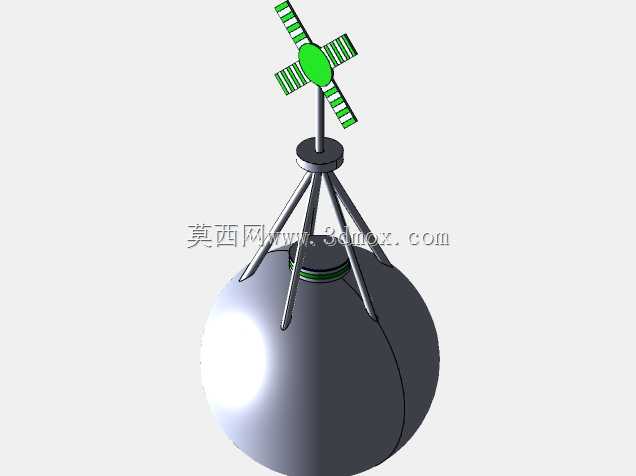

　　从结构设计逻辑来看，浮体主体采用旋转对称构型，建模时以中心轴线为基准做全对称特征绘制，外壳壁厚均匀控制在8-12mm区间，内部预留封闭填充舱，可根据投放水域的盐度、水流速度调整内部配重填充量，适配淡水、入海口咸淡水交界等不同密度水体的浮力需求，保证浮体顶部标识结构始终高出水面1.2-1.5米，满足通航船舶300米距离内的可视要求。顶部的标识架采用三角支撑结构，三根支杆从浮体上表面的安装座向上收拢至中心立柱，三角形桁架结构可抵御12级瞬时阵风的冲击，不会出现架体弯折变形的问题；顶端的雷达反射器采用多面角反射构型，表面粘贴红白相间的高反光警示条，既满足白天目视识别的要求，也能在雨雾天气增强船舶雷达的回波信号，让船舶在能见度不足500米的环境下也能通过雷达捕捉到浮标位置。

　　安装边界方面，浮体底部预留有直径20mm的系泊锚链连接孔，连接点位于浮体重心正下方，锚链挂载后不会干扰浮体的随波摆动，配套锚链的直径可根据水域最大流速选择12-18mm规格，锚重按照浮体总排水量的1.2-1.5倍配置即可保证浮标不会被水流冲离预设位置。浮体上表面的安装座采用标准化法兰接口，三个支杆的安装孔位均做等距分布，后期维护时可直接拆解更换顶部的标识组件，不需要整体打捞浮体，大幅降低水上维护的作业成本。

　　实际应用场景中，这类浮标除了常规航道标记外，还可用于水上施工区域的边界围挡、水下管线铺设路线的水面标记、水上运动赛事的赛道边界标识，结构上没有突出的尖锐棱角，即使小型船舶意外擦碰也不会对船体外壳造成额外损伤。建模过程中对浮体的水线位置做了专门的仿真验证，按照额定配重加载后，水线刚好位于浮体锥台段的1/3高度位置，上部锥台的外表面做15度的倾斜角度，可快速排走浪击溅落的水体，减少水体在浮体上表面积存带来的额外重量偏移，避免浮体出现长期单侧倾斜的问题。顶部的反射器组件采用中心对称的六面布局，无论船舶从哪个方向接近，都能看到完整的反光标识面，不存在视觉识别盲区，三角支撑的支杆上还预留有小型太阳能航标灯的安装位，需要夜间警示的场景可直接加装，不需要额外对架体做打孔改装。

　　从结构可靠性角度考虑，浮体的所有连接位置均做了圆弧过渡处理，避免应力集中导致的结构开裂，浮体外壳的外表面做微弧面设计，可减少水流冲击带来的阻力，降低锚链的长期受力载荷，延长系泊结构的使用寿命。不同于大型钢制航标，该款浮标整体重量控制在45kg以内，小型作业船只依靠2-3名作业人员即可完成投放、回收作业，不需要动用大型起重设备，非常适合临时施工水域、季节性通航航道的短期标记使用，作业完成后可快速回收重复利用，大幅降低航标布设的综合成本。
