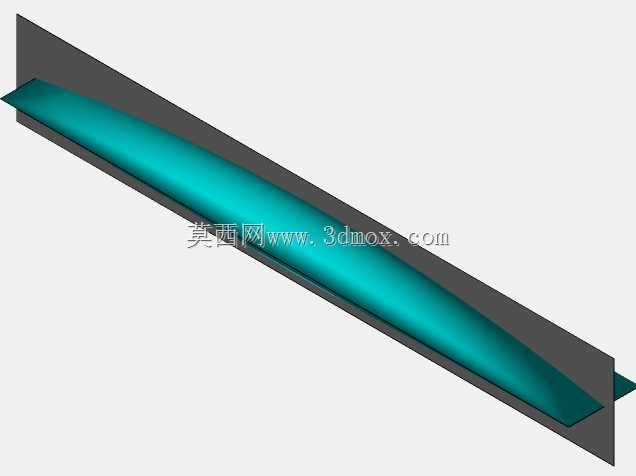

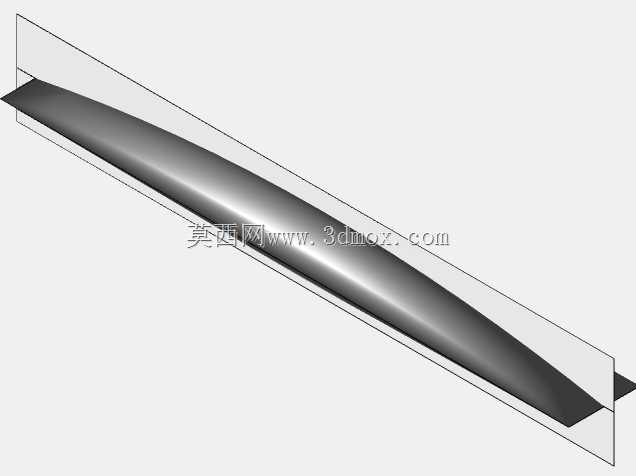

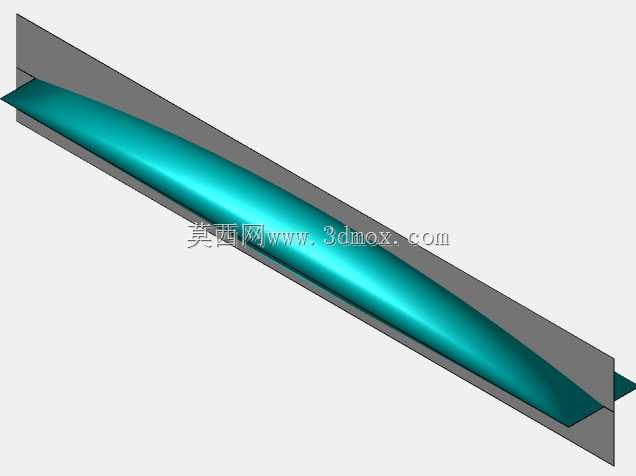

小尺度摆动式船体三维曲面结构

　　在近岸小型作业艇、内河观光小艇以及水上试验平台的前期研发环节，船体曲面的光顺度直接决定了航行阶段的兴波阻力大小、横摇摆动幅度以及低速航行时的航向稳定性，这类小尺度摆动船体的设计，往往需要兼顾浅水区域的通过性与小幅摆动下的自稳能力，不能直接套用大型运输船的线型参数。从实际工程应用场景来看，这类3米级长度的船体，多用于近岸水文监测、小型水上作业搭载、高校船舶专业教学试验以及水池流体性能验证场景，吃水较浅的特性让它可以在水深不足半米的内河支汊、滩涂周边水域通行，不会出现常规深V船体容易搁浅的问题。

　　从设计思路上看，整个船体的曲面构建完全围绕横摇摆动时的阻尼特性展开，横剖面采用渐变的圆弧过渡，从船中位置向首尾两端逐步收窄，没有生硬的折角线，避免曲面出现曲率突变点——这类曲率突变不仅会在航行时产生额外的涡流阻力，还会在横摇过程中出现受力突变，导致船体摆动幅度过大，影响搭载设备的稳定性。船体的最大宽度设置在水线面的中后段，这个位置的宽度匹配可以让船体在小幅摆动时，入水侧的浮力增量变化更线性，不会出现突然的回复力跳变，让摆动过程更平缓，适合搭载对晃动幅度敏感的监测类设备。

　　在外形尺寸与安装边界层面，船体总长3.048m的设定刚好适配小型拖车的运载尺寸，不需要办理超宽超长的运输审批，日常转运可以直接用普通皮卡拖挂；最大宽度0.305m的窄体设计，让它可以在狭窄的内河航道、人工水渠内灵活转向，甚至可以在宽度不足一米的试验水池内完成流体性能测试。拔模斜度设置为0.190，这个参数是兼顾模具脱模与曲面光顺度的平衡值——如果斜度过小，后期采用玻璃钢翻模制作实体船体时，脱模过程容易拉伤曲面表层，增加后期打磨修补的工作量；如果斜度过大，又会改变水线面的面积分布，直接影响船体的稳性计算结果。0.0803的位移参数，是对应设计吃水状态下的排水体积匹配值，这个数值下船体的干舷高度刚好可以抵御近岸区域的小浪涌，不会出现甲板上浪的问题，同时也不会因为干舷过高导致整体重心上移，削弱横摇时的稳定性。

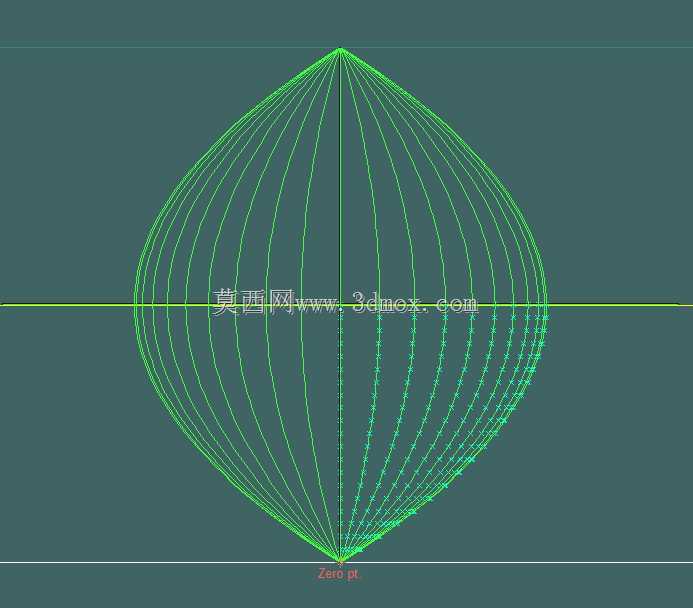

　　从功能特性上看，这类摆动船体的曲面是完全连续的三阶NURBS曲面，没有拼接缝隙，既可以直接导入流体仿真软件做网格划分，开展不同航速、不同摆角下的阻力、流场分布计算，也可以直接导入加工设备，做木质船模的数控铣削或者玻璃钢模具的加工，不需要额外做曲面修补、缝隙缝合的预处理工作。曲面的型值点分布均匀，在船首、船尾的曲率变化较大的区域，型值点做了加密处理，保证加工或者仿真时的精度，不会出现曲面失真的问题。在实际选型参考时，需要注意这类窄体摆动船体的搭载重心不能过高，所有搭载的设备、配重都要尽量布置在船中位置的水线面以下，避免因为重心偏高导致横摇周期过短，出现晃动感强烈的问题；同时船体的首尾端因为曲面收窄较急，结构强度相对较弱，安装牵引挂钩、尾舵等附件时，要在内部增加衬板做结构加强，不能直接在薄船壳上固定，避免航行过程中出现结构撕裂。另外，这类船体的水线面设计是针对静水或者低速流场优化的，如果要应用在流速较快的水域，还需要对船首的进流段曲面做局部调整，增加分水角度，减少迎流时的冲击力。在三维建模过程中，整个曲面的构建是从中心纵剖线开始，先确定纵向上的龙骨线型，再逐段生成不同站位的横剖线，通过双轨扫掠生成基础曲面后，再通过控制点微调调整每个横剖面的面积曲线，保证面积曲线沿船长方向是平滑过渡的，没有局部的凸起或者凹陷——面积曲线的平滑度是判断船体曲面设计合理性的核心指标，一旦出现局部突变，就意味着航行到对应位置时会产生额外的涡流，直接增加航行阻力。完成基础曲面构建后，还需要做曲面的高斯曲率分析，确保整个船体的外表面曲率变化连续，没有反曲率区域，反曲率区域不仅会增加航行阻力，还会在实体制作时出现积胶、应力集中的问题，影响船体的结构强度与使用寿命。
