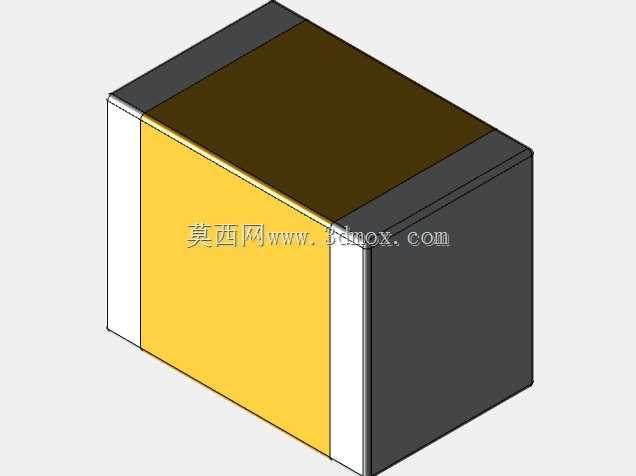

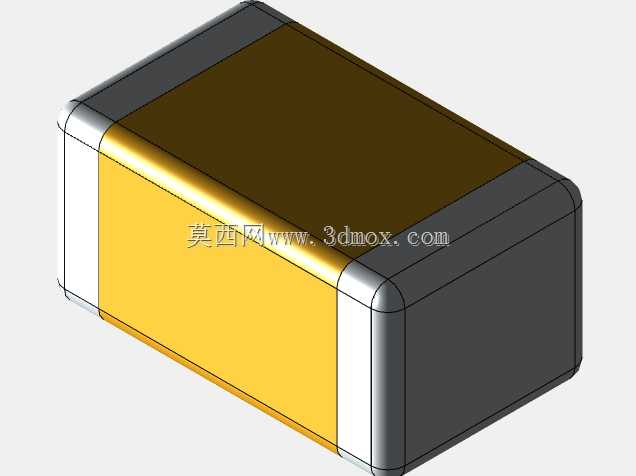

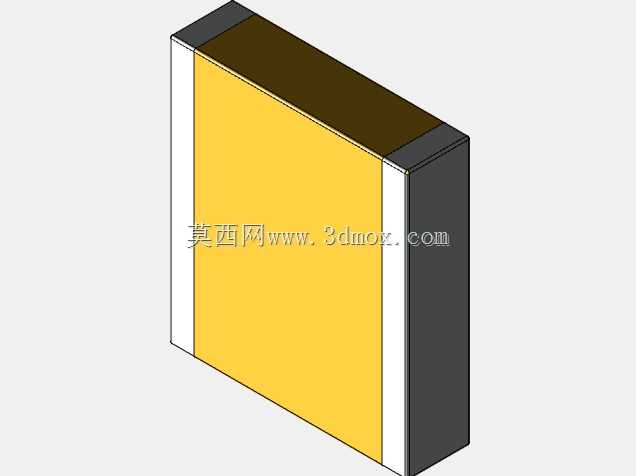

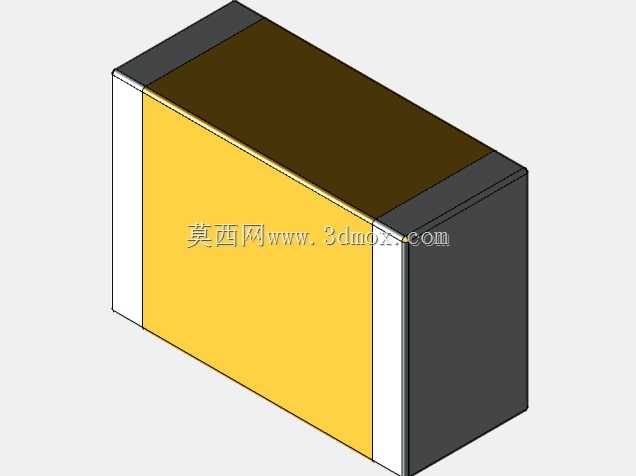

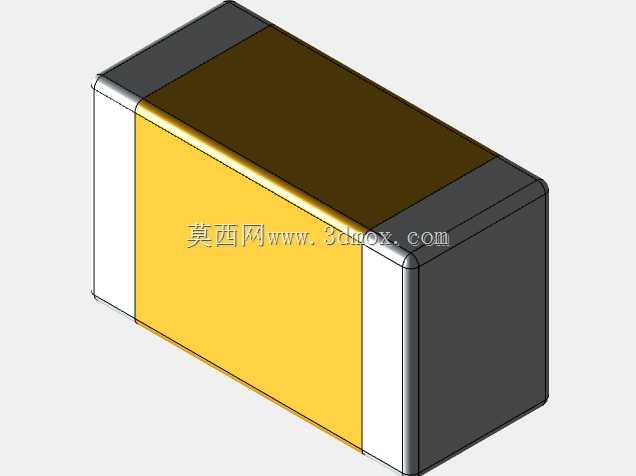

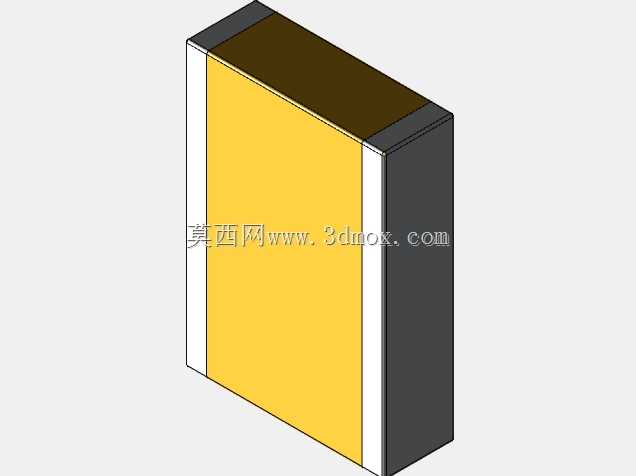

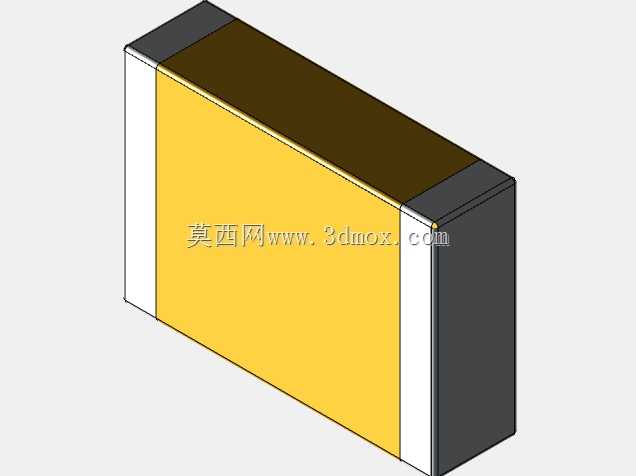

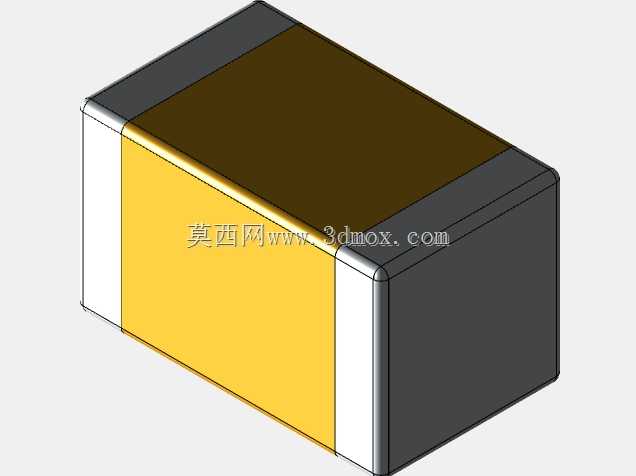

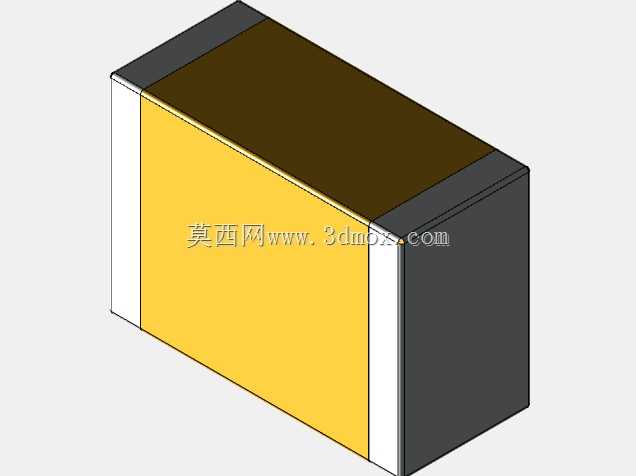

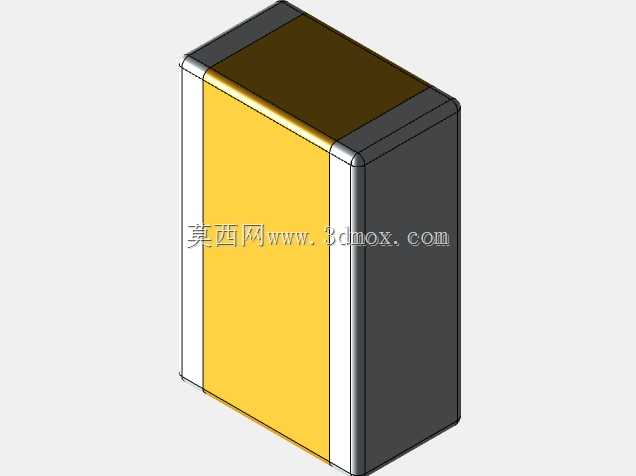

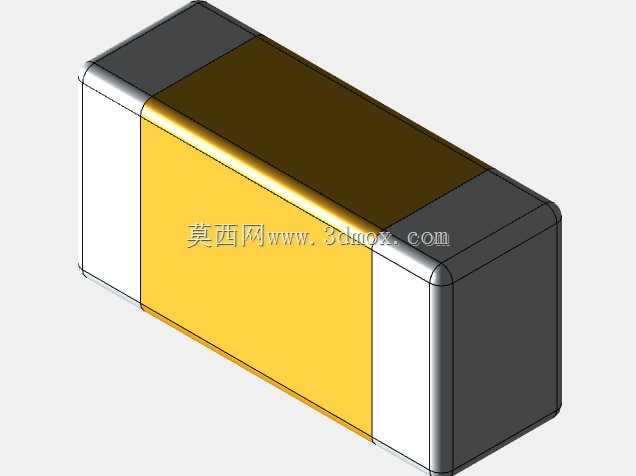

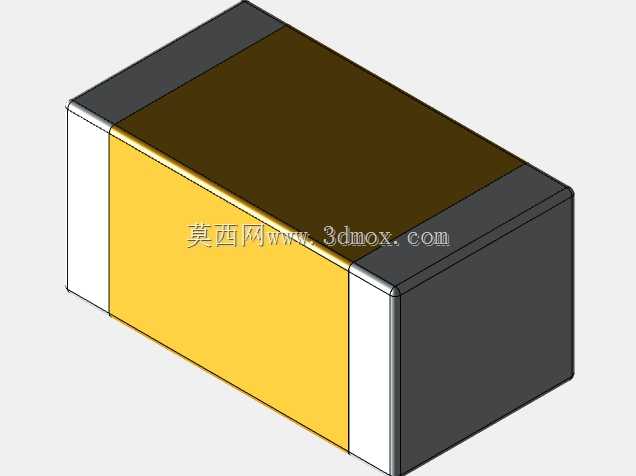

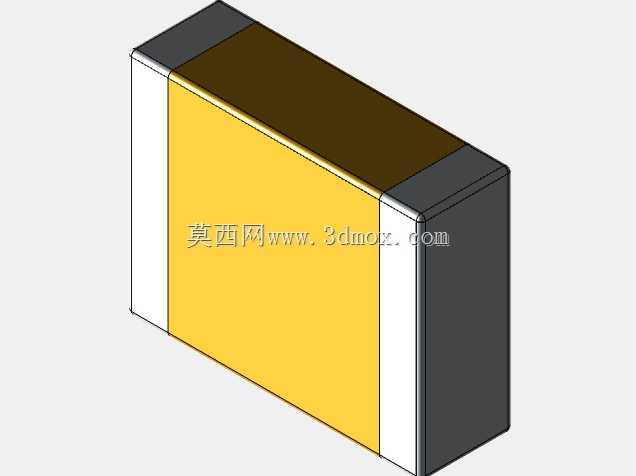

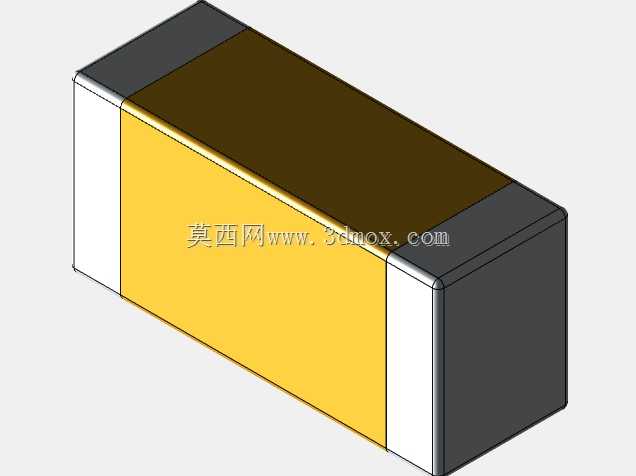

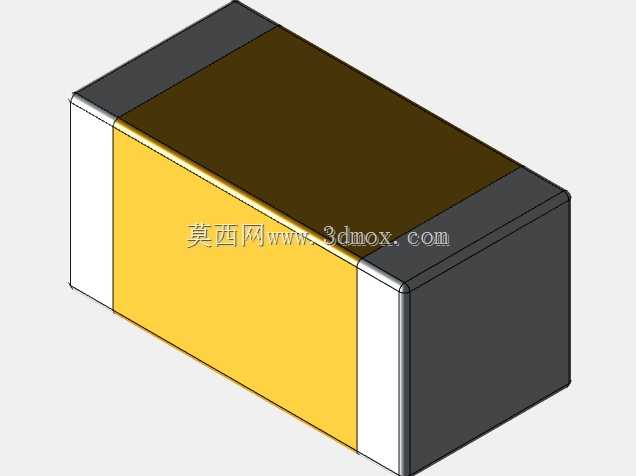

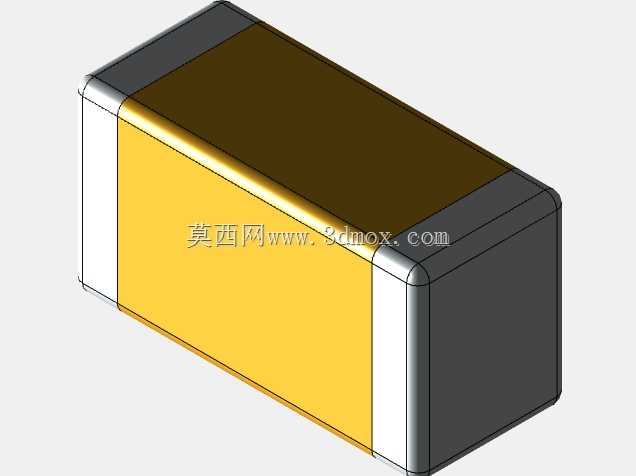

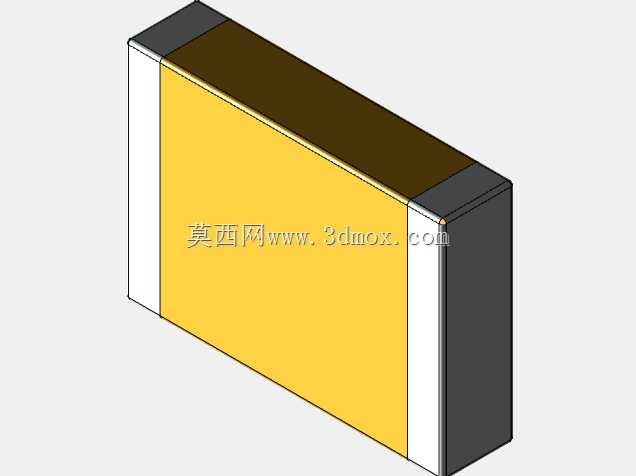

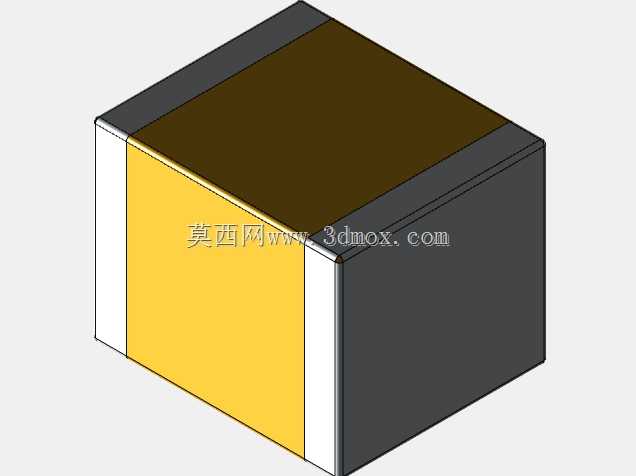

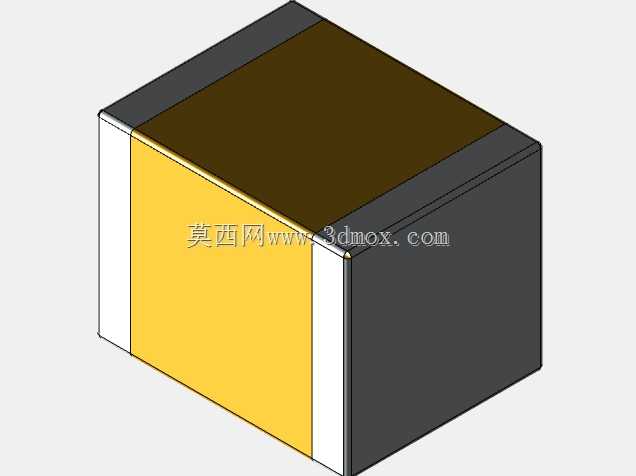

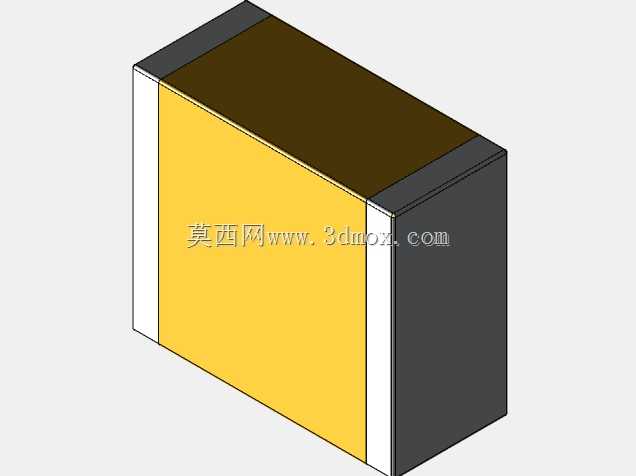

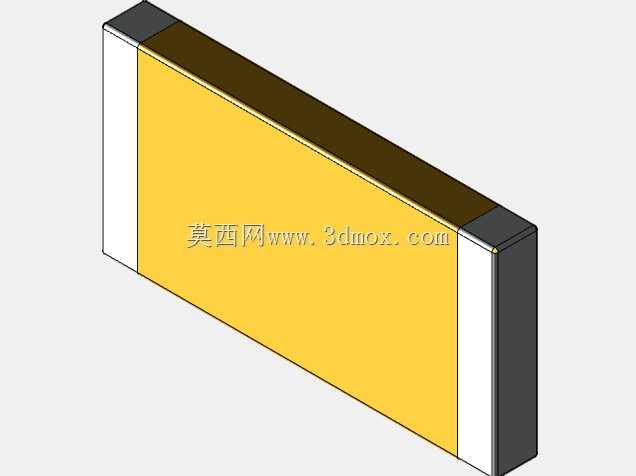

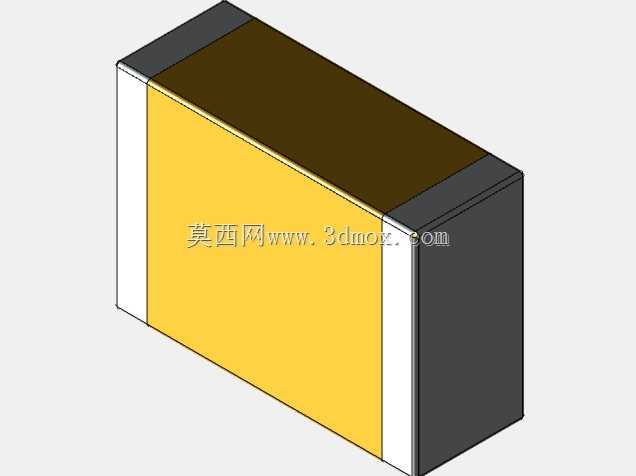

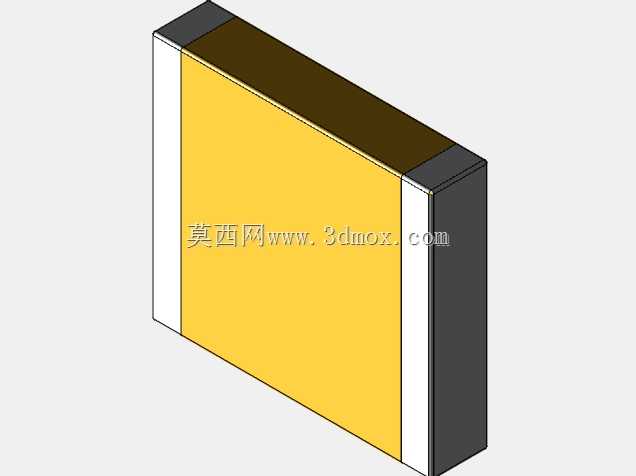

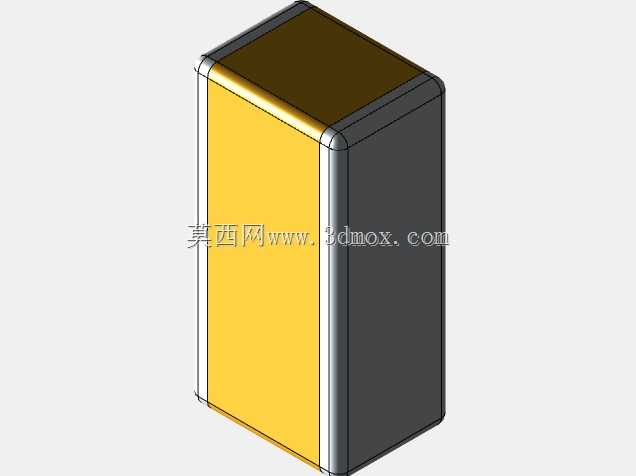

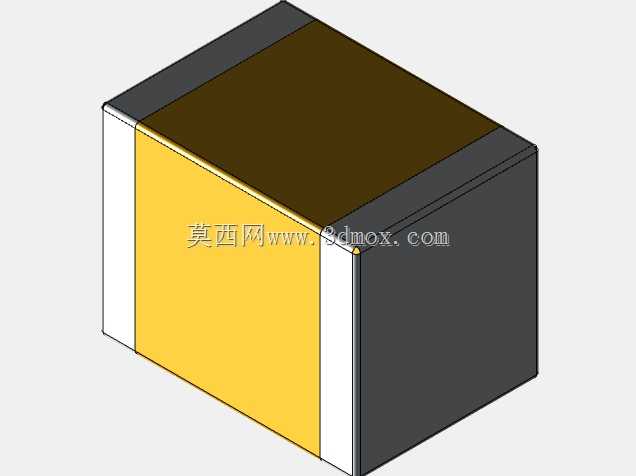

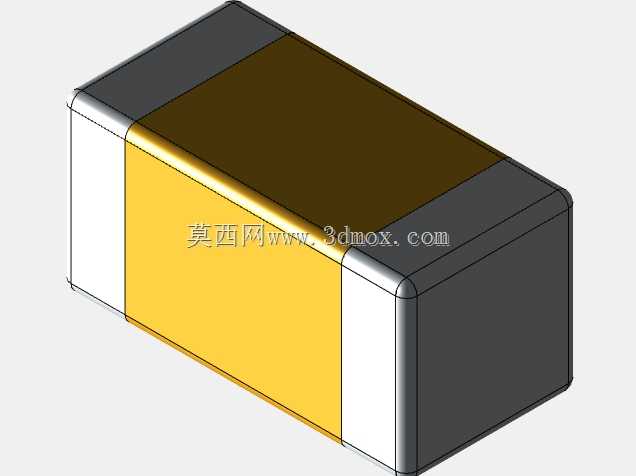

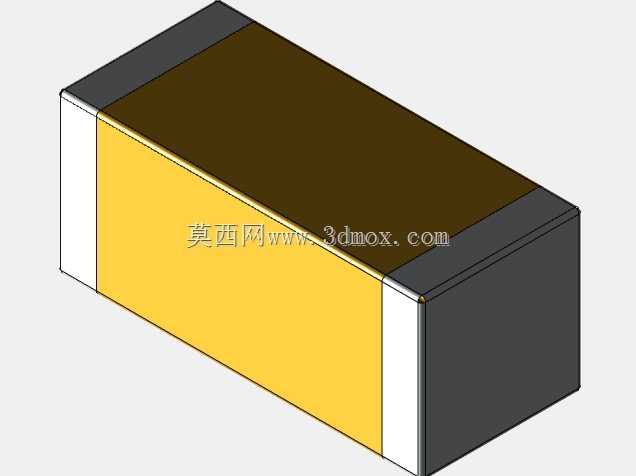

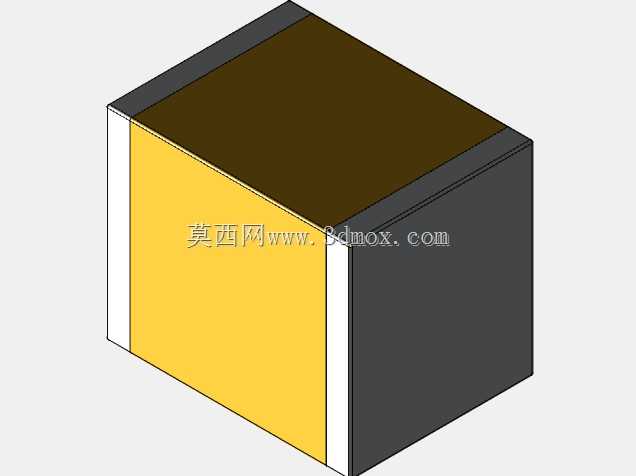

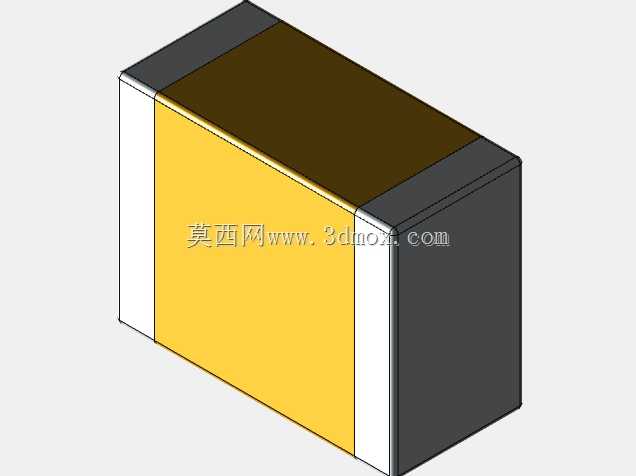

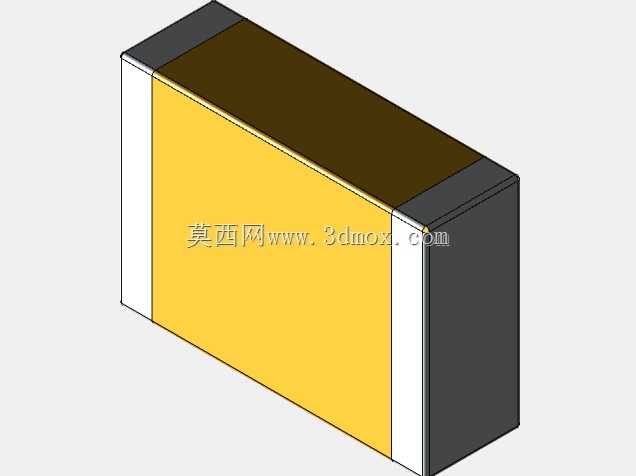

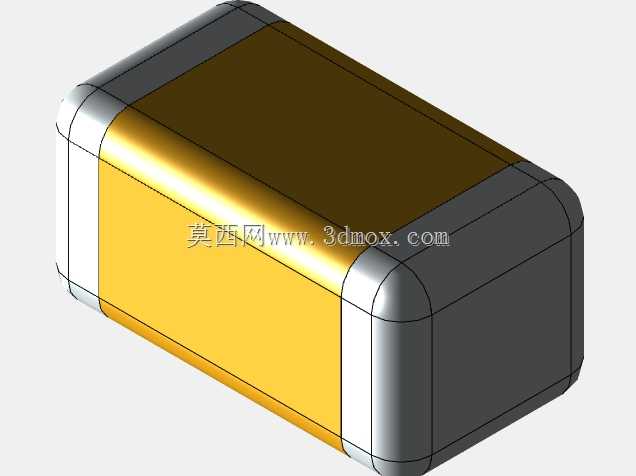

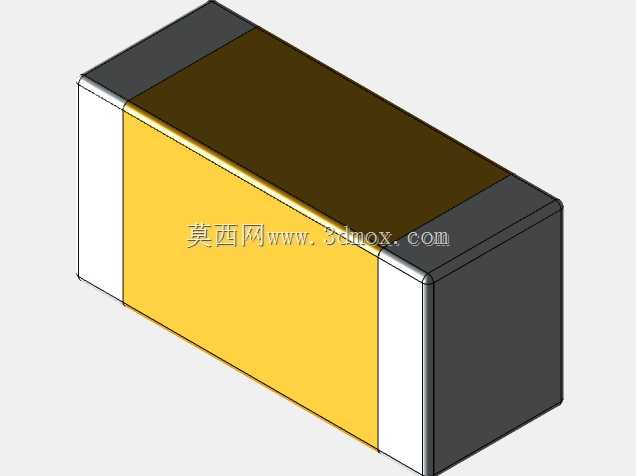

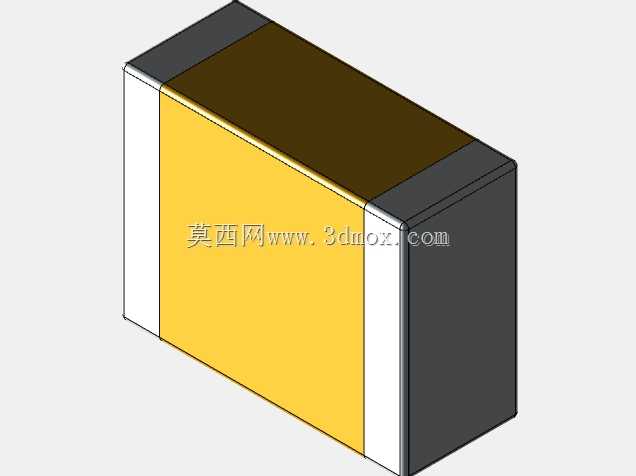

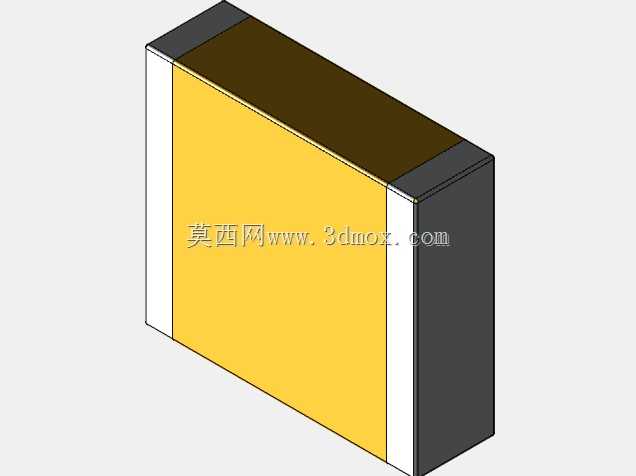

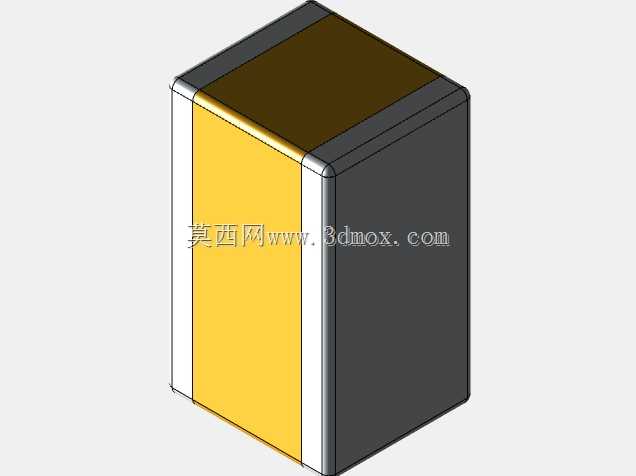

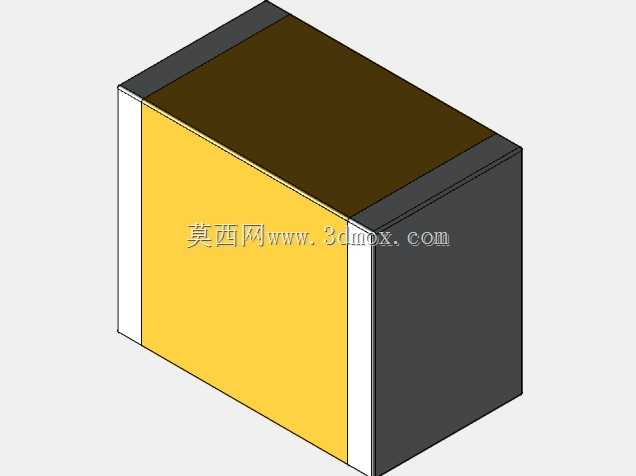

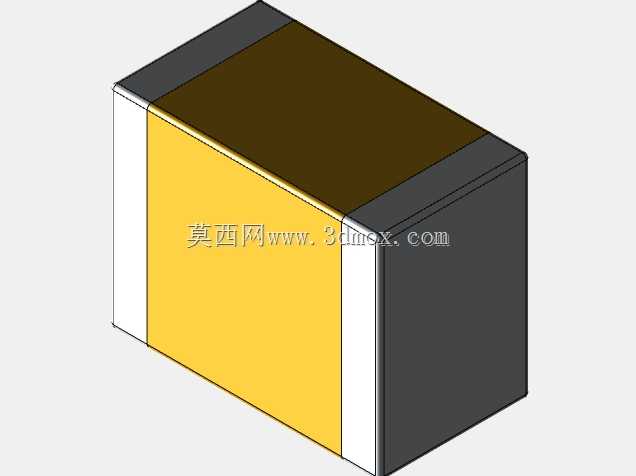

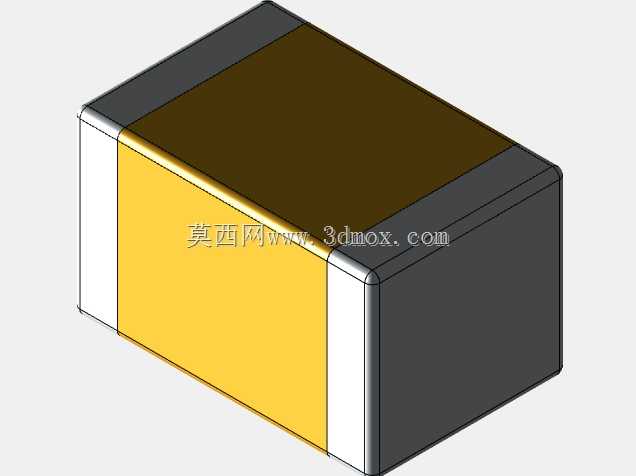

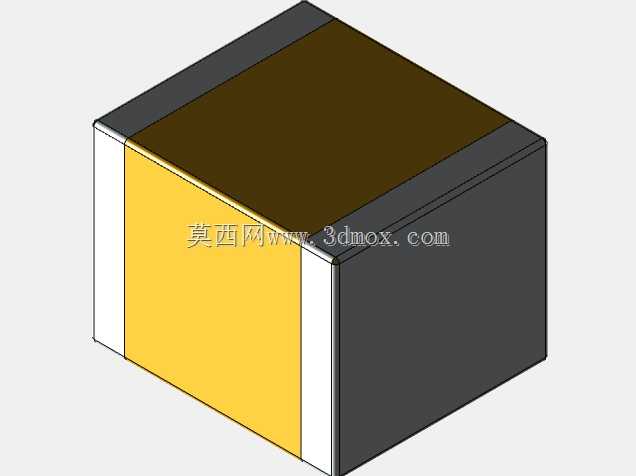

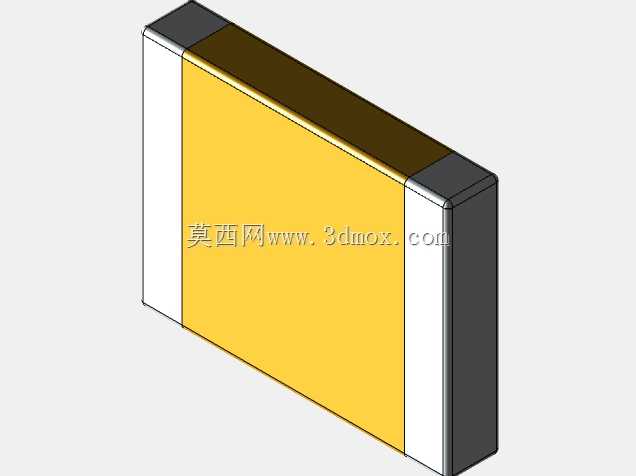

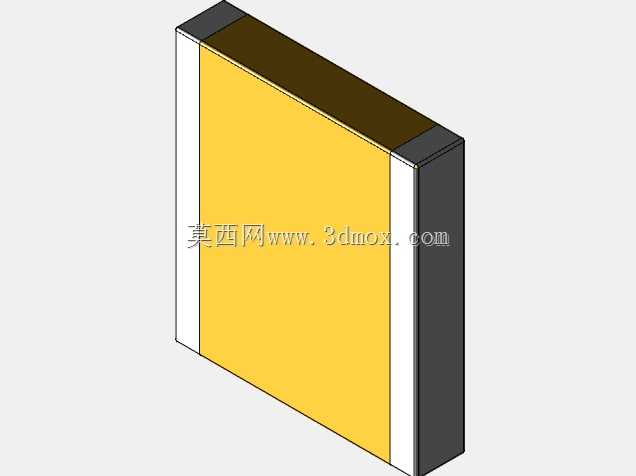

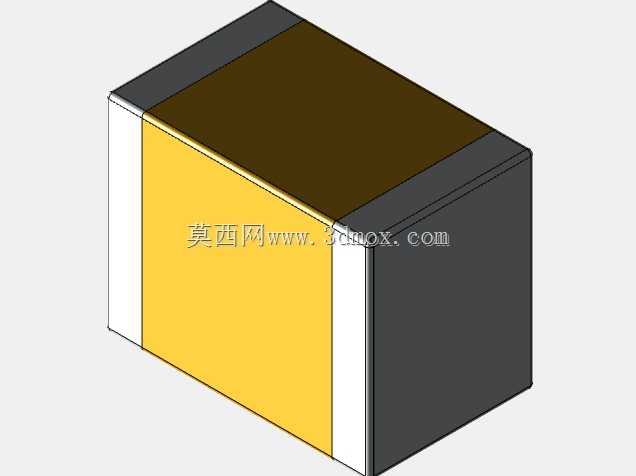

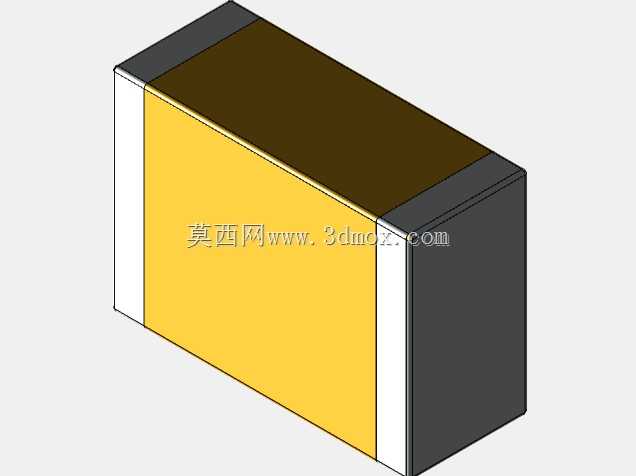

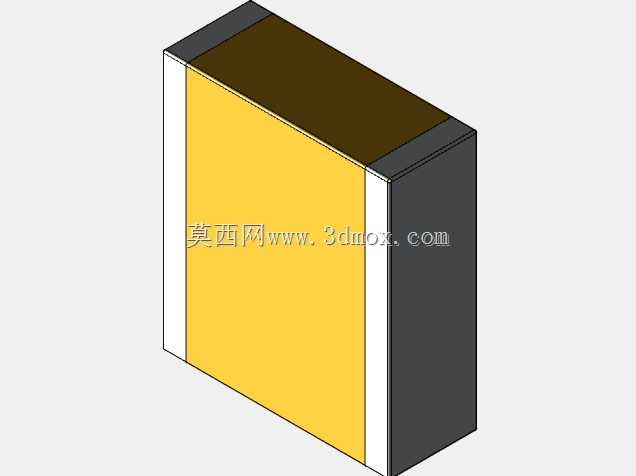

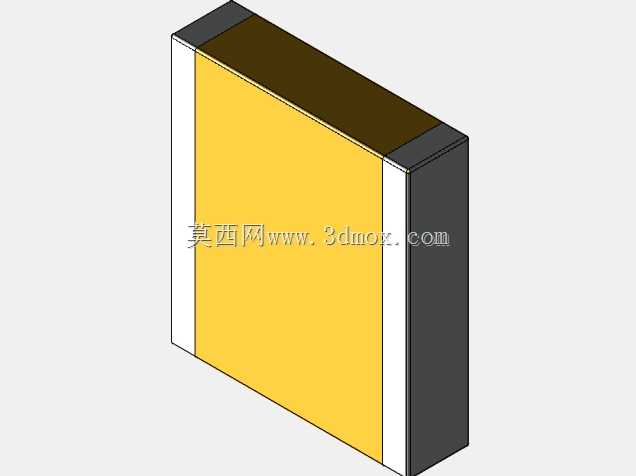

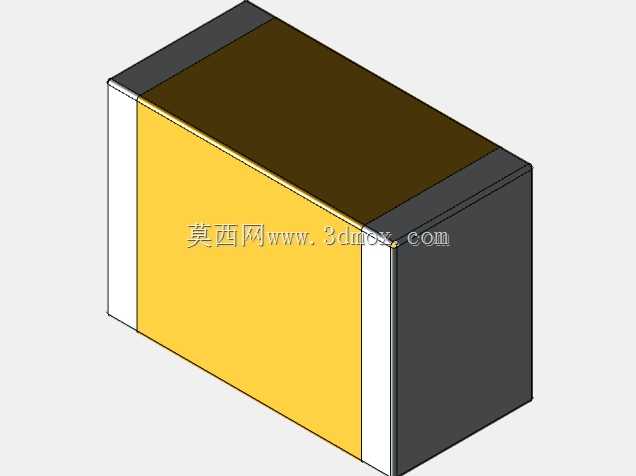

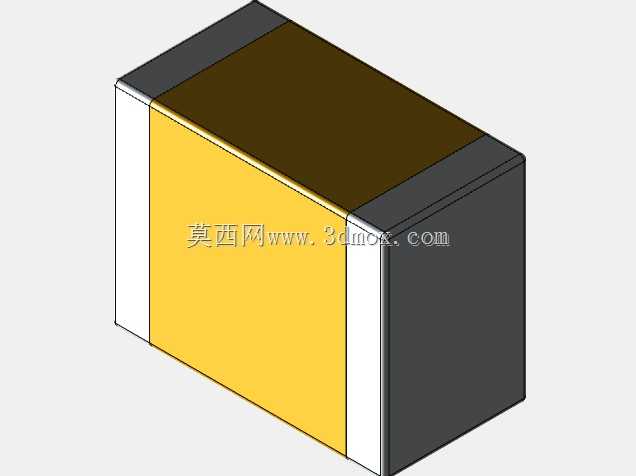

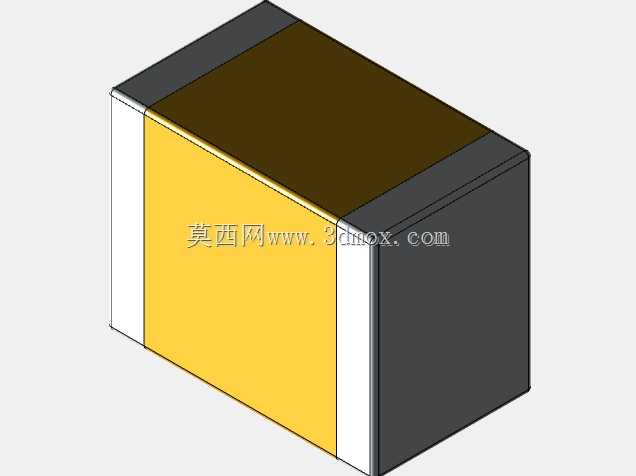

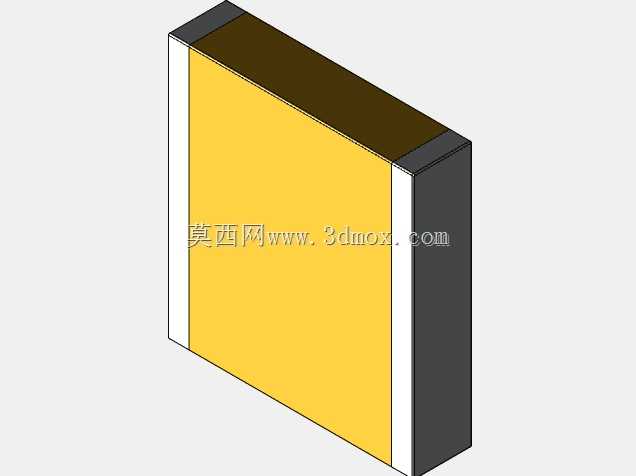

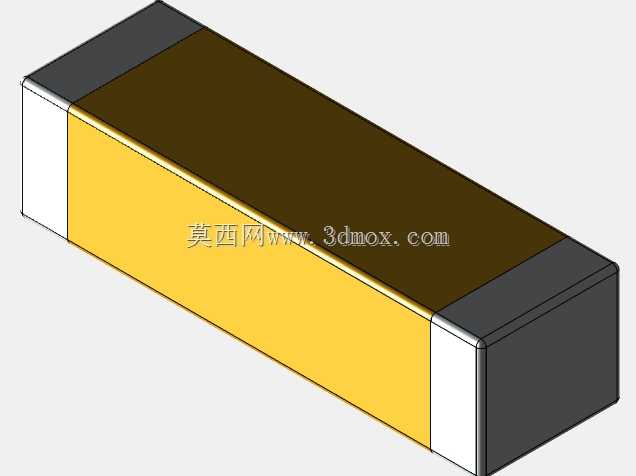

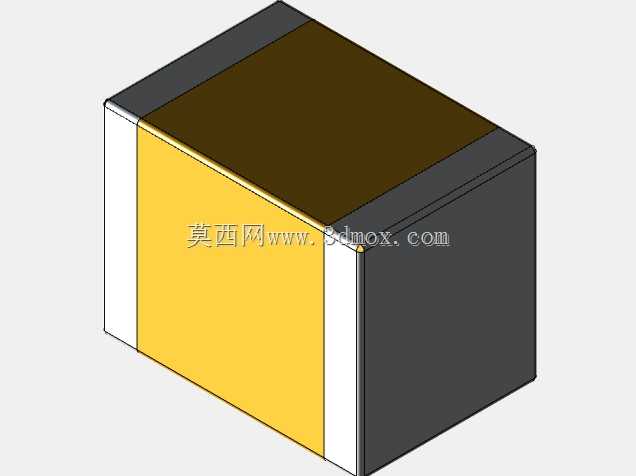

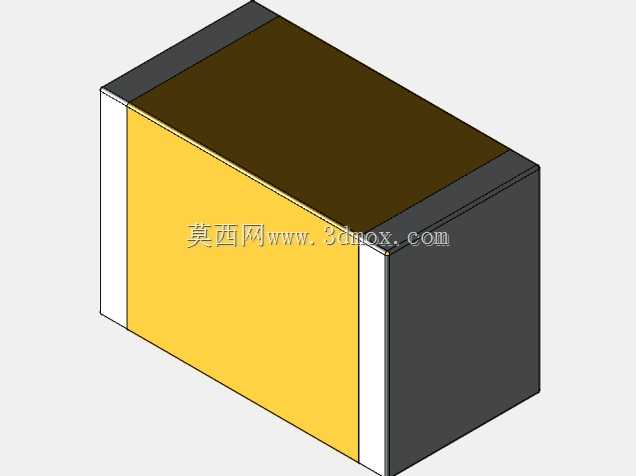

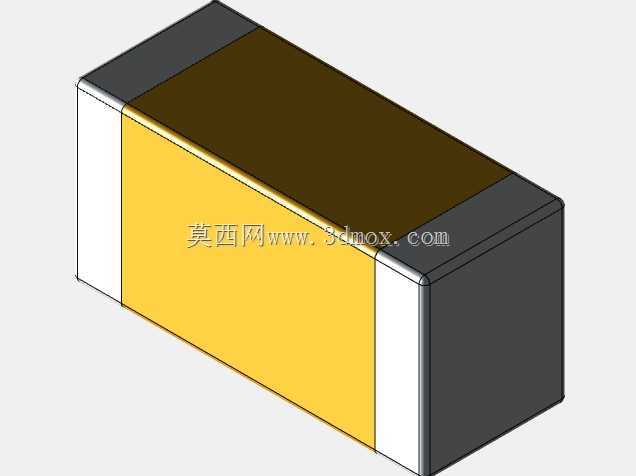

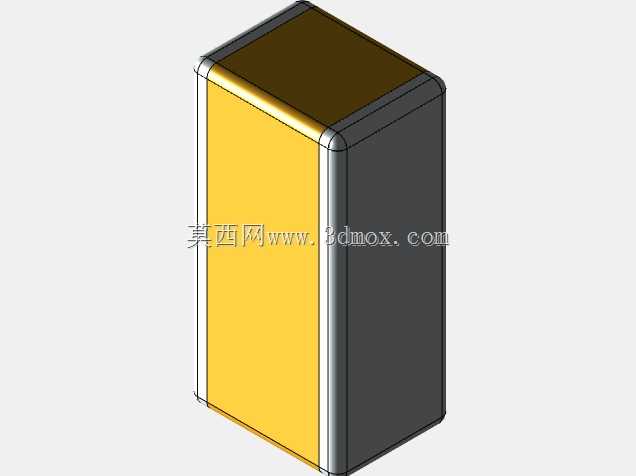

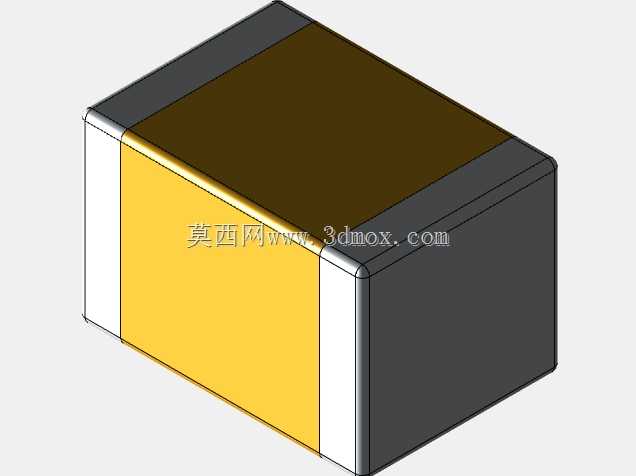

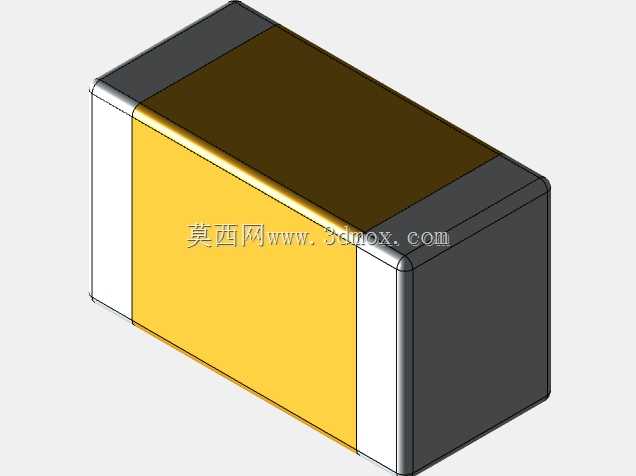

147规格SMD贴片电容器封装结构

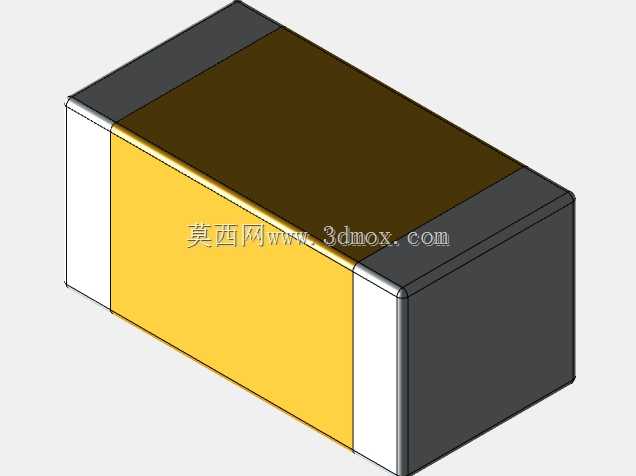

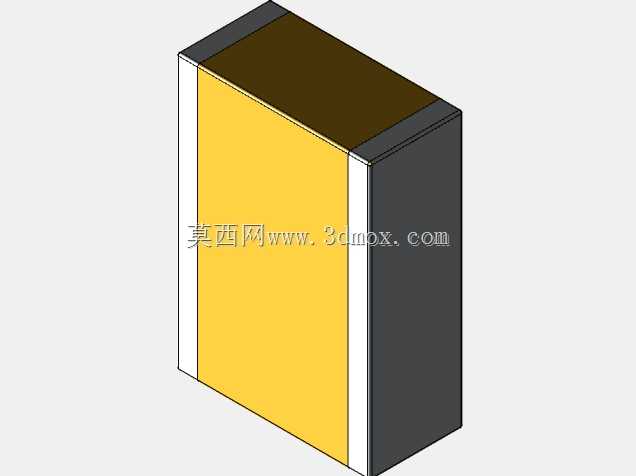

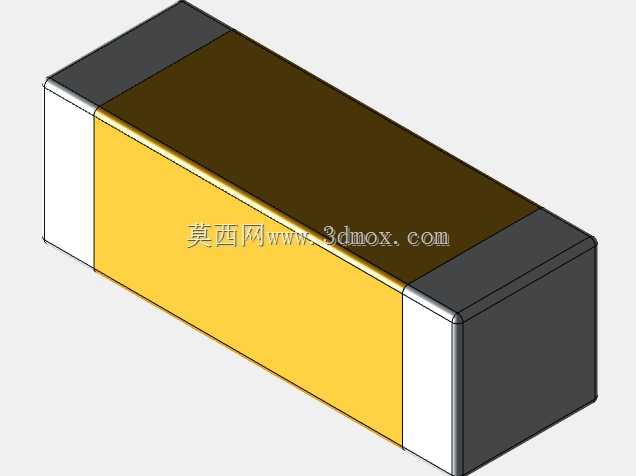

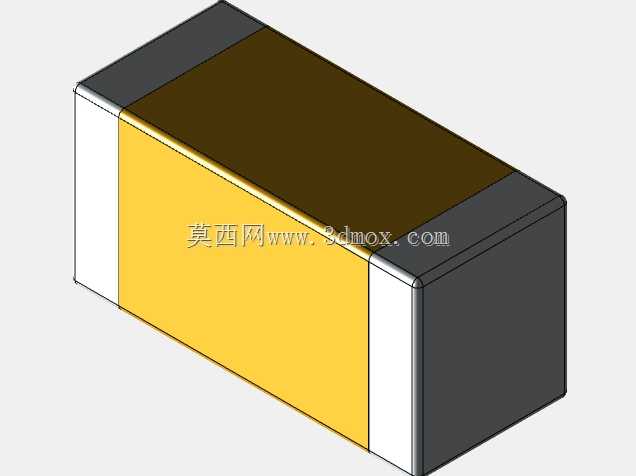

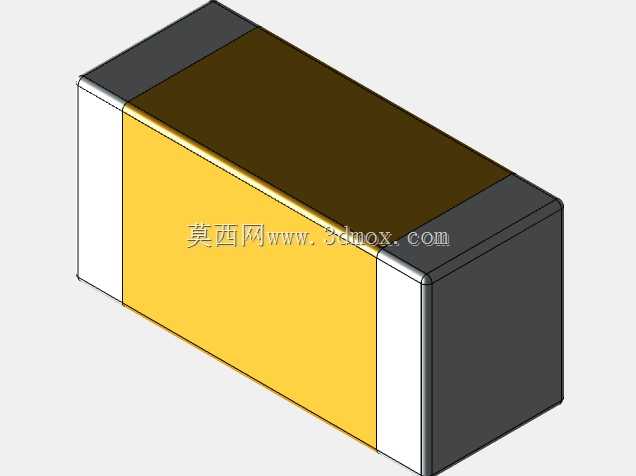

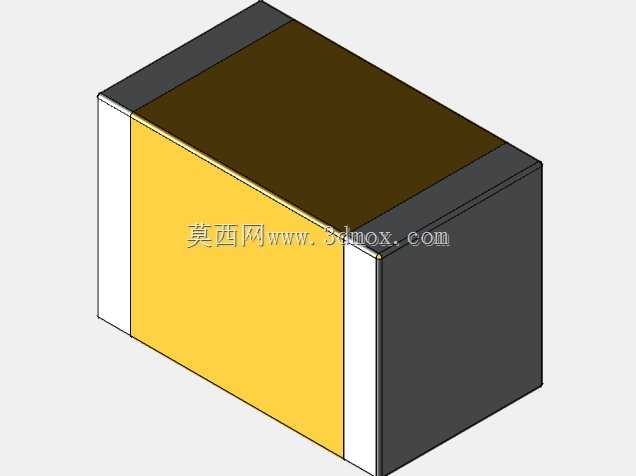

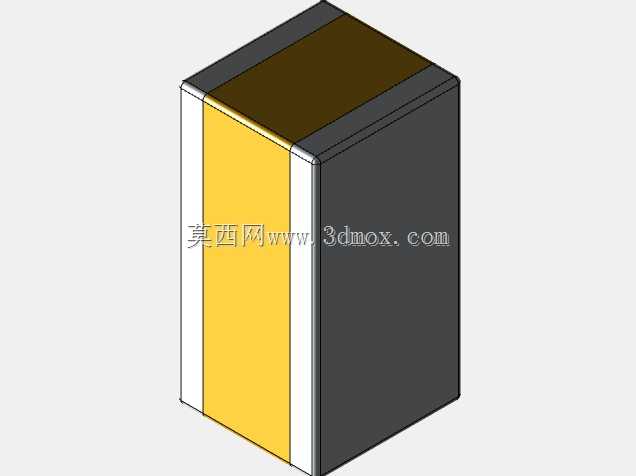

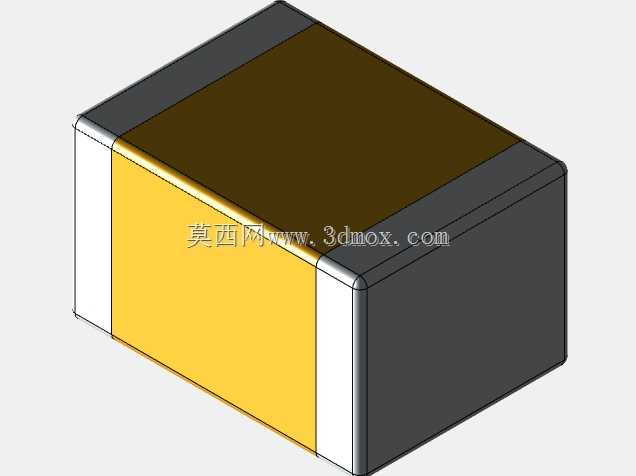

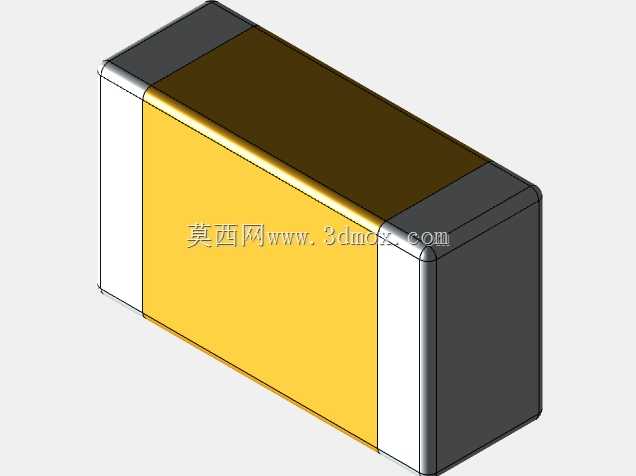

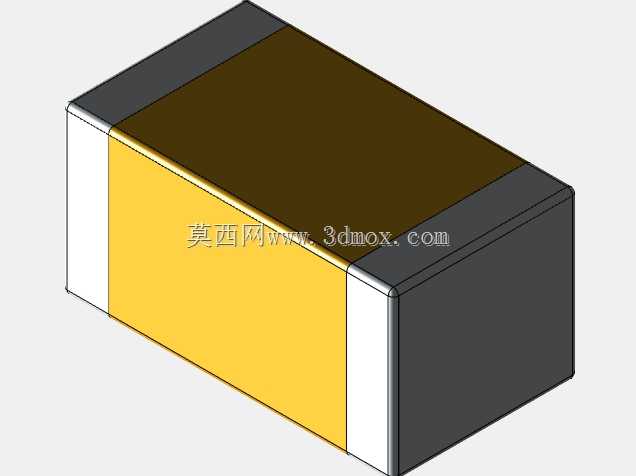

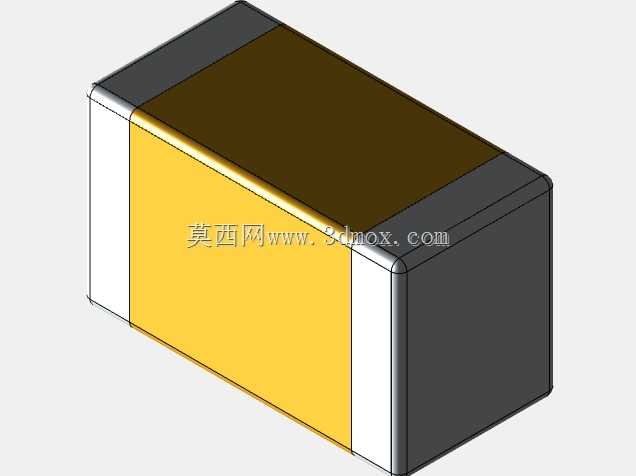

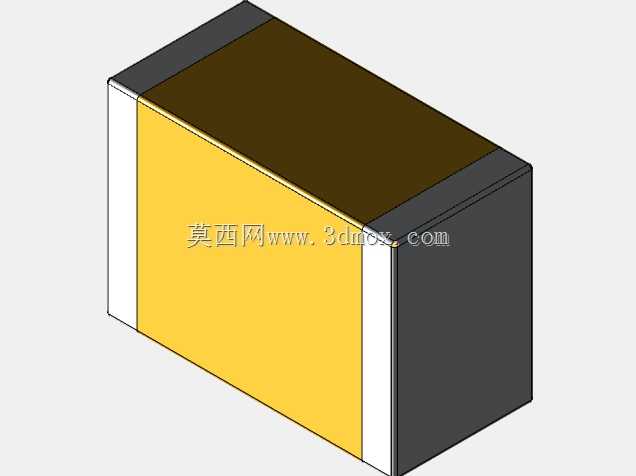

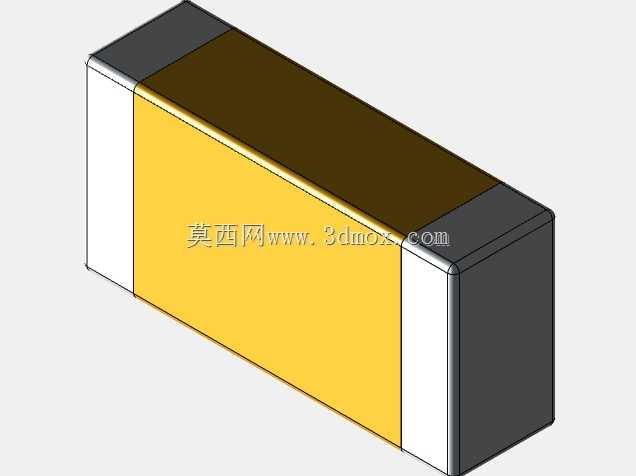

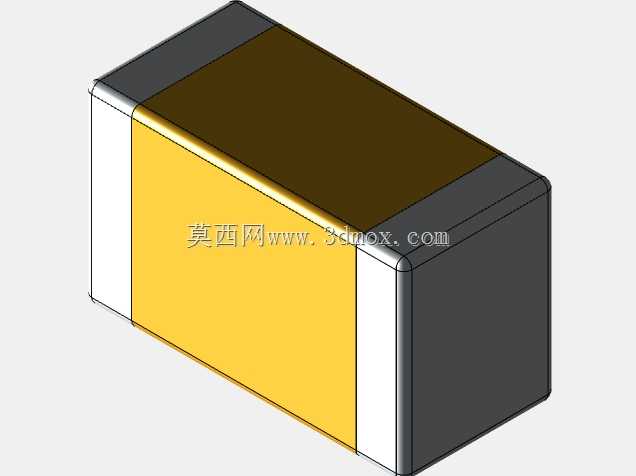

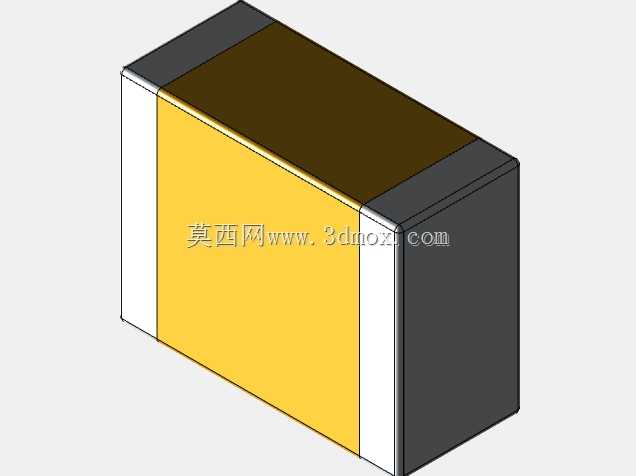

　　在消费电子、工业控制板卡、汽车电子控制单元的表面贴装产线设计环节，贴片电容的封装建模是PCB Layout、SMT钢网开制、贴片机吸嘴选型阶段绕不开的基础工作，147规格的SMD贴片电容作为中容值区间常用的被动元件，其封装尺寸的精准度直接影响后续SMT贴片的良率，以及回流焊过程中元件立碑、偏移等不良问题的发生概率。做这类封装建模的时候，首先要考虑的是实际生产环节的公差叠加，不能完全照搬元件手册的标称尺寸，要把陶瓷本体的烧结公差、端电极的镀层厚度公差、编带包装的料带偏移公差都纳入建模的尺寸补偿范围，不然做出来的封装在实际贴片时要么出现焊盘尺寸不匹配导致的虚焊，要么是元件本体和周边丝印、相邻元件出现干涉。从结构上看，这类SMD贴片电容的本体是多层陶瓷介质堆叠烧结而成，两端的端电极是三层结构，最内层是和陶瓷本体结合的银浆层，中间是镍阻挡层，最外层是用于焊接的锡镀层，建模的时候不能把端电极做成简单的平面结构，要还原端电极在陶瓷本体端面的圆弧包覆特征，这个特征直接影响焊盘设计时的钢网开口尺寸，以及回流焊时焊锡的爬锡高度，很多新手建模时忽略这个圆弧过渡，做出来的焊盘要么锡量过多导致元件漂移，要么锡量不足导致焊接强度不够。实际应用场景里，这类147规格的贴片电容常用在电源回路的输入输出滤波、信号链路的去耦、高频电路的旁路场景，不同应用场景下对封装的安装边界要求也有区别，用在电源滤波场景时，因为过流较大，焊盘的宽度要适当加宽，

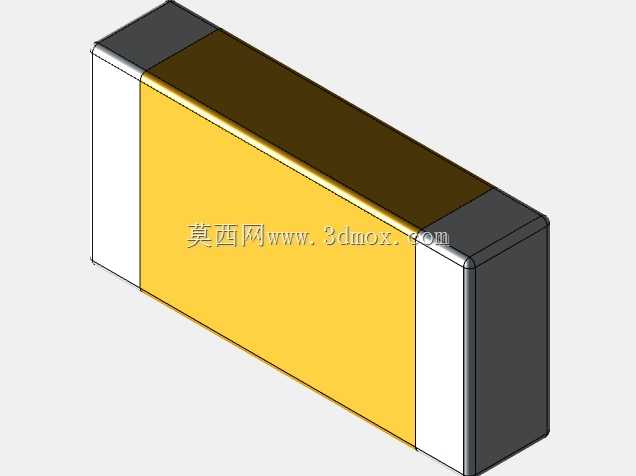

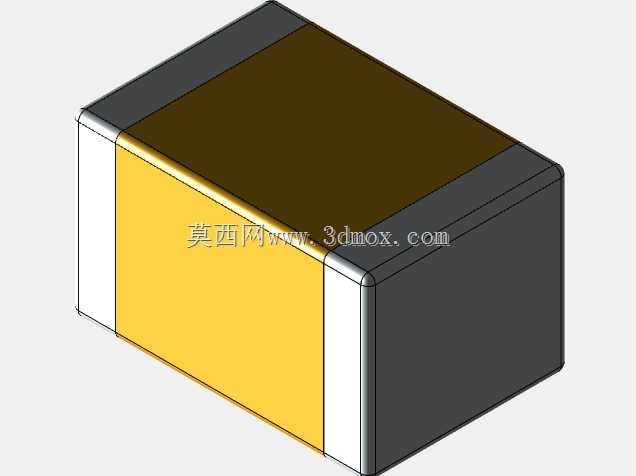

　　同时要考虑元件和周边大功率电阻、电感的散热间距，避免高温环境下电容的容值漂移超出设计范围；用在高频信号链路时，封装的寄生参数要纳入仿真考量，建模时要还原端电极的金属厚度，因为这个厚度直接影响等效串联电感的数值，很多高频电路出现信号完整性问题，根源就是封装建模时忽略了电极的实际结构，导致仿真结果和实际板卡测试结果偏差过大。设计这个封装模型的时候，首先要确定安装的基准面，也就是元件贴装时和PCB接触的底面，这个面的平面度要严格控制，建模时不能出现多余的倒角或者凸起，不然会导致元件贴装时出现倾斜，进而引发焊接不良。本体的边角做圆弧过渡处理，这不是为了外观好看，而是实际生产中陶瓷电容的本体边角本身就是烧结形成的自然圆弧，如果建模时做成直角，

　　一方面和实际元件的外形不符，另一方面在做整机装配的干涉检查时，会误判元件和结构件的间隙，导致实际装配时出现元件被压裂的问题。端电极的包覆长度要严格按照IPC相关标准设定，不能过长也不能过短，过长会导致两个端电极之间的绝缘距离不足，在波峰焊或者回流焊时容易出现焊锡桥接短路；过短则会导致焊接面积不足，元件受到机械应力时容易从焊盘上脱落。从安装边界来看，这类147规格贴片电容的周边要预留足够的维修空间，也就是在元件的两端外侧要预留烙铁头操作的空间，建模时要把这个空间纳入干涉检查的范围，不能在这个空间内布置过高的元件或者结构件，不然后续量产时出现不良品无法维修，只能报废整板，会大幅提升生产成本。另外，在做三维建模的时候，还要考虑不同厂家同规格元件的尺寸公差范围，把模型的尺寸设定在所有合规厂家元件的最大包络范围内，这样不管采购哪个厂家的物料，都能适配这个封装，不会出现因为物料换厂导致的贴装不良。很多结构工程师在做板卡的结构堆叠时，容易忽略贴片电容的实际高度，只看手册里的标称高度，实际上端电极的镀层厚度、陶瓷本体的烧结公差都会导致实际高度有微小偏差，建模时要把这个偏差考虑进去，预留0.1mm左右的高度间隙，避免板卡装入壳体时电容被壳体压裂，这类问题在消费电子的轻薄化设计中非常常见，往往是因为建模时尺寸卡得太死，没有预留足够的公差余量，导致量产时出现批量的元件裂损问题。还有一点需要注意，这类SMD封装的电容在做模型的时候，

　　要区分不同的包装形式对应的取料中心，编带包装的元件取料中心是本体的几何中心，建模时要把坐标原点设定在这个中心位置，这样导入贴片机程序的时候不需要额外调整坐标，能大幅提升SMT编程的效率。如果是做整机的热仿真分析，这个模型的材质参数也要准确设置，陶瓷本体的导热系数、端电极的金属导热系数都要和实际材料匹配，不然仿真出来的板卡温度分布会和实际情况有偏差，影响散热设计的准确性。在做PCB的焊盘设计匹配时，模型里的端电极位置要和焊盘位置严格对齐，不能出现偏移，因为回流焊时焊锡融化后会产生表面张力，如果元件和焊盘的偏移量超出范围，表面张力无法把元件拉回正确位置，就会出现贴片偏移的不良。另外，建模时不要在本体表面添加多余的标识或者特征，实际的贴片电容本体表面大多没有丝印标识，多余的特征一方面会增加模型的文件大小，另一方面在做装配检查时会干扰视觉判断，影响设计效率。
