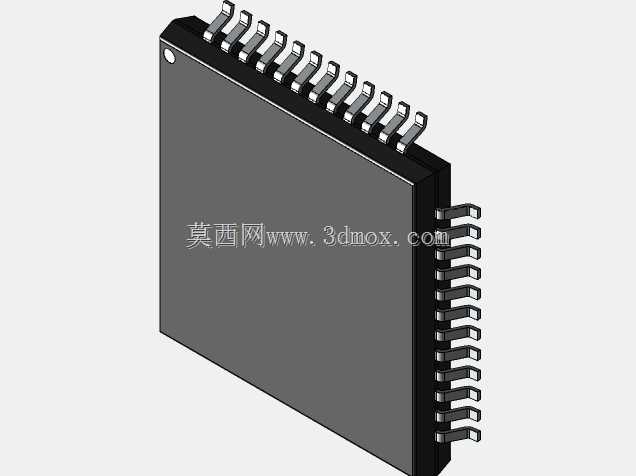

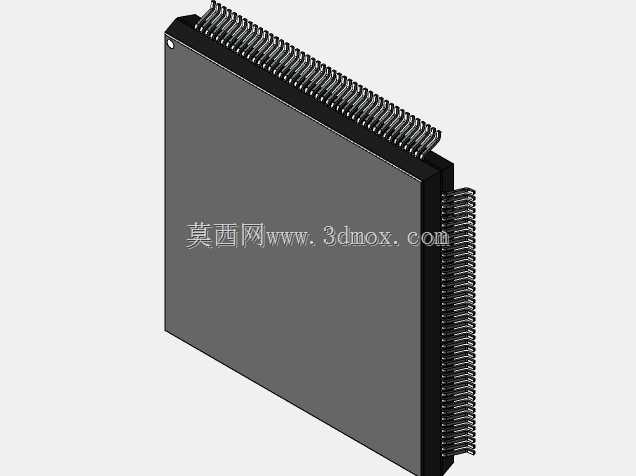

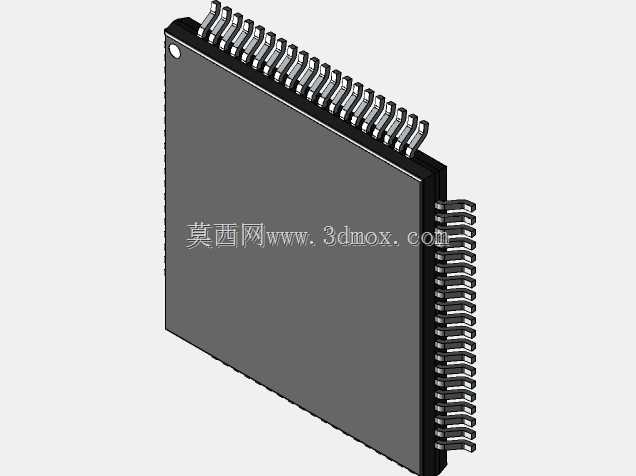

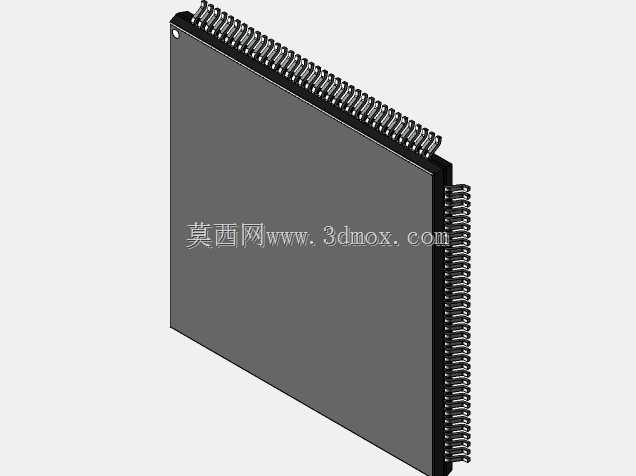

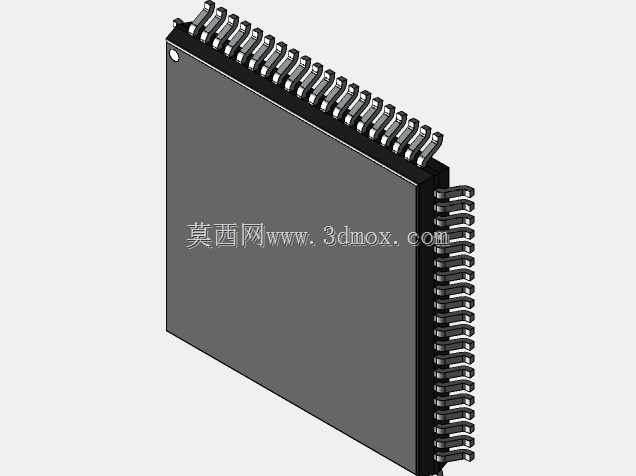

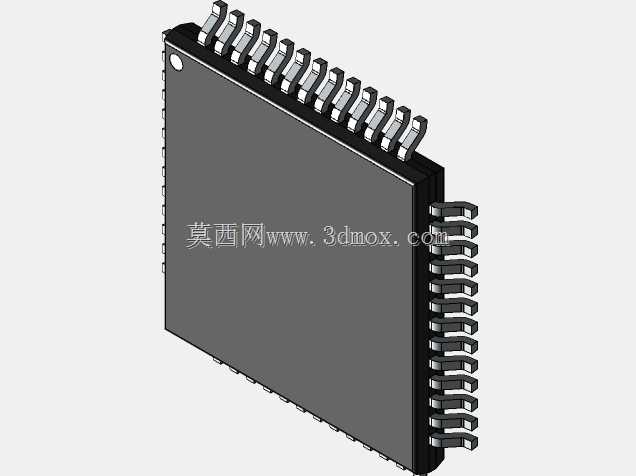

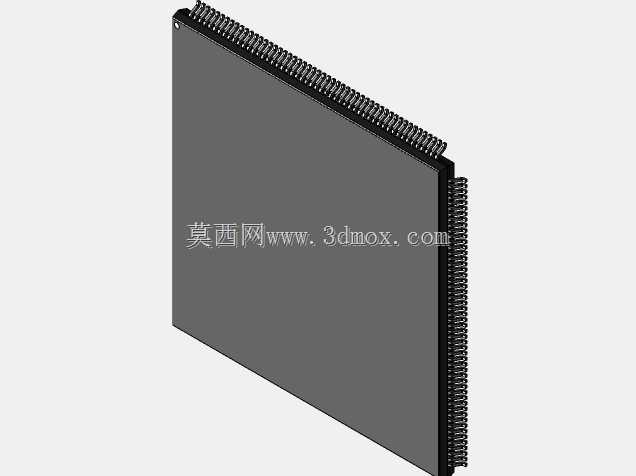

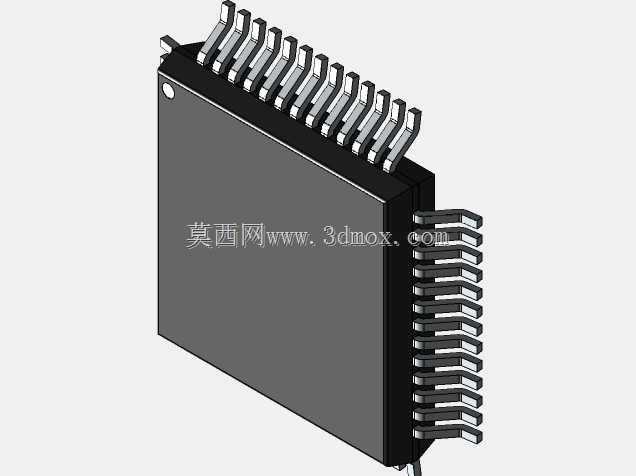

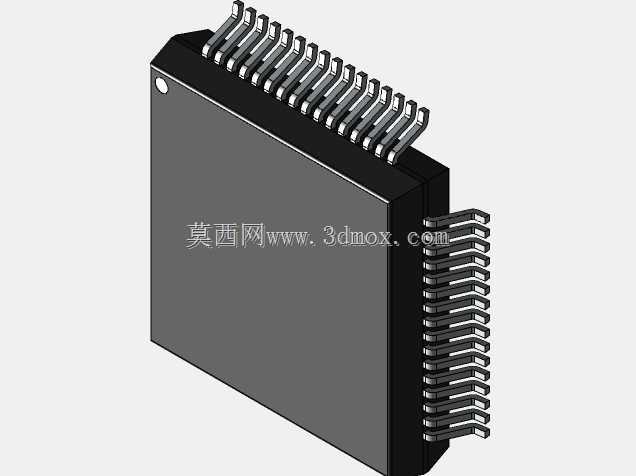

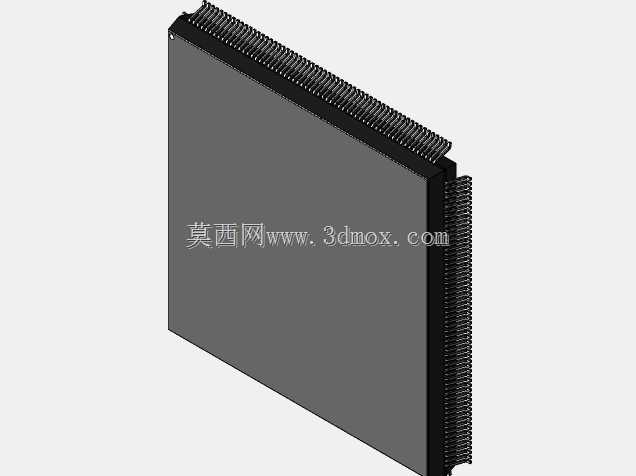

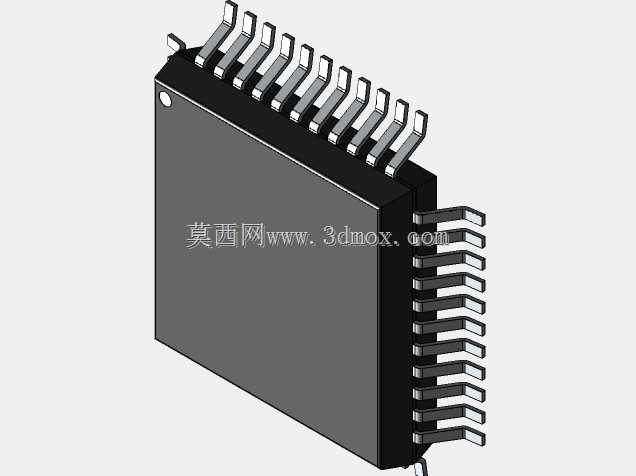

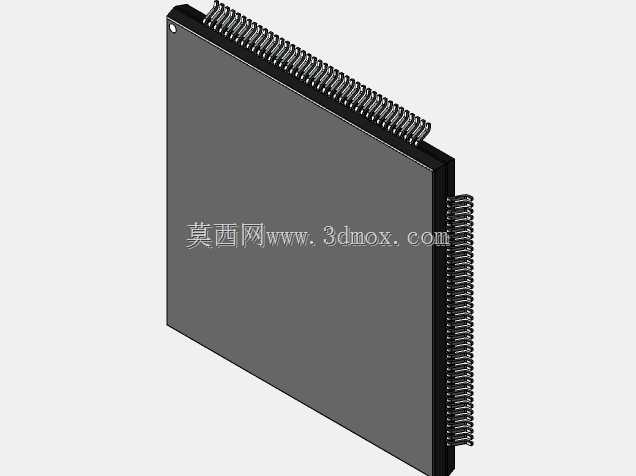

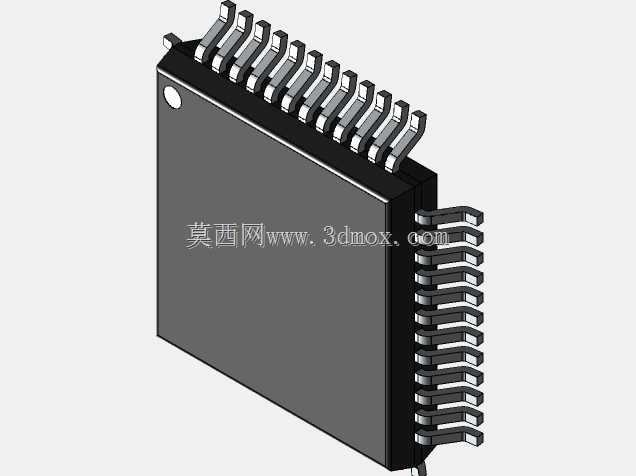

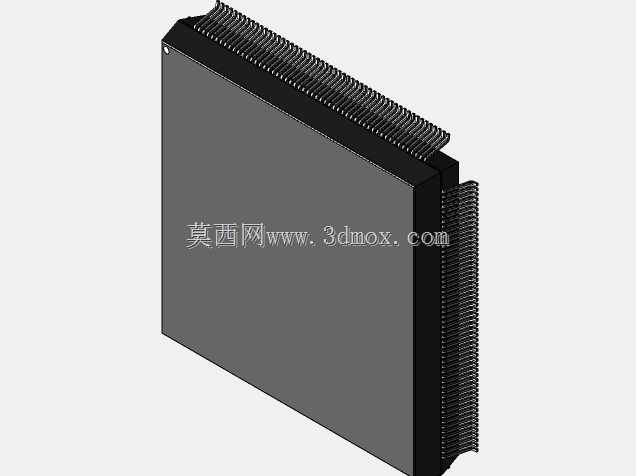

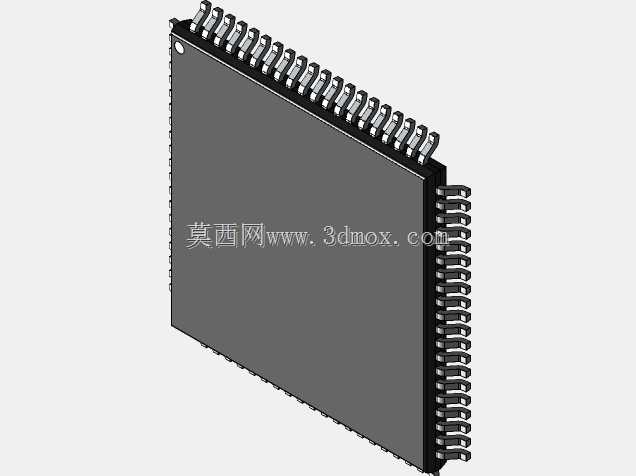

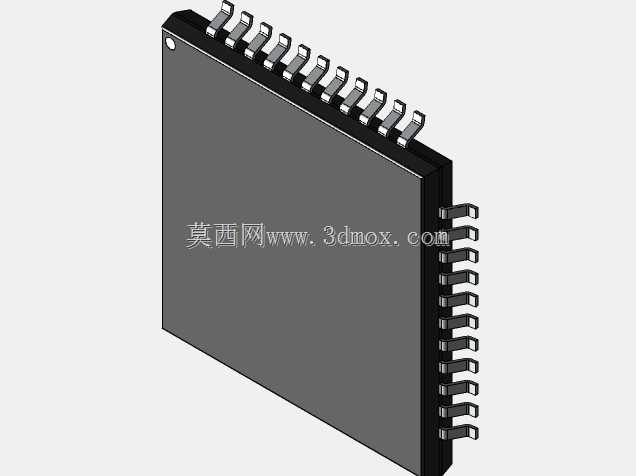

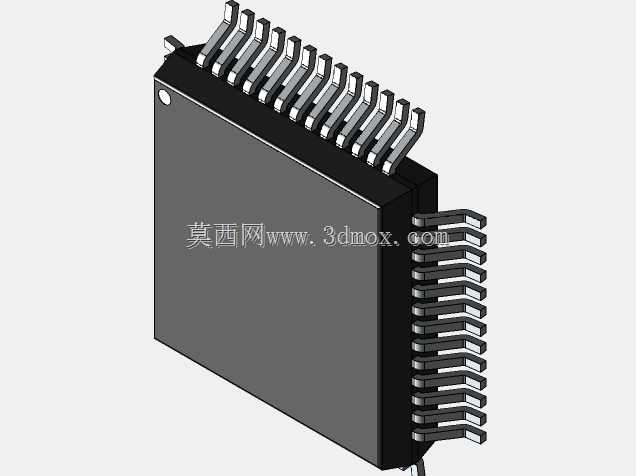

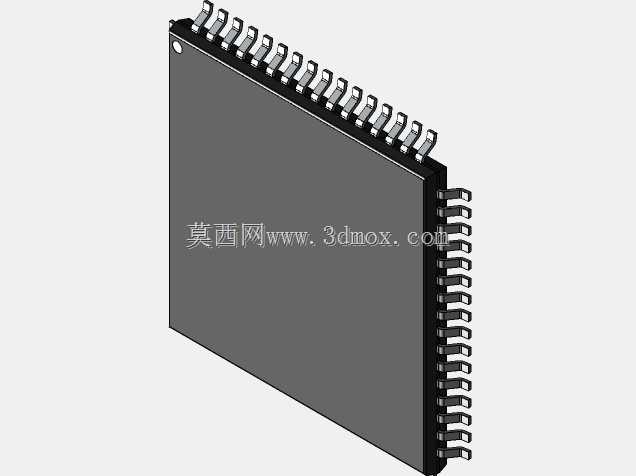

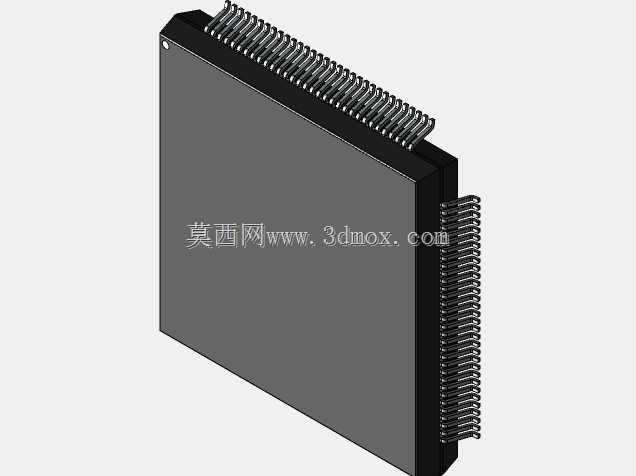

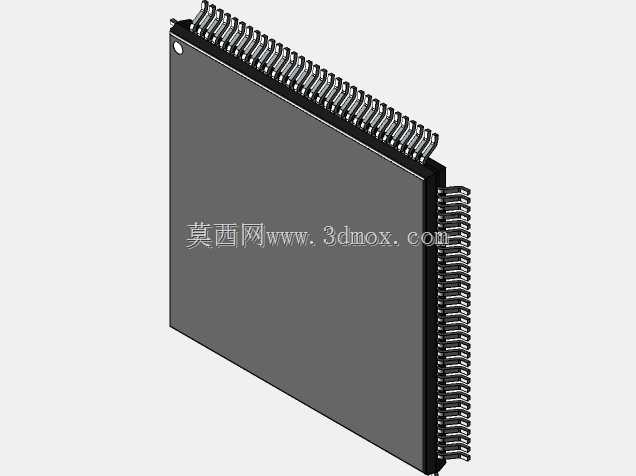

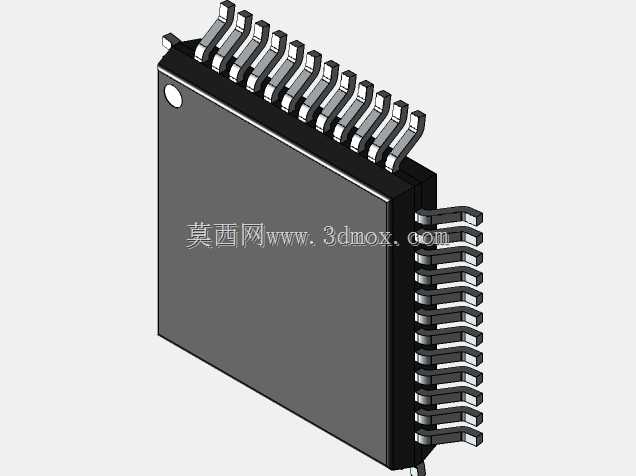

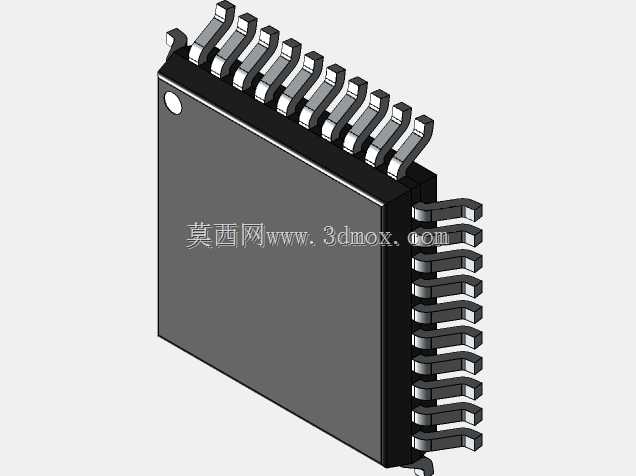

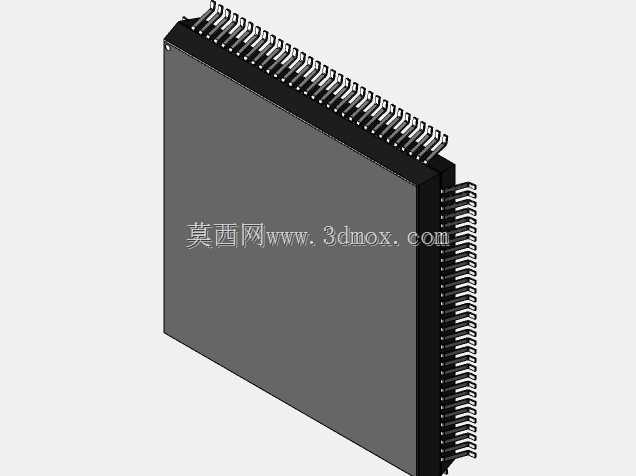

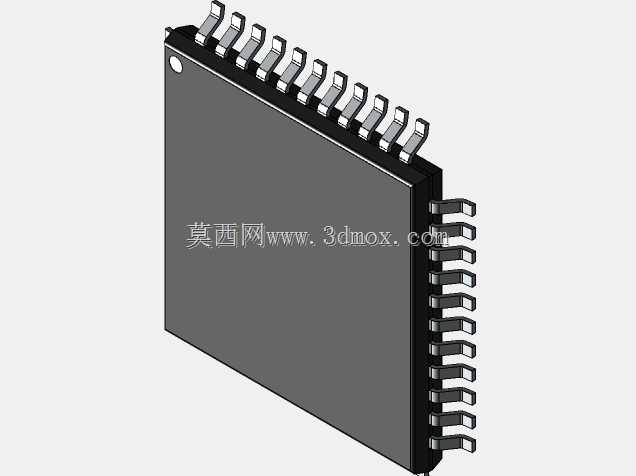

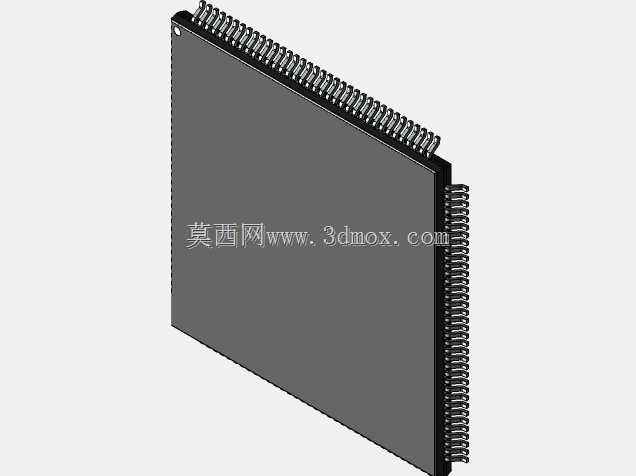

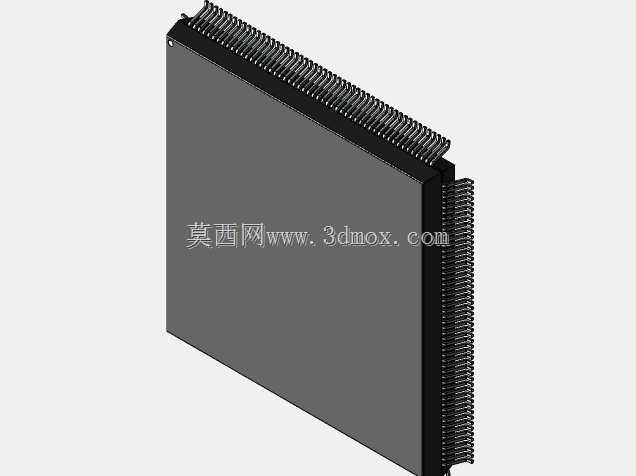

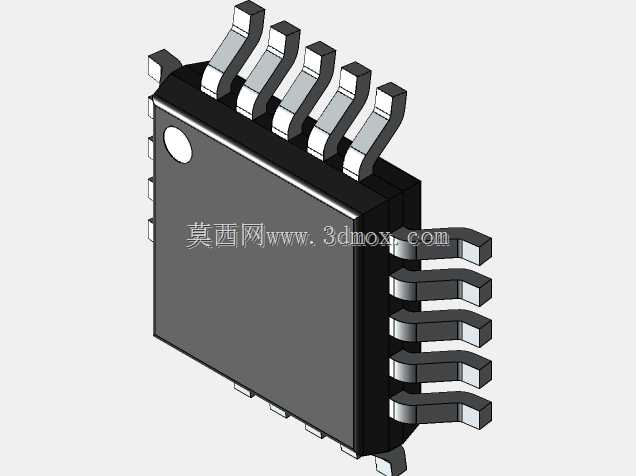

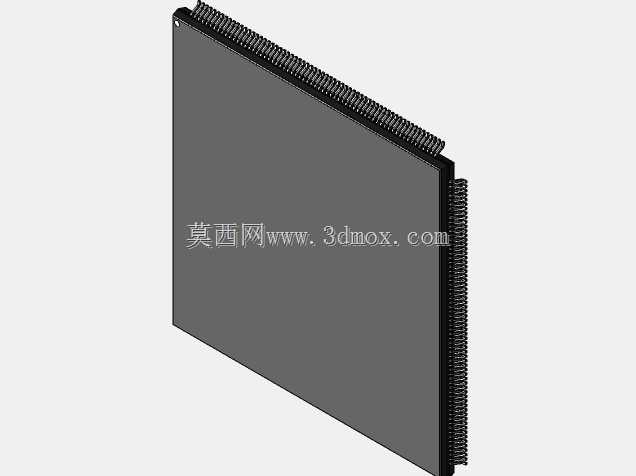

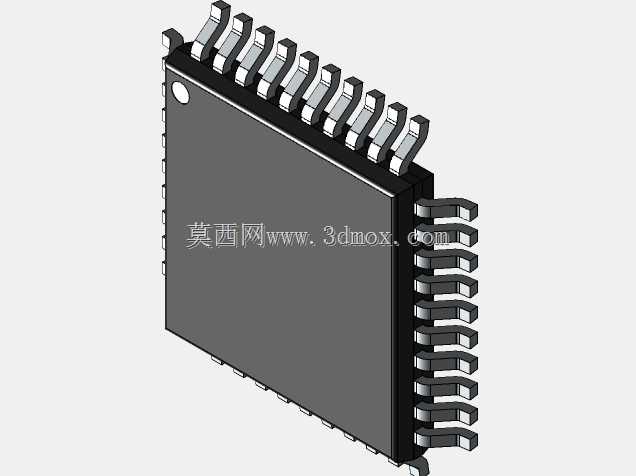

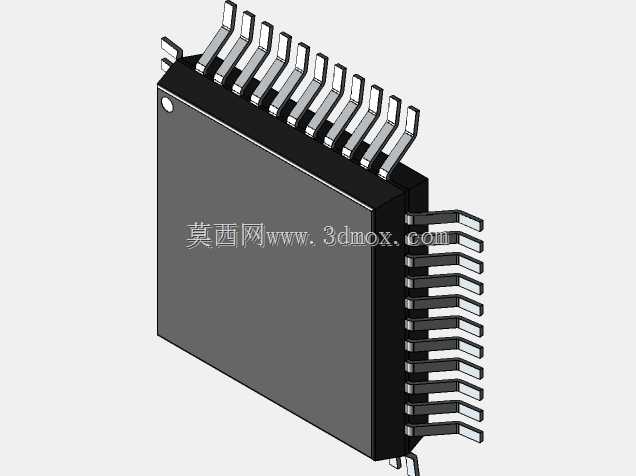

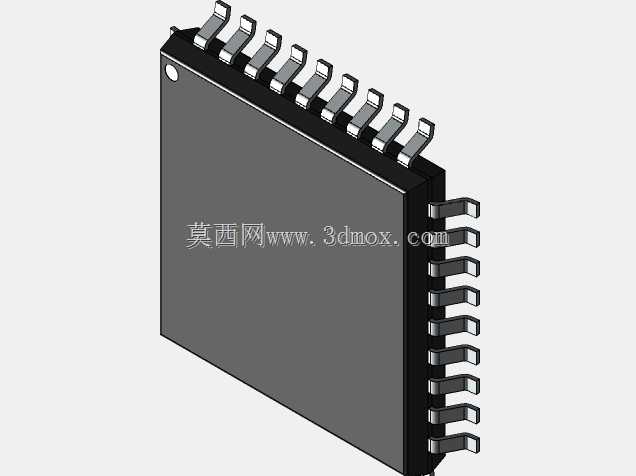

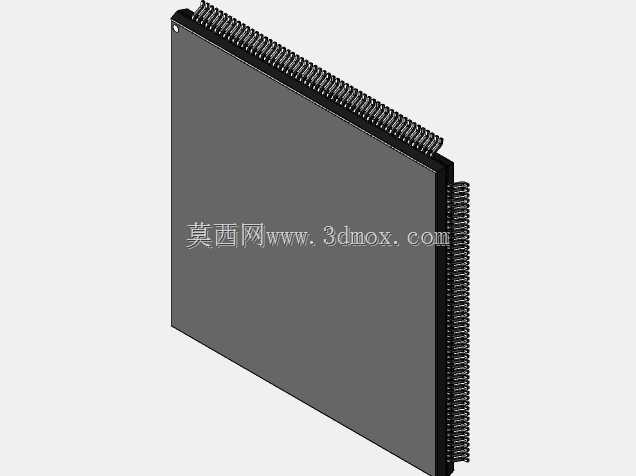

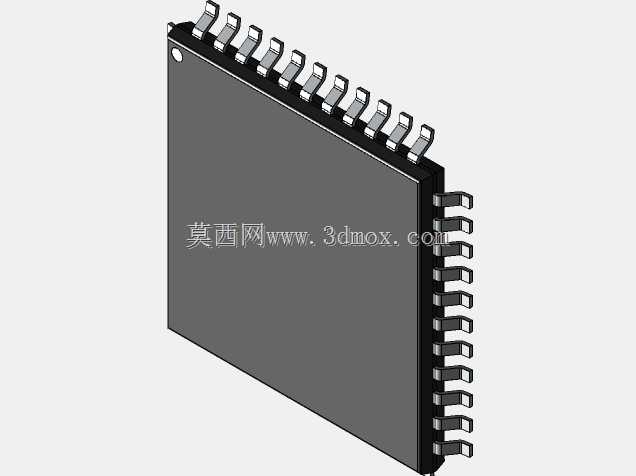

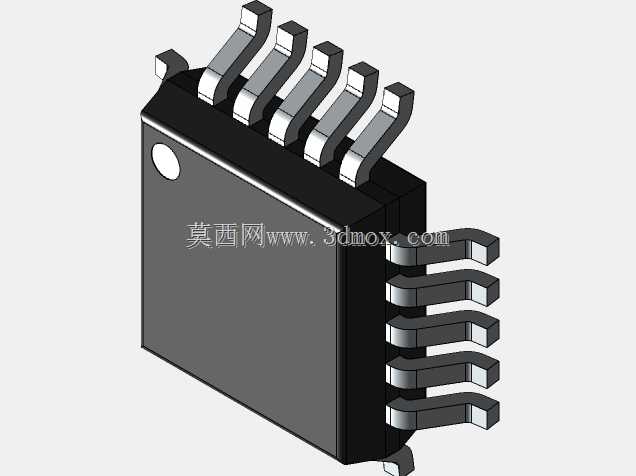

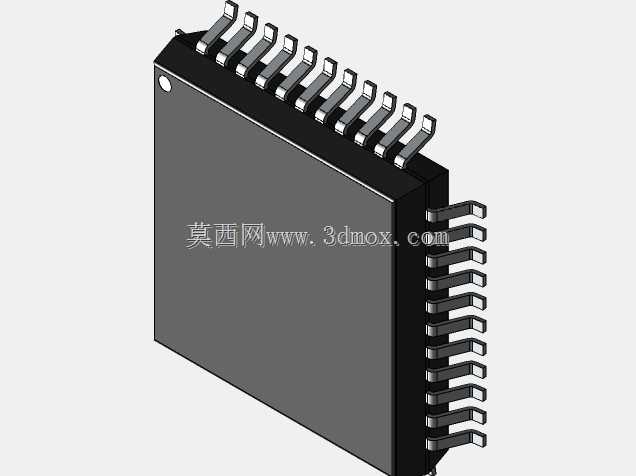

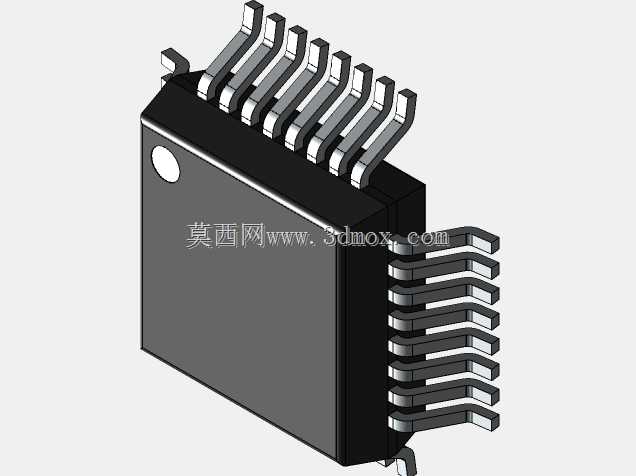

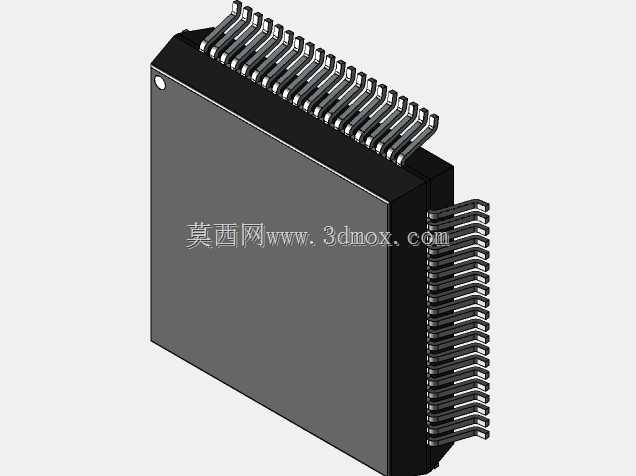

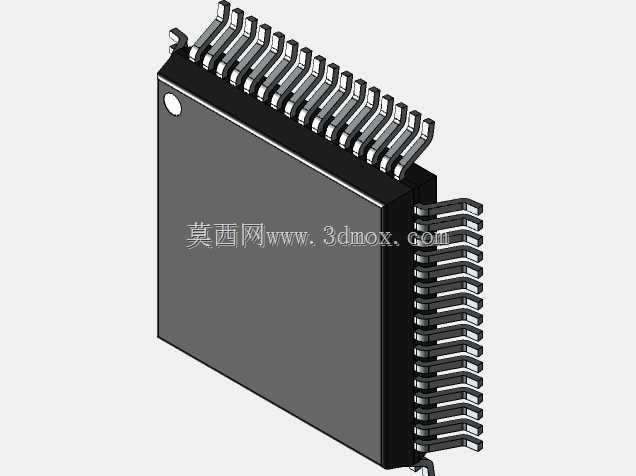

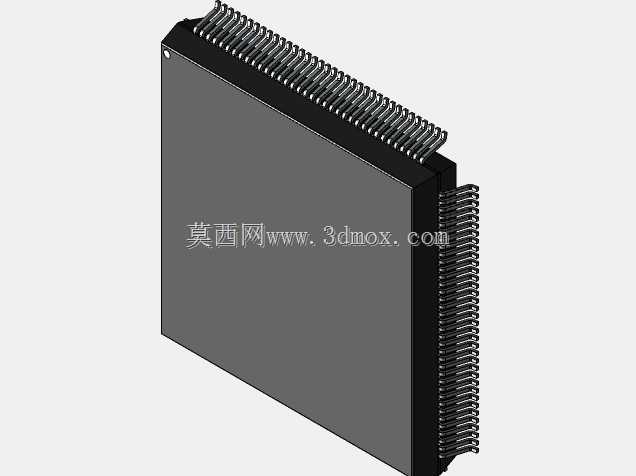

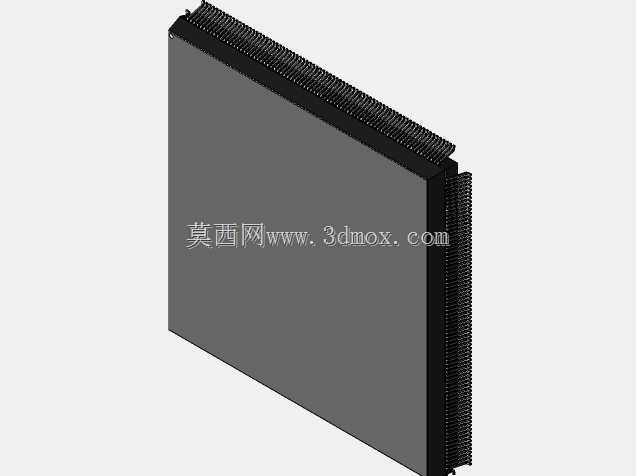

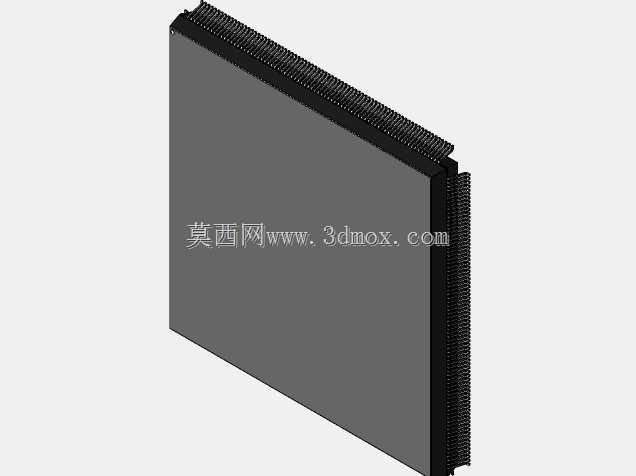

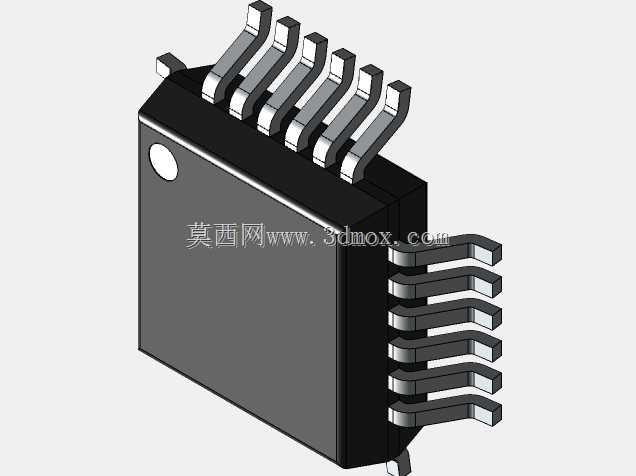

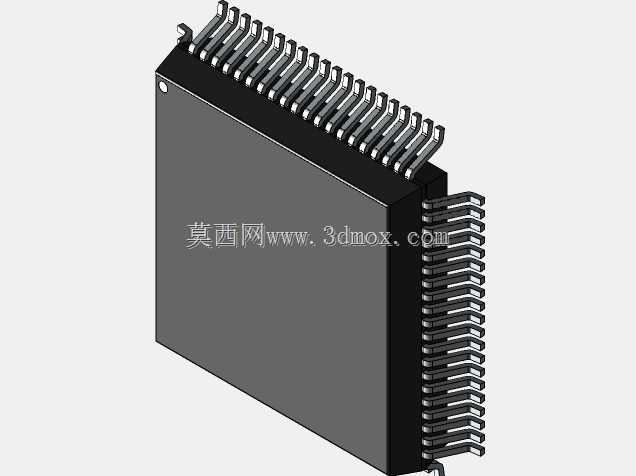

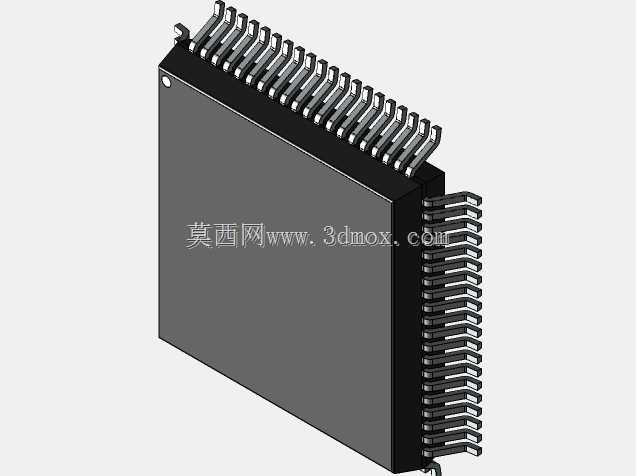

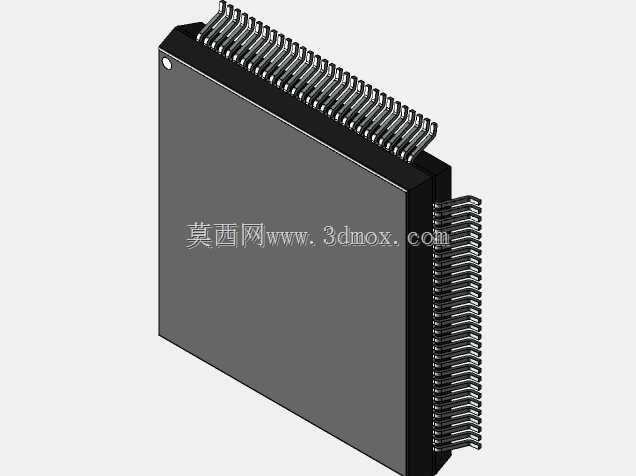

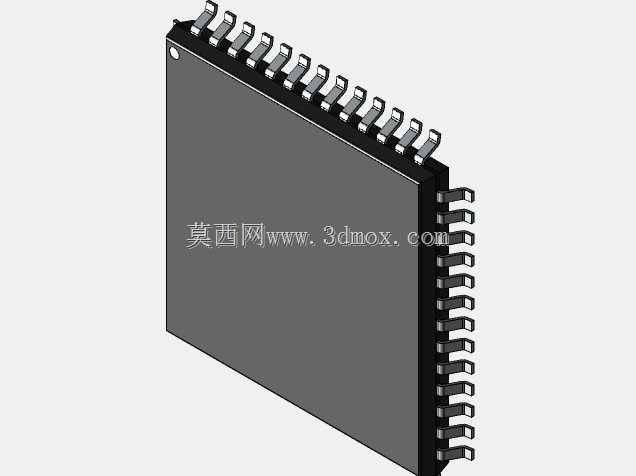

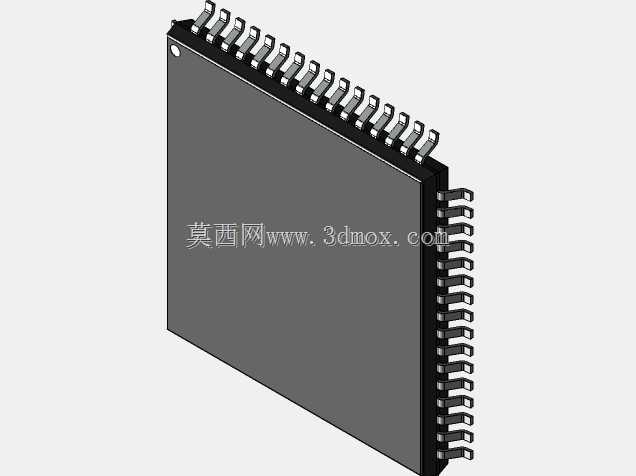

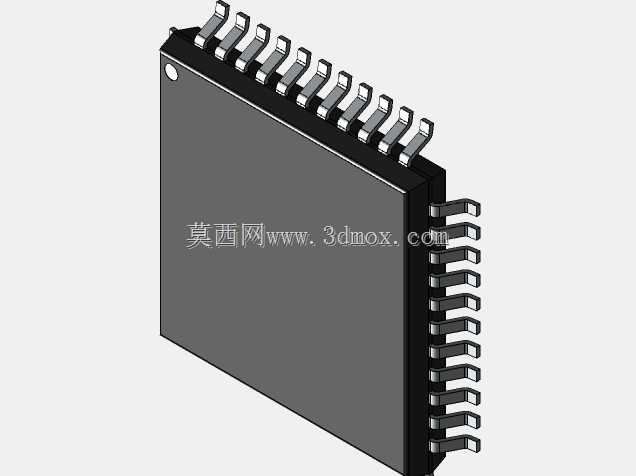

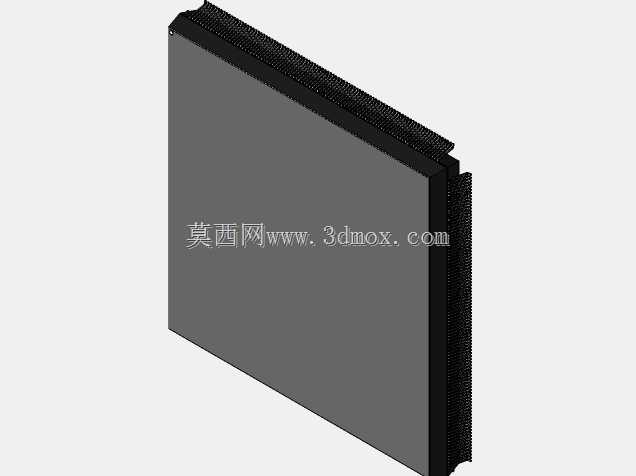

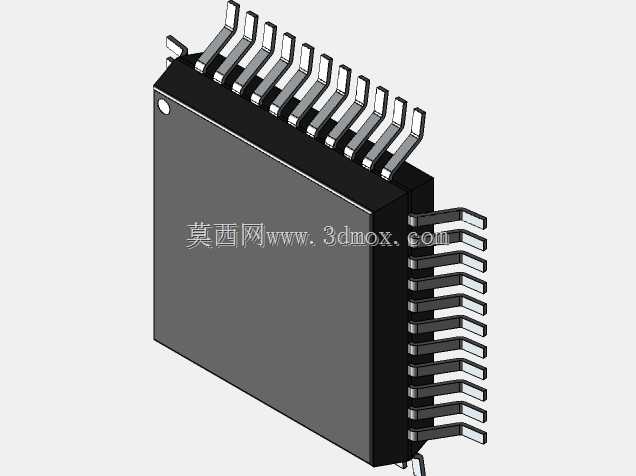

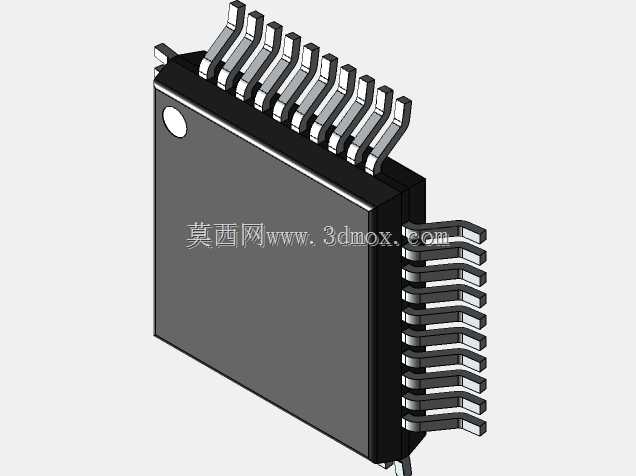

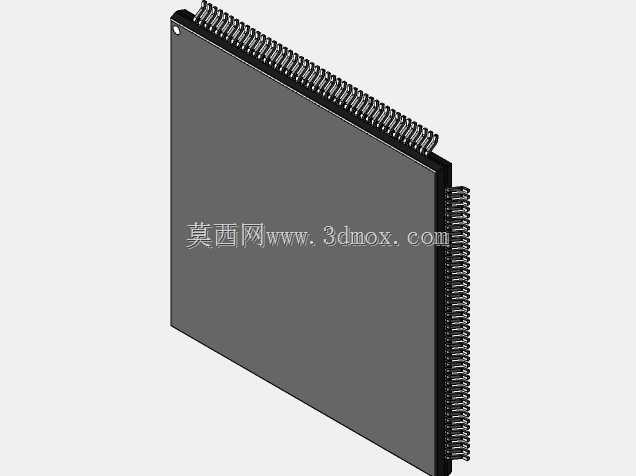

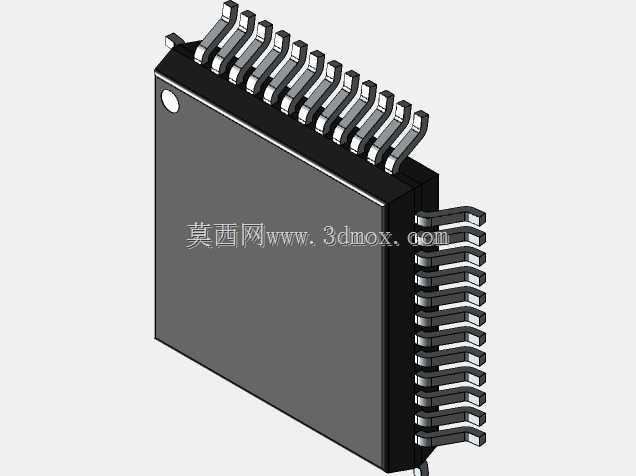

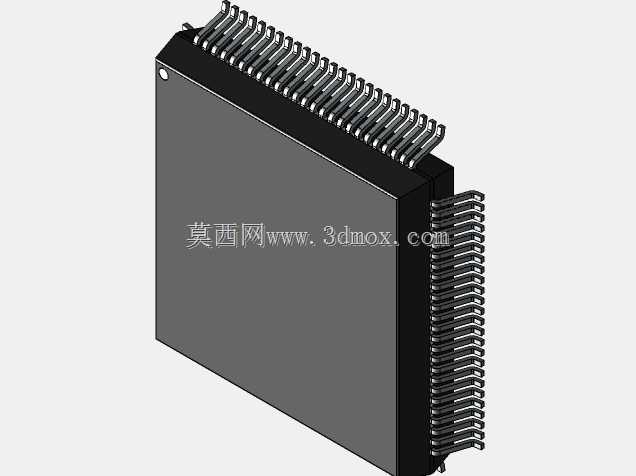

多间距规格QFP四平面封装电子元器件

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，QFP类四平面封装元器件是板级设计里高频接触的表贴器件类型，这类封装的引脚从封装四个侧面引出，呈海鸥翼(L)型排布，能够在有限的封装投影面积下提供更多的I/O引脚数量，适配中高密度的电路集成需求。本次涉及的QFP封装覆盖0.4毫米、0.5毫米、0.65毫米、0.75毫米、0.8毫米、1.0毫米多种引脚间距规格，基本覆盖了从消费类便携设备到工业级宽温板卡的常用引脚间距选型范围，不同间距规格对应不同的SMT贴片工艺能力要求，比如0.4毫米间距的QFP对钢网开孔精度、回流焊温度曲线控制、贴片对位精度要求更高，多用于引脚数较多的主控类芯片，而1.0毫米间距的QFP工艺宽容度更高，多用于接口类、电源管理类对生产良率要求更宽松的电路模块。

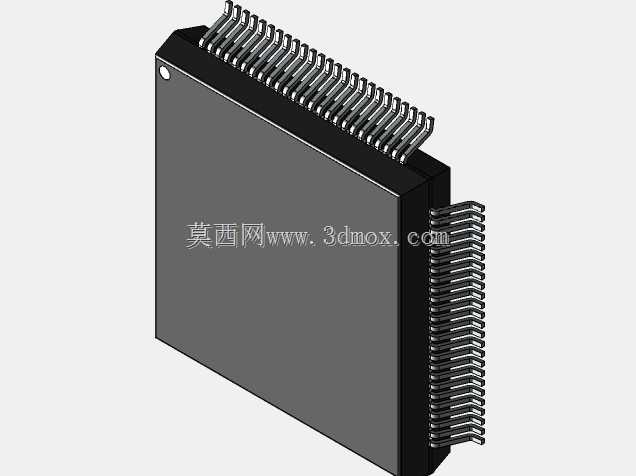

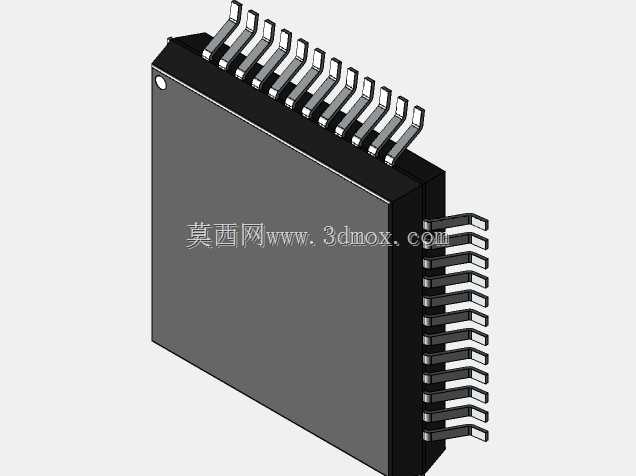

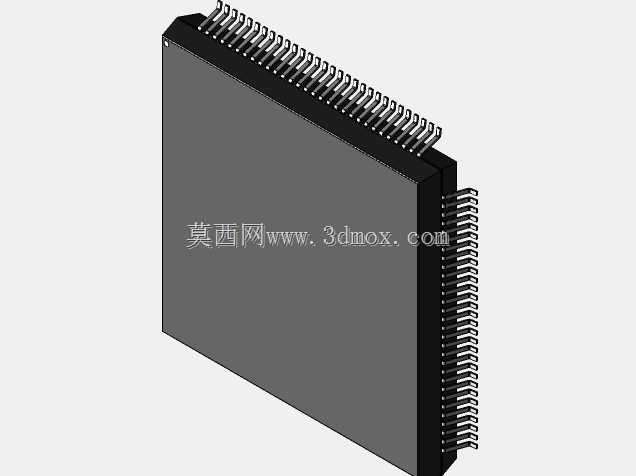

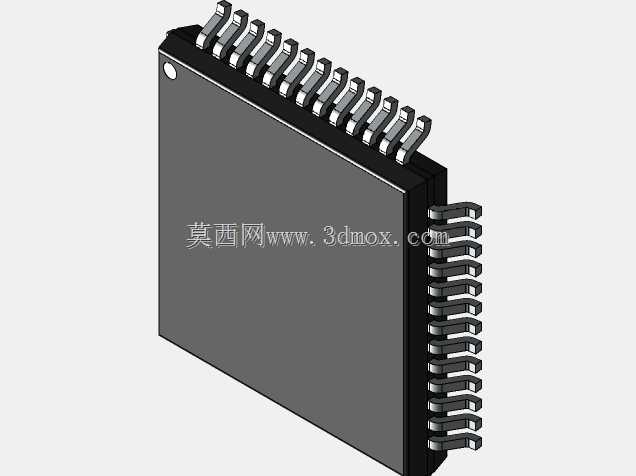

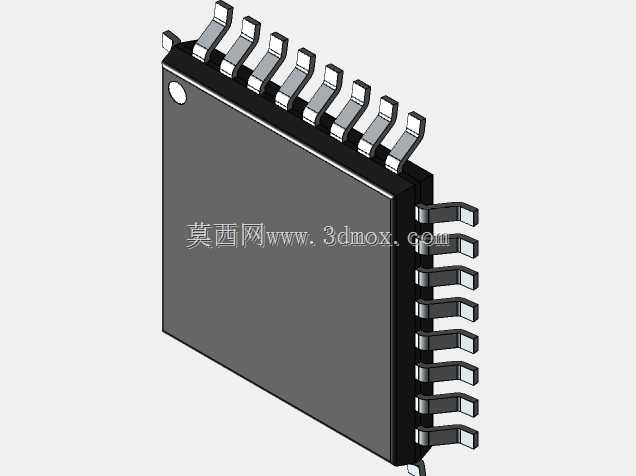

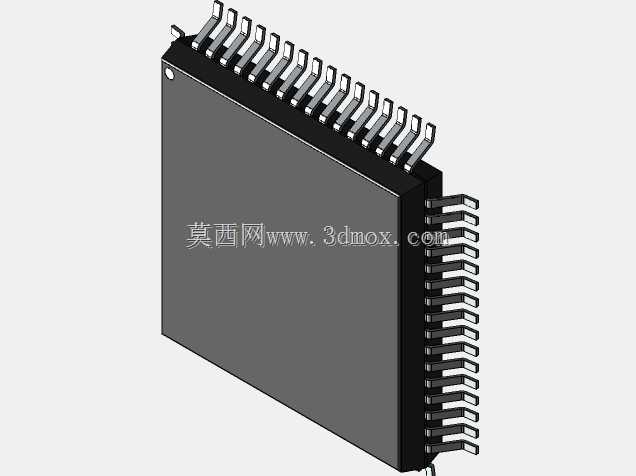

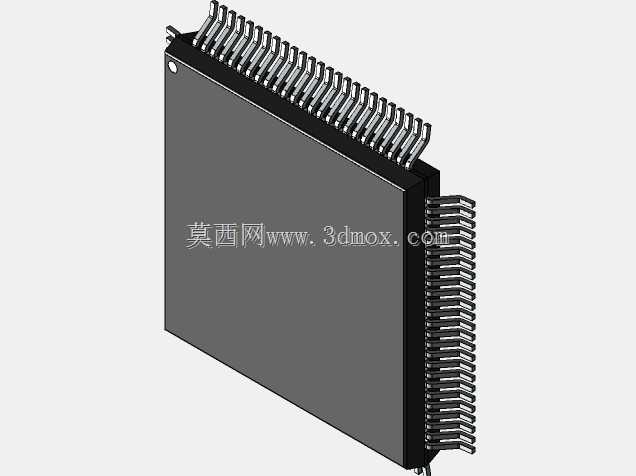

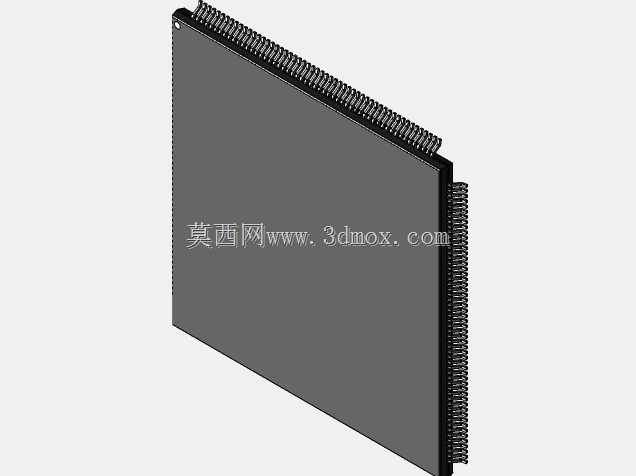

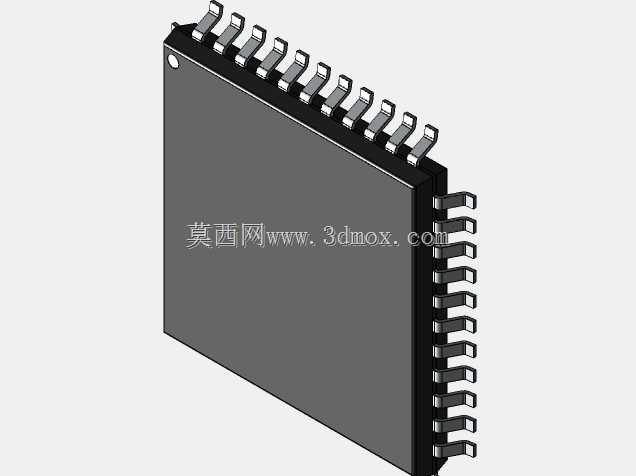

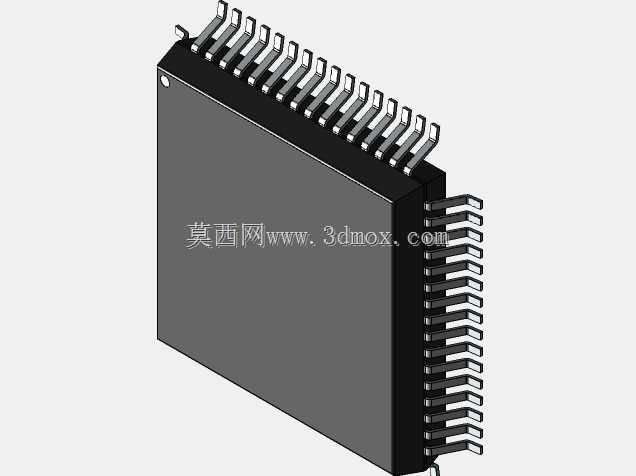

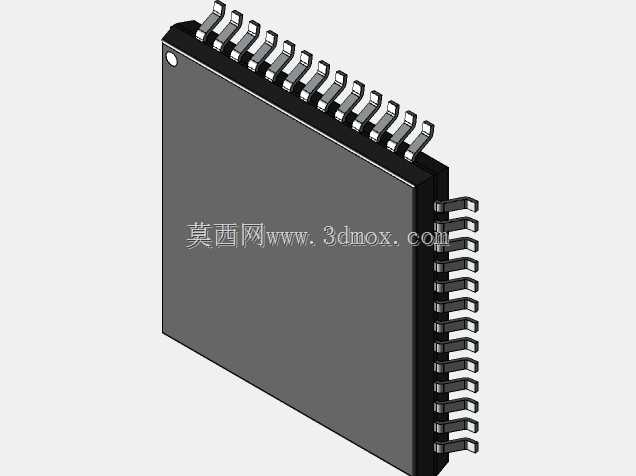

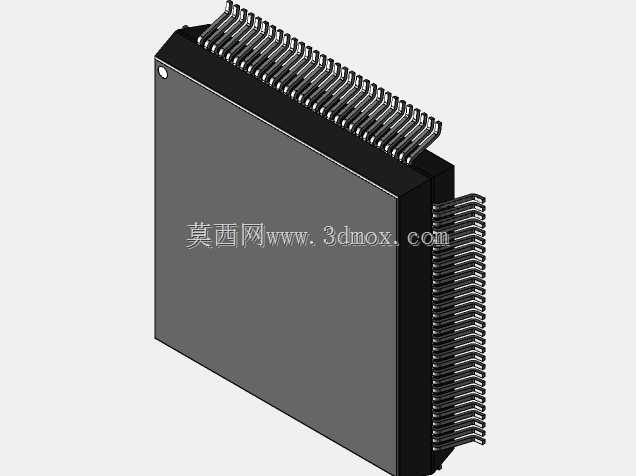

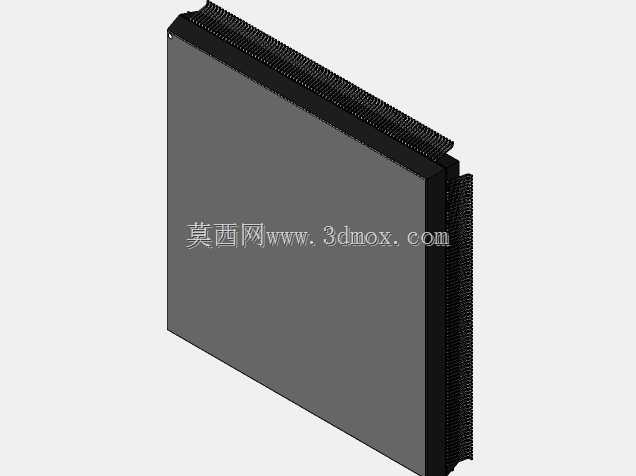

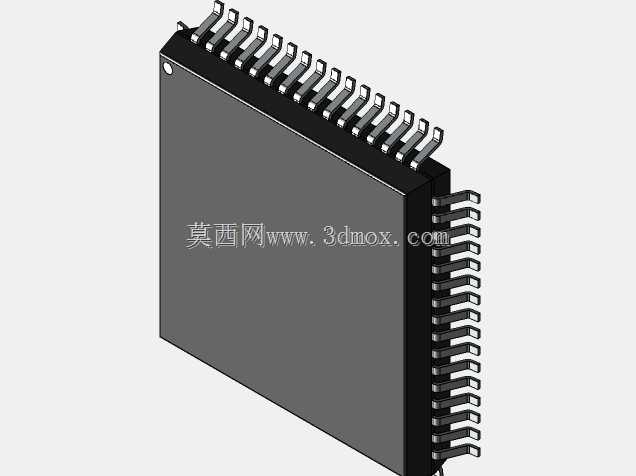

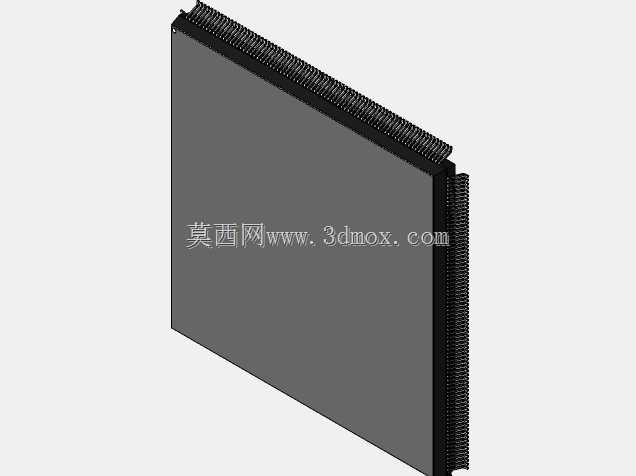

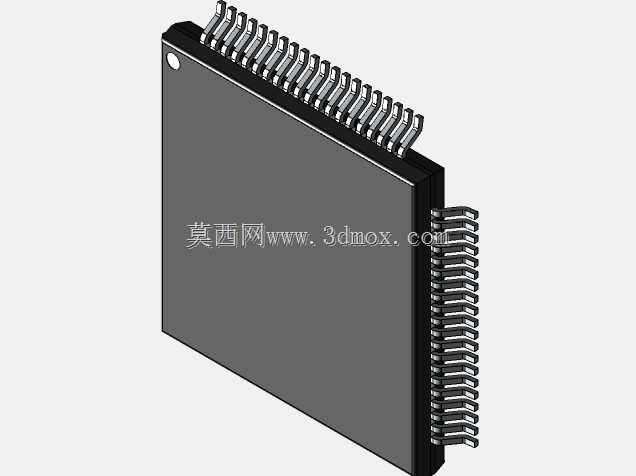

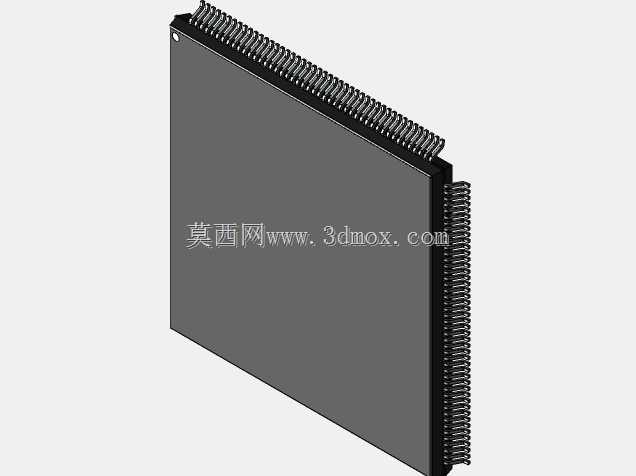

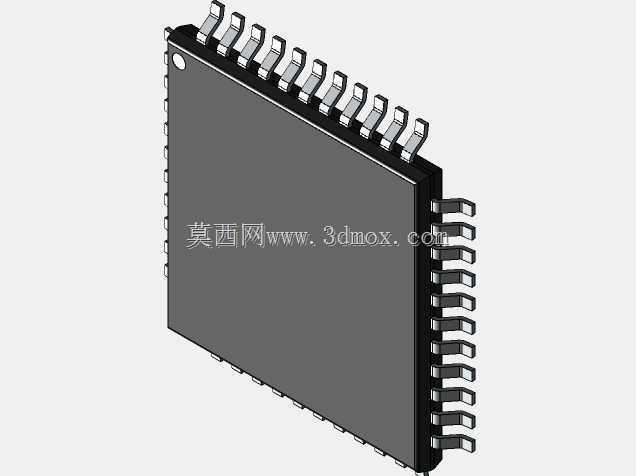

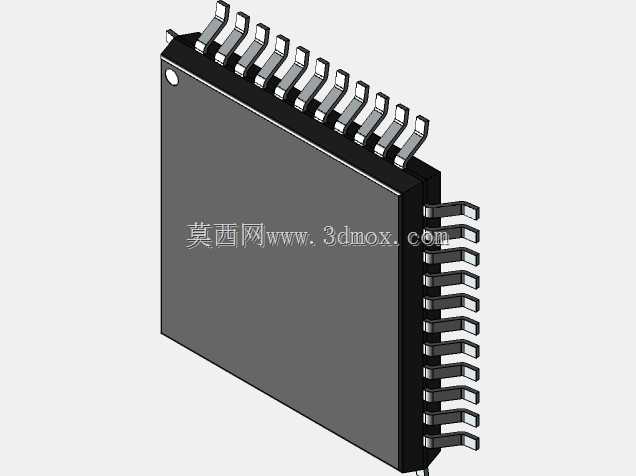

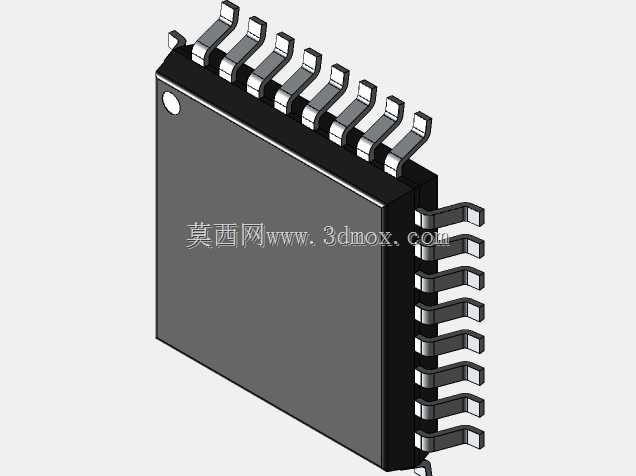

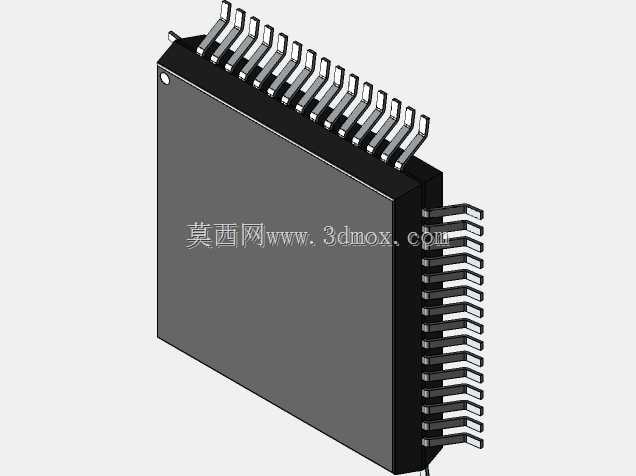

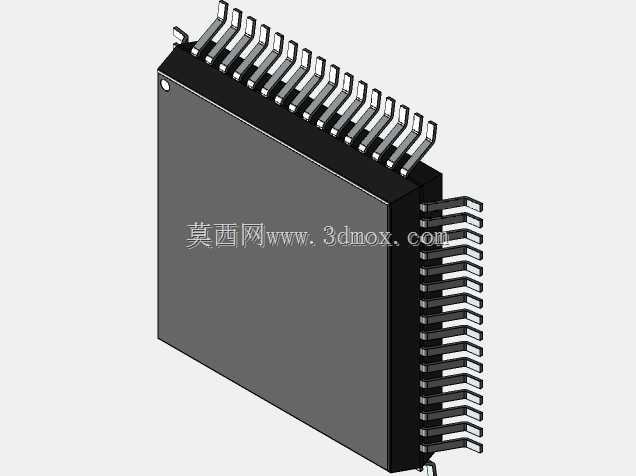

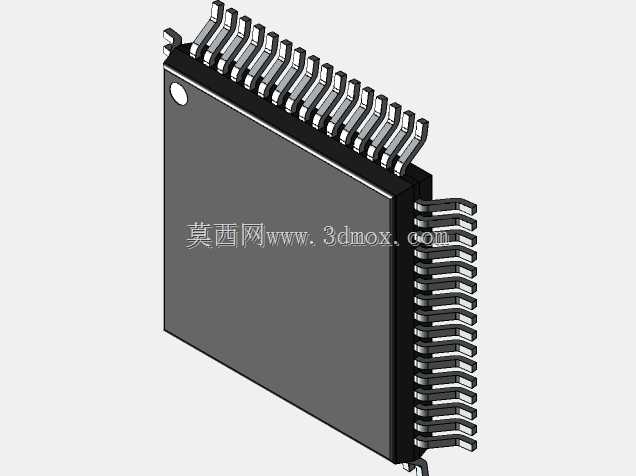

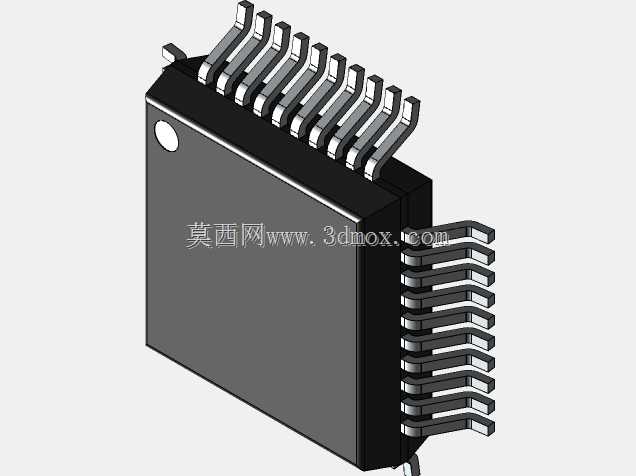

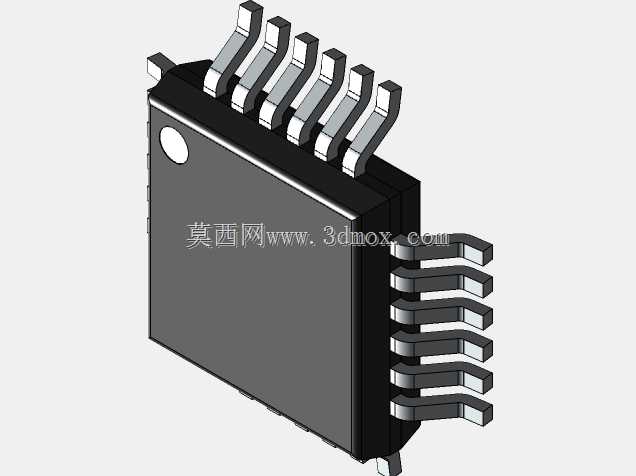

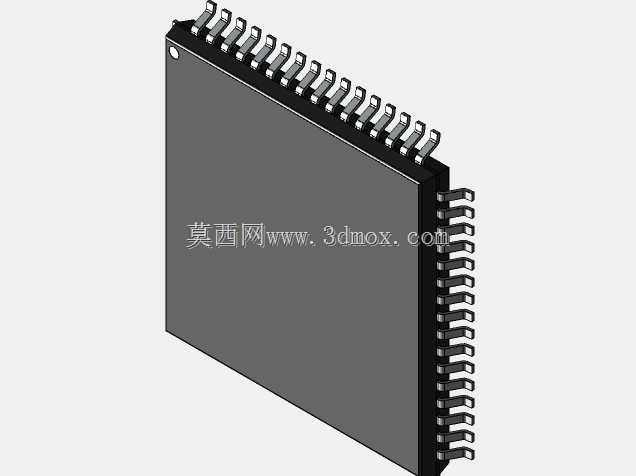

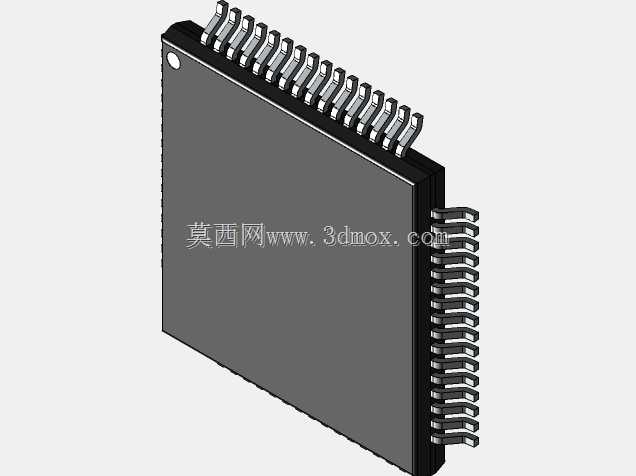

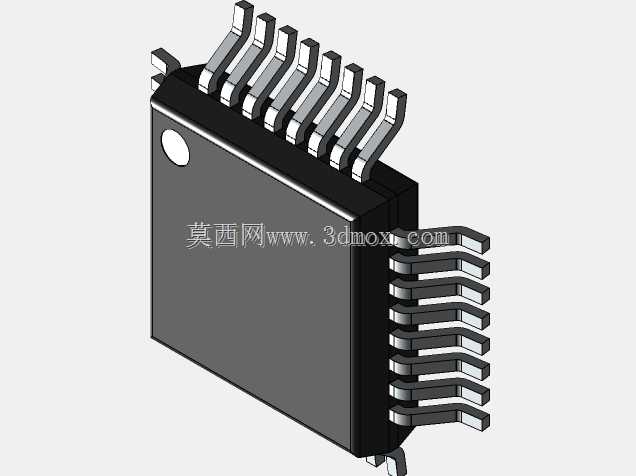

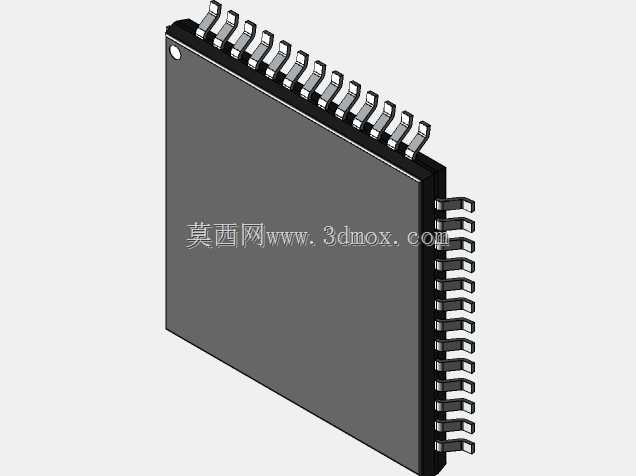

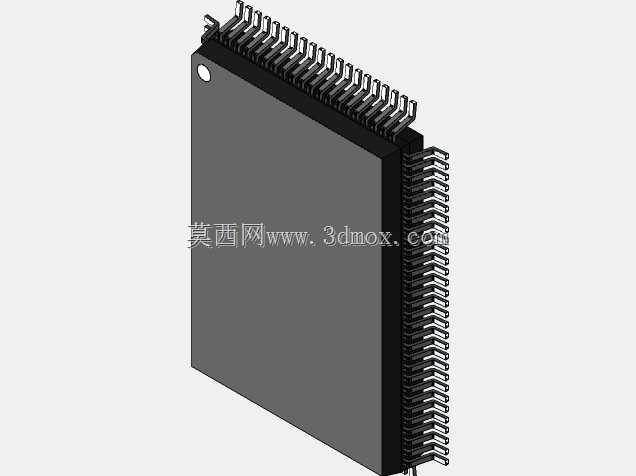

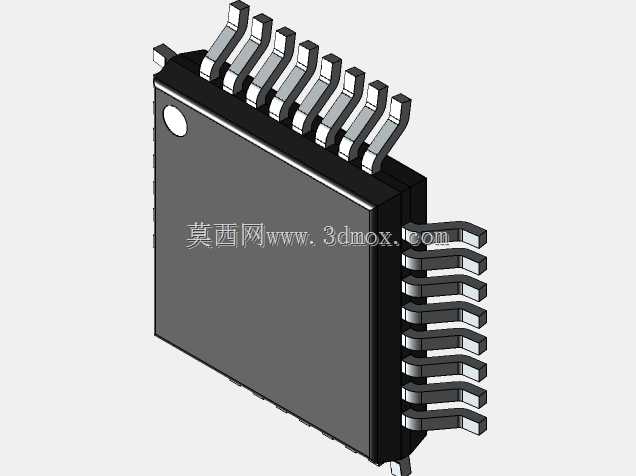

　　从结构设计的角度看，这类四平面封装的本体为矩形塑封结构，引脚沿四个侧边等距排布，建模时需要严格把控引脚的共面度参数，这直接关系到SMT贴片时的引脚焊接良率，若引脚共面度偏差超过0.1毫米，就容易出现虚焊、立碑等焊接缺陷。封装本体的边角做了微小的倒角处理，一方面是塑封脱模的工艺需求，另一方面也能避免生产转运过程中边角崩裂损伤内部键合线。引脚的成型角度、伸出长度、弯折半径都有严格的尺寸约束，既要保证焊接时引脚与PCB焊盘有足够的接触面积，也要避免引脚过短导致的焊接应力无法释放，或是引脚过长导致的相邻引脚连锡短路。

　　在实际的板级三维布局工作中，这类QFP封装的三维模型能够帮助结构工程师提前验证元器件与周边结构件的干涉情况，比如板卡安装到设备壳体后，封装本体表面与壳体内部的加强筋、导热垫、屏蔽罩的间隙是否满足安全距离要求，尤其是在轻薄型消费电子设备中，板卡上方的间隙往往不足1毫米，精准的封装三维模型能够提前规避后期试产时元器件顶壳、屏蔽罩无法装配等问题。同时在做热设计仿真时，准确的封装外形尺寸、引脚排布能够帮助仿真工程师更精准的计算封装本体到PCB的导热路径，引脚作为金属导热路径，其数量、排布间距直接影响芯片工作时的热量扩散效率，不同引脚间距的QFP，其引脚的总导热截面积存在明显差异，0.4毫米间距的QFP引脚数量更多，导热路径更丰富，相同功耗下的结壳热阻会比同尺寸1.0毫米间距的封装更低。

　　设计这类封装三维模型时，首先要以引脚中心距作为核心基准尺寸，先确定封装本体的长宽尺寸，再根据引脚数量均分每个侧边的引脚位置，保证引脚间距的公差控制在±0.02毫米以内，避免后期导出PCB封装时出现引脚对位偏移。引脚的截面尺寸要匹配对应间距的工艺规范，比如0.5毫米间距的QFP引脚宽度通常为0.25毫米左右，相邻引脚之间的间隙为0.25毫米，这个尺寸既能够保证足够的焊接强度，也能预留足够的阻焊桥宽度防止连锡。建模时还要注意封装本体的厚度尺寸，不同厚度的QFP对应不同的芯片厚度选型，薄型QFP的本体厚度可以做到1.2毫米甚至更低，适配轻薄型设备的堆叠设计需求，而标准厚度的QFP本体厚度通常在2.0毫米左右，多用于对厚度不敏感的工业控制板卡。

　　在安装边界方面，这类表贴封装不需要在PCB上开设安装孔，完全依靠引脚焊接固定在PCB表面，布局时需要在封装本体的四个侧边预留足够的工艺空间，比如引脚外侧至少预留1.5毫米的空间用于钢网擦拭、返修时的烙铁操作空间，封装本体下方如果设计有散热焊盘，还要提前匹配散热焊盘的尺寸与过孔排布，保证焊接时的气泡率控制在合理范围内。不同引脚间距的QFP对应的焊盘设计尺寸也存在差异，建模时可以将焊盘轮廓作为参考几何做在模型的基准面位置，方便结构工程师与PCB工程师做设计协同，避免出现结构模型与PCB封装尺寸不匹配的问题。另外，这类四平面封装的引脚成型后，引脚末端距离PCB表面的高度通常在0.1毫米到0.2毫米之间，这个高度是保证焊锡能够充分浸润引脚形成良好焊点的关键，建模时不能将引脚与PCB基准面设置为零间隙，否则会导致焊接时焊锡无法渗入引脚下方，形成虚焊缺陷。

　　在实际的工程应用中，这类多规格整合的QFP封装模型能够大幅提升工程师的封装选型效率，不需要针对不同引脚间距的QFP单独查找建模，直接在装配中选型对应间距的配置即可，同时统一的建模基准能够保证不同项目中封装模型的尺寸一致性，避免不同工程师建模标准不统一导致的设计错误。尤其是在做整机的数字化样机装配时，精准的元器件封装模型能够完整还原板卡的真实装配状态，提前发现板卡与周边结构件、线缆、连接器的干涉问题，减少后期样机试做时的设计变更次数，缩短产品的研发周期。
