1.8英寸SPI接口TFT显示模块结构设计

项目分类:显示屏 发布时间:2023-08-05 ID:704603
  • 1.8英寸SPI接口TFT显示模块结构设计
  • 1.8英寸SPI接口TFT显示模块结构设计
  • 1.8英寸SPI接口TFT显示模块结构设计

  在嵌入式开发与小型智能设备的硬件选型环节,小尺寸显示模块一直是人机交互链路里的核心载体,这类1.8英寸规格的SPI接口TFT屏,常被应用在开源硬件开发验证、小型手持检测设备面板、桌面迷你外设状态显示、学生课程设计样机、工业小型传感节点本地数据回显等场景,相比并行接口的同尺寸显示屏,SPI接口的引脚占用量更少,能大幅缩减主控端的IO资源占用,对于引脚资源紧张的小型主控板而言适配性更强。从实际使用场景来看,这类显示模块不需要复杂的外围驱动电路,板载的稳压与电平匹配电路已经完成了核心信号调理,使用者只需要按照引脚定义完成SPI总线、电源、复位、数据/命令选择引脚的接线,就能完成硬件层面的搭建,不需要额外绘制显示驱动的外围电路,能大幅缩短原型机的开发周期。

  从产品功能特性来看,这款1.8英寸TFT屏的分辨率为128×160像素,能够满足字符显示、简单图标绘制、基础波形回显、参数数值展示的需求,屏幕的色彩表现能够覆盖常规的状态区分需求,比如用不同颜色标识设备运行、告警、待机等不同工作状态,相比同尺寸的OLED字符屏,它的图形显示能力更强,能够承载简单的UI界面绘制,支持自定义图标与进度条等元素的渲染,适配Arduino、树莓派等主流开源硬件平台的驱动生态,开发者可以直接调用成熟的驱动库完成显示逻辑开发,不需要从零编写底层驱动代码。模块板载的SD卡卡槽,还能扩展实现位图读取、离线字库存储、数据本地缓存等功能,进一步拓展了模块的使用边界,不需要额外挂载独立的SD卡读写模块,缩减了整体硬件的体积。

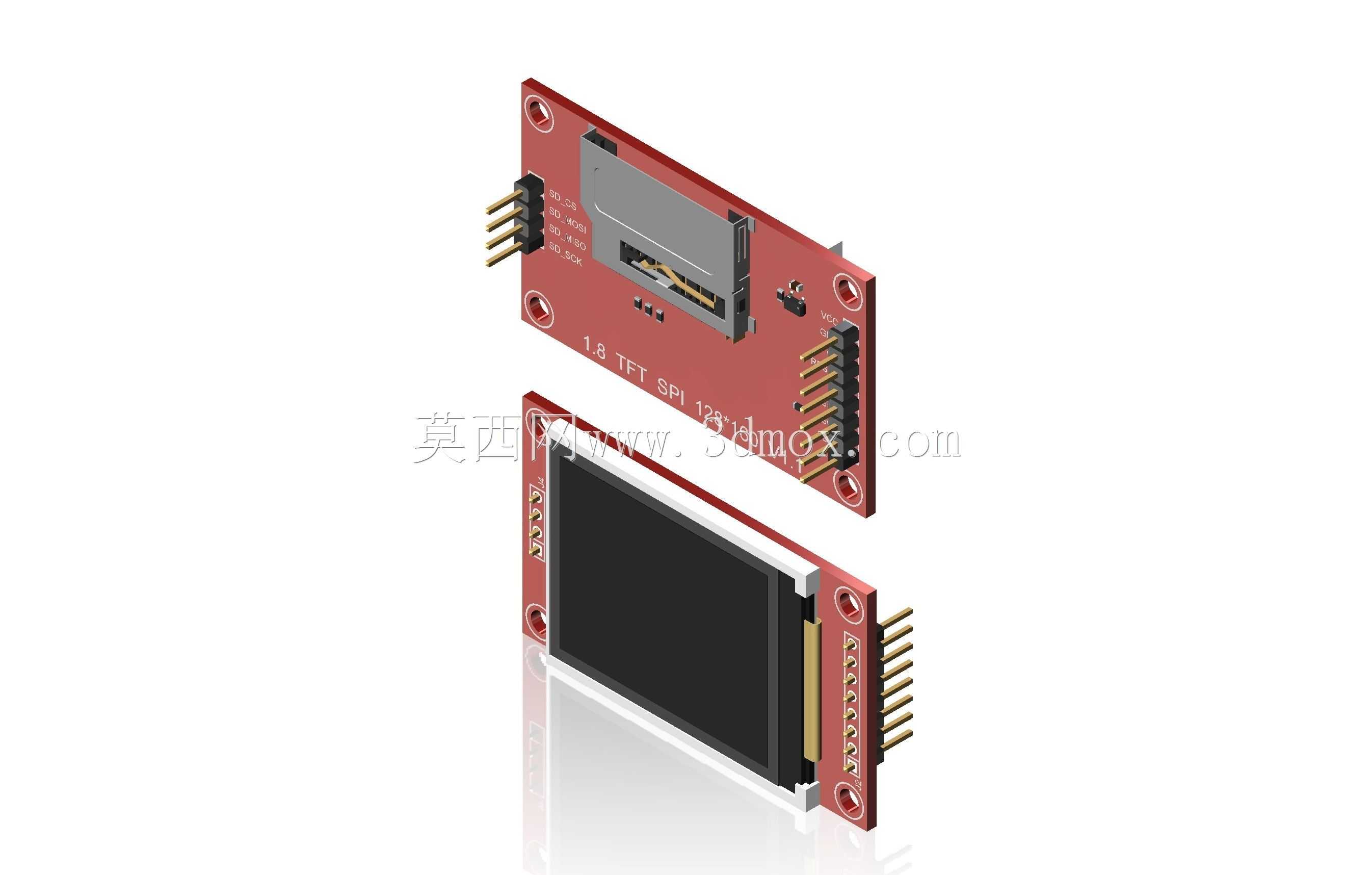

  从结构设计思路来看,整个模块采用双层板布局,屏幕本体通过排针与PCB基板实现刚性连接,PCB基板的四角预留了标准安装孔位,安装孔的位置与同尺寸其他接口的显示模块保持通用兼容性,方便开发者在不同项目里直接替换使用,不需要重新设计设备面板的安装开孔。PCB边缘引出的直插排针采用标准2.54mm间距设计,既可以直接插在面包板上完成原型验证,也可以通过排线连接到主控板上,适配不同的安装空间需求。屏幕与PCB之间的连接区域做了结构补强,避免在组装、插拔接线的过程中出现屏幕移位、引脚脱焊的问题,板载的接口元件全部采用贴片工艺焊接,整体板面的元件布局紧凑,没有冗余的空间浪费,在保证电气性能的前提下尽可能压缩了模块的整体厚度。

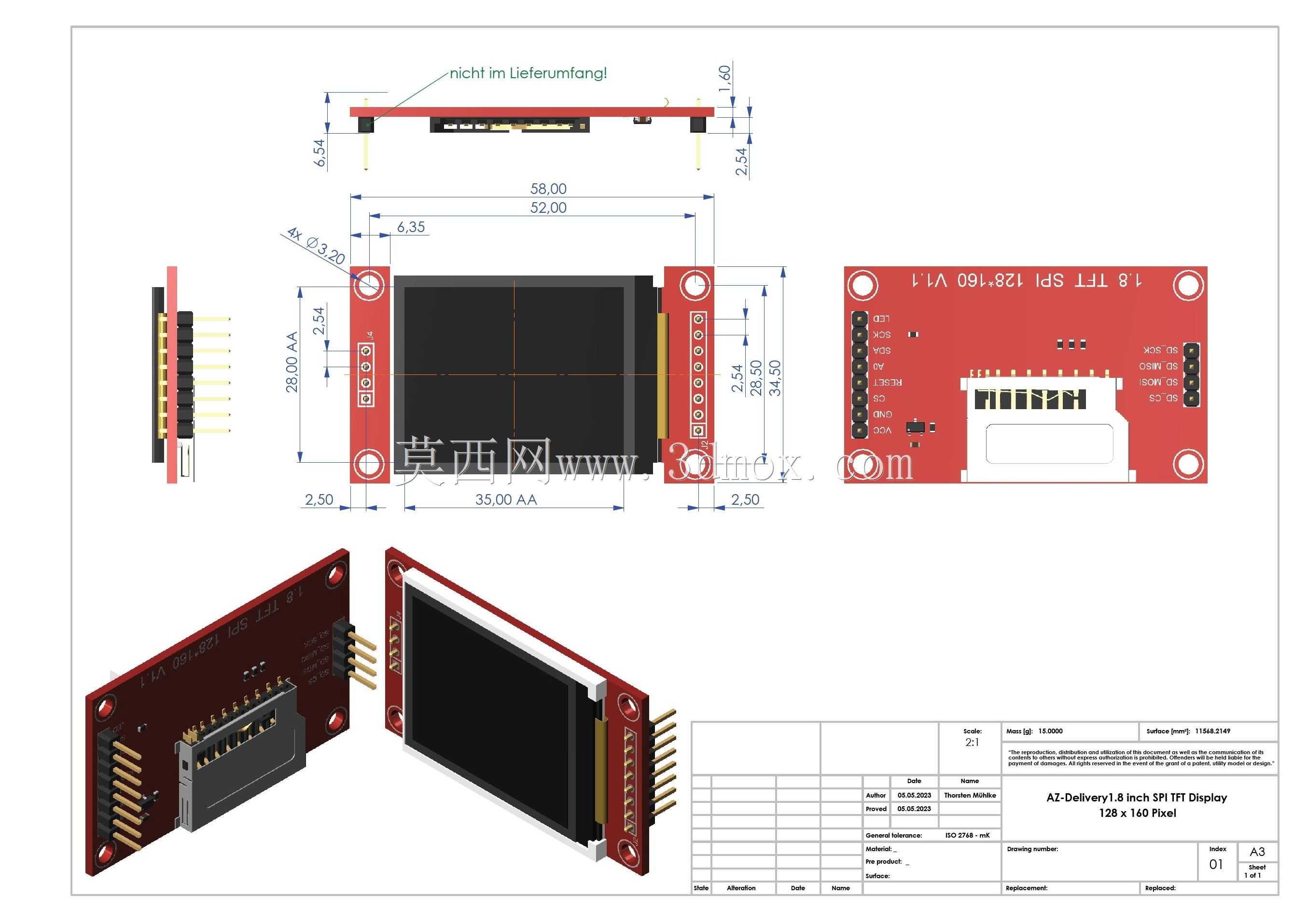

  从外形尺寸与安装边界来看,这款模块的PCB基板长宽尺寸控制在适配小型设备面板的范围内,屏幕的有效显示区域居中布置,PCB边缘超出屏幕的区域刚好容纳排针与SD卡卡槽,不会额外占用过多的安装空间。安装孔的孔径适配M2规格的固定螺丝,孔位到板边的距离经过核算,保证螺丝固定后不会与板上的走线、元件产生干涉,排针的引出方向与屏幕显示面垂直,既支持正面插装也支持反面贴装,能够适配不同的设备内部空间布局,当设备内部纵深空间不足时,可以将排针弯折后采用卧装的方式固定,进一步降低模块的安装高度。SD卡卡槽布置在PCB的侧方边缘,插取SD卡的时候不需要拆卸屏幕模块,不会影响屏幕的固定状态,在设备组装完成后也能方便地进行SD卡的更换操作。模块的整体厚度控制在较低水平,屏幕表面没有额外的保护盖板,使用者可以根据使用场景自行添加亚克力保护面板,避免屏幕被硬物划伤,PCB板的边缘做了圆角处理,在安装过程中不会划伤设备内部的连接线,也能避免组装时板边毛刺对操作人员造成影响。在电气结构的设计上,电源引脚的走线做了加宽处理,能够保证屏幕背光与SD卡工作时的电流供应稳定性,信号走线的长度经过匹配,减少SPI高速通信时的信号反射问题,保证显示数据传输的稳定性,避免出现花屏、闪屏的异常情况。
