16x2字符型OLED显示模组结构设计

　　在嵌入式控制、小型工业检测终端、便携测试仪器这类对显示空间、功耗有严格限制的设备开发场景里，16x2规格的字符型OLED显示模组是人机交互环节的核心选型部件，这类显示部件不需要复杂的图形显存驱动，仅靠基础的字符库指令就能完成状态信息、参数数值、提示文本的输出，相比同规格的LCD字符屏，OLED自发光的特性让它不需要额外的背光模组结构，整体厚度可以压缩到更薄的水平，在手持类设备、紧凑安装空间的控制柜面板里适配性更强。

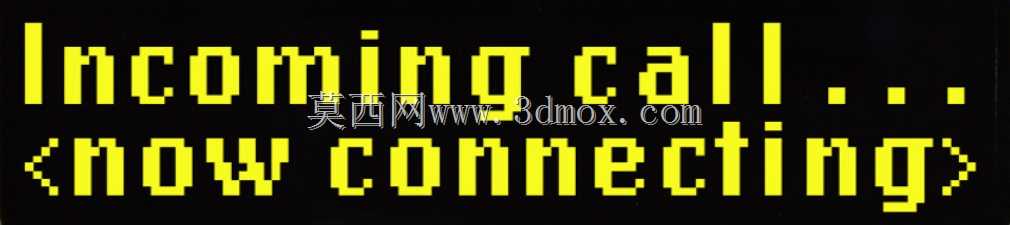

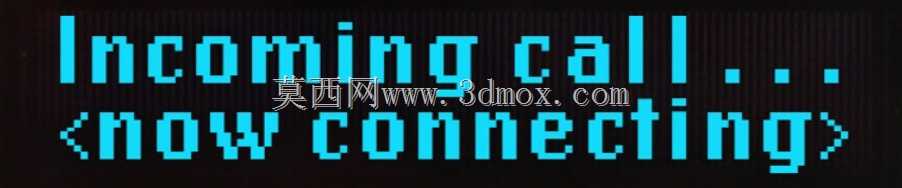

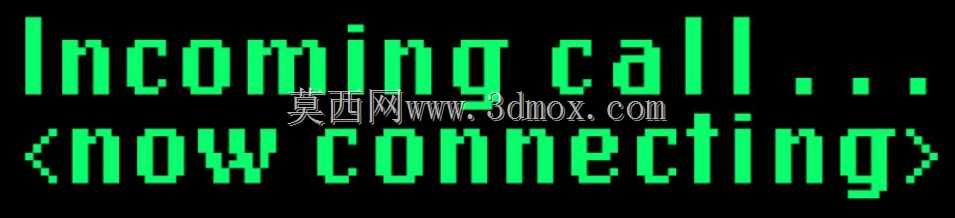

　　从结构设计的角度拆解这款显示模组，首先要明确它的核心功能边界：单屏可同时显示2行、每行16个标准ASCII字符，同时支持自定义字符段写入，能够满足设备运行状态码、实时采样数值、操作提示文本的常规显示需求，三种不同发光色的版本分别对应不同的使用场景——蓝色发光版本适合常规工业设备室内使用，视觉柔和长时间观察不易产生视觉疲劳；绿色发光版本在光线复杂的车间现场有更好的辨识度，远距离也能快速看清显示内容；黄色发光版本多用于告警提示类信息的突出显示，在多设备排布的机柜里能快速让运维人员捕捉到异常状态提示。

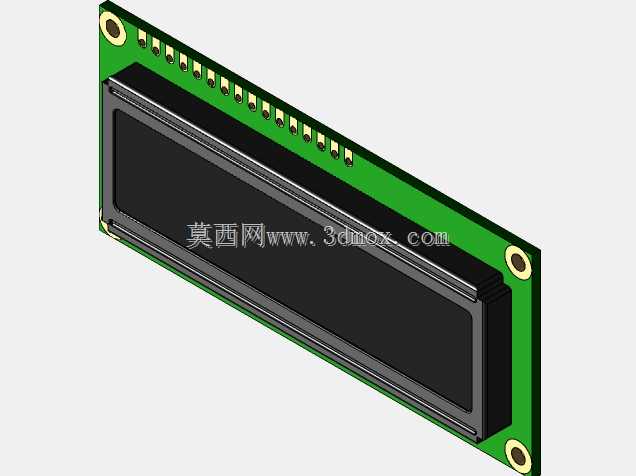

　　设计这类显示模组的三维结构时，首先要锁定PCB基板的安装边界，基板采用标准的长条形布局，四个角预留的固定安装孔位完全兼容行业通用的16x2字符屏安装孔距，不需要重新开模做安装支架就能直接替换同规格的传统LCD字符屏，降低现有设备的改造成本。PCB板边缘的金手指接口采用标准的排针焊接位定义，和主流的字符屏驱动引脚完全兼容，硬件工程师不需要重新调整接线定义就能完成硬件替换。屏幕的发光区域被精准限定在基板中部的显示窗口内，窗口边缘的黑色阻光层做了阶梯式的遮光结构设计，避免相邻像素的光线串扰，保证字符边缘的锐利度，即使在低亮度设置下也不会出现字符发虚、边缘模糊的问题。

　　考虑到工业场景的使用需求，模组的结构设计做了针对性的强化：PCB板的厚度选用1.6mm的标准FR-4板材，兼顾结构强度和焊接可靠性，屏幕表面的保护盖板采用高透光的硬质材料，和PCB基板之间的密封缝隙做了均匀的点胶限位，在三维建模时需要精准预留点胶槽的位置，避免胶层溢出到显示区域影响显示效果，同时也能阻挡车间环境里的粉尘、潮气侵入屏幕和PCB的连接部位，提升模组在复杂工业环境下的使用寿命。安装孔位周边做了露铜加固处理，螺丝锁附时不会出现PCB基材开裂的问题，锁附扭矩的适配范围覆盖常规M2、M2.5规格的面板安装螺丝，不需要额外加装垫圈就能满足面板安装的紧固要求。

　　在实际设备集成的过程中，这类显示模组的结构设计还要考虑和设备面板的配合公差：面板的开窗尺寸需要比模组的显示区域单边大0.2mm的装配间隙，避免面板加工误差导致屏幕被挤压出现显示异常；模组背部的驱动芯片区域要预留至少2mm的散热空间，虽然OLED模组的整体功耗极低，长时间运行的芯片发热很小，但紧凑安装空间里的间隙预留能避免热量堆积导致的字符显示漂移问题。和传统LCD字符屏不同，这款OLED模组没有背光层的厚度占用，整体装配完成后的总厚度不到8mm，在手持检测设备、薄型控制面板的设计里，可以把更多的内部空间留给电池、采样电路等其他功能部件，提升设备的空间利用率。

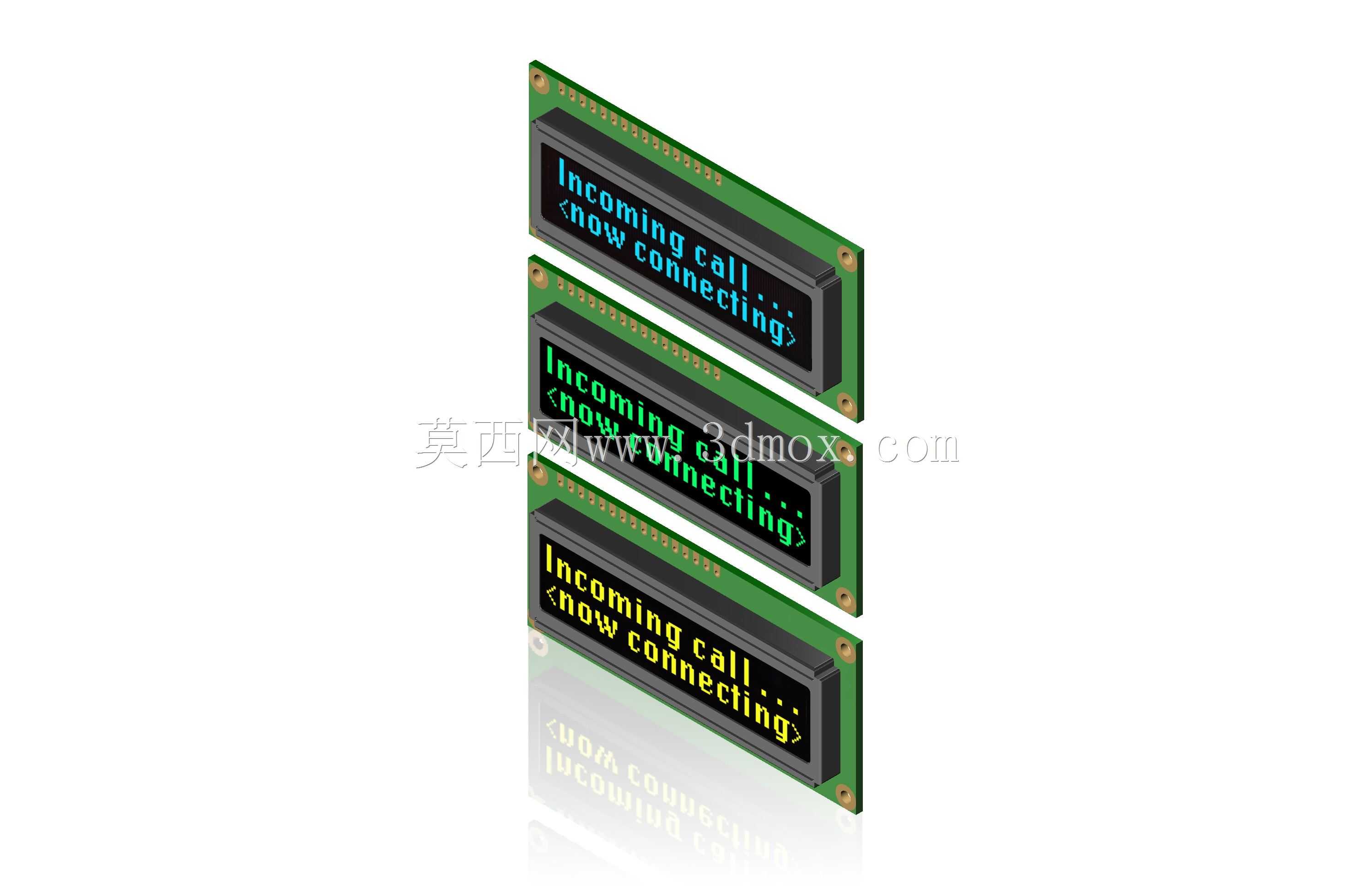

　　从建模细节来看，这款模组的三维结构完整还原了PCB板上的走线阻焊层、焊点、固定孔位的倒角、屏幕边缘的封装胶层等细节，在做设备整体装配干涉检查时，可以直接导入模型完成面板配合、接线空间预留、安装支架适配的验证，不需要额外对模型做简化处理。不同发光色的版本除了发光层的材质参数不同，外部结构尺寸、安装位、接口定义完全一致，在做产品系列化设计时，可以直接复用同一套安装结构，仅通过更换不同发光色的模组就能实现不同功能版本的设备配置，减少结构件的开模种类，降低产品的整体制造成本。

　　在小型智能家电、便携数据采集器、工业IO控制终端这类产品的开发中，这类字符型OLED模组的选型优先级一直很高，一方面是它的驱动逻辑简单，不需要占用主控芯片过多的显存和运算资源，低端的8位单片机就能完成驱动控制，降低整机的硬件成本；另一方面它的宽温工作特性适配工业场景的温度波动范围，零下40摄氏度到80摄氏度的环境里都能正常点亮显示，不会出现LCD屏幕低温下响应变慢、高温下显示发黑的问题。结构设计上的通用化兼容特性，也让它成为老设备升级替换显示部件的首选，不需要改动原有设备的面板结构、接线逻辑，直接替换就能获得更高的显示对比度、更宽的视角和更低的运行功耗。
