VitrohmKHS系列电源线绕电阻器三维结构

　　在工业控制电源、大功率驱动设备、配电回路的浪涌抑制与负载匹配场景中，绕线电阻器是承担功率耗散、回路限流、电压分压的核心无源元件，Vitrohm KHS系列电源线绕电阻器的三维结构建模，完全围绕实际安装工况与电气性能需求展开，没有多余的装饰性结构，所有几何特征都服务于功能实现与装配适配。

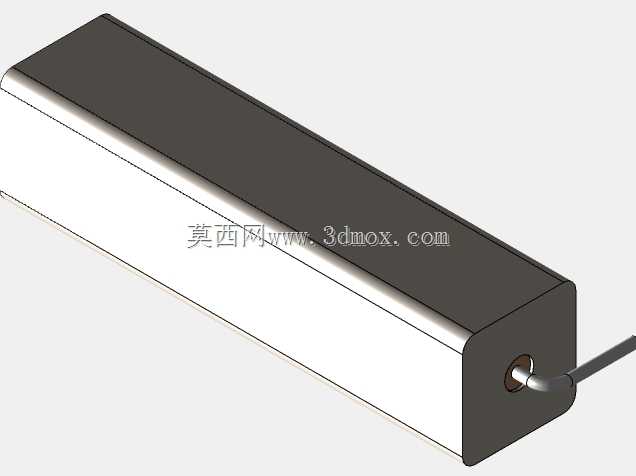

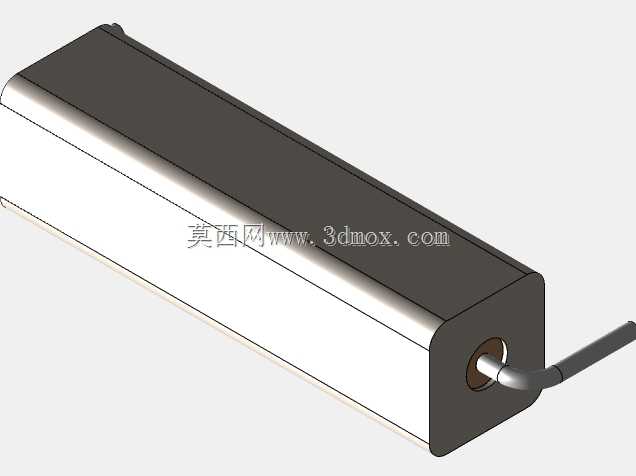

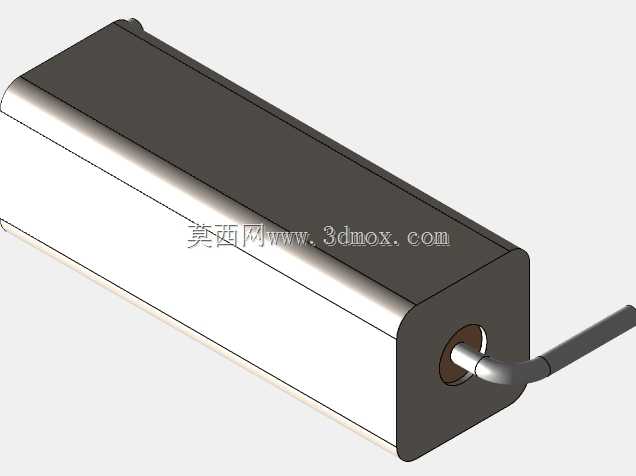

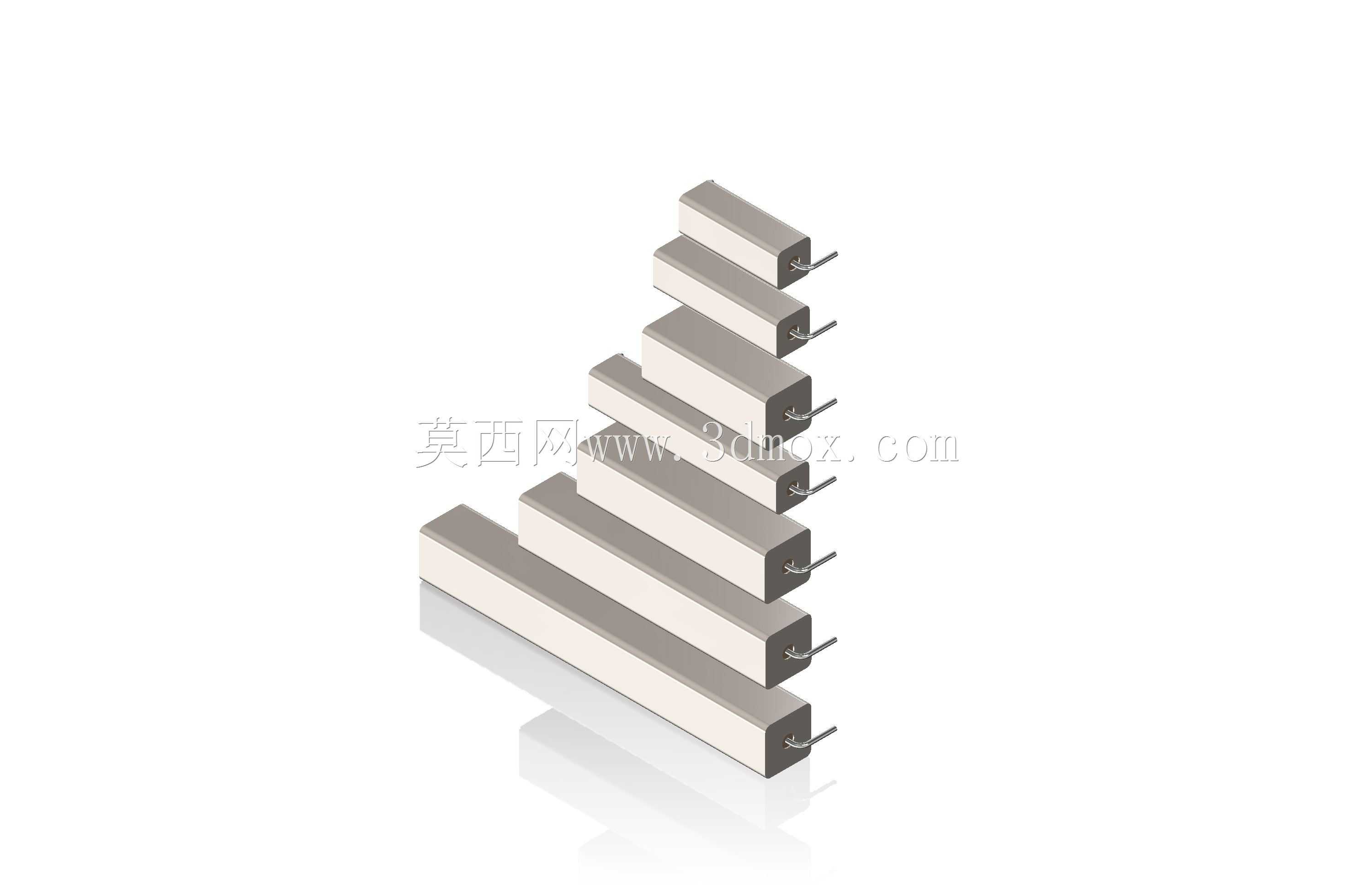

　　从结构设计逻辑来看，该系列电阻采用长方体陶瓷基体作为核心承载结构，外绕精密合金电阻丝，外层包覆耐高温绝缘釉层，两端引出金属插针作为电气连接端，不同功率等级的产品对应不同的外形长度与截面尺寸，功率规格越大，电阻本体的长度越长、散热表面积越大，能够承载的持续工作功率越高，建模过程中严格还原了同系列不同规格产品的尺寸梯度，从最小功率的短尺寸型号到大功率长尺寸型号，所有安装孔位、引出针长度、本体截面尺寸都匹配实际量产产品的公差要求，可直接用于设备内部的布局干涉检查。

　　实际设备选型应用中，这类电阻常被安装在电源模块的输入输出侧、变频器的制动回路、伺服驱动器的泄放回路中，安装时既可以通过两端引出针直接插装在PCB板上，也可以通过配套的金属支架固定在设备机箱的安装梁上，建模时预留了支架安装的空间边界，引出针的直径与伸出长度完全匹配常规PCB板的焊盘孔径设计，不会出现装配时插针过粗无法过孔、伸出长度不足导致焊接强度不够的问题。电阻本体的绝缘釉层厚度均匀，建模时还原了釉层的圆角过渡特征，避免尖锐棱角导致的高压放电风险，符合电气设备的安规设计要求。

　　从散热设计的角度考量，该系列电阻的长方体结构相比圆柱形电阻拥有更大的平面接触面积，当需要贴装在金属散热板上时，能够通过接触面传导更多热量，降低电阻本体的工作温升，建模时严格控制了本体底面的平面度特征，没有多余的凸起或凹陷，保证装配时散热面能够完全贴合，减少接触热阻。不同功率规格的电阻在并排安装时，模型预留了足够的电气间隙与散热间距，避免相邻电阻工作时的热量互相叠加导致过热失效，也满足安规规范中不同电位导体之间的间隙要求。

　　在结构细节处理上，电阻两端的引出针与本体的连接部位做了加强结构设计，建模时还原了端部的封装固定特征，能够承受插装过程中的插拔力，不会出现引出针松动脱落的问题。本体表面的标识区域预留了平整的印刷面，可用于标注电阻的阻值、功率、精度等级等参数，符合电子元器件的标识规范。整个系列的模型采用参数化建模逻辑，不同规格的产品可通过调整长度参数快速生成对应型号，能够大幅提升工程师在设备电源回路设计、PCB布局、机箱结构设计时的选型效率，不需要反复核对二维规格书的尺寸参数，直接将模型调入装配体即可完成布局检查与干涉验证，减少设计阶段的错漏问题。

　　在实际的工业场景中，这类绕线电阻相比普通碳膜电阻拥有更高的功率承载能力与更好的抗浪涌冲击性能，能够在短时过载工况下保持阻值稳定，不会因为瞬间大电流冲击出现阻值漂移甚至烧毁的问题，适用于工况相对复杂的工业设备内部，其结构设计完全围绕工业环境的可靠性要求展开，没有消费级电子元件的冗余设计，所有结构特征都经过长期量产验证，建模过程中对这些经过实际验证的结构特征做了1:1还原，没有随意简化关键的装配与性能相关结构，保证模型用于实际设计时的准确性。
