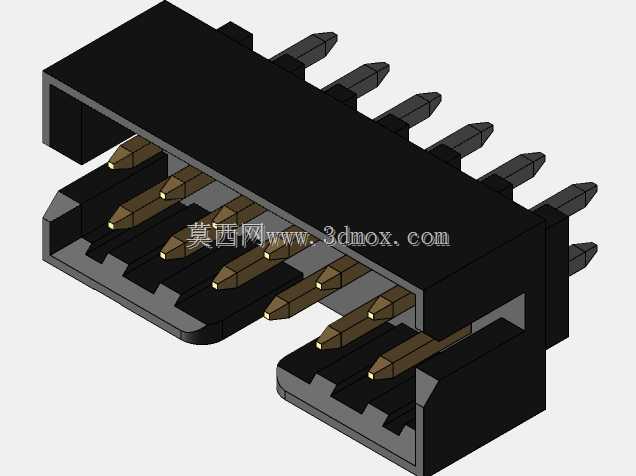

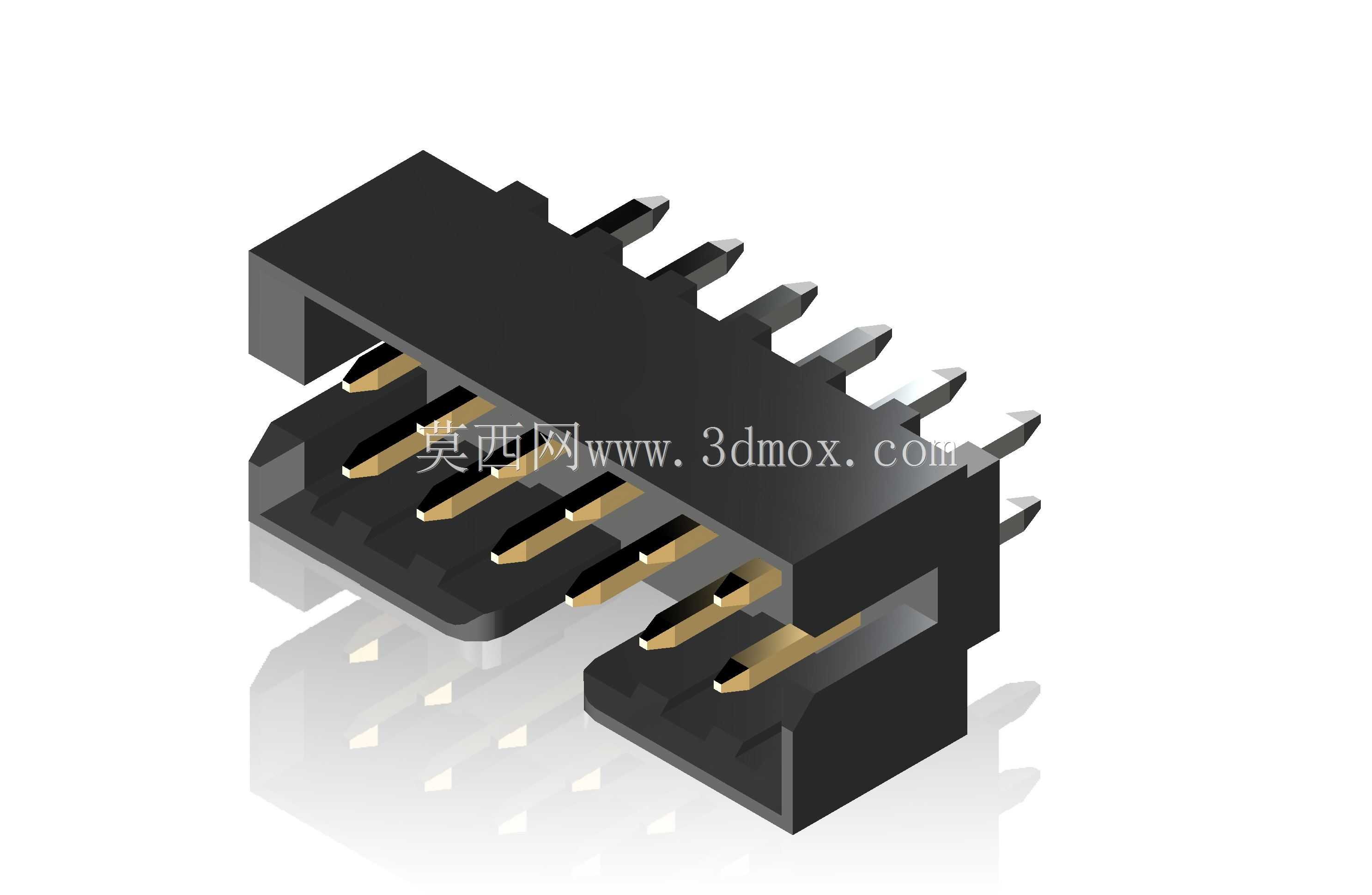

Molex毫米网格2mm间距12位垂直带帽接插件

　　这款垂直安装的带帽接插件，核心适配2mm间距的MilliGrid连接体系，12pin的针脚配置可同时覆盖电源馈入与多路局域信号传输需求，常见于分布式电源模块与主控板的板间直连场景，尤其适配Vox系列开关电源的输出侧对接需求，在紧凑型工业控制板卡、嵌入式供电模组、小型化伺服驱动单元的板间连接方案中应用广泛。从结构设计来看，接插件采用双列针脚排布，每列6pin的布局充分平衡了连接密度与针脚间的绝缘安全距离，塑胶主体采用高温耐回流焊的黑色绝缘材质，成型时预留的定位凸台可在PCB贴装时与板上定位孔精准配合，避免过炉时出现偏移浮高问题。顶部的带帽结构并非冗余设计，一方面在插合对接过程中为公母端提供导向限位，防止斜插导致针脚弯折，

　　另一方面在未插合状态下可对裸露针脚形成物理防护，减少生产流转过程中针脚受外力变形、沾附锡渣灰尘的概率。针脚部分采用镀金铜合金材质，接触区域的镀金层厚度满足至少50次插拔循环的接触电阻稳定性要求，针脚与塑胶主体的结合处做了防松脱倒刺结构，压入塑胶主体后可承受不小于15N的轴向拉脱力，避免焊接后针脚受插拔力出现松动退针。从安装边界来看，该接插件为垂直板装结构，插合方向与PCB板面垂直，焊接端采用直插过孔设计，焊盘孔径设计匹配0.5mm方针的过波峰焊工艺要求，塑胶主体底部距离PCB板面的预留高度为1.2mm，既可以保证焊接时助焊剂挥发空间，也能避免塑胶主体与板面丝印、表层走线出现干涉。接插件整体插合后的对插深度为4.5mm，

　　公母端插合到位后两侧的卡扣结构会形成清脆的到位反馈，同时提供不小于20N的保持力，避免设备在振动工况下出现连接松脱、接触不良的问题。在实际选型应用中，该款接插件的12pin定义可灵活分配，通常将两侧的4个针脚作为电源正负极的大电流通路，单pin可承载不低于3A的持续电流，中间的8个针脚作为信号传输通道，可覆盖I2C、使能信号、电压采样等弱电信号传输，双列排布的针脚之间设置了绝缘隔栏，可将电源通路与信号通路做物理隔离，降低大电流切换时对弱信号的串扰影响。设计建模时需要重点关注几个关键尺寸的公差配合：首先是针脚的位置度公差，单pin相对于安装基准的位置偏差需要控制在±0.08mm以内，否则会出现公母端对插卡滞、针脚顶弯的问题；

　　其次是塑胶主体的导向槽尺寸，导向斜面的角度设计为15度，可在公母端存在0.3mm以内的位置偏差时顺利导入插合；另外需要注意接插件周边的禁布区要求，接插件本体外侧3mm范围内不允许布置高度超过2mm的元器件，为插拔操作预留足够的手指操作空间，同时对接端的线束或板端连接器出线方向需要避开周边的电容、电感等高大元器件，防止装配时出现干涉。在板对板堆叠应用中，该款接插件的堆叠高度可根据选型匹配不同的合高要求，本次对应的型号合高为6mm，可满足两块PCB之间预留6mm净空的布线需求，净空区域可布置表贴电阻、电容等低矮元器件，充分利用板间空间压缩整机体积。不同于卧式贴装的连接器，垂直安装的结构在振动工况下的受力方向与针脚轴向一致，针脚的抗疲劳性能更优，在存在持续振动的工业设备、车载辅助电源等场景中，连接可靠性比卧式贴装方案提升40%以上。塑胶主体的材质选用满足UL94-V0阻燃等级，在电源类应用中可满足安规阻燃要求，针脚的焊接端做了预镀锡处理，可提升过波峰焊时的上锡良率，减少虚焊、漏焊的工艺问题。
