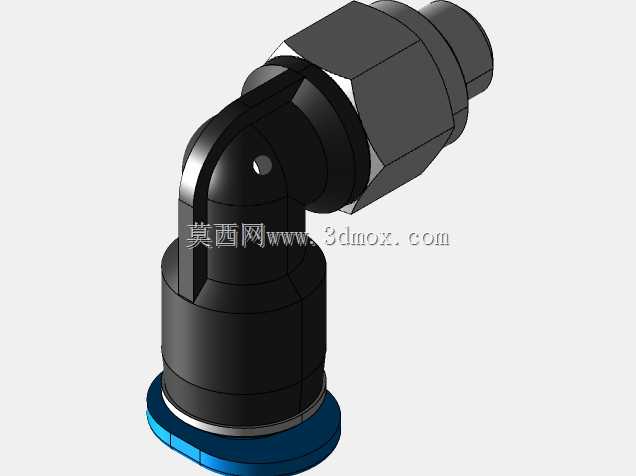

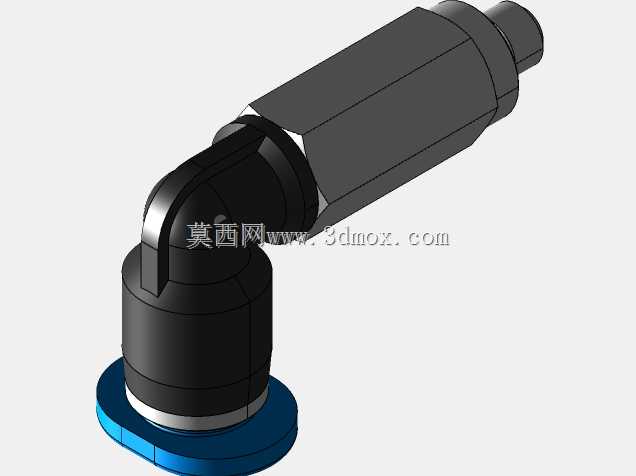

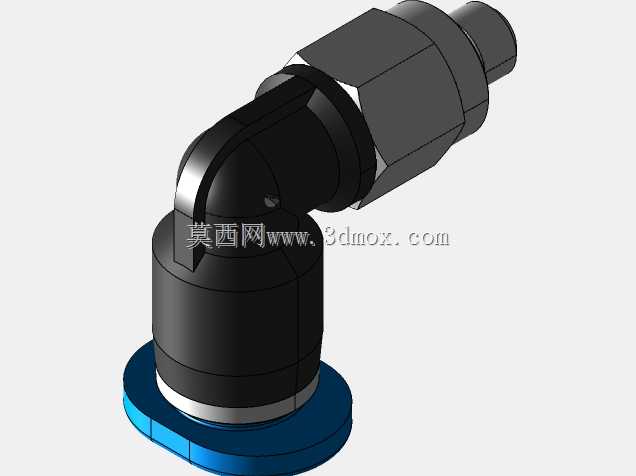

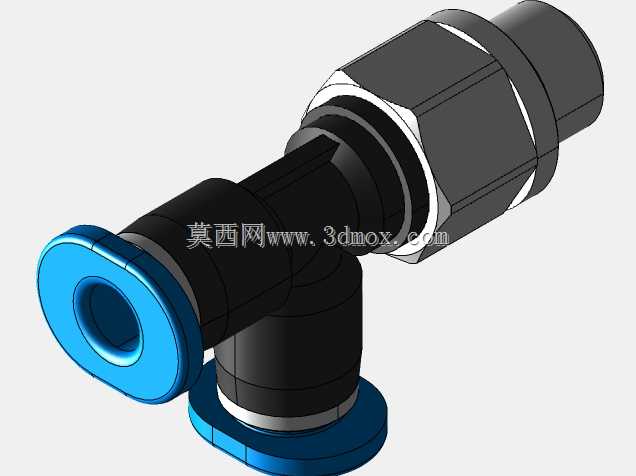

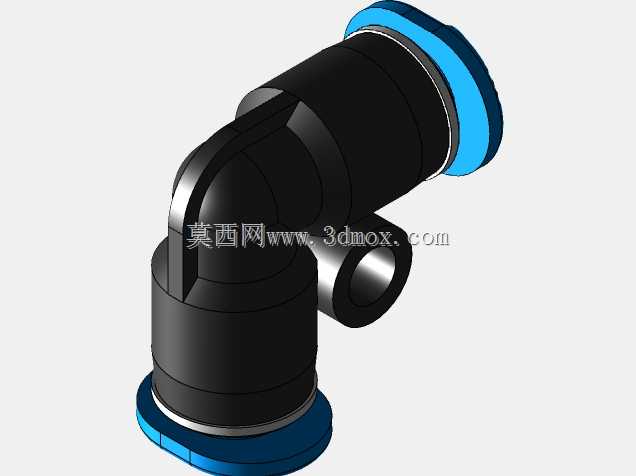

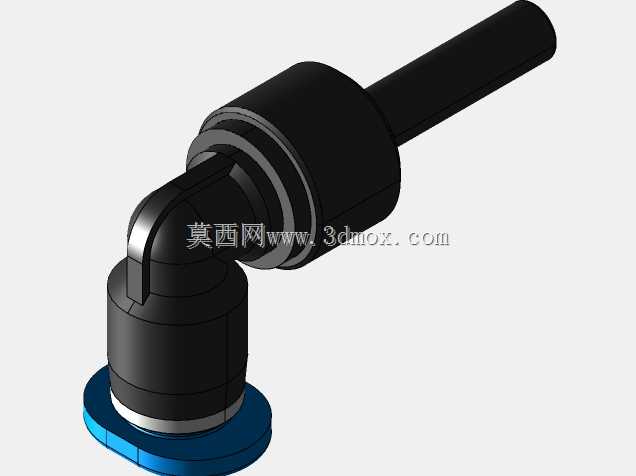

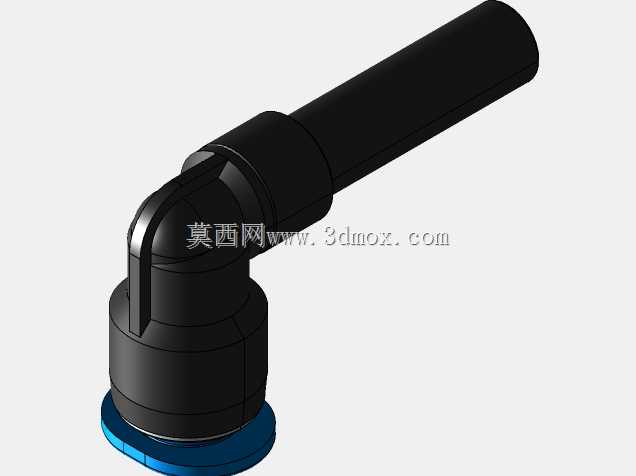

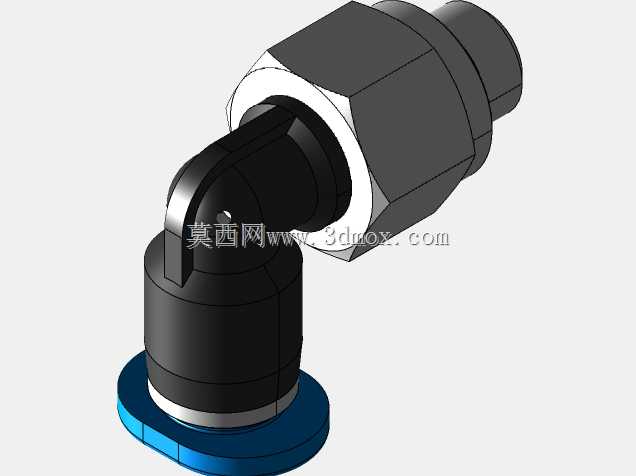

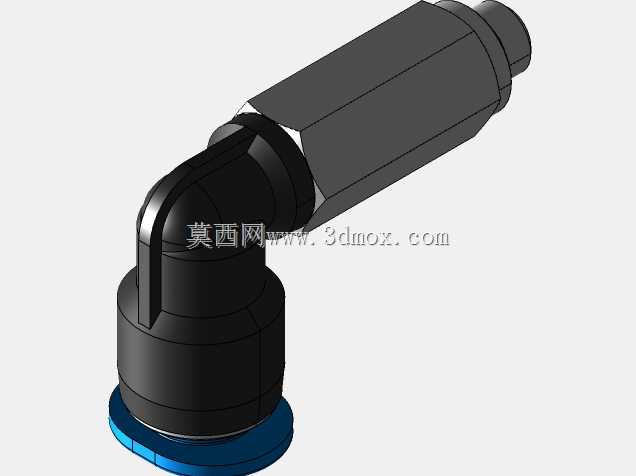

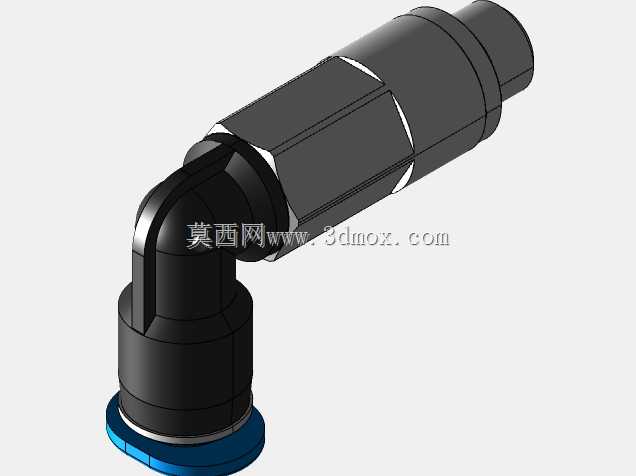

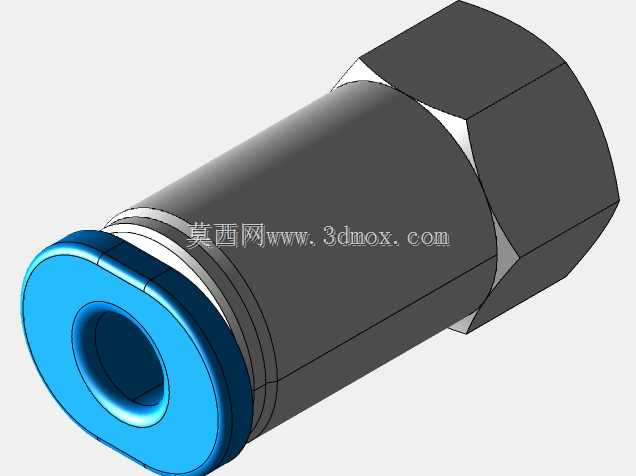

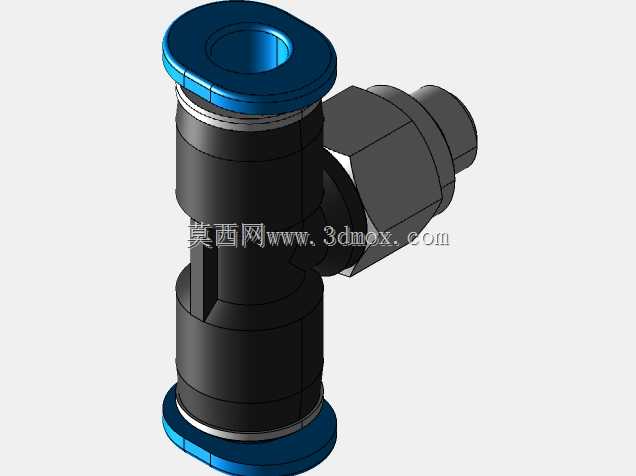

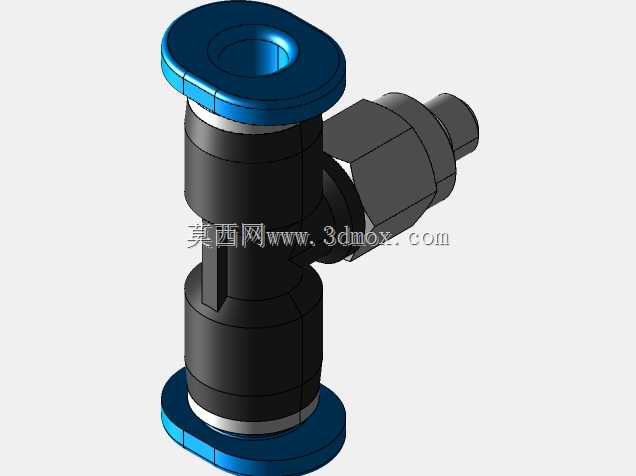

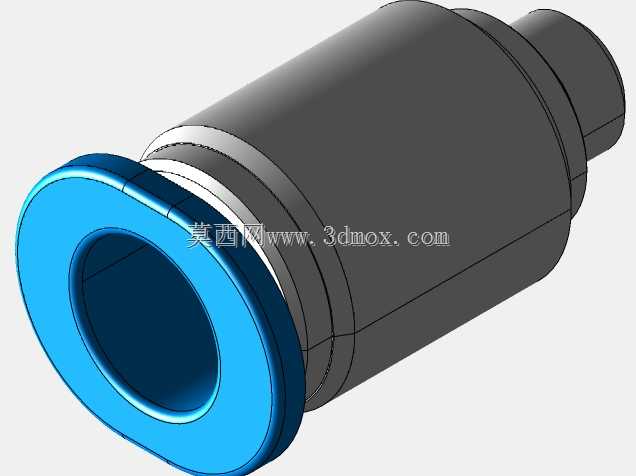

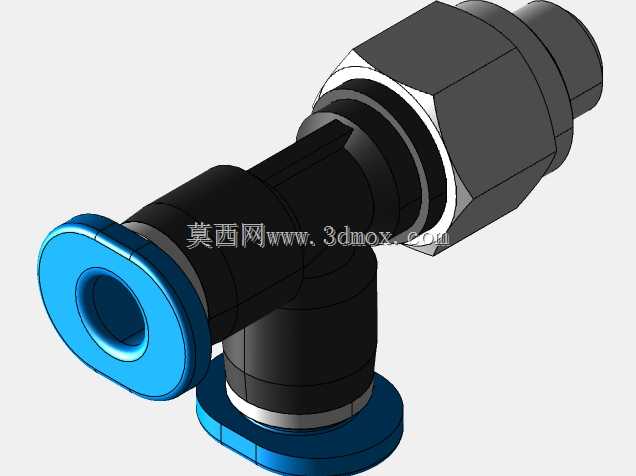

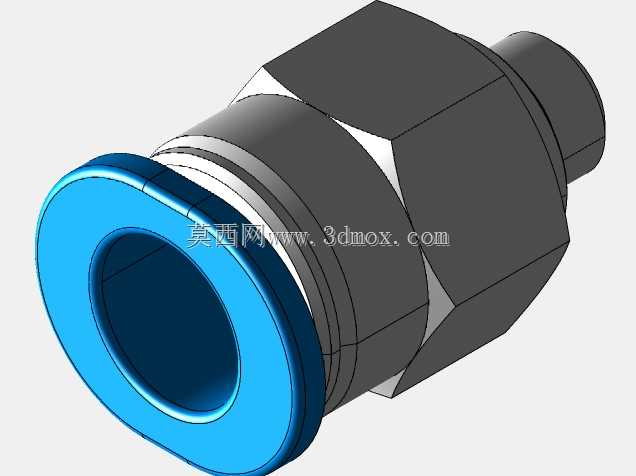

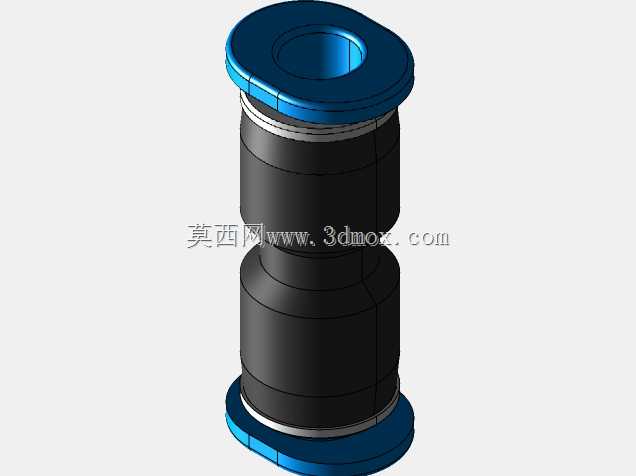

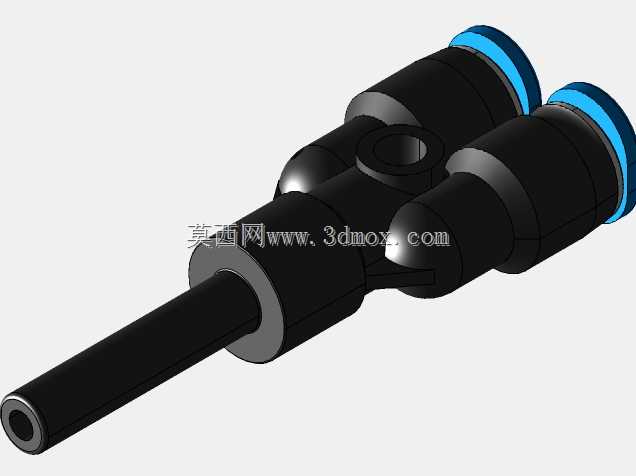

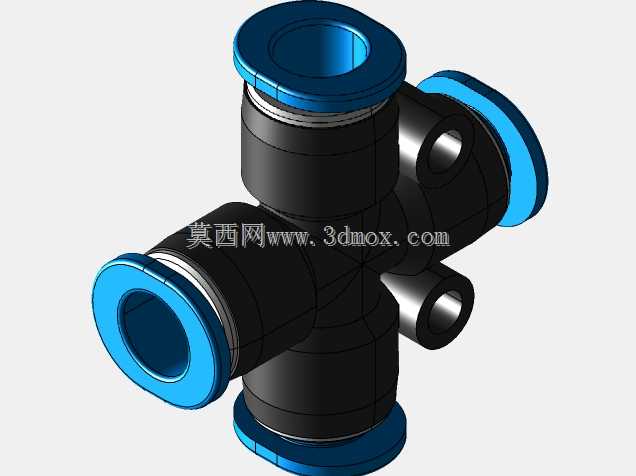

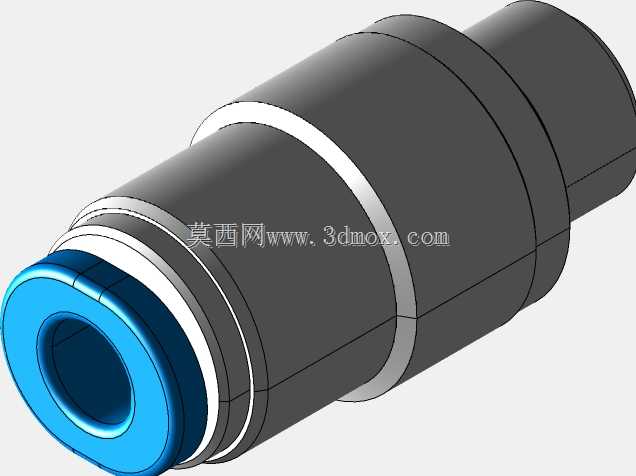

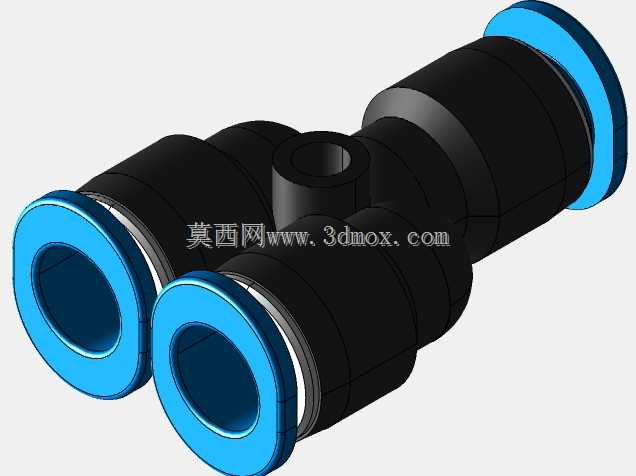

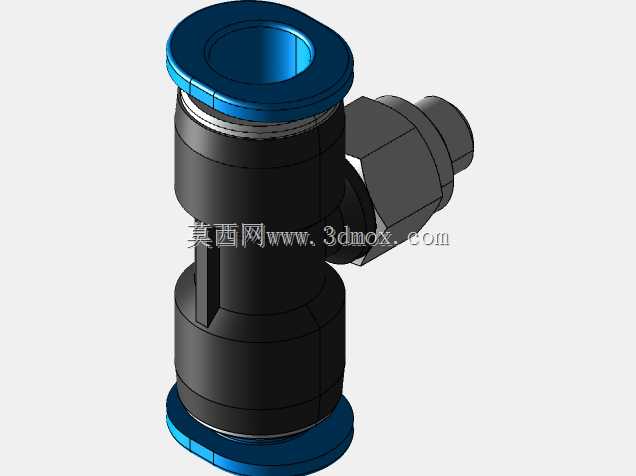

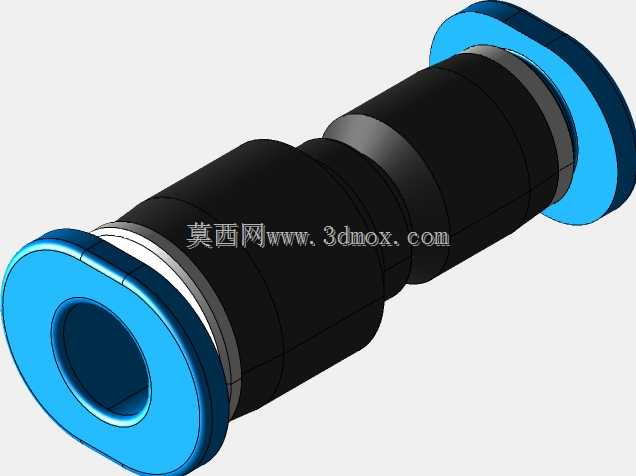

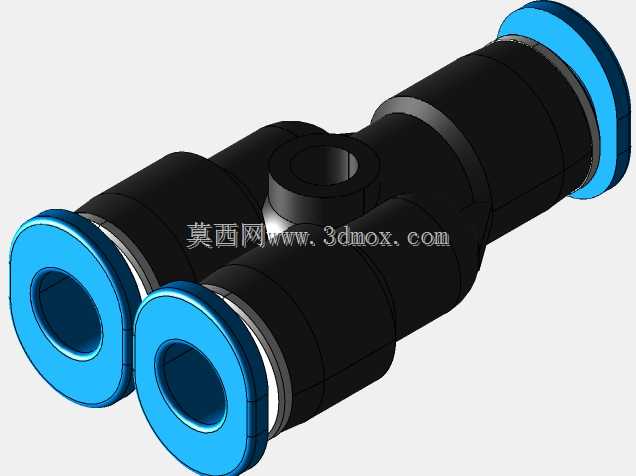

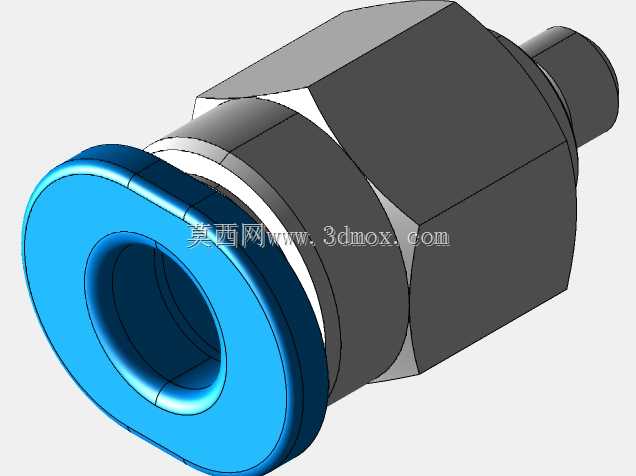

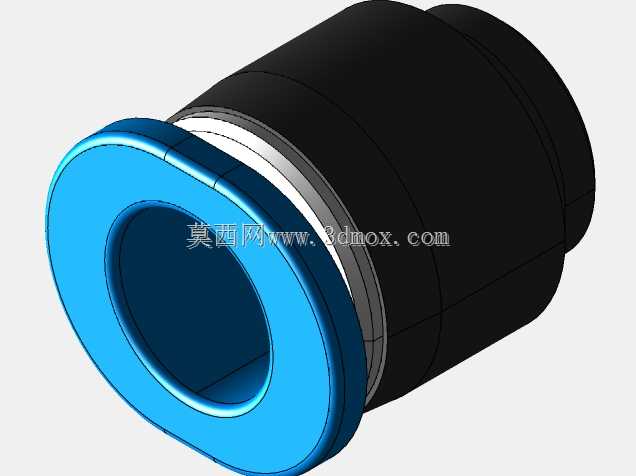

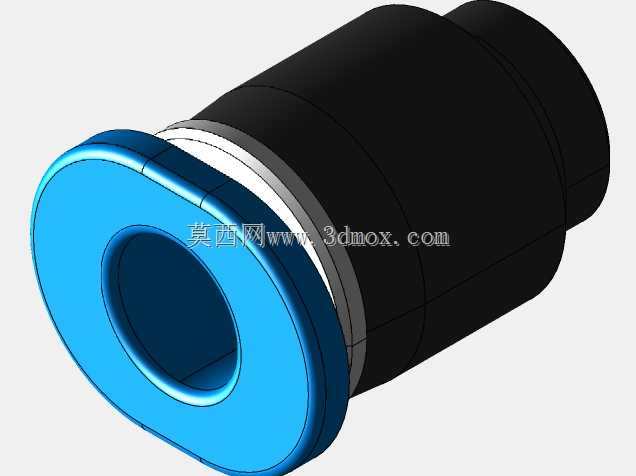

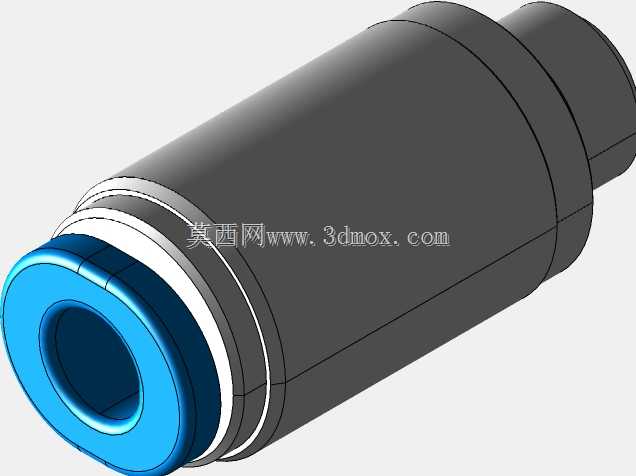

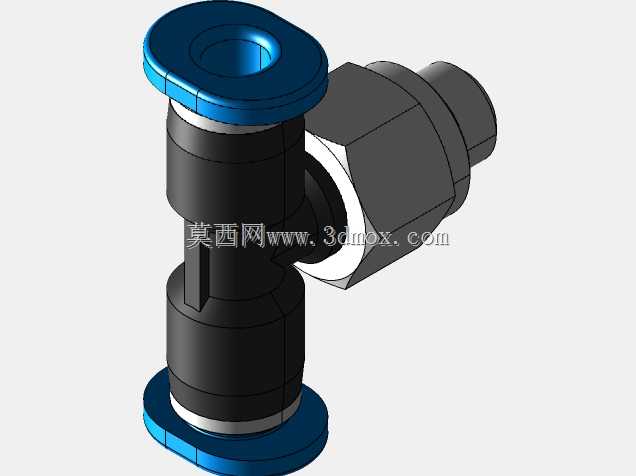

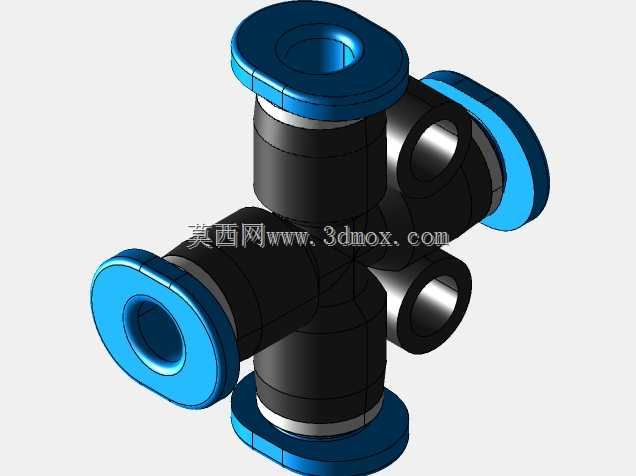

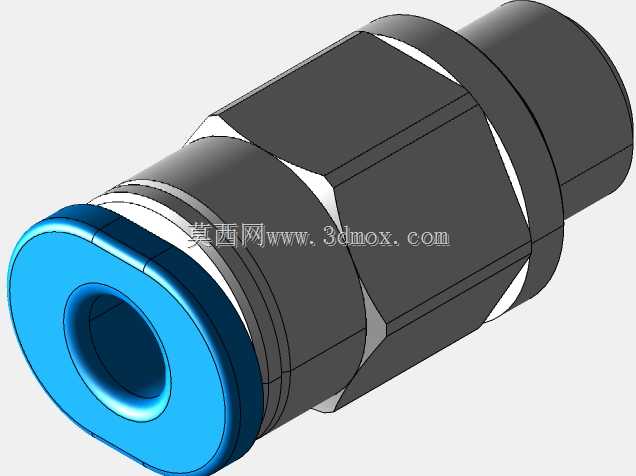

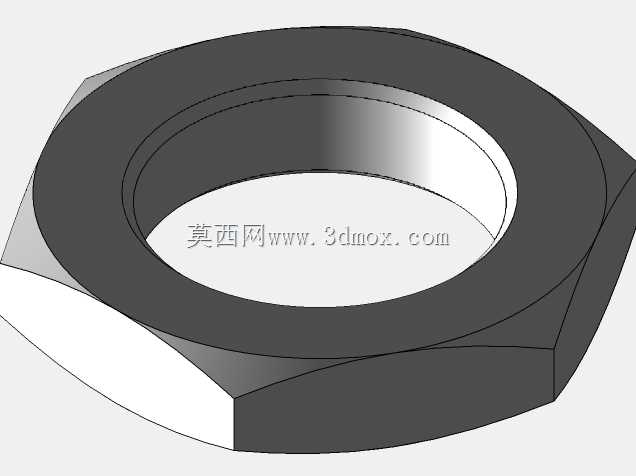

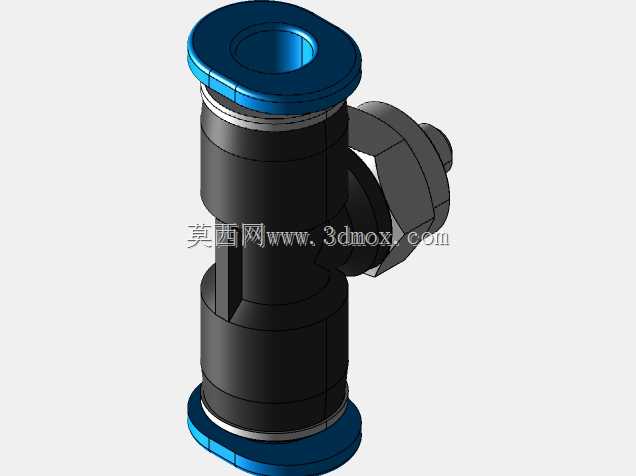

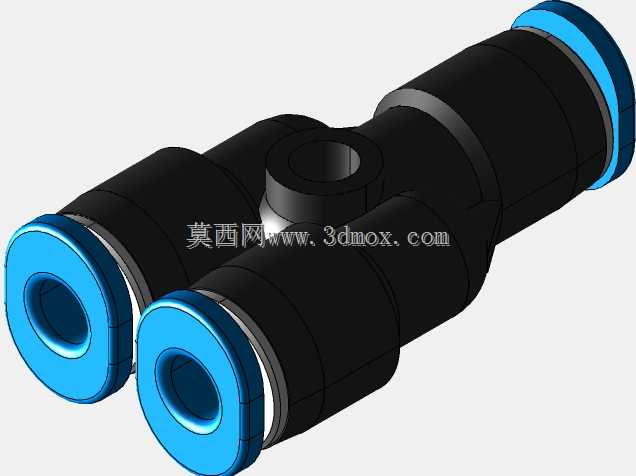

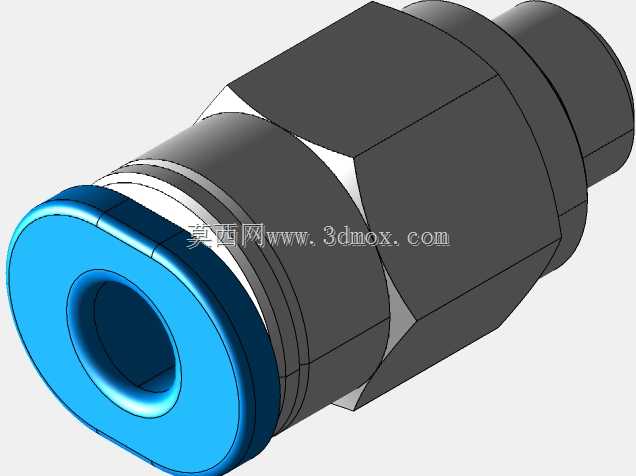

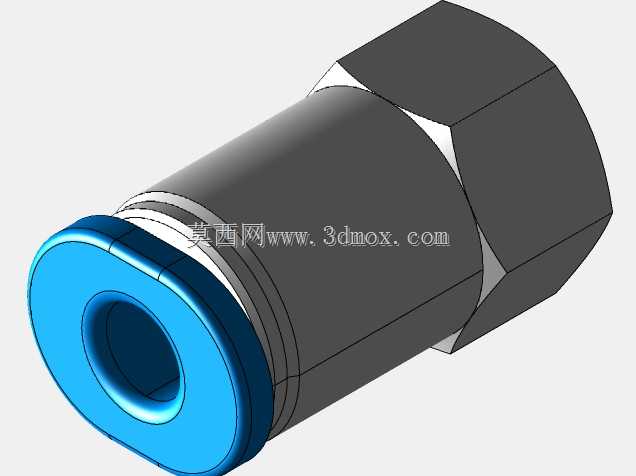

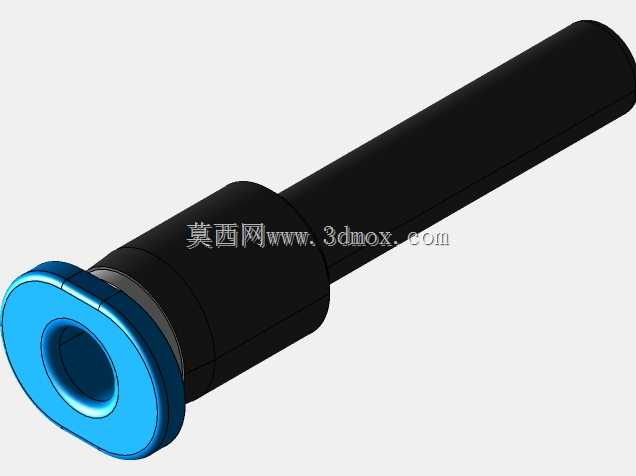

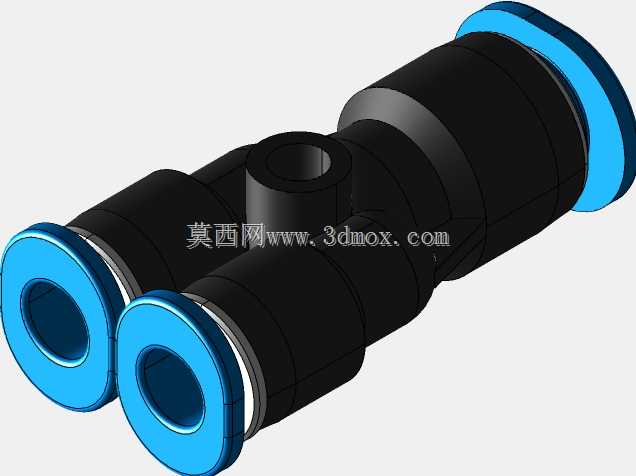

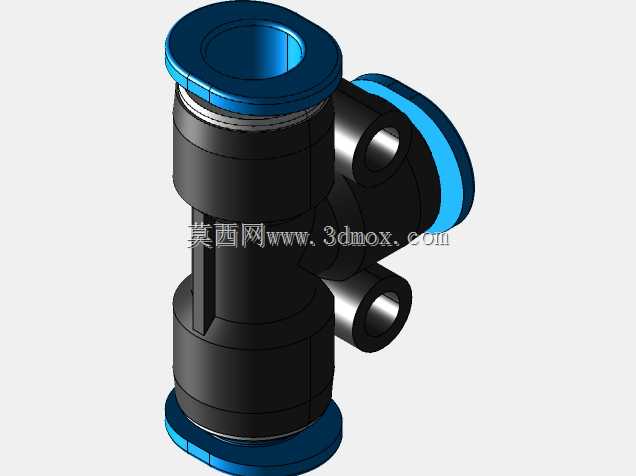

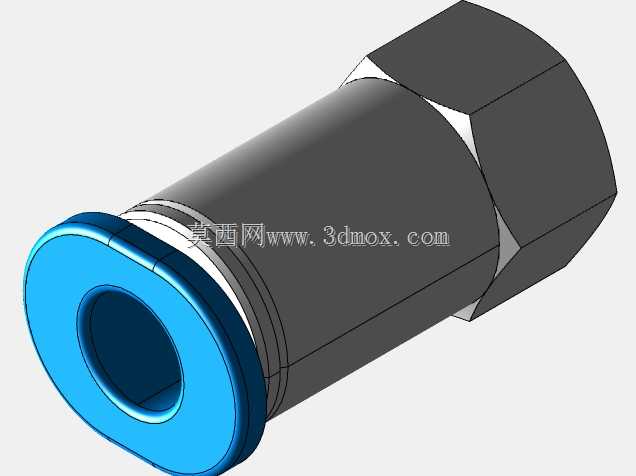

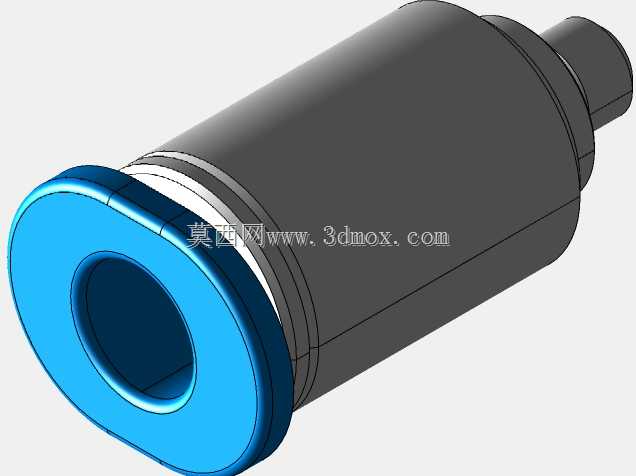

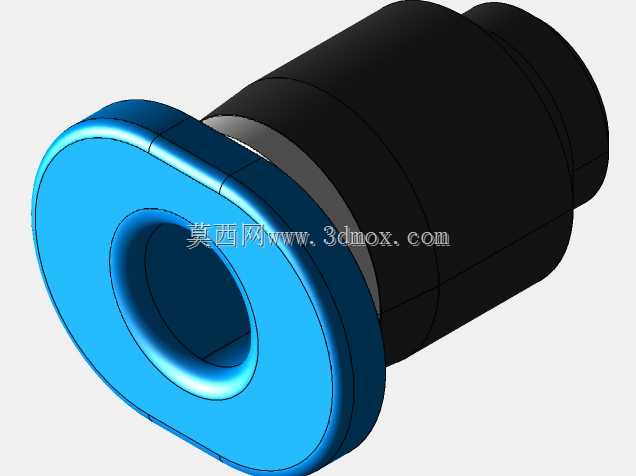

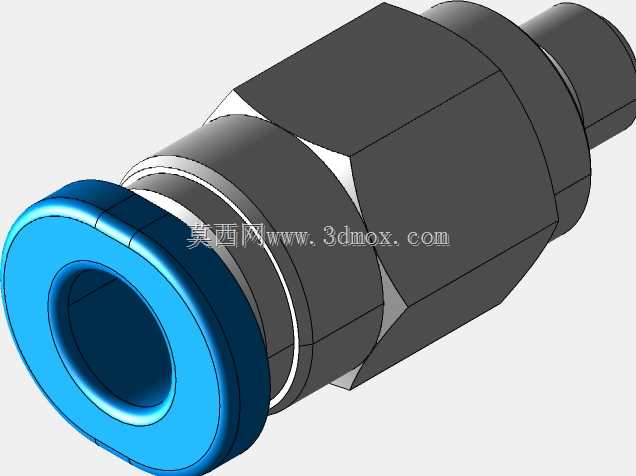

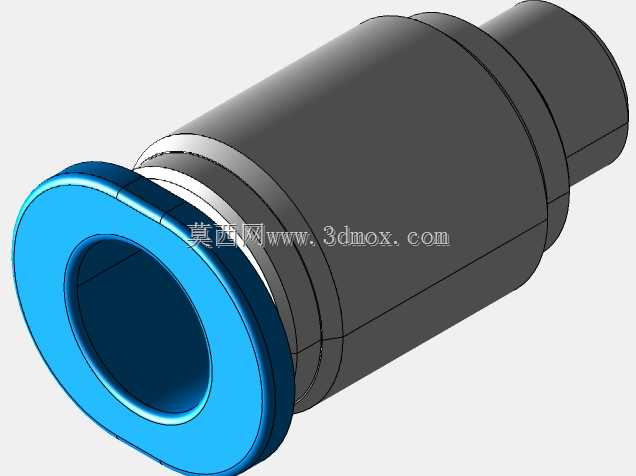

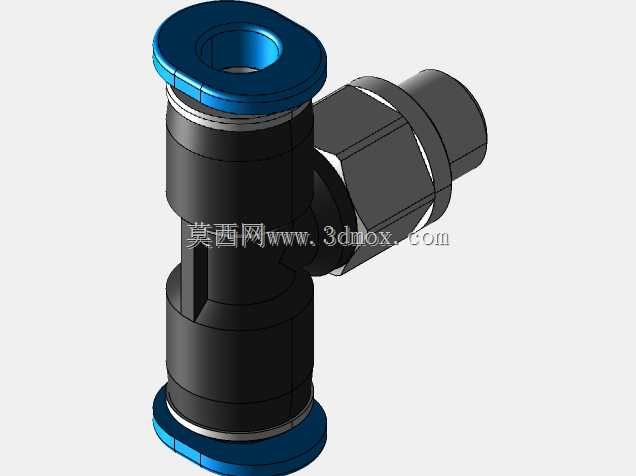

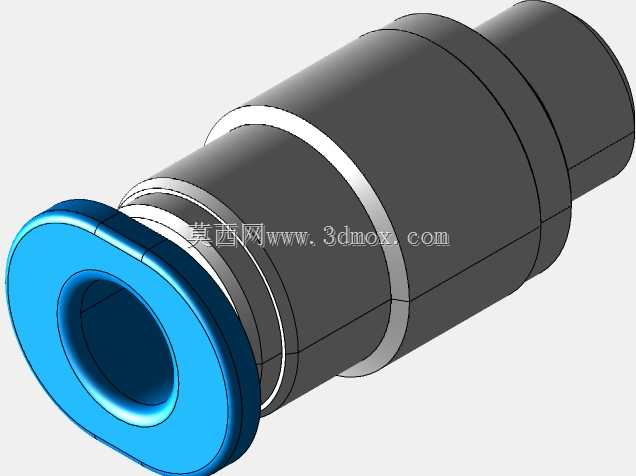

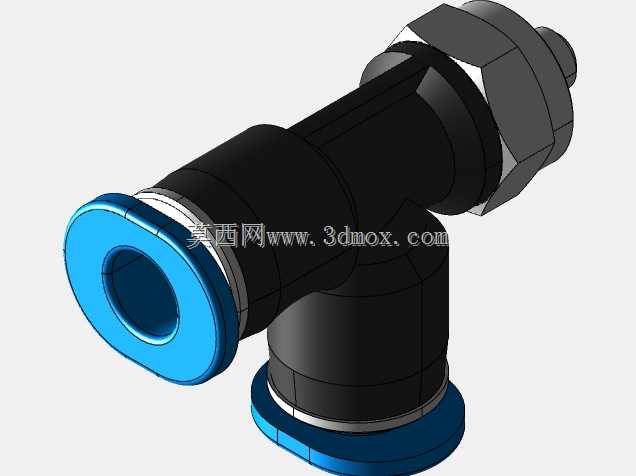

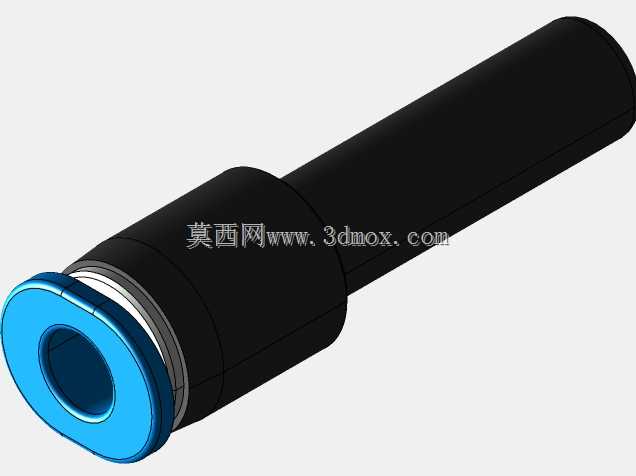

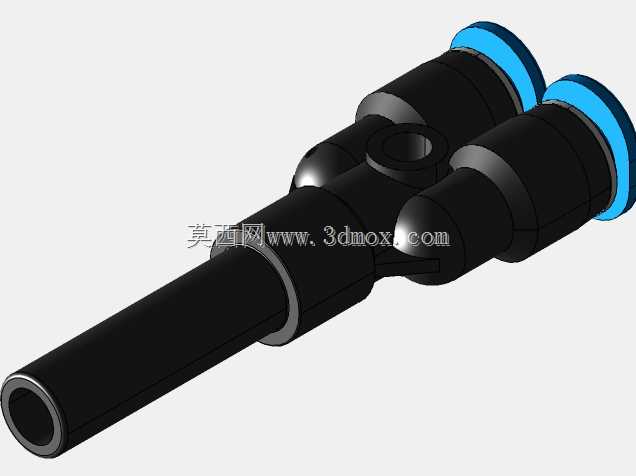

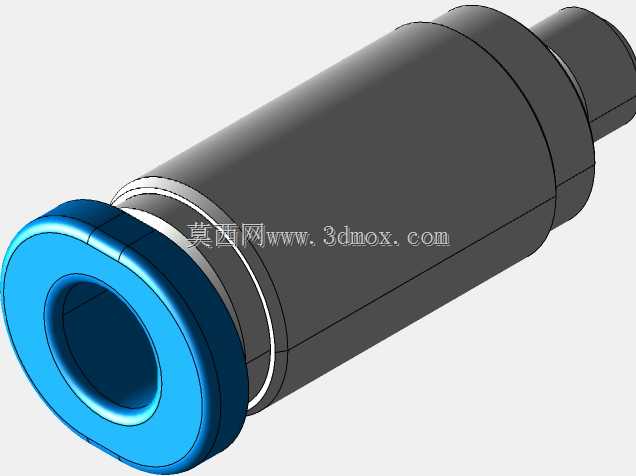

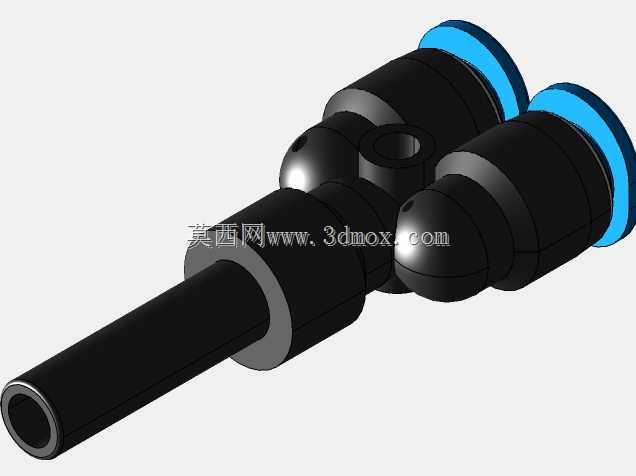

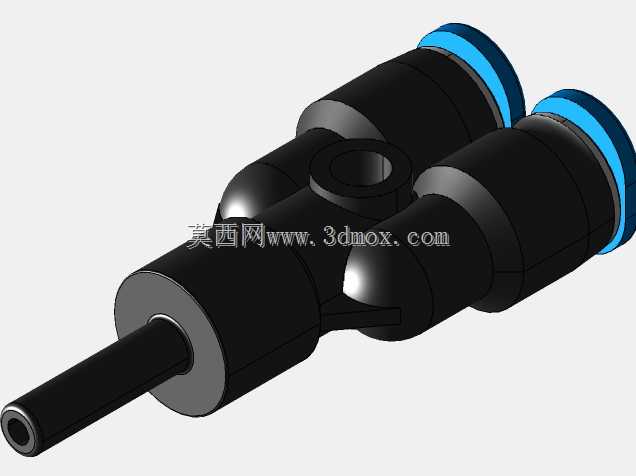

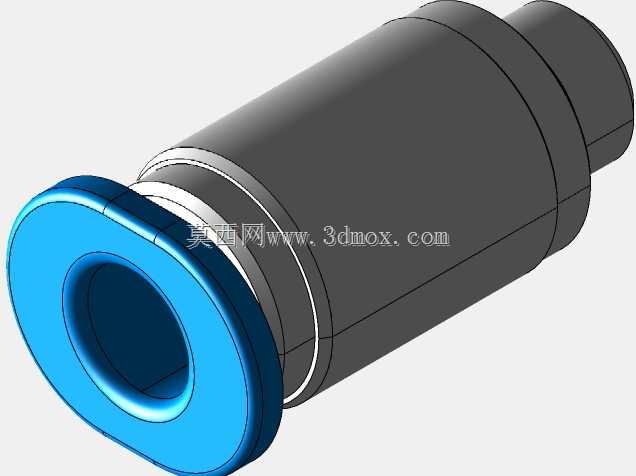

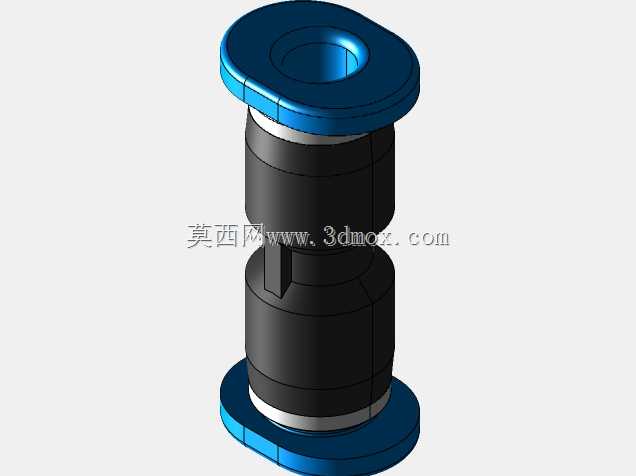

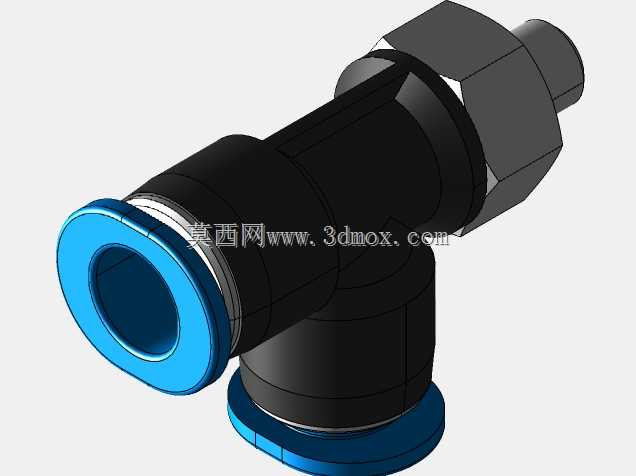

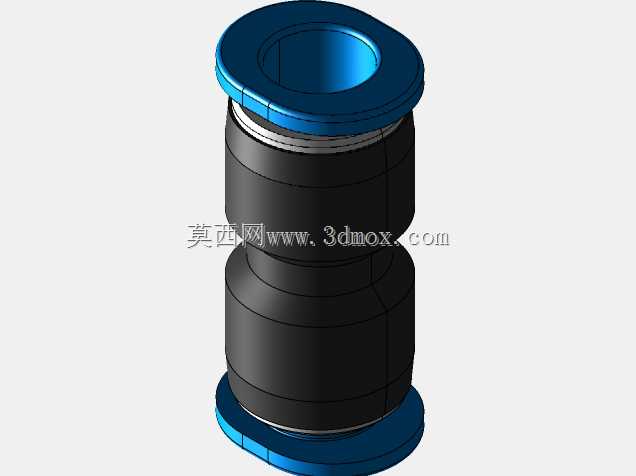

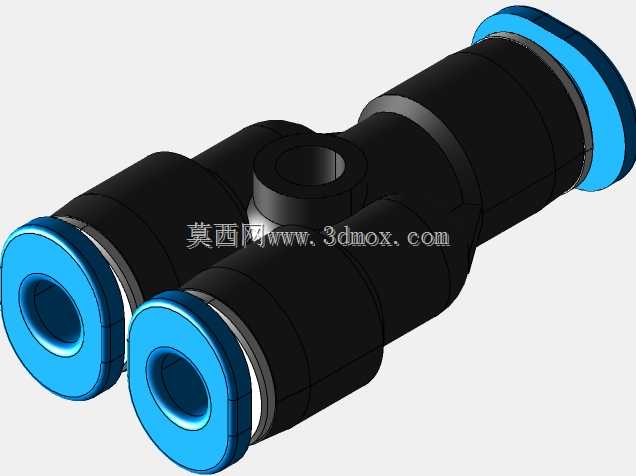

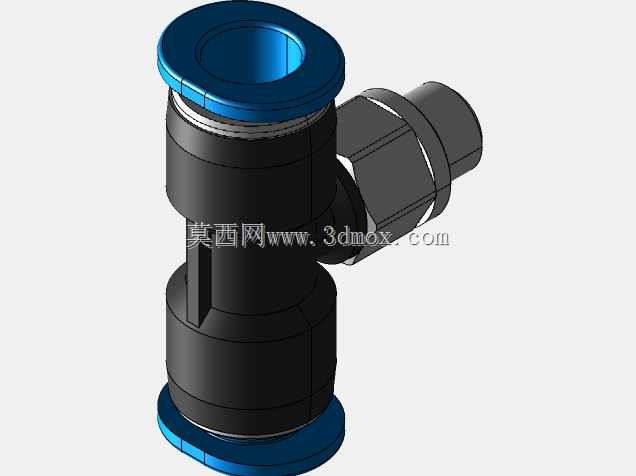

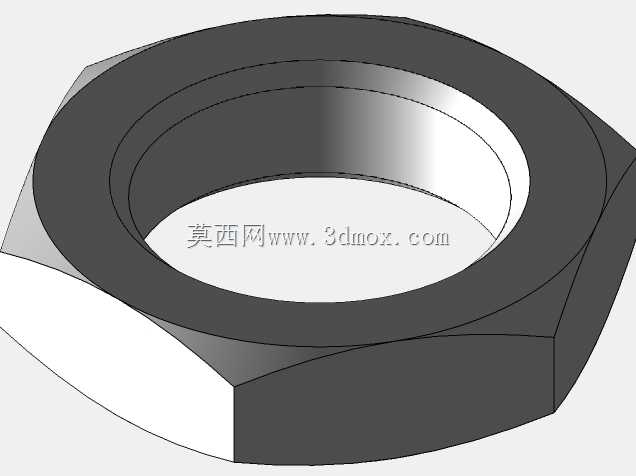

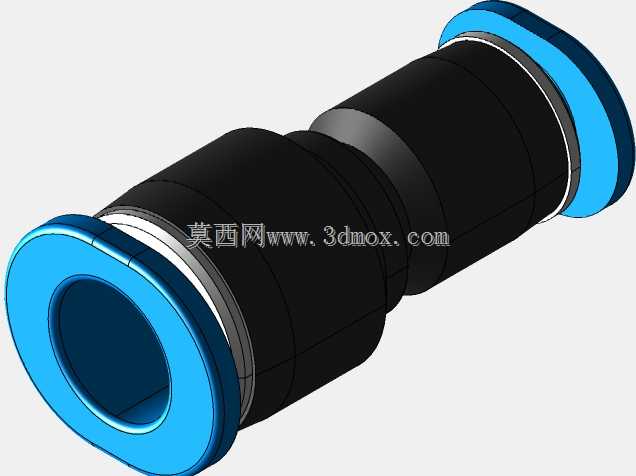

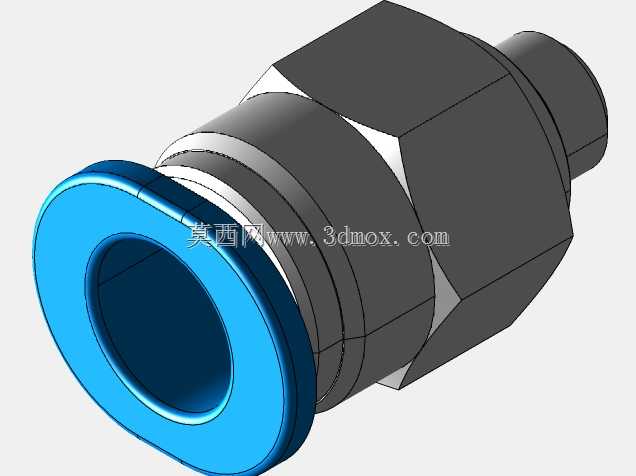

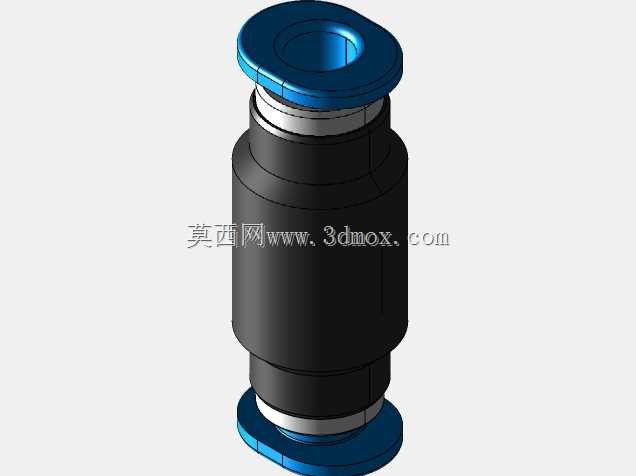

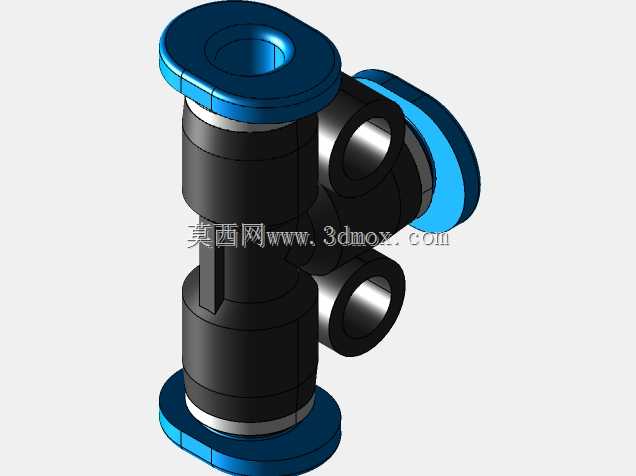

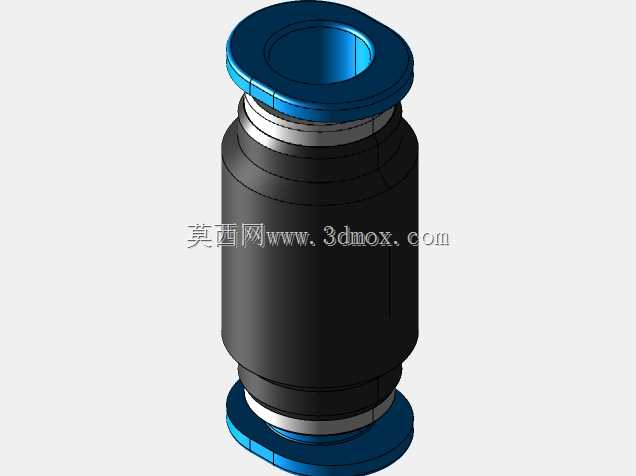

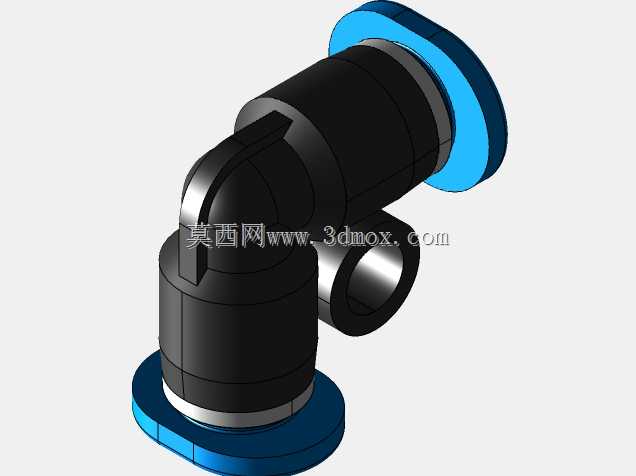

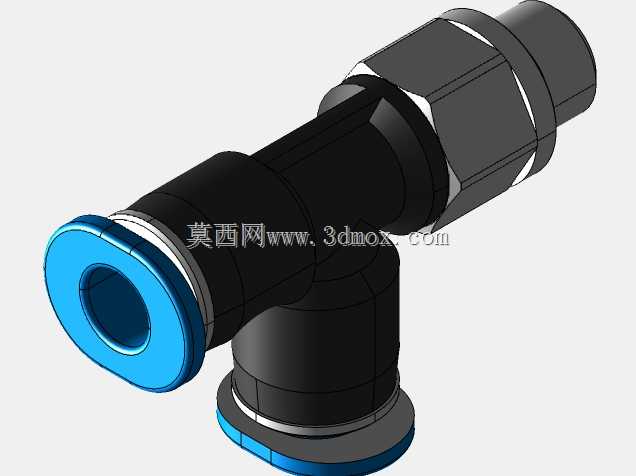

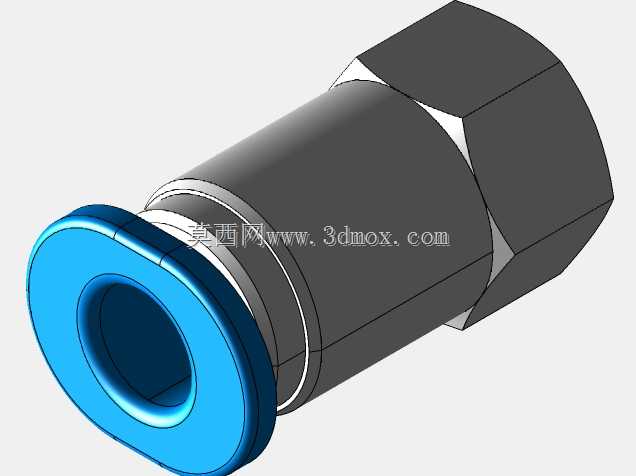

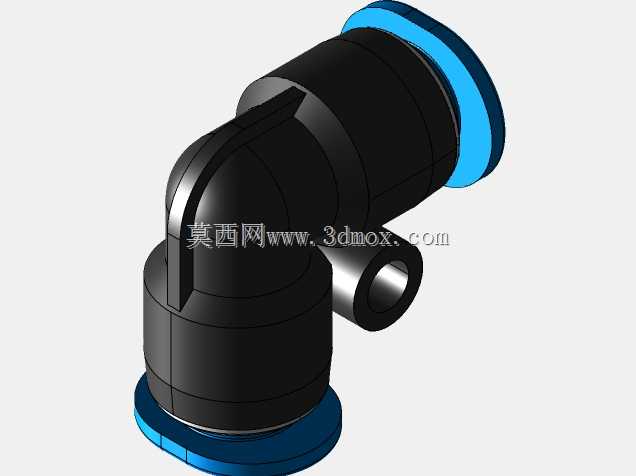

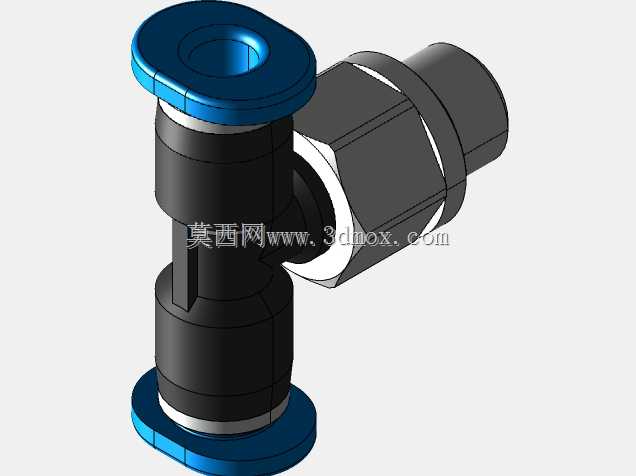

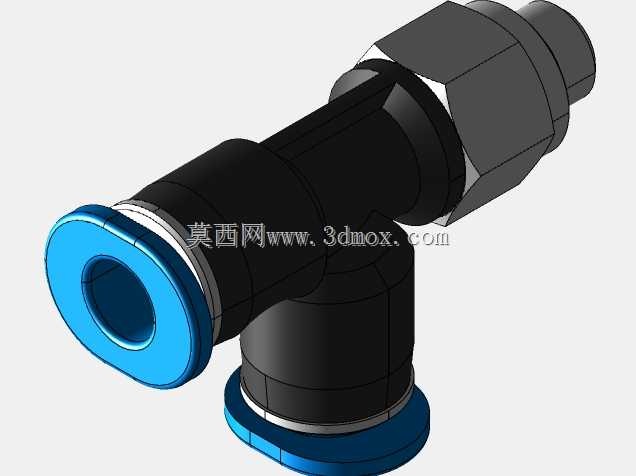

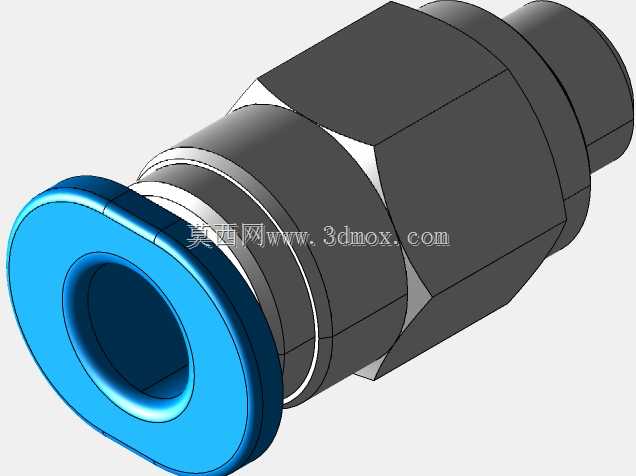

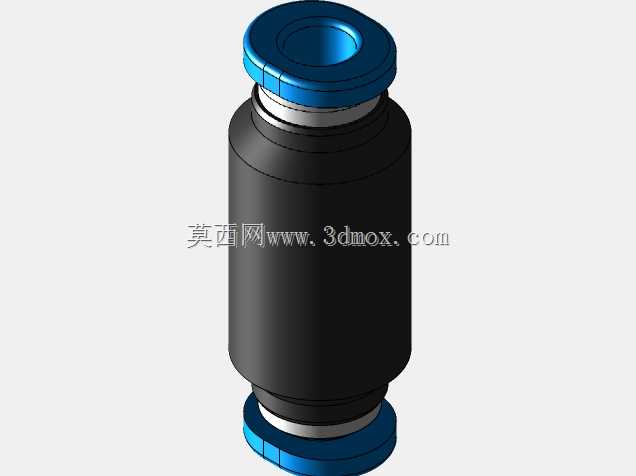

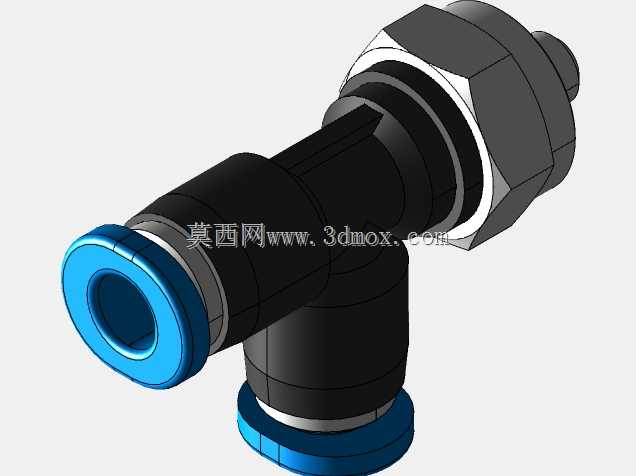

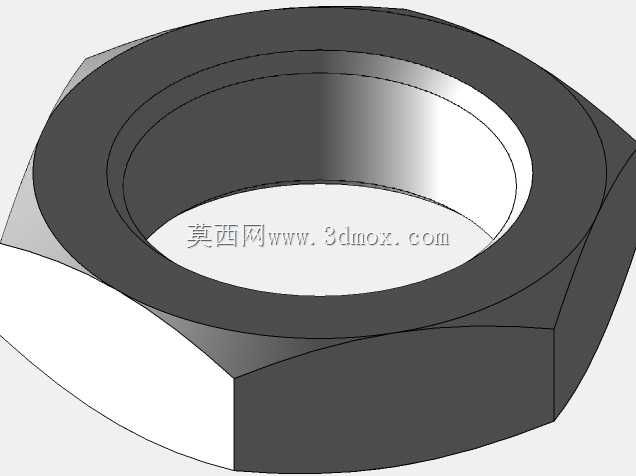

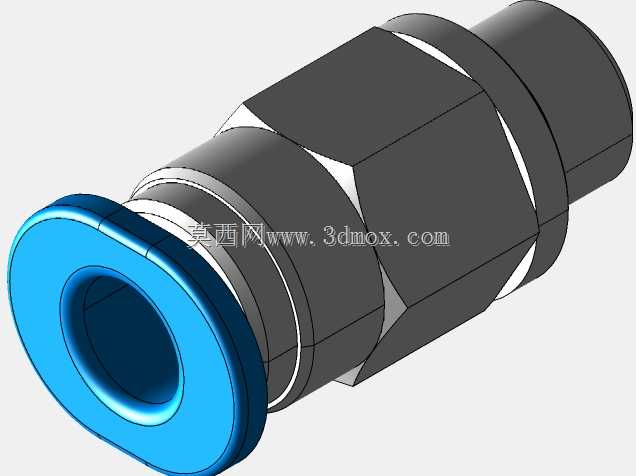

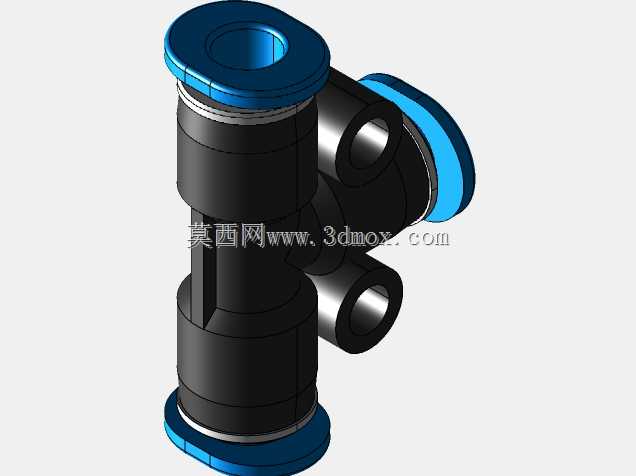

紧凑型一触式直角气动快插接头结构

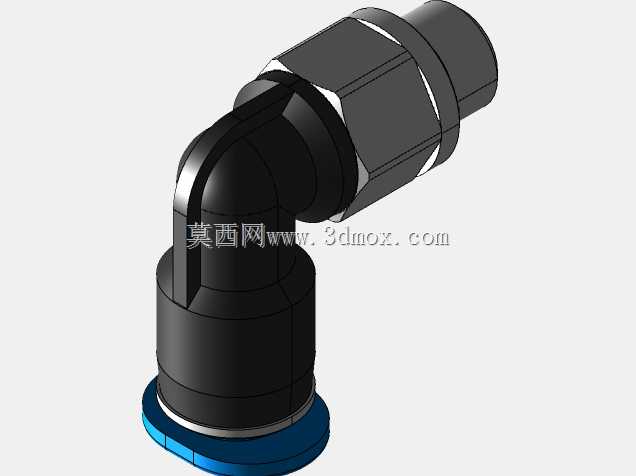

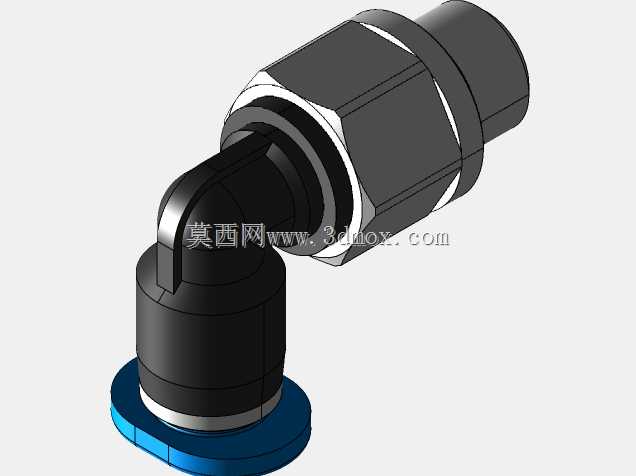

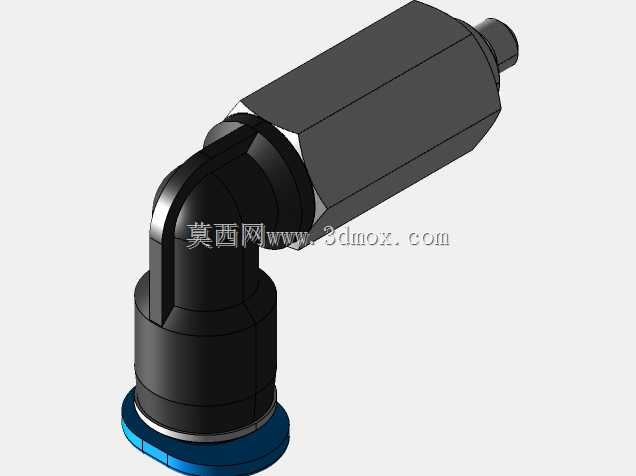

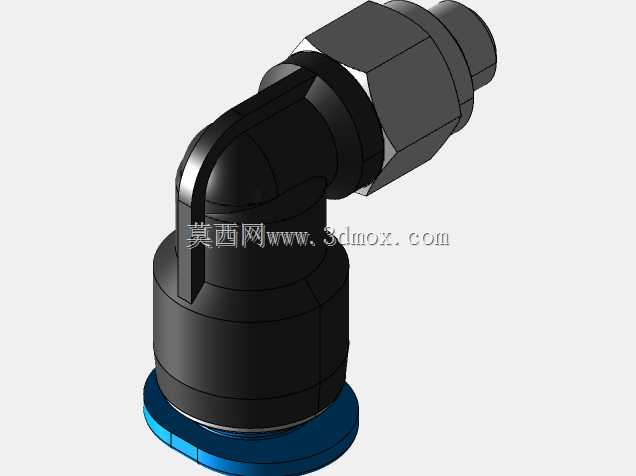

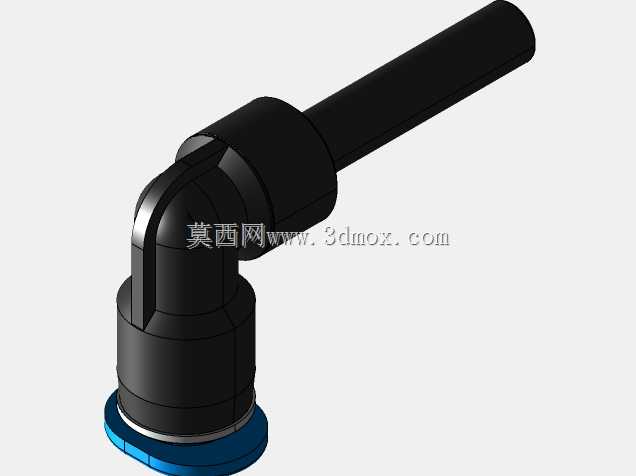

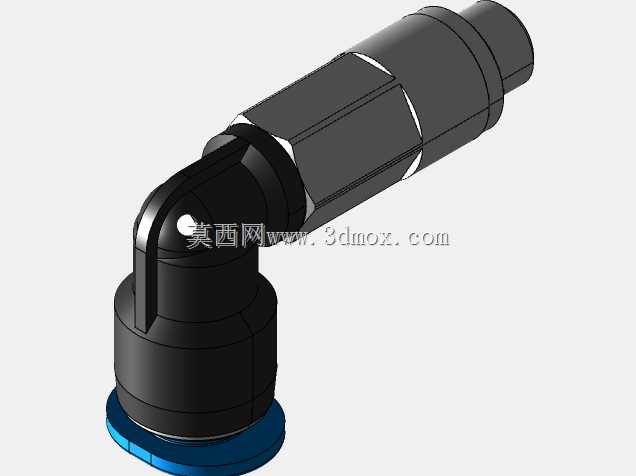

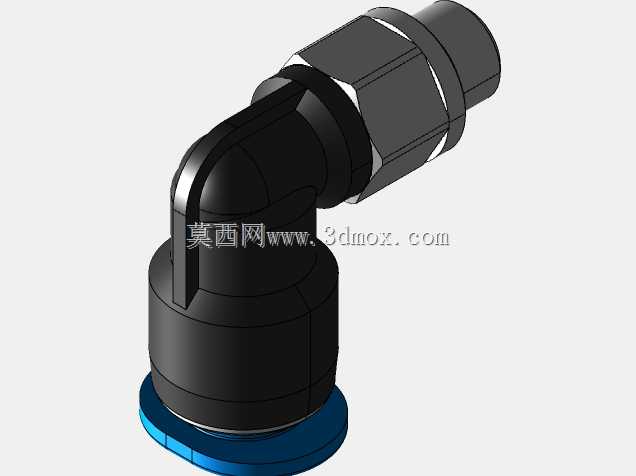

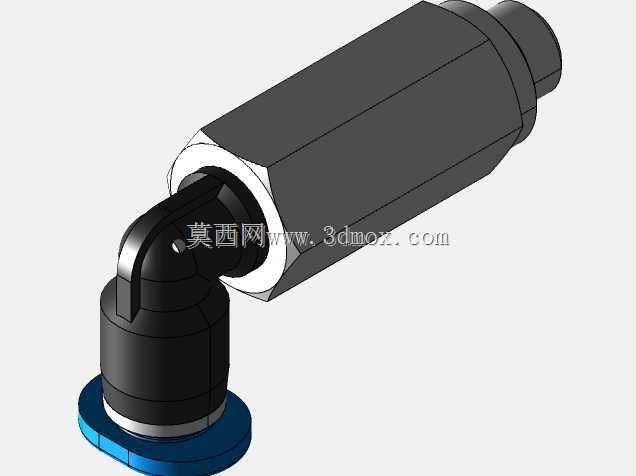

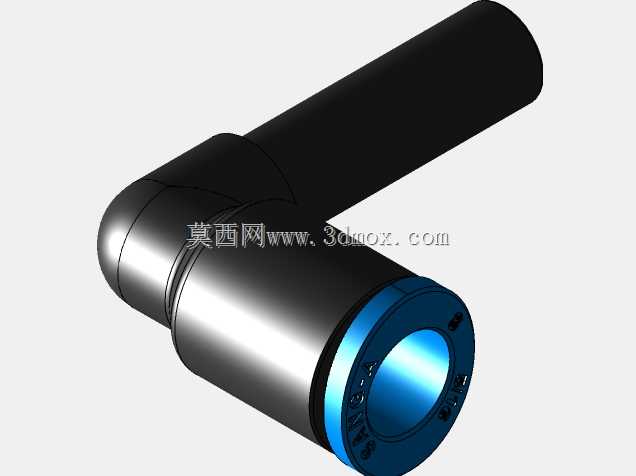

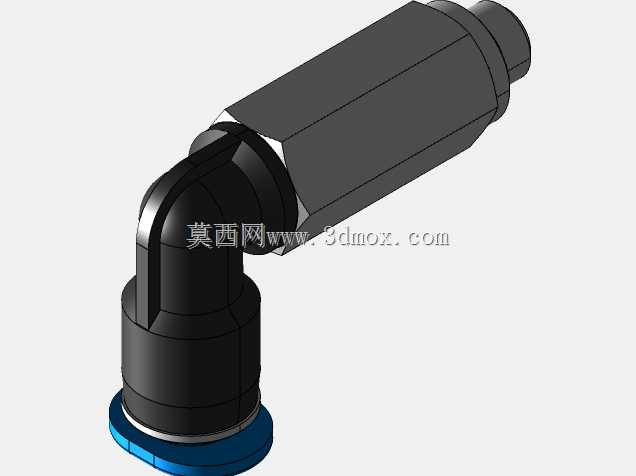

　　在气动回路搭建的现场场景里，这类直角布局的一触式快插接头是压缩空气管路转向连接的核心基础元件，常见于自动化生产线气动阀岛出线端、小型气动执行元件的进气口转接、设备内部狭小空间的气路排布场景，尤其是设备侧板与气动元件间距不足80mm的紧凑安装位，直型接头无法完成管路弯折避让的工况下，这类90度转向的接头能大幅降低管路弯折应力，避免PU气管因长期小半径弯折出现的开裂漏气问题。

　　从功能特性来看，这款接头采用一触式锁紧结构，气管插入时无需额外工具，直接将裁切平整的气管推入接头插入口，内部的弹性卡爪会自动卡紧气管外壁，配合内置的NBR密封圈实现端面密封，常规工况下0-1MPa的压缩空气工作压力范围内不会出现泄漏，拆卸时只需要按压接头端部的蓝色释放环，卡爪会自动松开，即可快速拔出气管，相比传统的卡套式、拧扣式接头，管路装拆效率能提升70%以上，非常适合需要频繁调整气路、设备维护频次较高的生产场景。接头的直角转弯位置采用圆弧过渡流道，内部没有直角突变的流道台阶，压缩空气通过时的局部压力损失比普通直角接头低15%左右，能有效降低回路的压力损耗，保证末端气动执行元件的输出力稳定。

　　从设计思路层面，这款接头做了紧凑型的尺寸优化，相比常规同通径的L型快插接头，整体的轴向安装长度缩短了22%，转弯处的外轮廓做了切边处理，在并排安装多个接头的阀岛位置，相邻接头的最小安装间距可以缩小到2mm，不会出现接头本体互相干涉的问题，能大幅压缩阀组的整体安装空间。接头的主体部分采用镀镍黄铜材质，表面做了钝化处理，在常规工业环境下具备不错的防锈能力，不会因为车间内的切削液雾气、潮湿空气出现本体锈蚀卡滞的问题；端部的释放环采用蓝色POM材质，耐磨性能优异，反复按压拆卸的寿命可以达到5000次以上不会出现开裂、变形问题；内部的锁紧卡爪采用不锈钢冲压成型，卡齿的角度做了15度的优化设计，卡紧气管时不会过度切入气管外壁造成气管损伤，同时在0.5MPa的工作压力下，气管的拉脱力能达到300N以上，不会出现管路受拉扯时脱开漏气的问题。

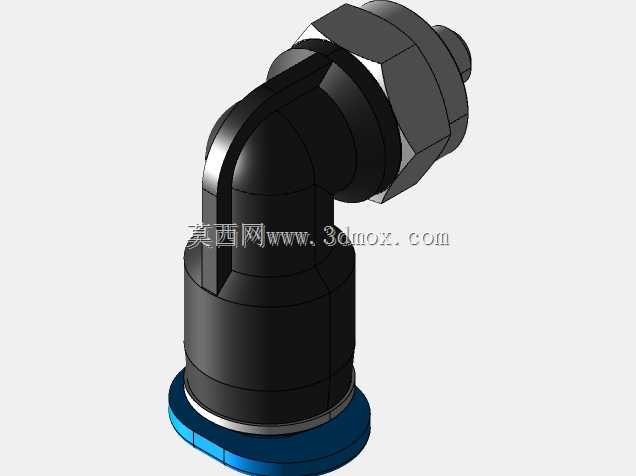

　　关于安装边界的尺寸细节，这款接头的插管端外径与对应通径的气管外径匹配，插管深度有明确的尺寸限位，气管插入到位后会碰到内部的限位台阶，避免气管插入过深顶到转弯流道造成通径减小，或是插入过浅导致密封失效；接头的外螺纹端采用标准G类圆柱管螺纹，安装时配合生料带或是密封圈就能实现端面密封，螺纹的有效旋合长度符合气动元件的通用安装标准，不需要额外加工沉孔就能直接安装在阀块、气缸的进气口位置。在实际选型使用时需要注意，这类接头仅适用于压缩空气、惰性气体等中性介质的管路连接，不能用于有腐蚀性的气体、液体管路，同时工作环境温度需要控制在-5到60摄氏度之间，避免密封圈、释放环材质出现老化加速的问题。在三维建模过程中，这类接头的建模重点在于内部流道的圆弧过渡处理、卡爪的弹性避让空间预留、释放环的按压行程设计，建模时需要保证各零件的装配间隙合理，释放环按压2.5mm的行程下卡爪能完全张开，保证气管可以顺畅插拔，同时要注意接头外轮廓的安装避让尺寸，确保在密集排布的安装场景下，工具可以顺利按压到释放环完成气管拆卸操作，不会因为周围零件干涉导致维护时无法拆卸管路。
