伍尔特WP系列Redcube大电流接线插头结构

　　在工业电控柜内部布线、大功率测试台架接线、新能源低压配电回路搭建这类场景里，大电流接插件的选型一直是结构设计和电气设计交叉环节里容易出问题的点——很多人只看载流参数选插头，忽略了安装边界、插拔受力、接线端固定方式这些实际装配里的细节，最后要么现场装不上，要么用久了接触不良烧蚀。这套Redcube系列插头的结构设计，刚好针对这类50A级别的大电流接线场景做了针对性优化，从结构件的细节上能看到很多现场需求落地的设计点。

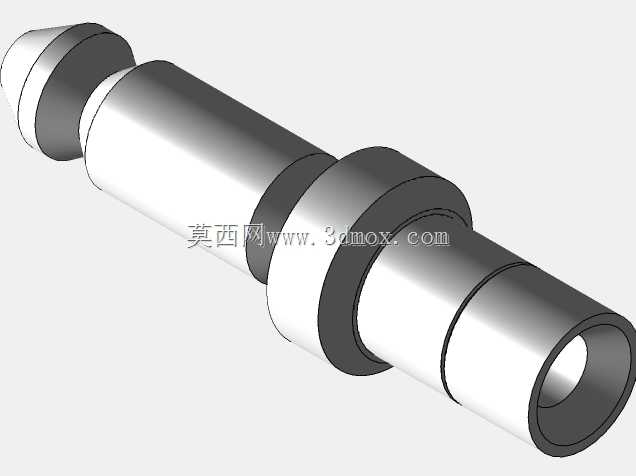

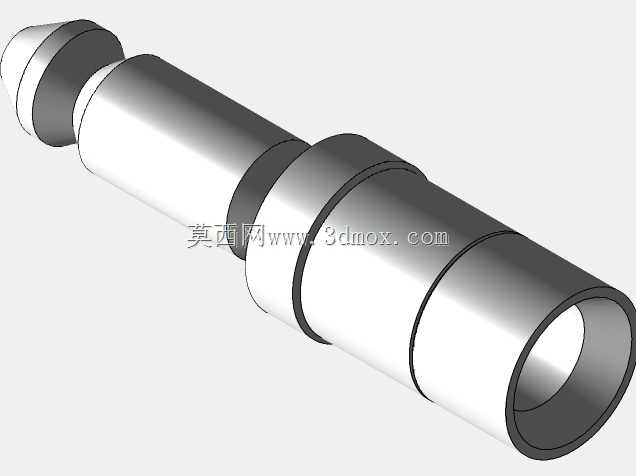

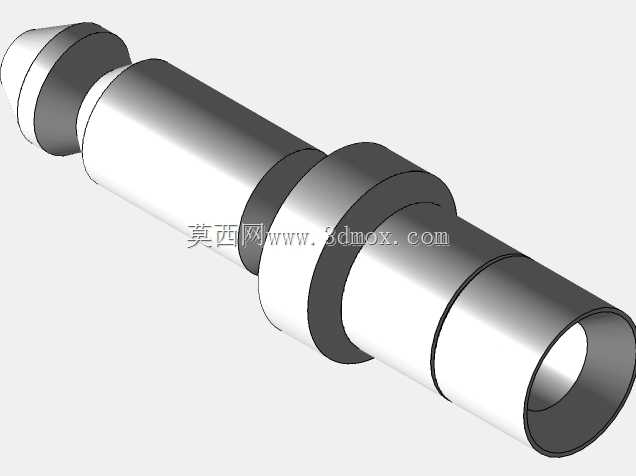

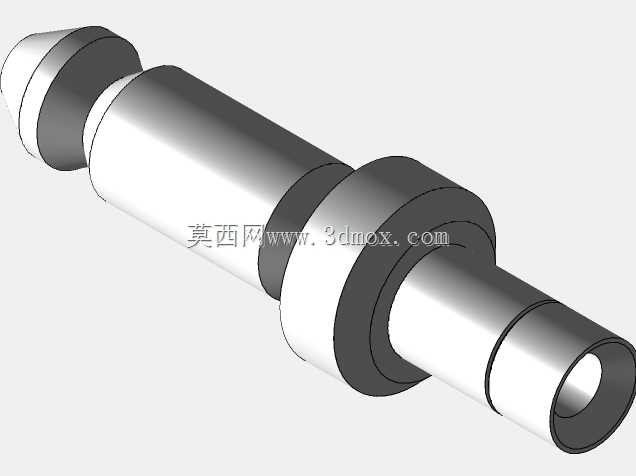

　　先看实际使用的场景，这类插头主要用在需要频繁插拔的大电流回路里，比如测试治具的电源输入输出端、模块化设备的动力对接位置、机柜内部分线单元的快接部位，和普通小电流信号插头不一样，大电流插头首先要解决的是接触电阻的问题，接触面积不够、接触压力不足，都会导致接头发热，长期运行就会出现氧化、烧蚀的问题。这套插头的插针部分采用了实心铜基材的结构，插合面做了圆滑的导向头，插拔的时候不会刮伤插座内部的接触弹片，插针根部和绝缘本体的配合位置做了止退台阶，装配的时候插针压入本体后不会因为反复插拔出现轴向窜动，避免了内部接线端受力松脱的问题。

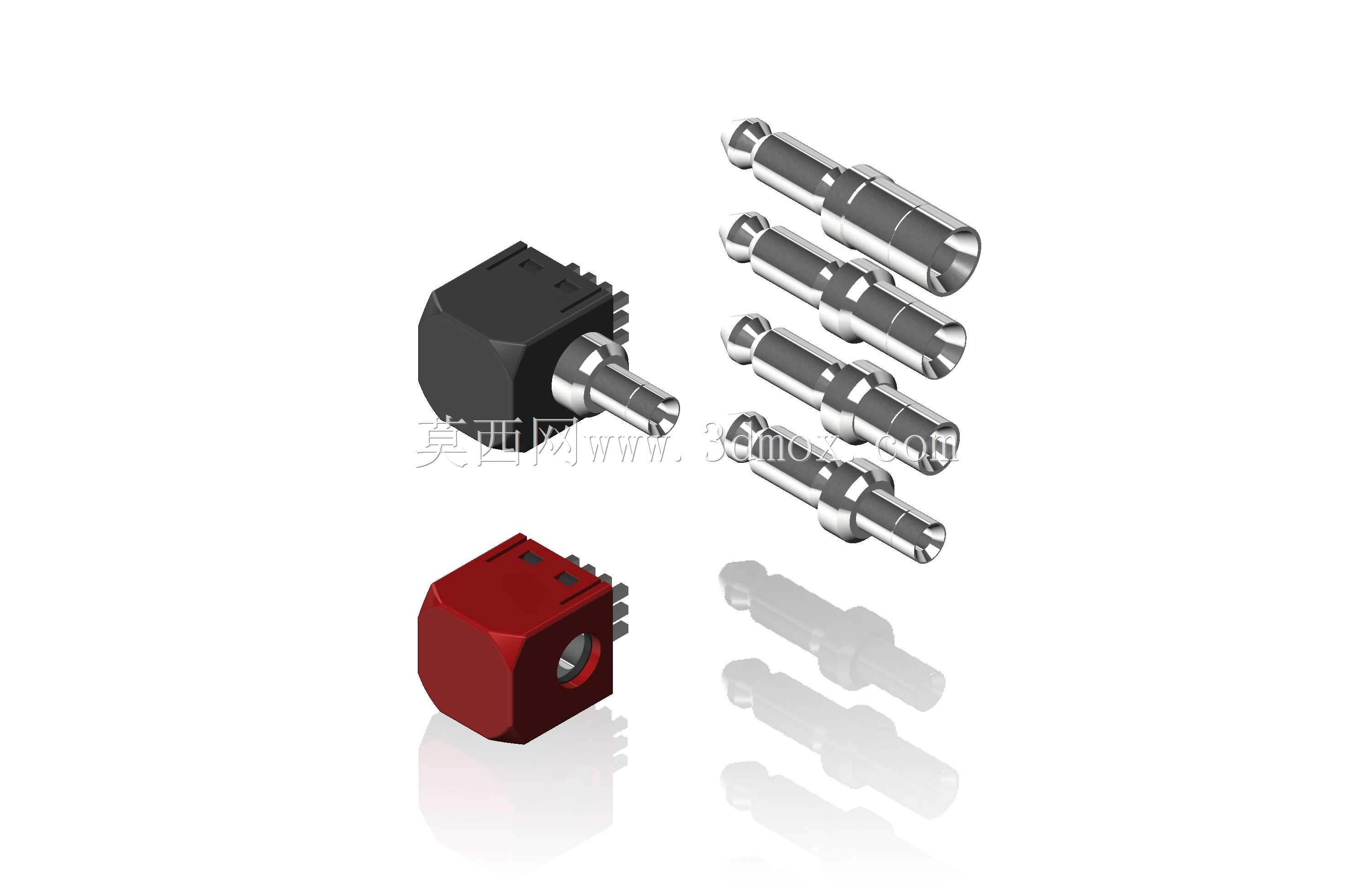

　　绝缘本体部分做了两种配色的区分，红色对应正极回路、黑色对应负极回路，现场布线的时候可以直接通过颜色区分回路，不用额外做标识，减少接线错误的概率。本体的安装端做了直插式的焊针或者压接端结构，针对不同的接线场景适配：如果是PCB板载安装，焊针的间距做了统一的标准化设计，刚好对应常规大电流PCB的走线间距，焊盘尺寸匹配常规波峰焊的工艺要求，不会出现焊盘太小载流不够、或者焊盘太大焊接时连锡的问题；如果是线缆压接的版本，本体尾部做了线缆导向的锥面，剥好线的线缆插入的时候不会被本体边缘刮伤线芯，压接位置的壁厚做了加强，压接后不会出现本体开裂的问题。

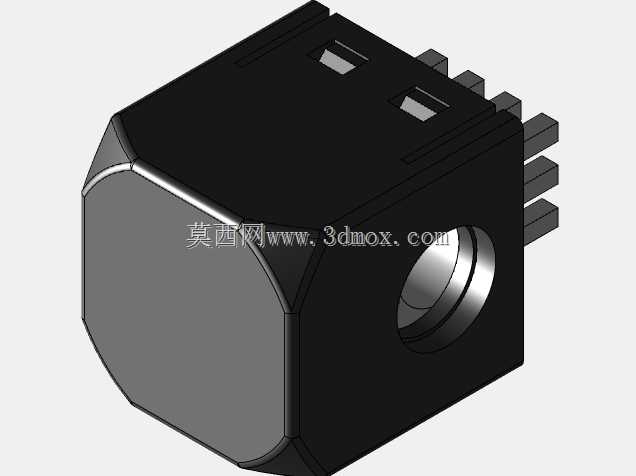

　　安装边界方面，这套插头的本体外形做了方正的切角设计，多个插头并排安装的时候，相邻插头之间不会出现干涉，本体侧面做了防呆的凸筋，和对应插座配合的时候，反方向是插不进去的，避免现场施工的时候正负极插反短路。插头的插拔力做了针对性的调校，单人徒手就可以完成插拔操作，同时插合后的保持力足够，设备运行过程中出现振动的时候不会松脱，不需要额外加装固定卡扣，减少了装配的零件数量，也降低了现场维护的复杂度。

　　从设计思路上看，这套插头没有追求多余的复杂结构，所有的结构特征都是围绕实际使用的痛点来的：插针的长度做了优化，插合的时候首先是接地针先接触，然后是动力针接触，拔开的时候动力针先断开，接地针后断开，符合电气安全的设计要求；绝缘本体的材料选用了耐温的工程塑料，长期在高温环境下运行不会出现变形、脆化的问题，表面做了哑光的纹理处理，手持插拔的时候不会打滑；插针的表面做了镀层处理，抗氧化的同时降低了接触电阻，长期使用也不会因为氧化导致接触性能下降。

　　在做设备结构布局的时候，选用这类插头要提前预留好插拔的操作空间，插头前方要留出足够的手指操作位置，不能被其他结构件挡住插拔路径；PCB布局的时候，插头的焊盘要做加大处理，并且走宽铜箔来匹配载流要求，如果是长期满负载运行的场景，还可以在焊盘位置增加露铜加锡的设计，进一步提升载流能力；线缆压接的时候，要根据线规选择对应的压接钳口，压接后要做拉拔测试，确保线芯和插针的连接可靠，避免运行过程中发热。另外要注意，这类插头的防护等级是针对机柜内部环境设计的，不能用在露天或者有液体飞溅的位置，如果是户外使用需要额外加装防水护套，这点在选型的时候要提前确认使用环境，避免选错型号导致后期故障。
