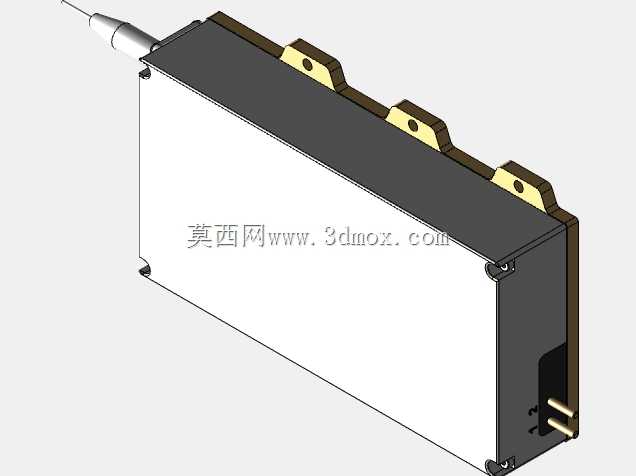

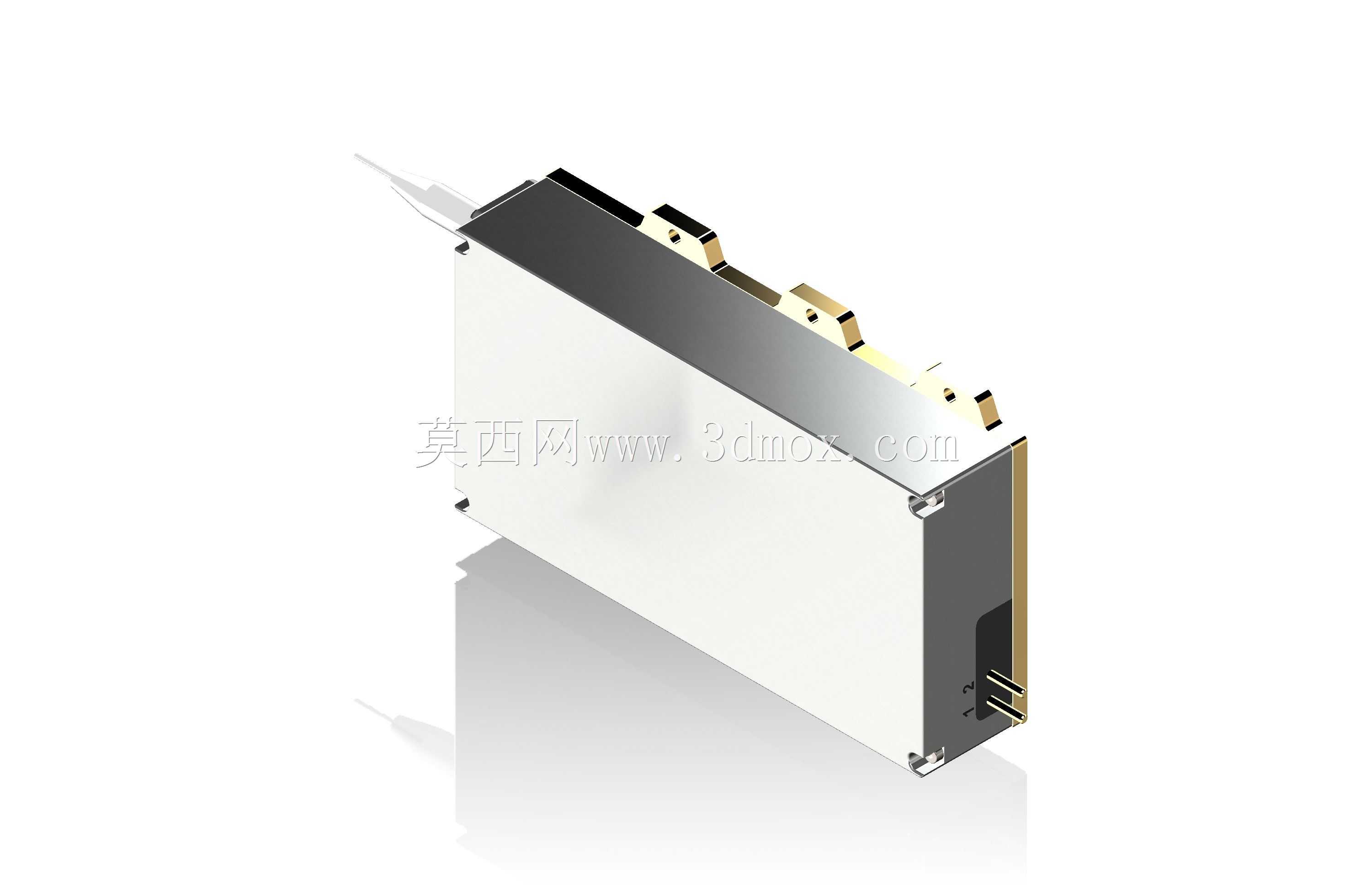

180W光纤耦合二极管激光器结构设计

　　在工业激光加工、精密光学检测、医疗激光设备的整机集成环节，光纤耦合二极管激光器是核心的光源输出单元，本次建模还原的180W功率等级器件，适配793nm波长的应用场景，对应型号的器件常被用于光纤激光器泵浦源、塑料焊接热源、激光医疗的浅表治疗光源等场景，在结构设计阶段需要兼顾光学耦合精度、散热效率、安装适配性多维度的工程需求。从实际选型适配角度看，这类封装形式的激光器采用密封式矩形金属壳体结构，壳体主体选用导热系数优异的铝合金材质做表面阳极氧化处理，既可以隔绝外界粉尘、水汽对内部光学芯片与耦合光路的侵蚀，也能为内部高功率工作的激光二极管提供足够的热传导路径，避免芯片结温过高导致的波长漂移、功率衰减问题。

　　壳体侧面预留的光纤输出端采用硬质护套做应力释放设计，避免设备装配、移动过程中光纤弯折角度超过最小弯曲半径，导致耦合效率下降甚至光纤断裂的故障；壳体另一侧的接插件引脚采用镀金工艺，降低接触电阻，同时引脚排布做防呆设计，避免装配时正负极接反烧毁芯片。在安装边界设计上，该器件的壳体底面为平整安装基准面，预留的安装孔位适配行业通用的光学平台安装孔距，既可以通过压块直接固定在水冷散热板上，也可以搭配定制的安装支架集成到整机光路中，安装时需要保证底面与散热面的平行度公差控制在0.05mm以内，配合导热硅脂填充接触间隙，保证热阻处于设计阈值内。从内部结构的建模逻辑来看，首先要还原内部激光二极管阵列的排布位置，

　　保证芯片出光面与耦合透镜组的光轴同轴度公差符合设计要求，透镜组的固定结构采用低热膨胀系数的金属材质，避免设备工作升温后透镜位移导致耦合效率下降；光纤端的固定结构采用微调压装设计，在生产装配阶段可以通过微米级的位置调整，让二极管阵列的输出光束最大程度耦合进传输光纤，调整到位后通过紫外固化胶做永久固定，保证长期工作的稳定性。在实际工程应用中，这类180W功率的光纤耦合二极管激光器，相比同功率的气体激光器、固体激光器，具备电光转换效率高、体积紧凑、寿命长的优势，不需要复杂的水冷管路，仅通过常规的工业水冷板或者强制风冷散热即可满足满功率连续工作的散热需求，在小型化激光加工设备、便携式激光检测设备中应用占比逐年提升。

　　建模过程中对壳体的边角做了R角过渡处理，既符合钣金加工、铣削加工的工艺要求，避免锐边划伤装配人员，也能减少壳体应力集中，提升长期高低温循环工作下的结构可靠性；壳体表面的标识区域预留了激光打标的平面位置，方便生产环节标注功率、波长、序列号等产品信息。对于设备集成的结构工程师而言，在做整机布局时需要注意，该激光器的光纤输出端需要预留至少30mm的直线段长度，避免光纤根部过度弯折，同时接插件一侧需要预留足够的接线空间，方便供电线缆、温控传感器线缆的插拔维护；散热面的设计需要保证与激光器壳体底面的接触面积不低于壳体底面积的90%，避免局部热阻过高导致的芯片过热保护。从结构细节来看，壳体的拼接处采用激光焊接工艺做密封处理，防护等级达到IP54以上，可以适配多数工业车间的工作环境，不需要额外做防尘罩设计；顶部的盖板采用螺丝锁附结构，方便生产阶段的光路调试与后期的故障维修，螺丝孔位做均匀排布，保证盖板压紧力均匀，避免壳体变形挤压内部光学元件。
