诺信EFD Performus X15气动式点胶机结构

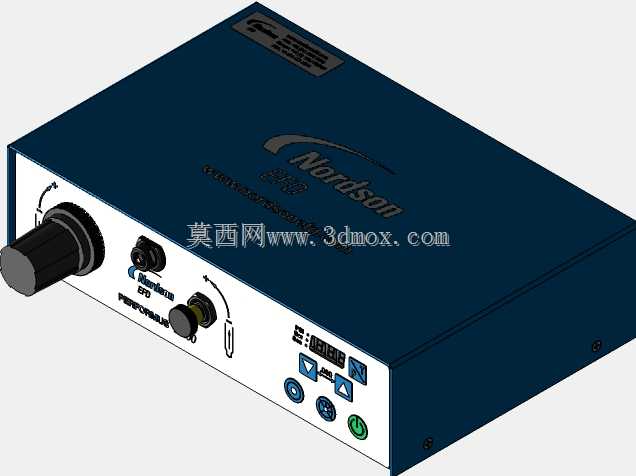

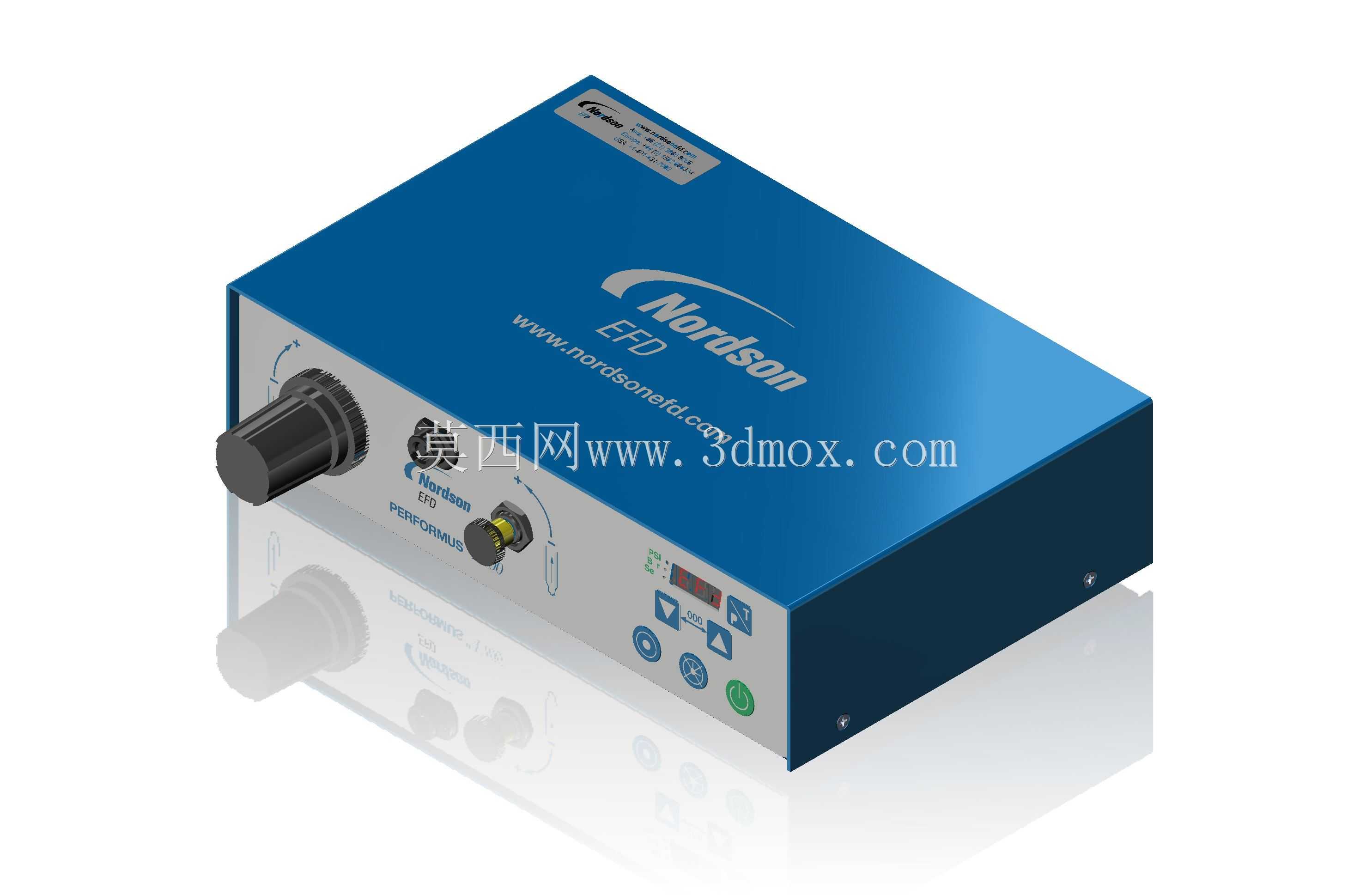

　　这款点胶设备的三维结构还原，完全围绕车间实际点胶作业的使用需求搭建，从面板布局到壳体安装边界，都贴合产线操作人员的使用习惯与设备集成要求。在消费电子组装产线里，这类设备常被布置在工位台面上，配合工装夹具完成PCB板元器件的固定胶点涂、手机边框密封胶涂布，也能适配医疗器械组装环节的微量试剂点涂、汽车电子插件的绝缘胶覆盖，0-1bar的压力输出区间刚好覆盖低粘度瞬干胶、中粘度UV胶到高粘度锡膏的常规点胶需求，不会因为压力上限过高导致胶液喷溅，也不会因为压力下限不足出现胶点断连的问题。从结构设计逻辑来看，设备主体采用方正的金属壳体，顶面做了品牌标识的丝印区域，侧面预留散热间隙，前面板的操作控件全部按照操作频率排布：

　　最左侧的大尺寸调压旋钮是日常调整出胶压力最常用的部件，特意做了防滑滚花处理，操作人员戴防静电手套也能快速拧动调整，旁边搭配的压力接口做了快插结构设计，适配车间通用的6mm气管，不需要额外转接头就能快速接入压缩空气气源。调压旋钮旁的数显窗口可以实时显示当前输出压力，下方的三个功能按键分别对应定时点胶、连续点胶、模式切换功能，最右侧的绿色启动按钮做了凸起设计，盲操作也能准确触发，旁边的接口用来连接点胶针筒或者脚踏开关，满足手动触发和自动产线触发两种使用场景。设备的安装边界完全适配常规工业工位的安装要求，壳体底部做了四个防滑橡胶脚垫，直接放置在防静电工作台面上不会出现滑动，整体宽度不超过200mm，深度不超过180mm，

　　高度控制在80mm以内，就算在排布紧凑的半自动点胶工位上，也不会占用过多操作空间，不会和旁边的胶筒架、固化灯支架产生干涉。壳体的钣金折弯处全部做了圆角处理，避免操作人员取放设备时被锐边划伤，内部的气路通道做了集成式设计，把调压阀、电磁阀、气路接头全部整合在壳体内腔，没有外露的气路管线，既避免了车间环境里的灰尘、胶液滴落堵塞气路，也让设备外观更整洁，日常清洁台面时只需要擦拭壳体表面即可，不需要清理外露管线的积灰。从功能适配性来看，这款设备的结构设计充分考虑了不同流体的点胶需求，前面板的调节控件可以配合不同口径的点胶针嘴，实现从0.001ml到几十毫升的点胶量调整，定时模式下可以通过参数设定保证每个胶点的一致性，

　　避免人工手动控制出胶时间导致的胶点大小不均，在批量组装作业里能大幅降低胶液浪费，提升点胶工序的良率。设备背面预留了电源接口和气源输入接口，接口位置做了下沉式设计，插接电源线和气管之后，插头不会突出壳体背面，就算把设备靠在工位挡板上放置，也不会压到线材导致接触不良。在三维建模过程中，所有控件的操作行程都做了还原，调压旋钮的旋转角度、按键的按压行程、接口的配合尺寸都和实际设备保持一致，结构设计人员在做产线工位布局、点胶工装设计的时候，可以直接调用这个模型做干涉检查，不需要反复测量实际设备尺寸，能大幅缩短工位设计的周期，也能提前预判设备和工装、操作人员操作空间的匹配问题，避免设备进场之后才发现空间不足需要重新调整工位布局的问题。
