Bourns系列多规格微调电位器结构

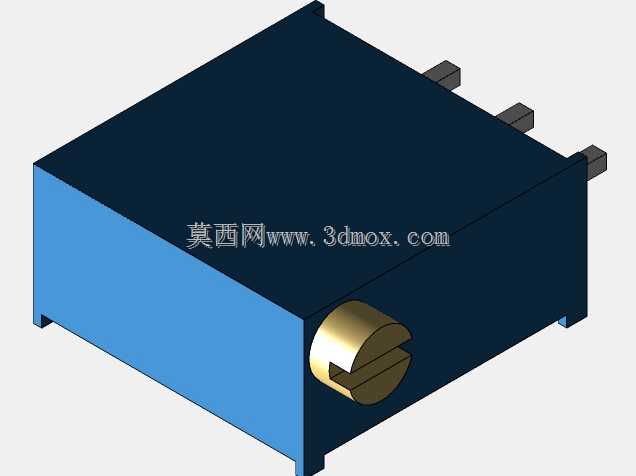

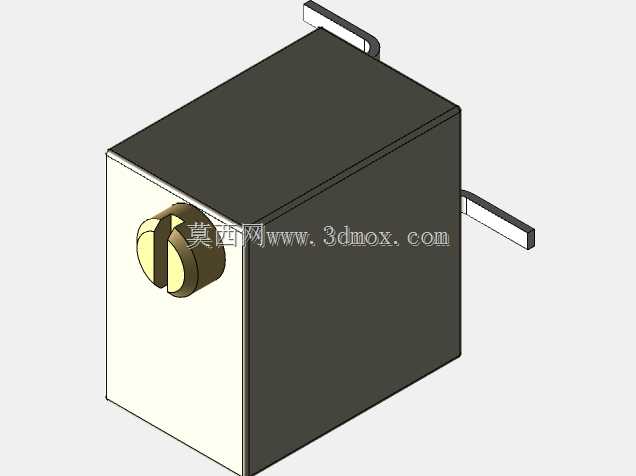

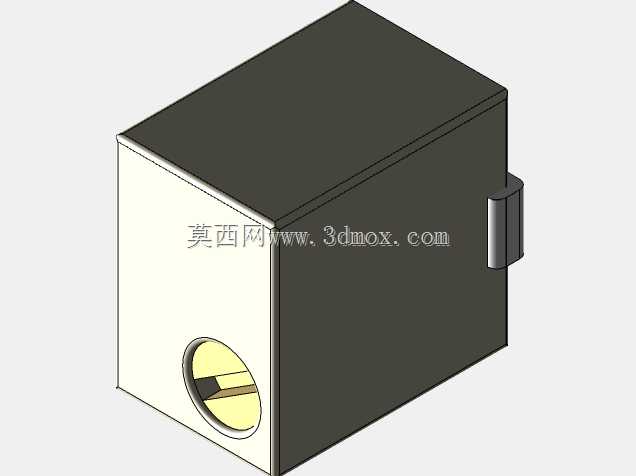

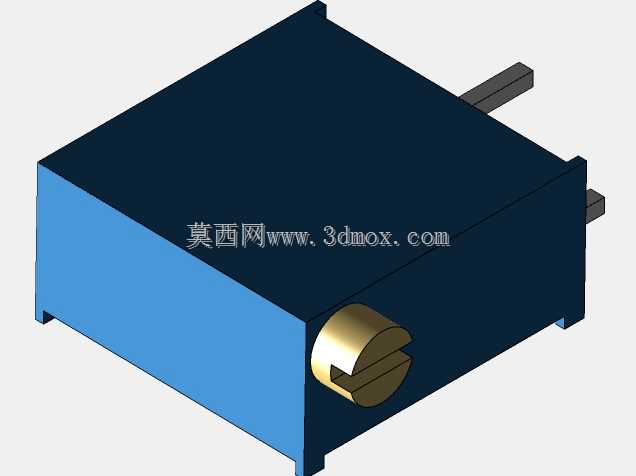

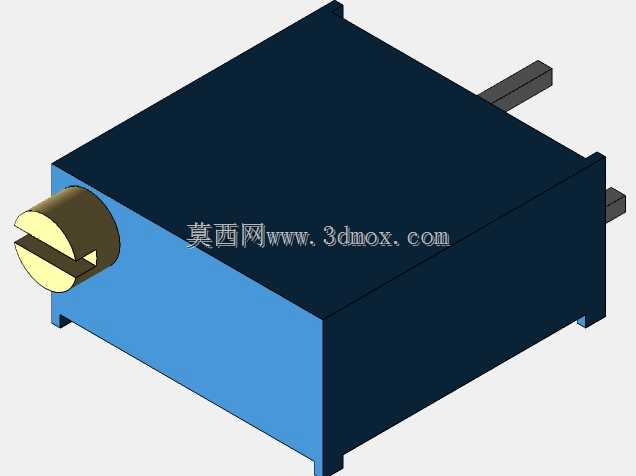

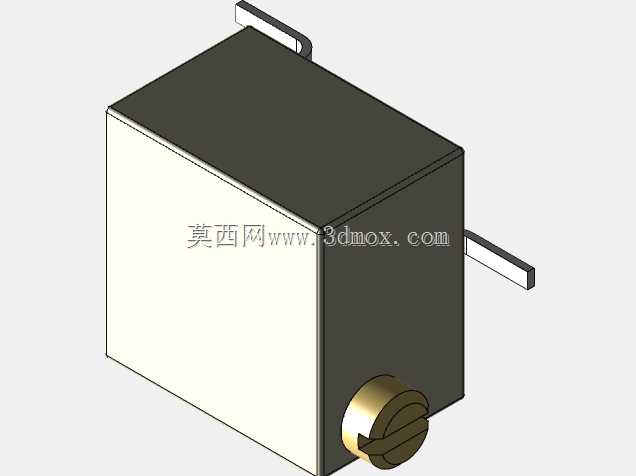

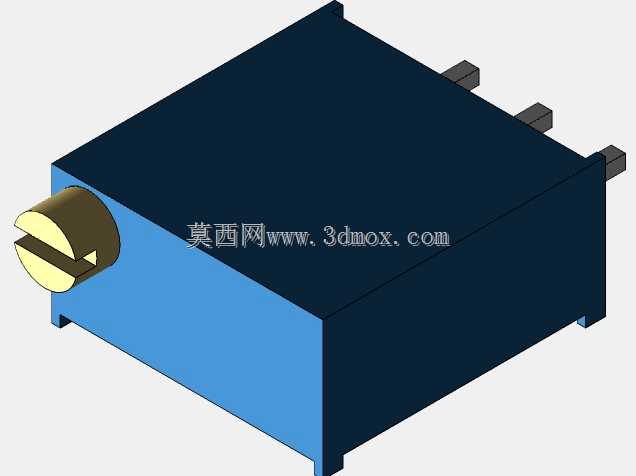

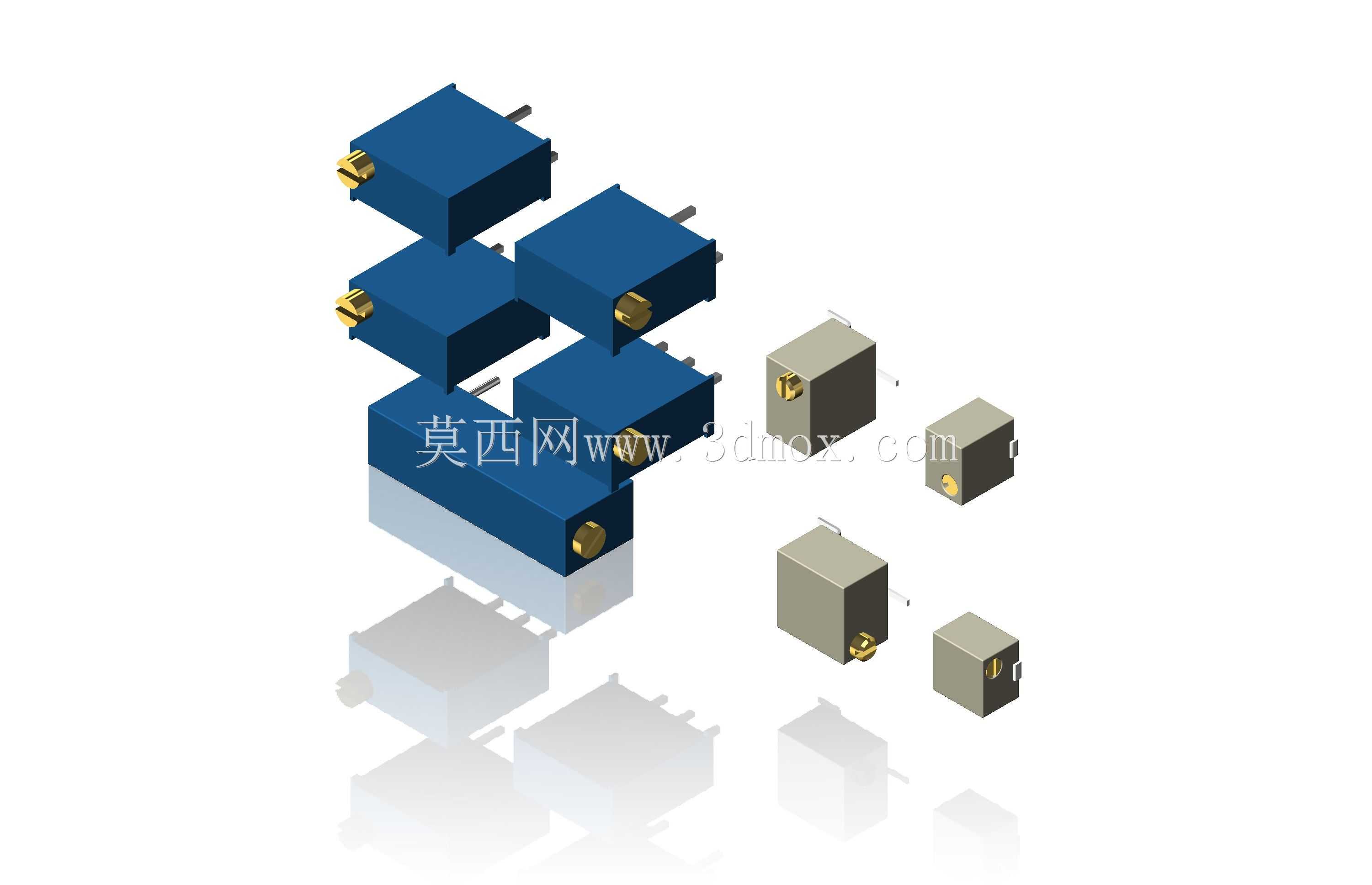

　　这类微调电位器是电子电路调试环节里的基础被动元件，日常在工控板卡校准、消费电子参数微调、仪器仪表量程调校场景里都有大量应用，和面板外露的大尺寸可调电位器不同，这类微调器件大多是焊接在PCB板内部，仅在生产调试、售后校准阶段用螺丝刀调节，不需要用户日常频繁操作，所以结构设计上优先考虑焊接可靠性、调节稳定性和占用板卡面积的合理性。从结构细节来看，该系列涵盖了不同封装尺寸的规格，既有侧调、顶调两种调节方向的区分，也有单圈、多圈调节精度的差异，能适配不同板卡布局的安装需求。侧调款式的调节槽位于器件侧面，适合板卡堆叠间隙较小、顶部没有操作空间的安装场景，调节时螺丝刀从器件侧边伸入操作；顶调款式的调节槽位于器件顶面，适合板卡上方预留操作空间、

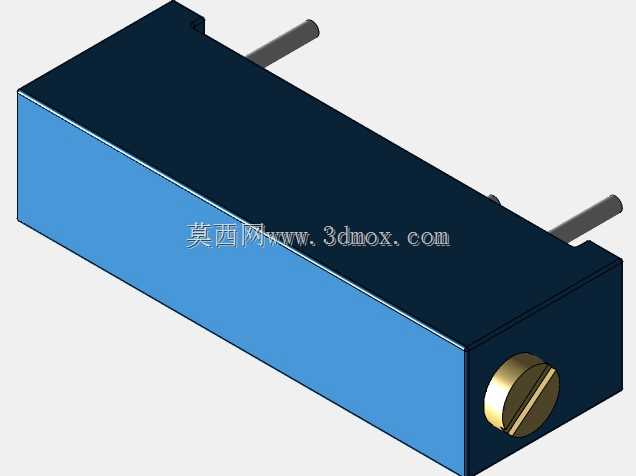

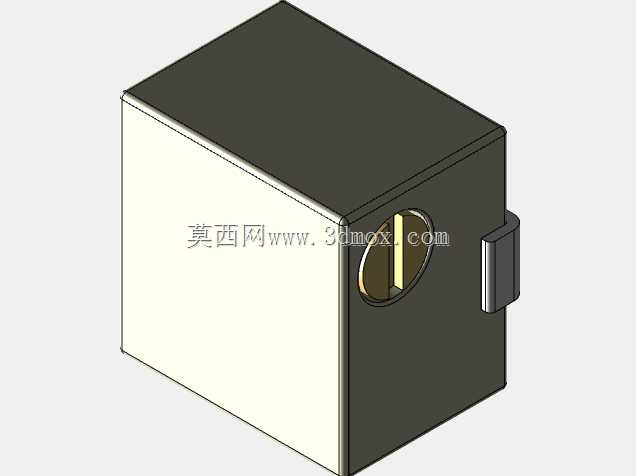

　　调试工位从正上方操作的生产线场景，不同调节方向的选型完全由PCB的布局空间、生产调试的操作路径决定。设计这类元件的三维模型时，首先要还原的是引脚的成型尺寸和焊盘对应位置，这类直插式微调电位器的引脚大多采用铜质镀锡材质，引脚伸出长度、引脚间距直接决定了PCB封装设计的准确性，建模时需要严格对应实际器件的引脚跨距、引脚直径，避免出现封装不匹配导致的焊接浮高、引脚过孔无法插入的问题。其次是调节端的结构细节，不管是侧调还是顶调款式，调节槽的尺寸、深度都要和标准螺丝刀头匹配，模型里还原调节槽的位置和尺寸，能帮助结构工程师在做板卡布局时提前预判调节操作的空间，避免周边器件过高挡住调节路径，比如在板卡上布置电容、接插件等较高元件时，需要和微调电位器的调节端预留至少3mm的操作间隙，否则调试时螺丝刀无法顺利插入调节槽，会大幅降低生产调试的效率。从安装边界来看，不同规格的微调电位器本体高度、长宽尺寸都有明确的适配范围，小尺寸规格的本体边长仅几毫米，适合高密度布板的便携类电子设备，大尺寸多圈规格的本体尺寸稍大，调节精度更高，适合需要精准校准参数的测量类仪器电路。模型里还原的金属调节端嵌件、塑壳本体的分模线、引脚的折弯角度，都能帮助结构工程师在做器件干涉检查时更贴近实际装配效果，比如在做板卡装配到外壳的间隙检查时，微调电位器的本体高度是板卡整体厚度计算的一部分，如果模型尺寸偏差，很容易出现外壳压到电位器本体、导致调节轴被卡滞无法转动的问题。

　　这类微调电位器的内部核心是电阻体和滑动刷片结构，外部塑壳采用耐高温的工程塑料材质，能适配波峰焊、回流焊的高温焊接环境，建模时还原塑壳的外形轮廓，也能帮助热仿真工程师在做板卡热分布分析时，准确对应器件的材质参数，提升热仿真的参考价值。在实际选型应用中，这类微调器主要用来校准电路的分压参数、调整信号增益、设定阈值电压，比如在传感器信号调理电路里，通过微调电位器调整放大电路的增益，让传感器输出的信号范围匹配后级AD采集的量程；在电源电路里，通过微调电位器调整输出电压的基准值，让电源输出电压稳定在设计要求的范围内。不同规格的微调器调节行程不同，单圈款式的调节角度约270度，适合粗调场景，多圈款式的调节圈数可达十几圈，调节精度更高，

　　适合需要精细校准参数的电路。做三维建模时，除了还原器件的外形尺寸，还要注意不同规格之间的安装孔位、引脚位置的差异，同系列不同型号的微调器虽然外观相似，但引脚间距、本体高度可能存在毫米级的差异，不能直接套用同一款模型缩放，必须对应实际规格的尺寸参数建模，否则会给PCB设计、结构装配带来隐患。另外，这类器件的金属调节端和塑壳的配合间隙也需要在模型里有所体现，实际器件的调节轴和塑壳之间存在微小的活动间隙，建模时如果做成完全零配合的状态，在做装配仿真时会出现过盈约束的错误，影响仿真结果的准确性。在板卡布局的实际应用中，微调电位器的摆放位置也有讲究，尽量远离板卡上的发热大功率器件，避免长期高温环境导致电阻体参数漂移，影响电路校准的精度；同时也要尽量远离板卡上的强干扰走线，避免调节时引入信号干扰，这些布局要求虽然是电路设计的内容，但准确的三维模型能帮助工程师在布局阶段直观看到器件的相对位置，提前规避不合理的摆放。
