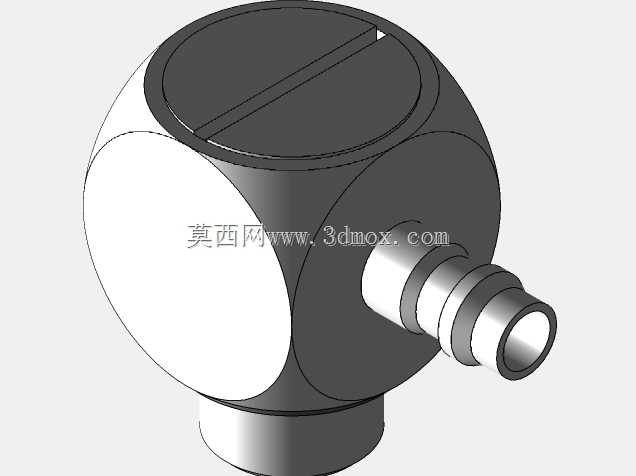

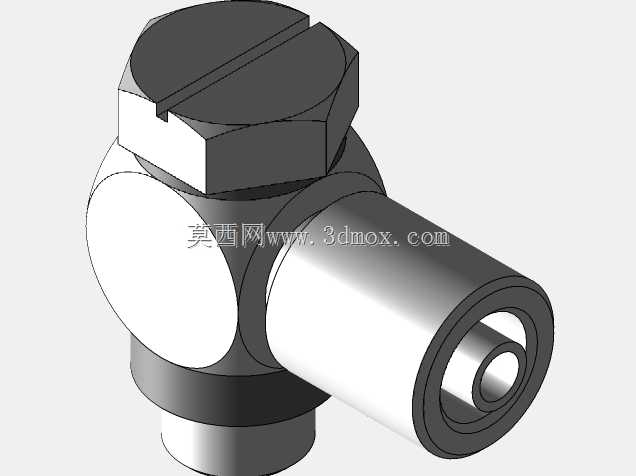

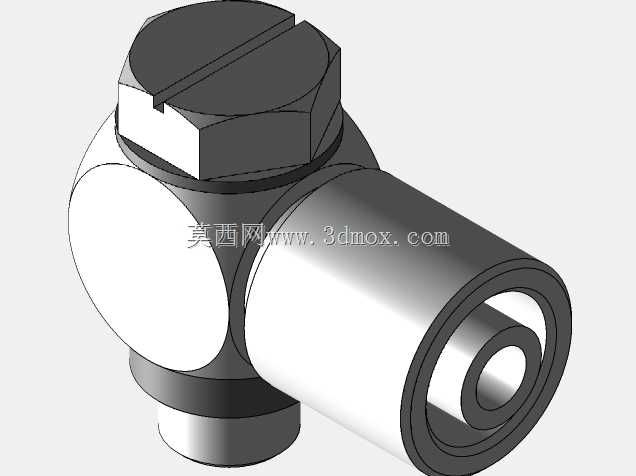

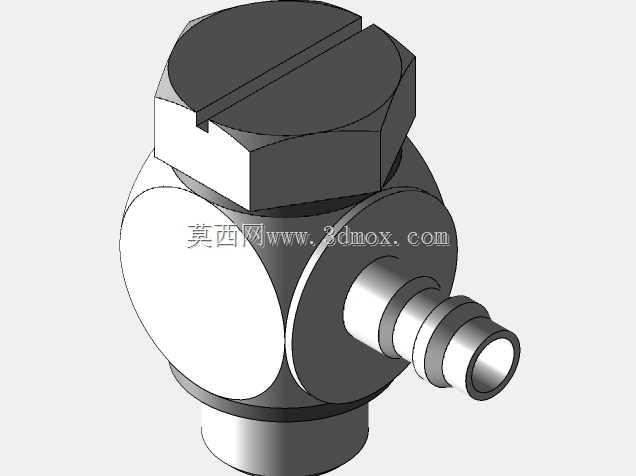

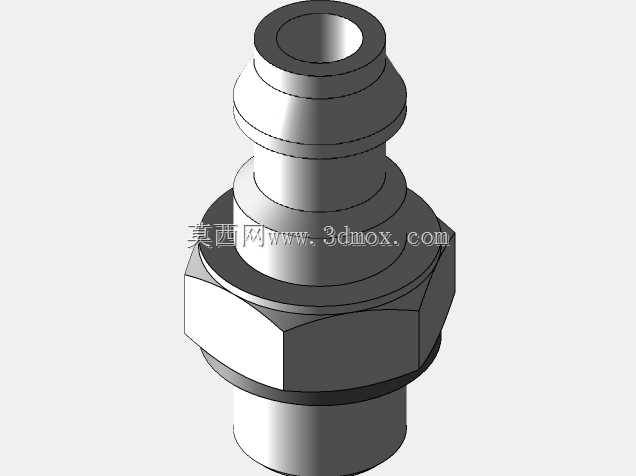

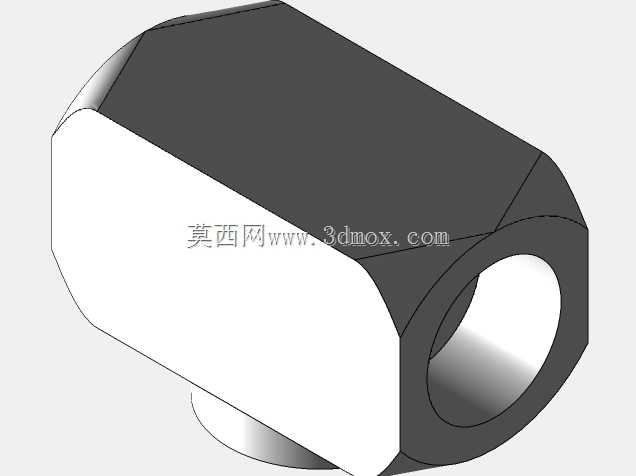

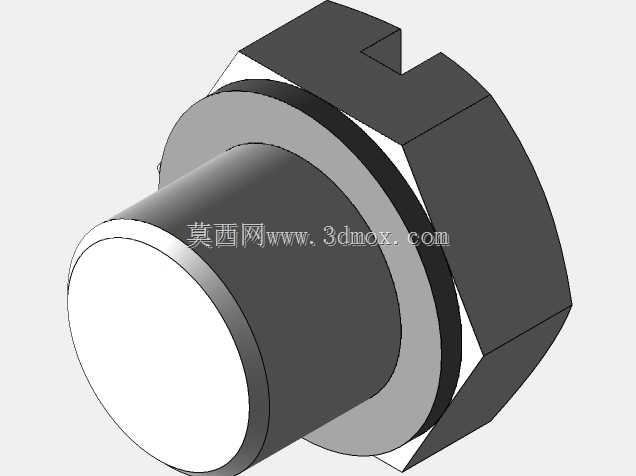

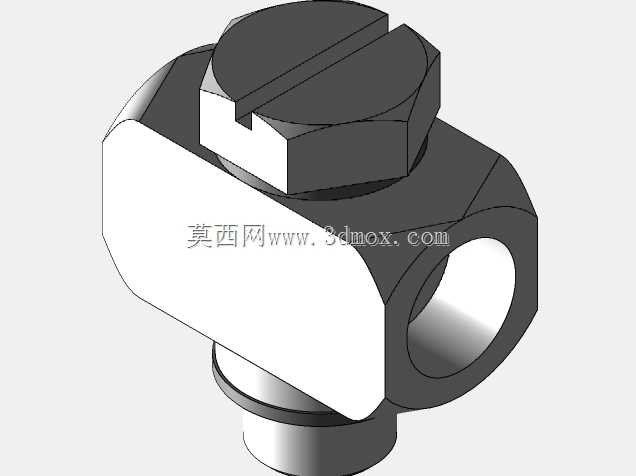

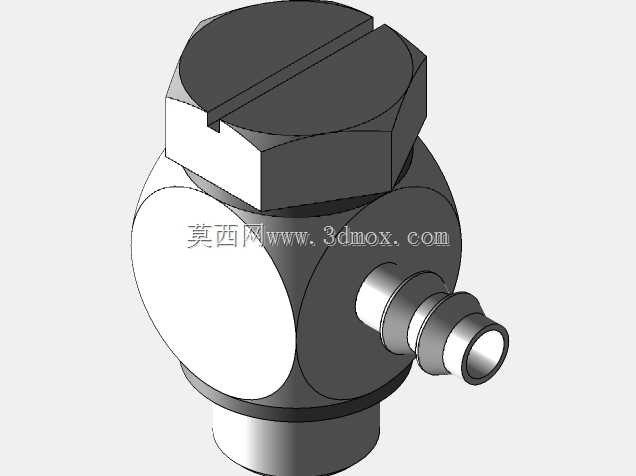

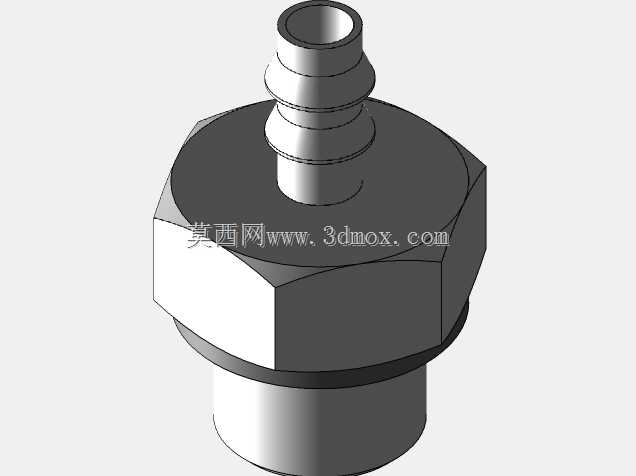

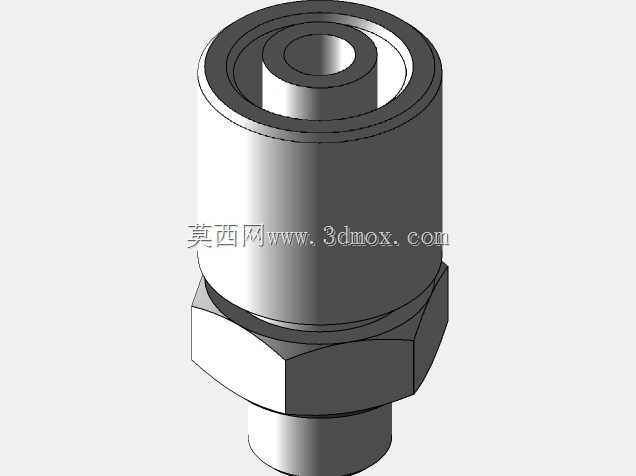

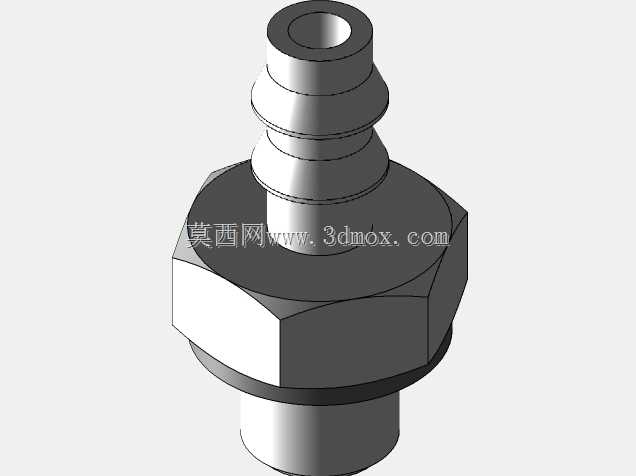

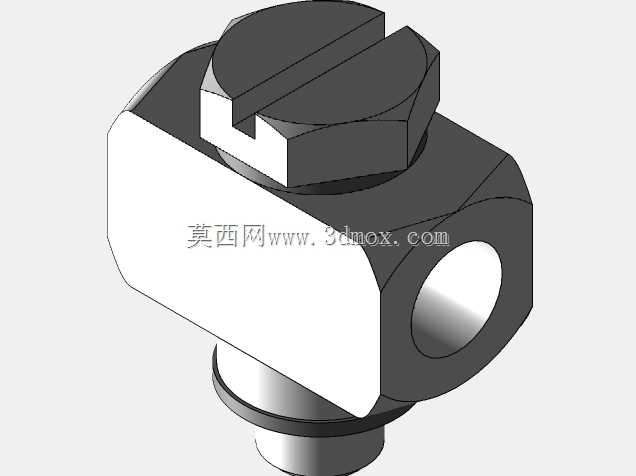

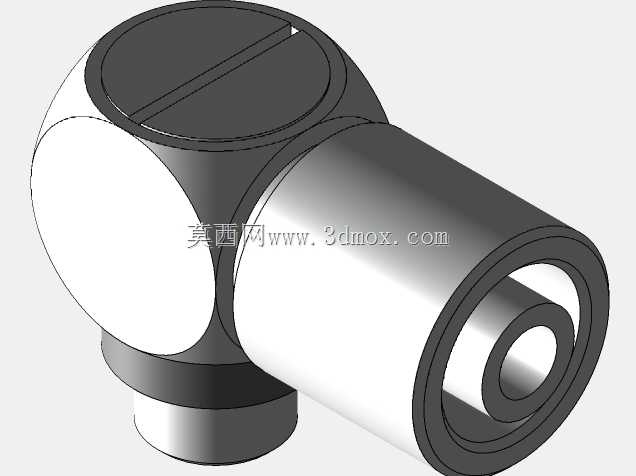

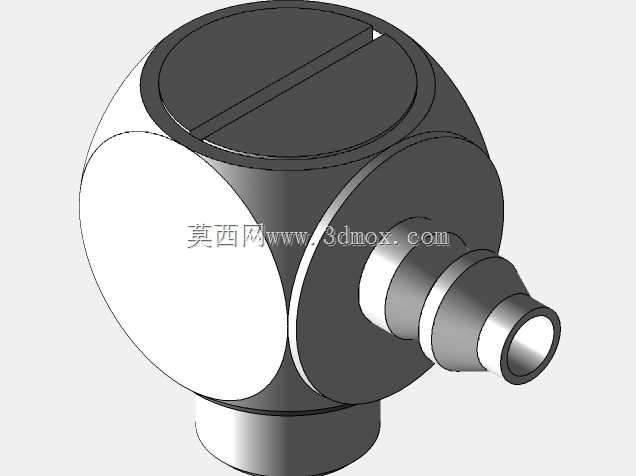

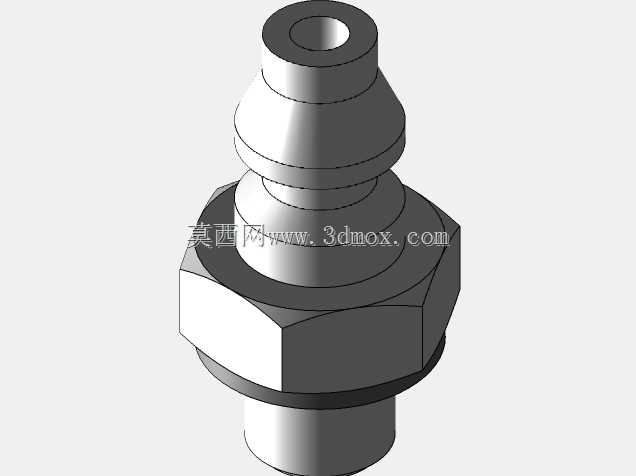

SMC-M系列微型气动接头三维结构

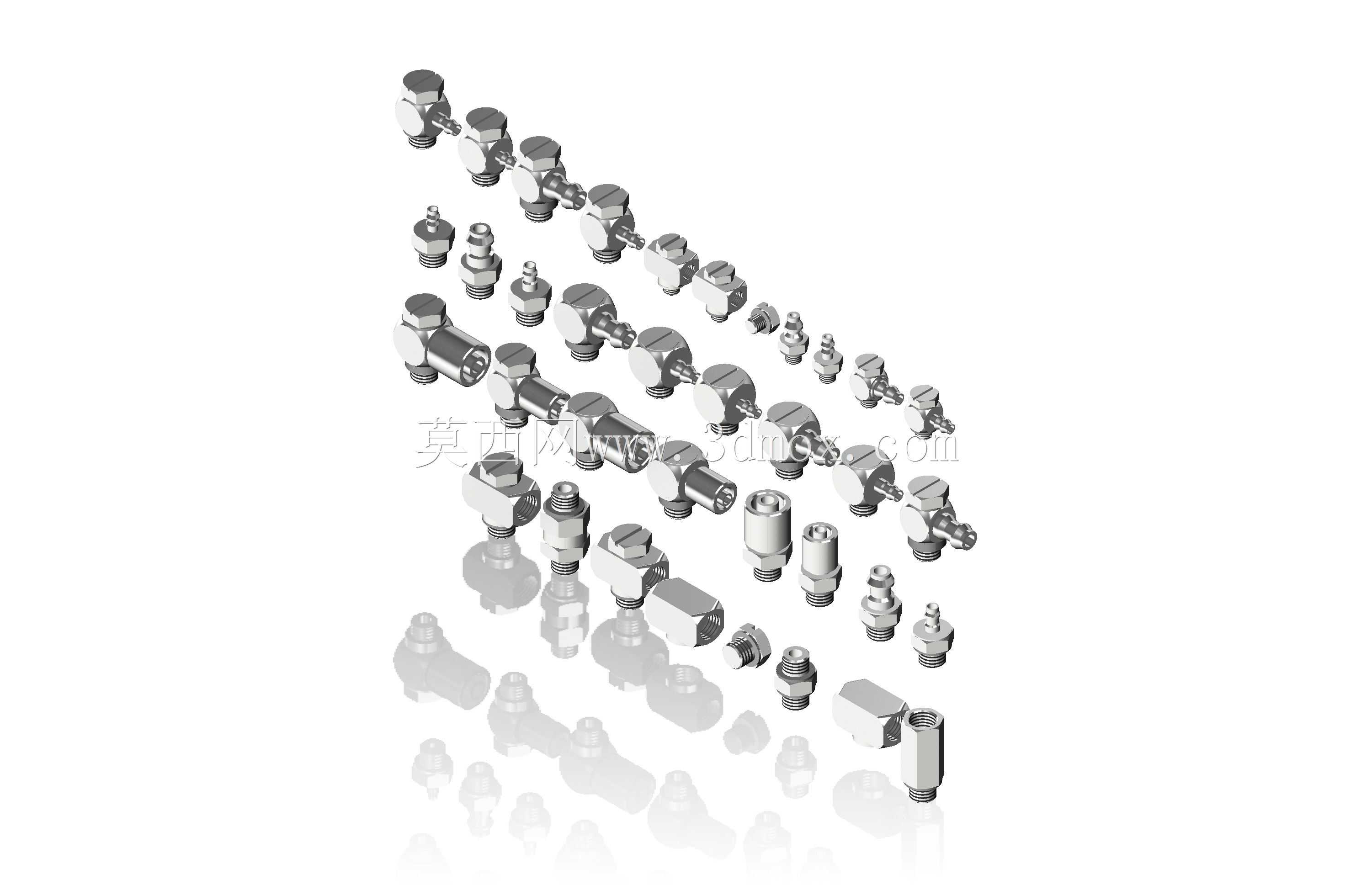

　　在半导体封装测试、小型实验室分析仪器、桌面级自动化装配台这类对安装空间有严苛限制的气路搭建场景中，常规规格的气动接头往往会因为本体尺寸过大、安装预留空间不足，导致气路布局拥挤，甚至出现相邻接头干涉、管路弯折半径不足影响气流通畅的问题，SMC-M系列微型接头正是针对这类紧凑空间的气路连接需求开发的管路连接件。这类微型接头覆盖了直通、直角、三通等多种连接构型，适配不同走向的微型气路排布需求，可满足从单路供气到多路分流的不同气路设计要求，在小型气动执行元件的供气管路、精密检测设备的气控回路、微型气动夹具的驱动气路中都能适配使用。从结构设计逻辑来看，该系列接头采用了等径与异径结合的规格覆盖，不同型号分别适配3mm、4mm、5mm、

　　6mm等多种外径的微型气动软管，部分型号可实现不同管径软管之间的转接，无需额外增加变径配件，进一步压缩气路节点的占用空间。接头的密封结构采用了内置弹性卡簧配合密封圈的设计，插管时仅需将软管插至接头底部，卡簧即可自动卡紧软管外壁，配合端面密封圈实现可靠密封，正常工作气压下不会出现脱管、漏气问题；拆卸时仅需按压接头端部的释放环，即可松开卡簧拔出软管，无需额外工具，方便狭小空间内的气路拆装维护。接头本体采用金属材质加工，表面做了防锈钝化处理，可适配常规工业环境下的压缩空气、惰性气体等介质输送，部分型号可兼容低压真空回路的连接需求，在小型真空吸盘的管路布置中也可使用。从安装边界来看，该系列微型接头的本体最大外径控制在极小范围内，

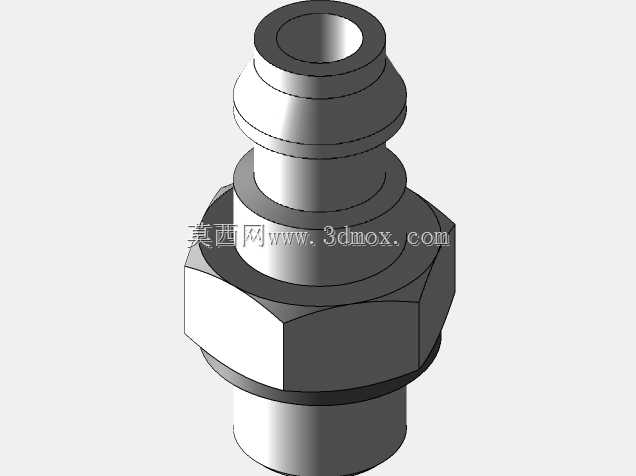

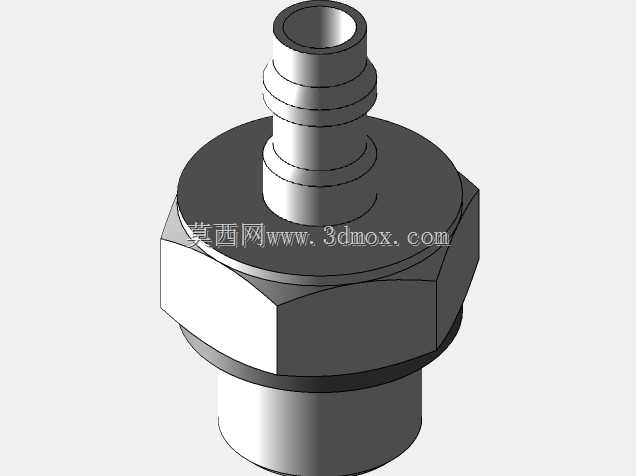

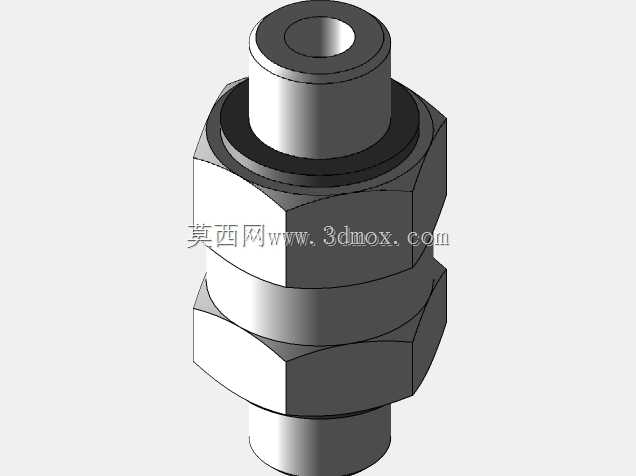

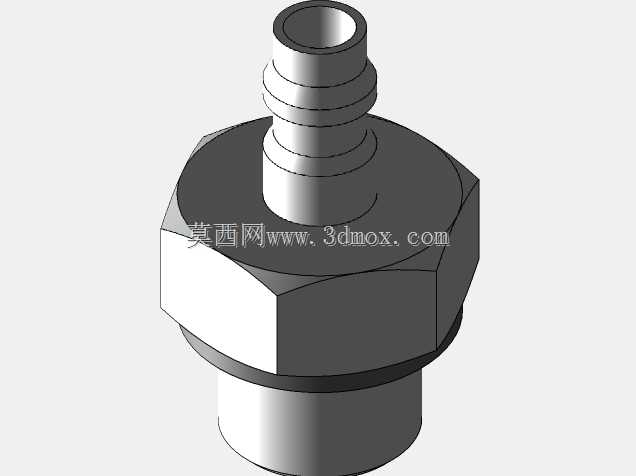

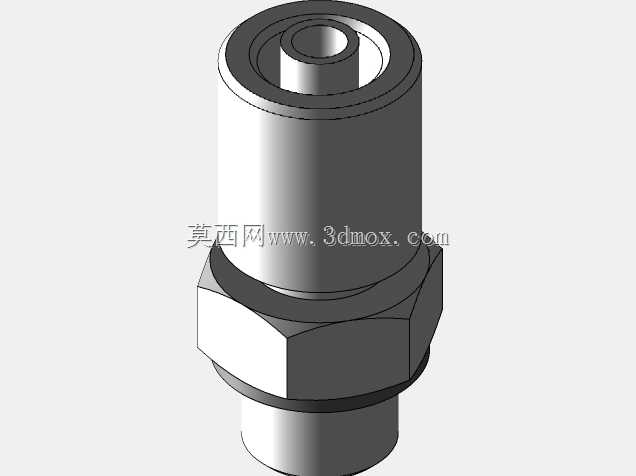

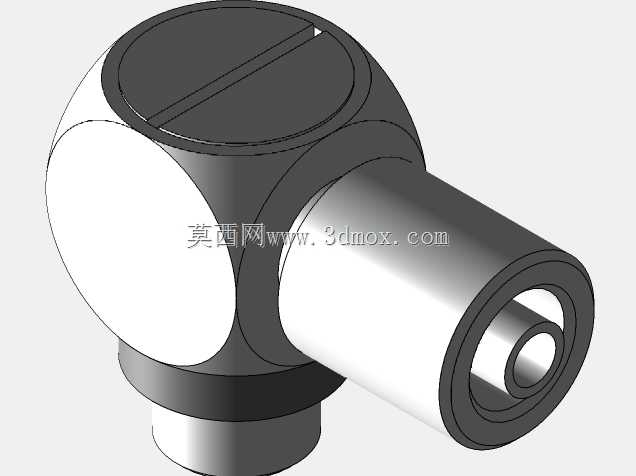

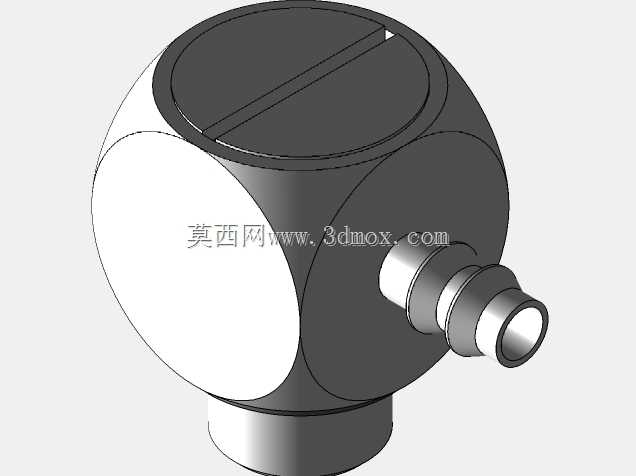

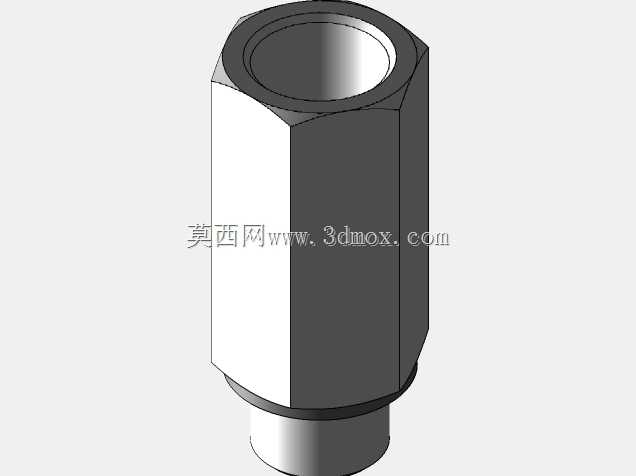

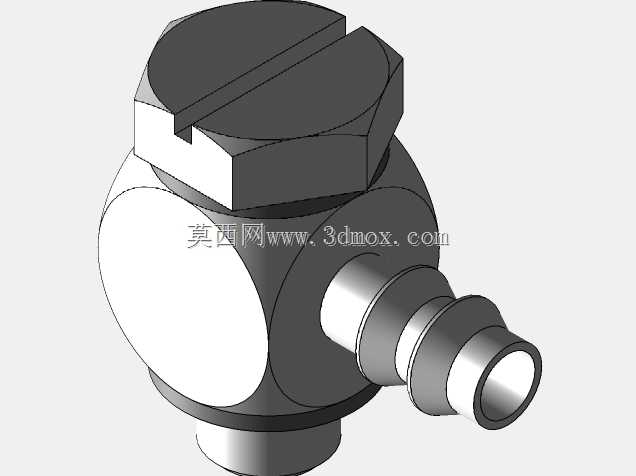

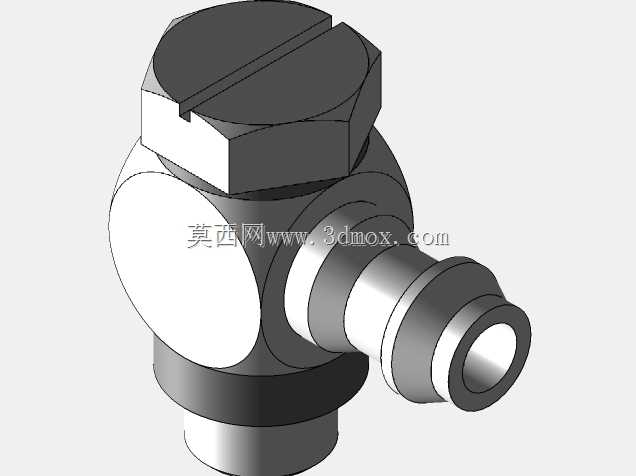

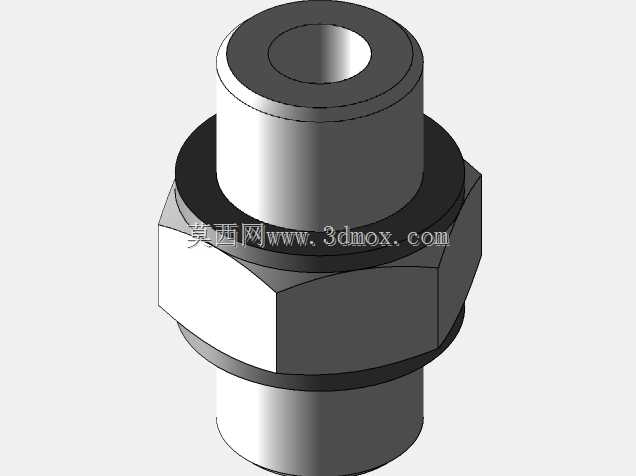

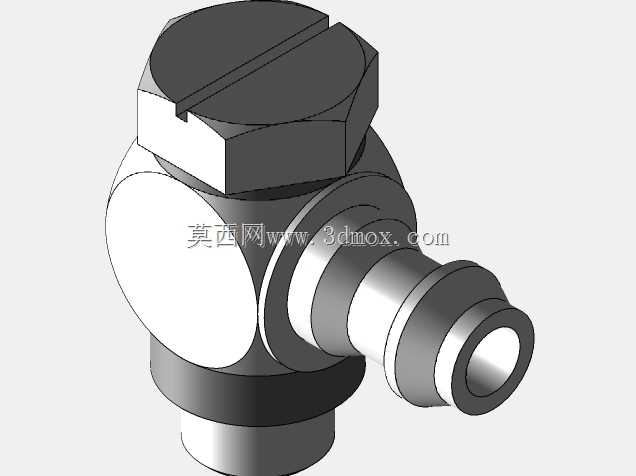

　　直角型接头的转弯处做了圆弧过渡，避免安装时与周边的结构件、电路板、其他管路产生刮擦；外螺纹连接端采用标准细牙螺纹，安装时仅需极小的扳手空间即可完成紧固，部分型号采用外六角与本体一体化的设计，无需额外配置安装螺母，进一步降低安装所需的操作空间。在三维建模过程中，该系列接头的每一处结构都严格按照实际装配尺寸还原：卡簧的卡槽深度、密封圈的槽位尺寸、释放环的按压行程、螺纹的牙型参数都与实物保持一致，可直接用于设备的气路布局干涉检查、管路走向模拟，在设计阶段即可提前排查接头与周边结构的安装冲突，避免实际装配时出现空间不足需要重新改结构的问题。不同构型的接头分别适配不同的安装场景：直通型接头用于同一直线方向的管路对接，安装后整体长度短，

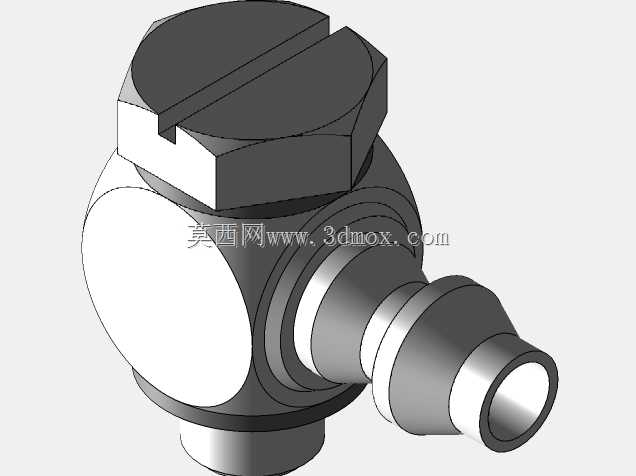

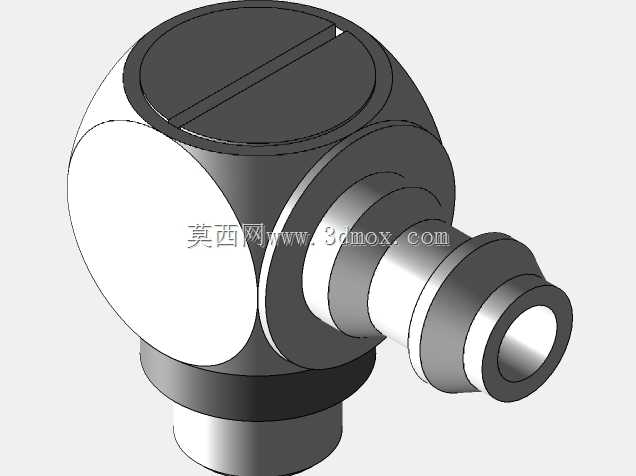

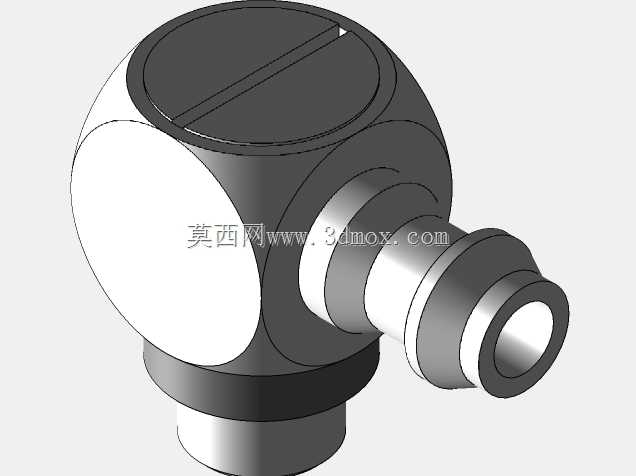

　　适合在狭窄的直线气路通道中使用；直角型接头用于管路90度转向的位置，可减少管路的弯折角度，避免软管因弯折过度出现气阻增大、管路过早老化开裂的问题；三通型接头用于单路供气分接两路的场景，可减少管路节点数量，降低气路的泄漏风险。在实际选型使用中，需要根据管路的工作压力、介质类型、安装空间的尺寸边界选择对应规格的接头，例如在有轻微腐蚀性介质的气路中，可选择表面做了特殊防腐处理的型号；在需要频繁拆装的气路节点，可选择带防误按结构的型号，避免设备运行过程中误碰释放环导致管路脱落。这类微型接头的气路通径经过优化设计，在极小的本体尺寸下保证了足够的通气截面积，不会因为接头尺寸缩小导致气路流量不足，可满足小型气动元件的供气流量需求，在桌面型点胶设备、小型分拣机械手、精密气动量仪等设备的气路系统中，这类微型接头已经成为紧凑气路布局的首选连接件，能够在有限的设备内部空间中完成复杂气路的搭建，同时保证气路连接的可靠性与维护便捷性。建模时对所有型号的接头都做了参数化的结构处理，不同规格的接头可通过参数调整快速生成对应尺寸的模型，方便设计人员根据实际布局需求快速调用，在设备整体装配仿真中，可直接模拟接头的安装状态、管路的连接走向，提前验证气路布局的合理性，减少后期装配调试的工作量。
