Vacuumschmelze系列扼流圈与变压器结构设计

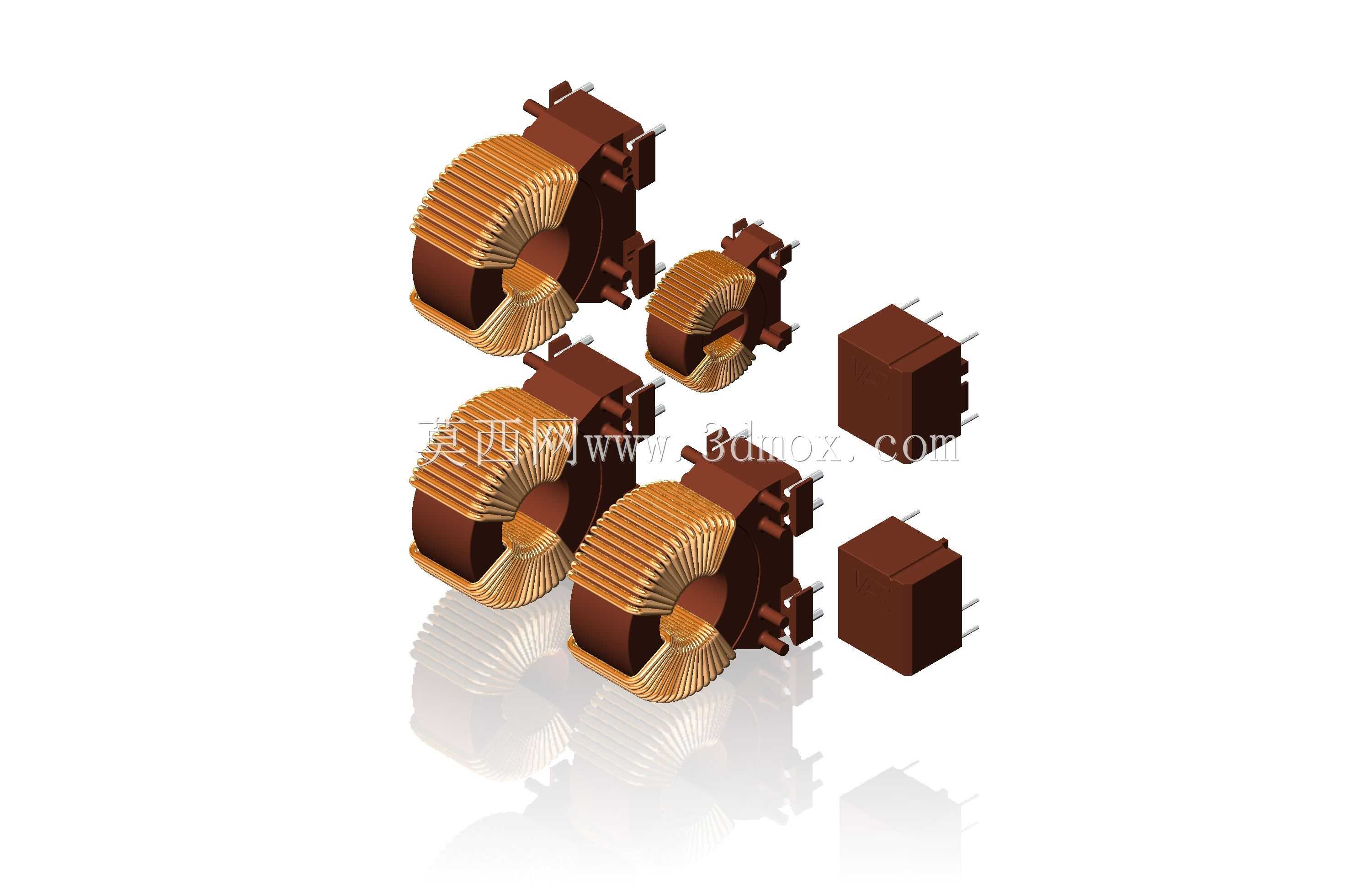

　　在开关电源、工业变频驱动、新能源变流以及精密测控电路的设计环节，磁性元件的选型与结构适配始终是决定整机EMC性能、功率转换效率以及长期运行可靠性的核心环节，本次呈现的Vacuumschmelze系列扼流圈与变压器三维结构，完整覆盖了不同功率等级、不同安装场景下的磁性元件形态，可直接用于PCB布局校验、结构干涉排查以及整机装配仿真工作。

　　从实际应用场景来看，该系列元件覆盖了从几瓦级信号滤波到上百瓦级功率变换的全场景需求：小尺寸规格的元件可用于工控板卡的信号端口共模滤波，抑制线缆耦合传入的共模干扰，保障模拟采样信号的传输精度；中尺寸规格的扼流圈可匹配AC-DC开关电源的输入级EMI滤波回路，抵消整流桥工作时产生的差模、共模电流噪声，满足工业设备的电磁兼容 Class B 等级要求；大尺寸规格的功率变压器可用于隔离型DC-DC变换模块，实现原副边的电气隔离与能量传递，适配光伏逆变器、伺服驱动器等工业设备的功率传输需求。

　　从功能特性来看，该系列元件采用了磁芯与绕组的优化匹配设计：磁芯部分选用高磁导率低损耗的软磁材料，针对不同工作频段做了磁导率分段适配，扼流圈类产品侧重低频段的共模阻抗特性，在10kHz-10MHz的干扰频段内可提供稳定的高阻抗，有效阻断共模干扰的传输路径；变压器类产品则兼顾了磁芯饱和磁通密度与高频损耗特性，在额定工作电流下不会出现磁饱和问题，同时绕组采用多层平绕与分段绕制结合的工艺，有效降低了绕组间的寄生电容，减少高频工作下的涡流损耗与漏感尖峰。引脚部分采用标准直插式设计，引脚间距符合IPC通用PCB设计规范，引脚直径与焊盘孔径匹配常规波峰焊工艺要求，无需额外定制焊盘即可直接完成板级装配。

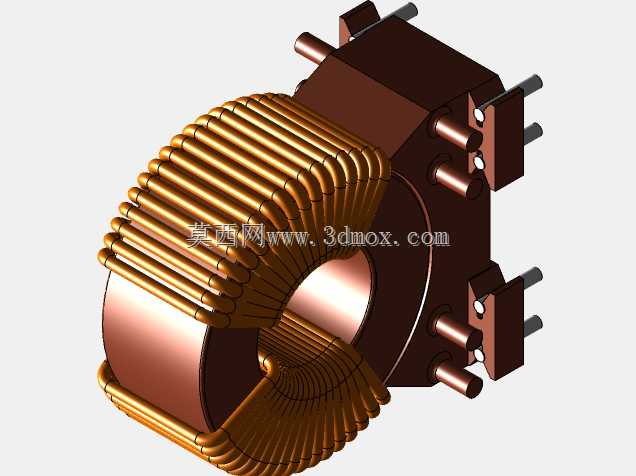

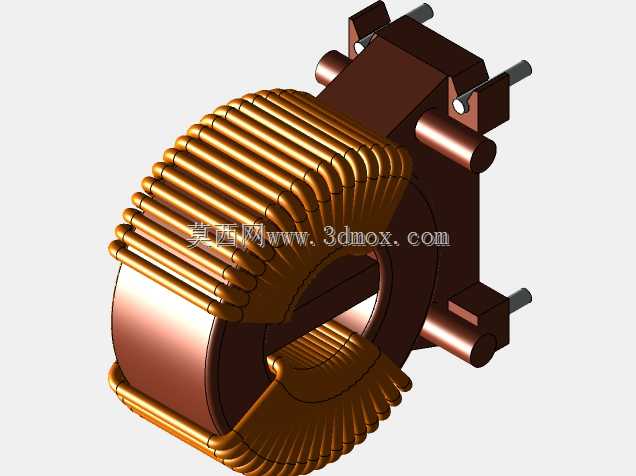

　　从设计思路层面，该系列模型完全还原了量产元件的真实结构细节：绕组部分还原了漆包线的层叠排布形态与端部绝缘处理结构，磁芯部分还原了对接面的气隙结构与固定卡扣形态，外围的绝缘骨架还原了定位槽、绕组挡墙以及引脚固定座的细节，所有结构的尺寸公差均按照量产元件的实际公差带建模，可直接用于结构设计阶段的虚拟装配校验。设计过程中充分考虑了不同功率规格的散热需求，大尺寸功率元件的绕组与磁芯表面预留了足够的散热空间，可匹配自然散热或强制风冷的散热方案，不会出现元件局部过热导致的磁性能衰减问题；小尺寸信号元件则做了体积优化，在满足电气性能的前提下尽可能压缩占用空间，适配高密度板卡的布局需求。

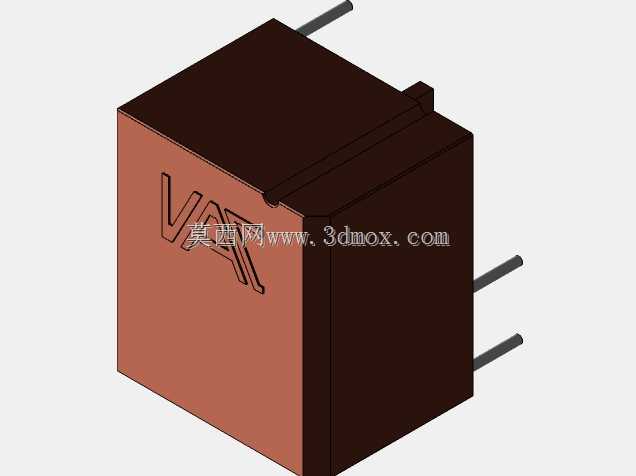

　　从外形尺寸与安装边界来看，该系列不同规格的元件均严格遵循对应封装的标准尺寸要求：最小规格的信号扼流圈长宽尺寸不足10mm，安装高度低于8mm，可直接贴装在板卡的信号端口附近，不会与周边的贴片电容、电阻等元件产生干涉；中规格的EMI滤波扼流圈长宽尺寸在20-30mm区间，安装高度控制在20mm以内，引脚跨距匹配标准电源板的输入端口布局，安装后不会超出板卡的元件高度限制；大规格的功率变压器长宽尺寸在40mm以上，安装高度根据功率等级从25mm到40mm不等，模型中预留了磁芯固定绑带的安装空间，底部引脚的伸出长度符合波峰焊的吃锡深度要求，同时元件本体与周边功率器件、散热片的安全间距满足安规认证的爬电距离要求，原副边引脚之间的间距满足 reinforced 绝缘的安规距离要求，可直接用于需要UL、CE安规认证的设备设计。

　　在实际工程应用中，这类三维模型的价值远不止于外观展示：结构工程师可以直接将模型导入整机装配文件，校验元件与机箱外壳、散热结构、走线槽的位置关系，避免后期打样时出现元件顶壳、干涉走线等问题；PCB工程师可以根据模型的引脚位置与本体投影，精准绘制元件封装与丝印，避免出现封装尺寸错误导致的焊接不良；热设计工程师可以根据模型的绕组与磁芯体积，估算元件的工作损耗与散热需求，优化整机的风道设计；EMC工程师则可以根据模型的绕组结构、磁芯参数，提前评估滤波回路的阻抗特性，优化EMI滤波电路的参数匹配，减少后期整改的试错成本。需要注意的是，不同规格的元件在安装时需要注意引脚的受力方向，避免在装配过程中对引脚施加侧向应力导致磁芯开裂或绕组断线，同时功率类变压器在安装时需要在底部预留少量涂覆导热胶的空间，进一步提升元件的散热能力与抗震性能，在高振动的工业应用场景下，还可以额外增加固定胶对磁芯部分进行辅助固定，避免长期振动导致磁芯松动产生异响或性能衰减。
