SchaffnerIT239单次级绕组脉冲变压器结构设计

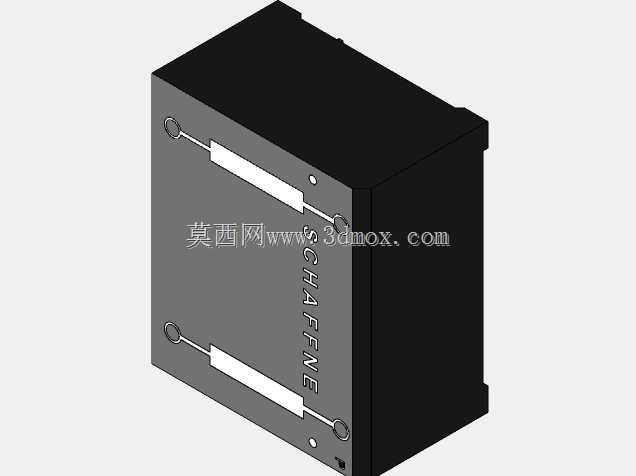

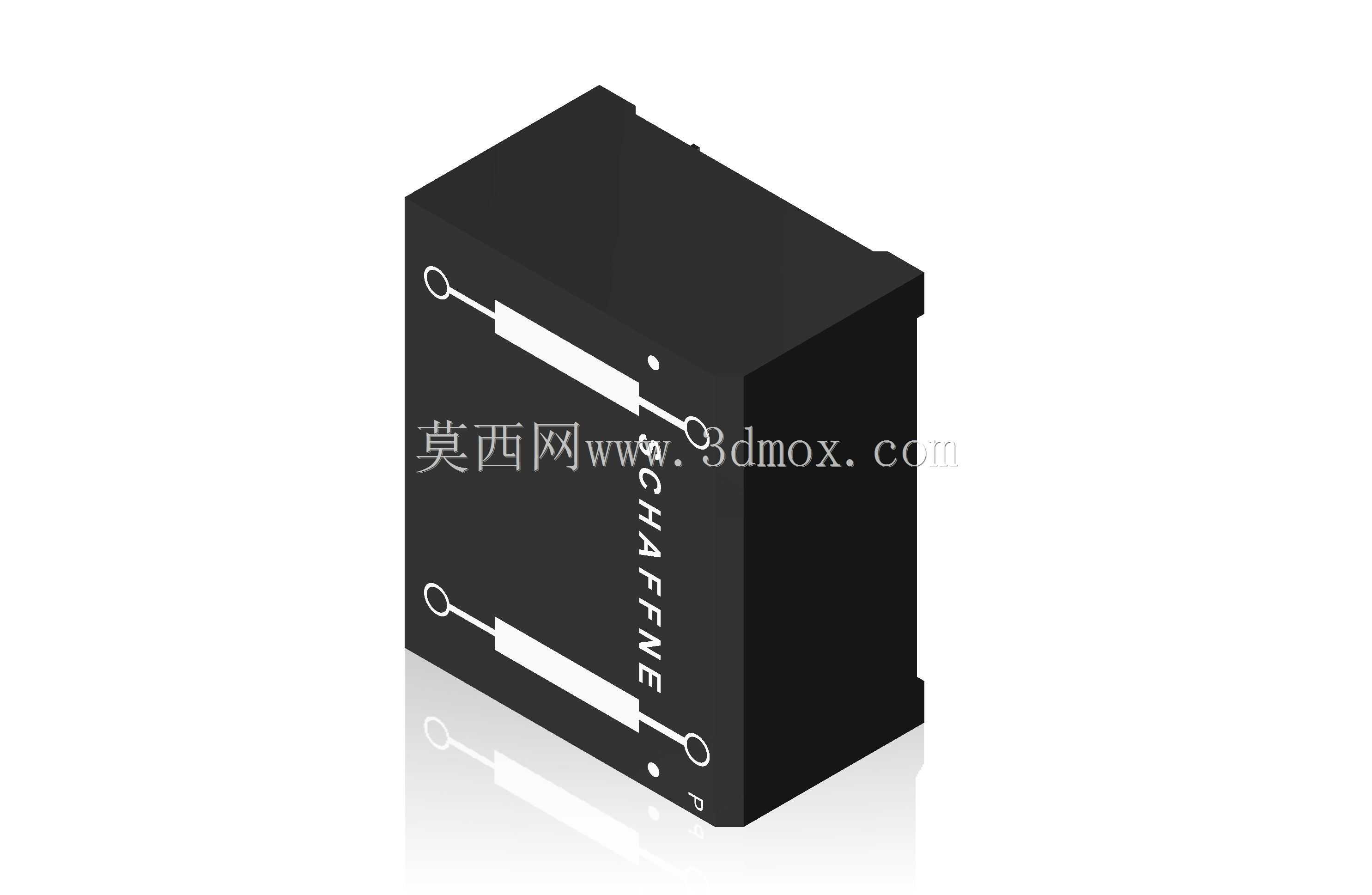

　　在工业控制板卡、开关电源驱动回路、脉冲信号触发电路的设计选型中，脉冲变压器是承担信号隔离、脉冲幅值匹配、回路阻抗变换的核心无源器件，这款单次级绕组结构的脉冲变压器，主要适配中小功率电力电子设备的脉冲信号传递场景，常见于IGBT驱动板、晶闸管触发回路、工业通讯隔离接口这类需要高低压侧电气隔离的工况中，能够在传递快速边沿脉冲信号的同时，切断不同电位回路之间的直流通路，避免共模干扰串入控制侧导致的器件误触发甚至损坏。从结构设计层面看，这款器件采用黑色阻燃工程塑料作为外壳封装材料，外壳做了直插式元件常见的长方体规整造型，壳体表面预留了清晰的引脚标识区域，四个引出端分别对应初级绕组的两个接线端与次级绕组的两个接线端，引脚采用镀锡铜质插针设计，

　　能够适配标准PCB板的通孔焊接工艺，插针的排布间距符合常规直插电子元件的布板规范，在PCB布局时不需要额外预留异形安装空间，能够直接按照丝印位置完成插件焊接。外壳侧面印刷的品牌标识与型号标识采用耐摩擦的油墨工艺，在经过波峰焊的高温工况后也不会出现标识脱落模糊的问题，方便生产环节的物料核对与后期运维的器件替换。设计过程中首先要考虑的是绕组与外壳之间的绝缘距离，因为脉冲变压器往往需要承担数百伏甚至上千伏的高低压侧隔离耐压要求，所以外壳内部的绕组绕制完成后会包裹绝缘聚酯薄膜，磁芯采用高磁导率的铁氧体材质，能够保证快速脉冲边沿传递时的波形畸变率控制在合理范围内，避免脉冲信号传递过程中出现过度的上升沿变缓、幅值衰减问题，

　　影响后端功率器件的触发可靠性。从安装边界来看，这款直插式元件的整体外形为规整长方体，没有外伸的异形结构，在PCB上的占用投影面积较小，元件高度控制在常规直插元件的高度范围内，不会对板卡上方的结构件安装造成干涉，焊接后引脚伸出PCB背面的长度符合常规波峰焊的工艺要求，不需要额外进行剪脚工序就能满足板卡的装配公差要求。在实际选型应用中，这类单次级绕组的脉冲变压器不需要额外搭配外围的绕组匹配元件，就能完成单路脉冲信号的隔离传递，相比多绕组脉冲变压器，它的寄生参数更小，更适合传递频率较高、边沿较陡的窄脉冲信号，在开关电源的次级反馈回路、工业编码器的信号隔离传输场景中也能适配使用。建模过程中需要重点还原外壳的倒角细节、引脚的直径与伸出长度、

　　壳体表面的标识位置与字符轮廓，保证模型导入PCB装配仿真时，能够准确模拟元件与周边器件、结构外壳的间隙，避免实际生产中出现元件干涉无法装配的问题。外壳的卡扣结构也做了精准还原，实际生产中这类外壳通过上下壳体的卡扣完成封装，不需要额外使用粘接剂，方便生产环节的绕组装配与后期的器件检修，壳体底部与PCB接触的平面做了平整度处理，焊接后能够紧贴PCB板面，提升元件的焊接牢固度，在设备遇到振动冲击工况时，不会出现引脚脱焊、元件松动的问题。绕组的引出线与插针的连接部位在外壳内部做了固定处理，能够承受插件过程中的按压力度，不会因为装配外力导致内部绕组断线。
