在工业控制、低压配电、通讯设备内部布线场景中,线端连接器的可靠性直接决定整套设备的运行稳定性,尤其是多回路并行布线的柜体内部,一旦出现连接器松脱、插反、接触不良的问题,排查故障往往需要耗费大量的现场运维时间。本次涉及的MTA-156系列18AWG规格连接器,正是针对这类高密度布线场景开发的线端连接组件,适配18AWG线径的单股或多股铜芯导线,可实现导线与PCB板、相邻功能模块之间的快速插拔连接,无需在布线阶段反复做烫锡、缠绝缘胶带的工序,能大幅提升产线装配的作业效率。

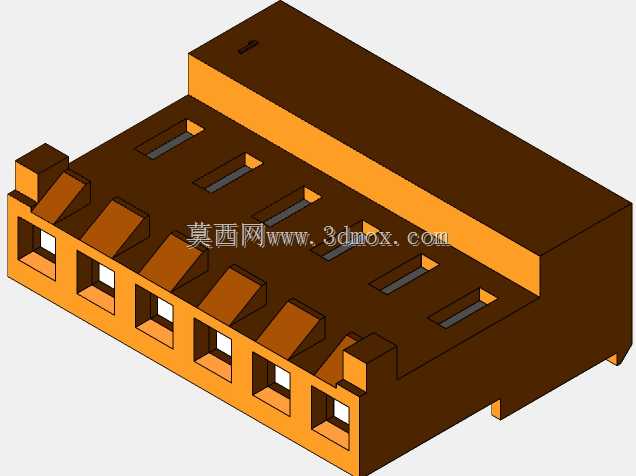

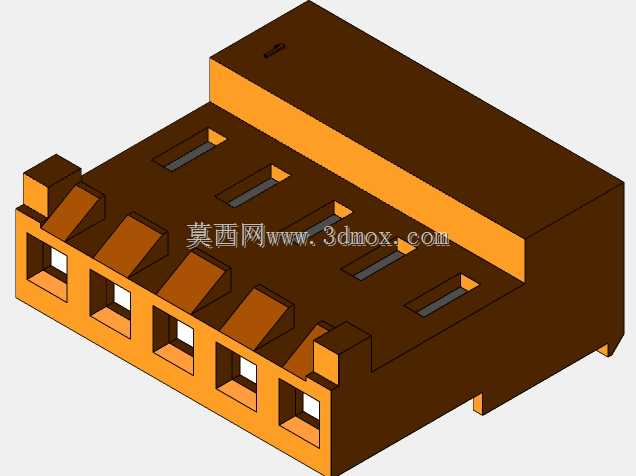

从结构设计来看,该系列连接器区分两种功能构型,其中带锁定斜坡与偏振片的版本,主要用于需要高抗振要求的设备内部连接场景:壳体侧面的锁定斜坡在公母端对插到位后,会与母端壳体的卡扣结构形成机械锁止,即便设备运行过程中存在持续振动、线缆受外力拉扯的情况,也不会出现接插件松脱退pin的问题;端面的偏振片也就是行业内常说的防呆筋,会与对接端的对应凹槽形成唯一的插入对位关系,从物理层面杜绝插反、错插的可能,避免装配工人在批量布线时因为操作失误插反连接器,导致电源极性接反、信号回路错接烧毁后端器件的问题。触点表面采用镀锡处理,相比裸铜触点拥有更好的抗氧化能力,在常规工业环境下长期使用也不会出现接触电阻升高、触点发热的问题,同时镀锡层的硬度适中,多次插拔后也不会出现镀层大面积脱落的情况,能保证足够的插拔寿命。
另一类不带锁定斜面与极化片的贯通型连接器组件,主要用于设备内部静态布线、无频繁振动、装配空间受限的场景,比如机柜内部的跨模块信号连接线、小功率供电回路的延长连接,这类构型的连接器整体外形更简洁,没有外凸的锁止结构与防呆筋,在狭窄的布线槽内排布时不会与相邻线缆、结构件产生干涉,装配时可以更灵活地调整插接方向,适合固定后不会产生位移、不需要反复插拔的连接点位。

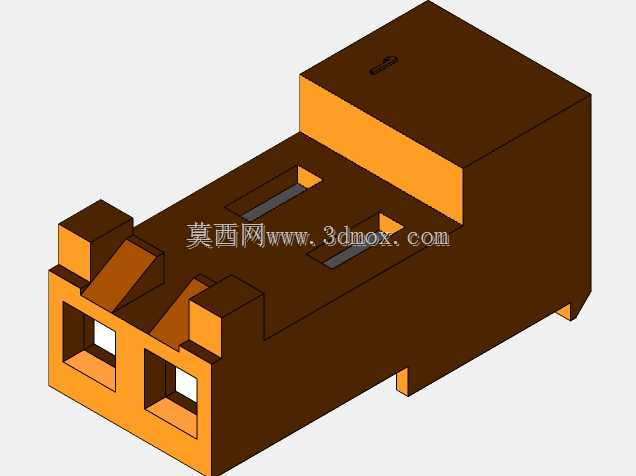

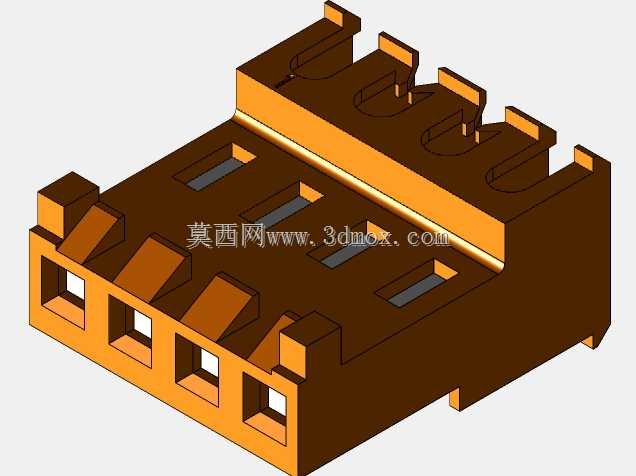

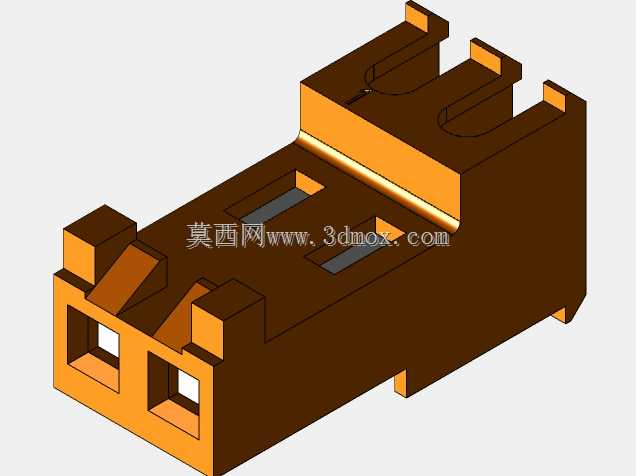

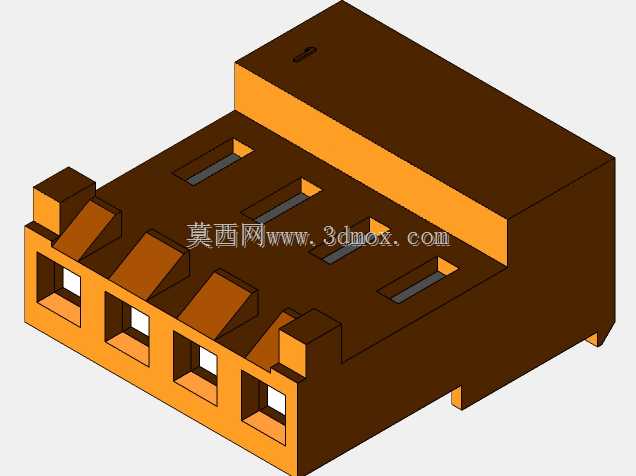

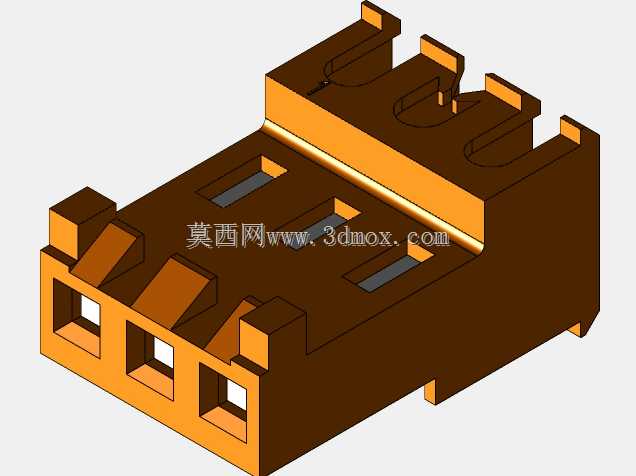

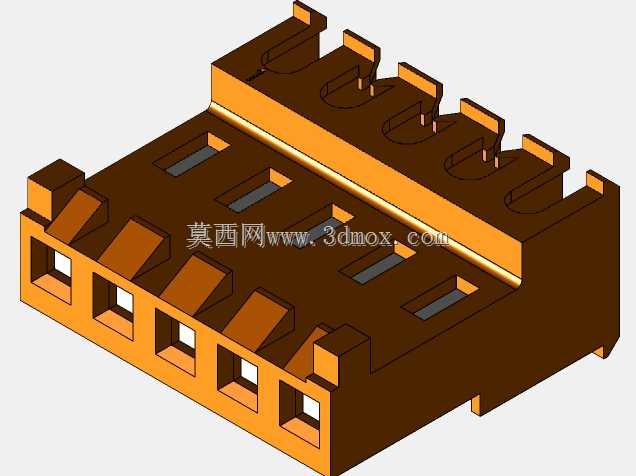

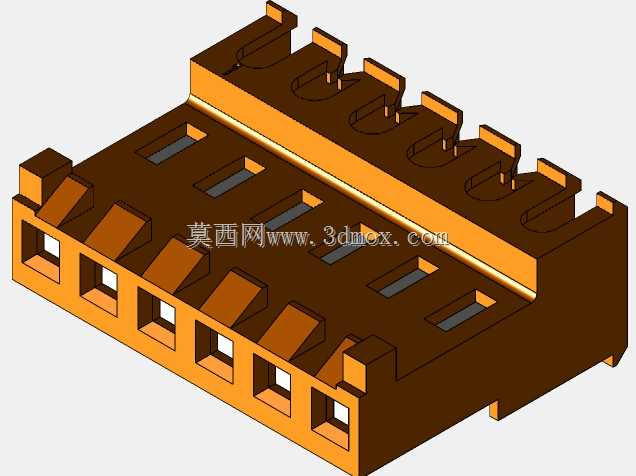

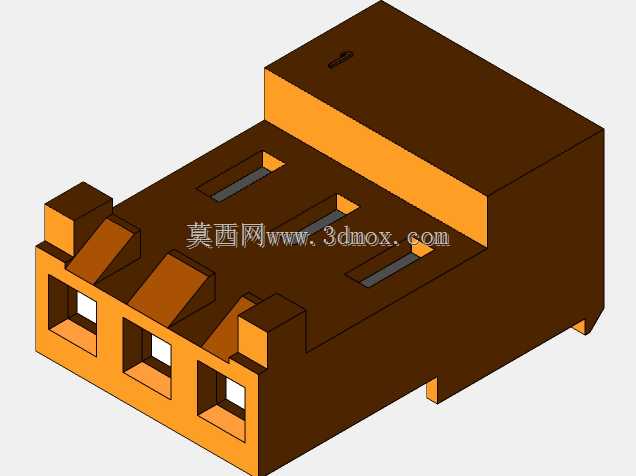

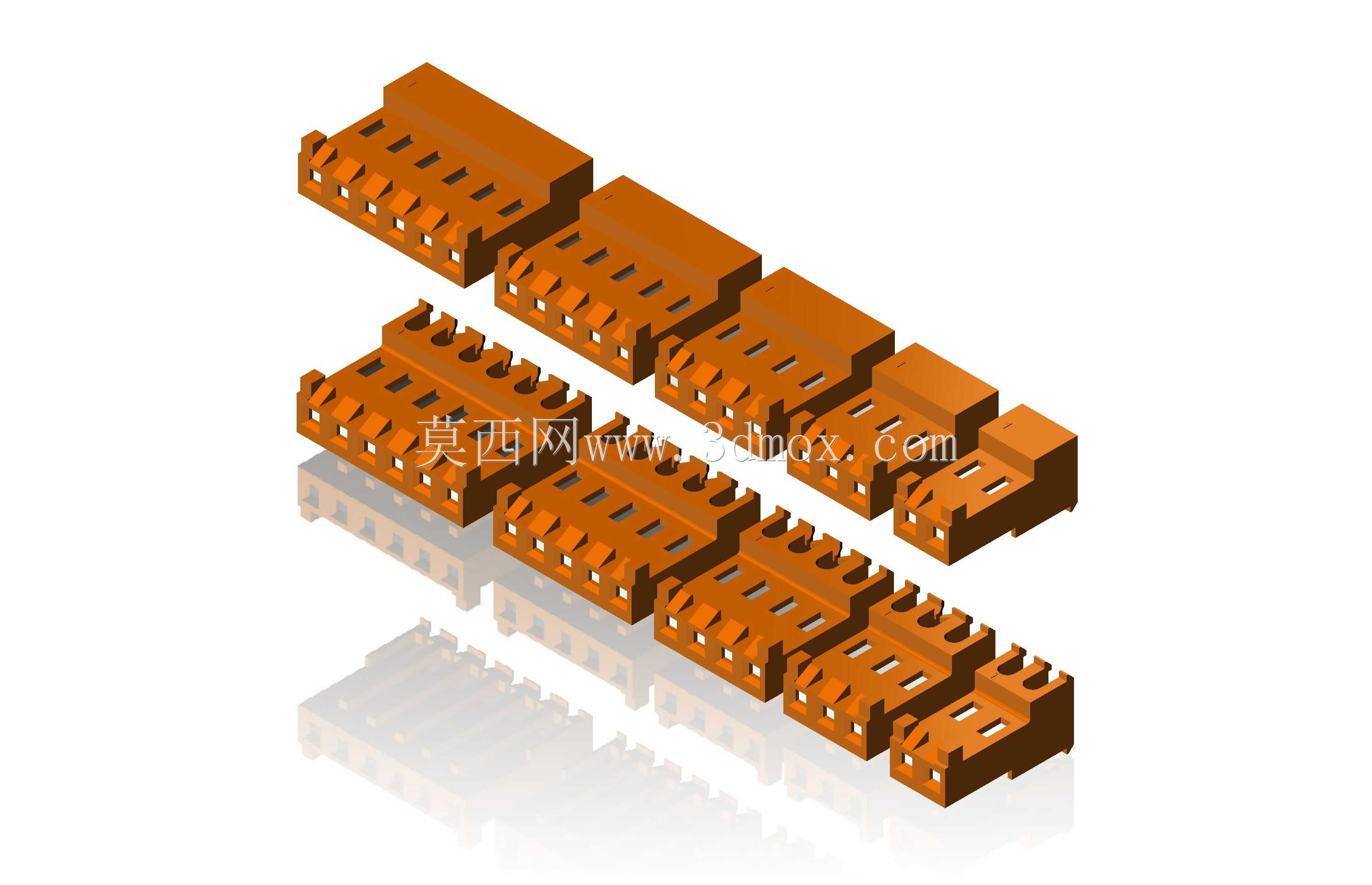

从安装边界与外形尺寸来看,该系列连接器采用2.54mm标准pin距设计,也就是行业内常说的0.1英寸间距,可直接适配市面上通用的MTA-156系列板端针座,不需要单独开发定制对接端,选型替换的通用性极强。壳体采用橙色阻燃工程塑料注塑成型,绝缘性能符合低压电器的相关安全要求,同时醒目的橙色也方便运维人员在密集的线束中快速识别该类供电回路连接器,提升故障排查的效率。每个线位的压线结构采用IDC刺破式设计,装配时不需要剥除导线端部的绝缘层,直接将导线放入对应线位的卡槽后用压线钳压合即可,刺破式触点会直接穿透导线绝缘层与内部铜芯形成可靠电气连接,相比传统的螺丝压接、焊接接线方式,装配效率能提升数倍,且压接后的触点拉力符合行业相关标准,不会出现导线轻易被拉脱的问题。
在实际选型应用中,需要注意18AWG线规对应的载流能力,该规格连接器单回路额定载流通常在3A-5A区间,适合小功率供电回路、数字信号传输回路使用,不能用于大电流动力回路的连接,避免触点过流发热引发安全隐患。布线时同一组连接器的多根导线压接完成后,需要确认每根导线都完全卡入对应的压线槽内,没有出现导线偏位、压到绝缘层的情况,避免出现虚接问题。对于存在高振动的应用场景,比如轨道交通设备、工程机械车载设备内部的布线,必须选用带锁止结构与防呆极化片的版本,不能为了装配方便选用无锁止的贯通版本,防止长期振动下连接器松脱。在三维建模阶段,需要准确还原壳体的锁止斜坡角度、防呆筋的位置与尺寸、pin针的伸出长度与排布间距,尤其是对接面的所有配合尺寸,必须与实物的公差范围保持一致,避免在做结构装配干涉检查时出现误判,导致后续开模或者装配时出现公母端对插不上、锁止结构卡滞的问题。同时建模时需要预留出连接器尾部的导线弯曲空间,以及插拔操作时的手指操作空间,不能在连接器周边布置过高的结构件,否则会导致装配时无法顺利压接导线、或者后期维护时无法顺利拔下连接器。
