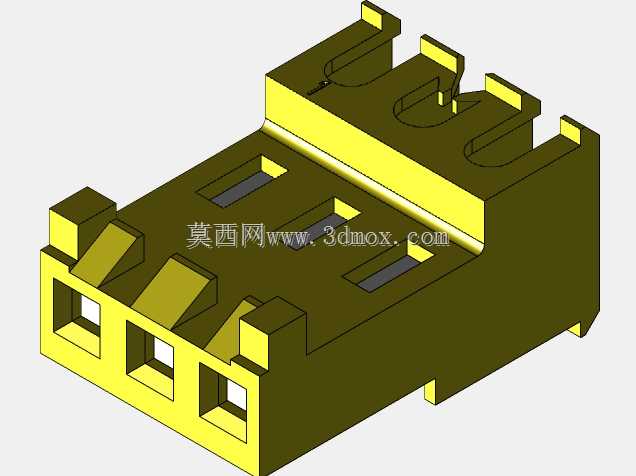

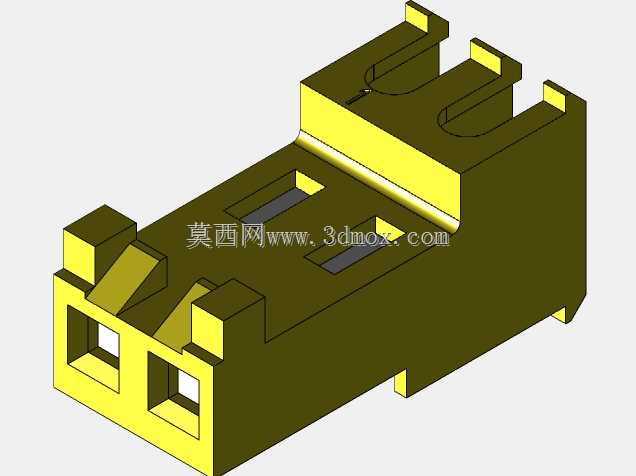

TE MTA-156系列20AWG线规封闭端连接器

　　在工业控制机柜内部布线、家电主控板信号传输、小型机电设备内部线束接驳这类场景里，这类封闭端连接器的使用频率非常高，尤其是20AWG线规对应的0.5平方左右导线，刚好覆盖了绝大多数低压信号回路、小功率供电回路的接线需求，不用额外做线径适配，压接后就能直接插装使用。从实际使用的角度看，带锁定斜坡的款式在插合到位后会和插座上的卡扣形成机械锁止，设备运输过程中的振动、日常运维时的线束拉扯都不会导致接插件松脱，避免出现信号中断、接触不良的故障；带偏振片的结构则从物理上杜绝了反插的可能，车间批量装配的时候不需要工人反复核对对位标识，插错方向根本无法装到位，能大幅降低产线装配的出错率，也避免反插导致的插针弯折、内部触点损坏问题。镀锡触点的设计是兼顾成本和可靠性的选择，相比镀金触点成本更低，同时在常规工业环境、室内家电使用场景下，镀锡层的抗氧化能力足够支撑长期稳定的接触电阻，不会因为长期使用出现氧化层增厚导致的接触压降过大、信号传输衰减的问题。

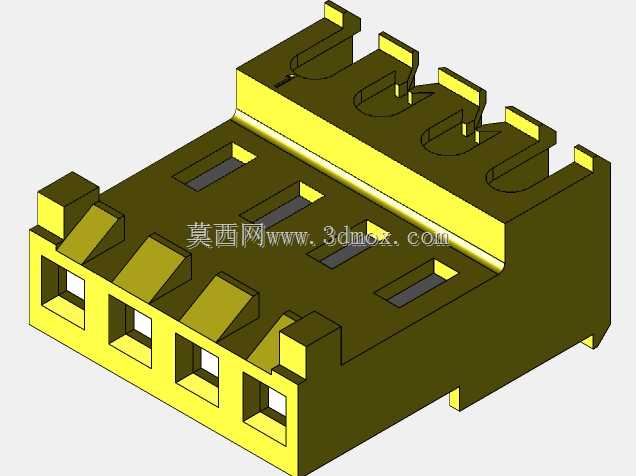

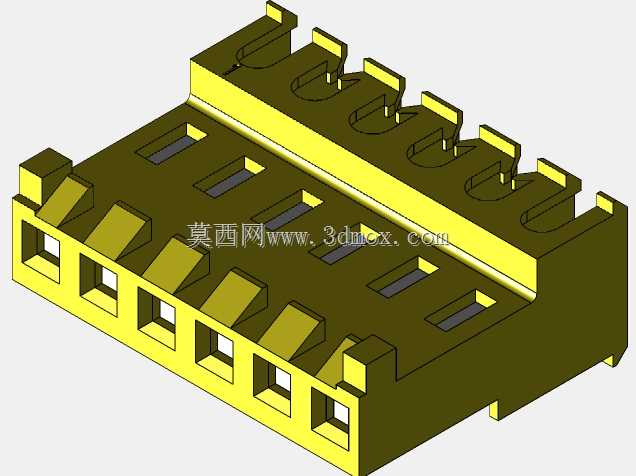

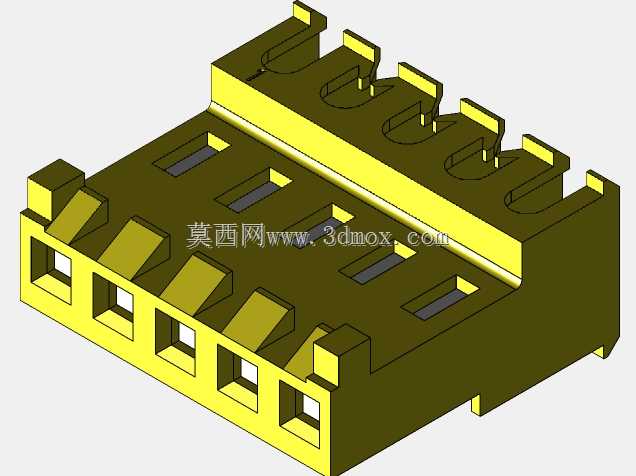

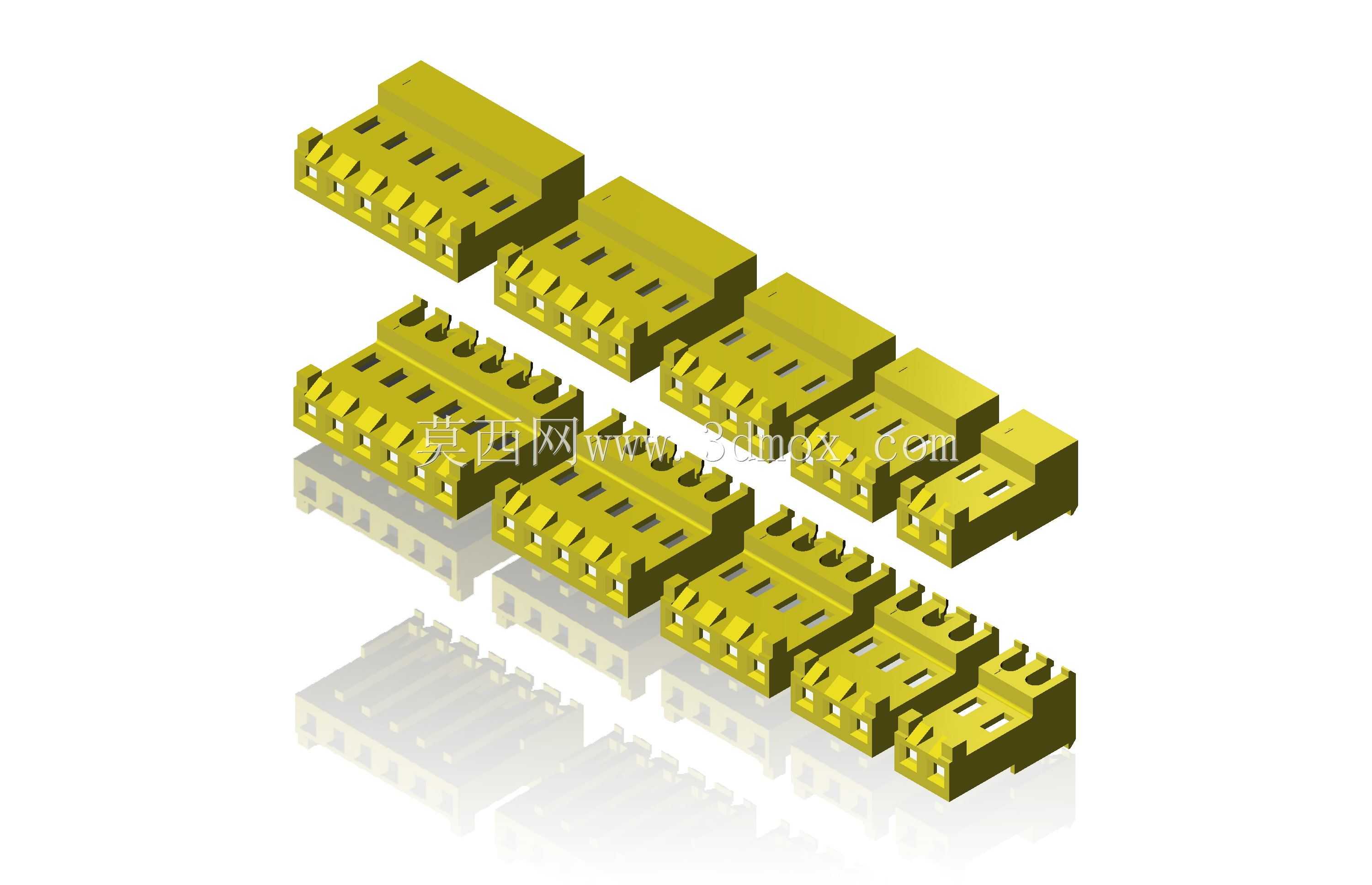

　　设计这类连接器模型的时候，首先要锁定的是安装边界尺寸，不同位数的连接器宽度尺寸随针位数量线性变化，单针位的间距严格遵循MTA-156系列的3.96mm标准间距，这个尺寸是行业通用的，和同规格的插座、针座完全兼容，建模的时候不能随意改动间距参数，否则会出现插合干涉、无法对位的问题。连接器的整体高度要匹配板端安装的空间要求，插合后公母端的总高度不能超出板上预留的装配空间，尤其是在紧凑的小型设备内部，高度方向的冗余量往往很小，建模时要把插合后的总高度、插装到PCB板上之后的板上高度都做准确，方便结构工程师在做整机布局的时候核对空间干涉。锁定斜坡的角度和尺寸要做精准，既要保证插合的时候有清晰的到位手感，又不能因为锁止结构过紧导致后期维护拆卸困难，正常用一字螺丝刀轻撬锁扣就能顺利拔下，不会损坏连接器本体。偏振片的位置要对应不同的键位选项，不同键位的偏振片凸台位置不同，建模时要把凸台的尺寸、位置做准确，和对应插座的避让槽完全匹配，真正起到防反插的作用。

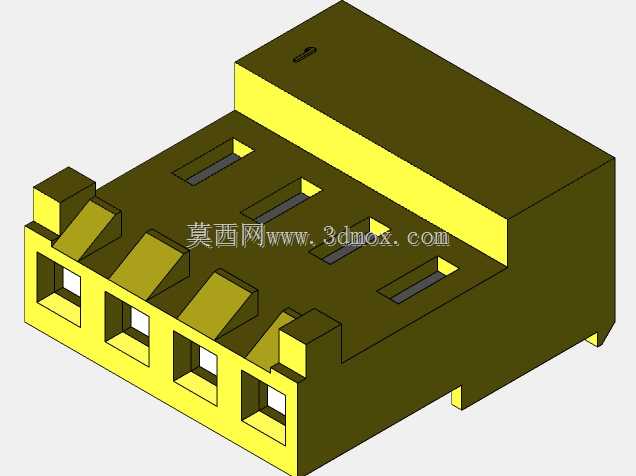

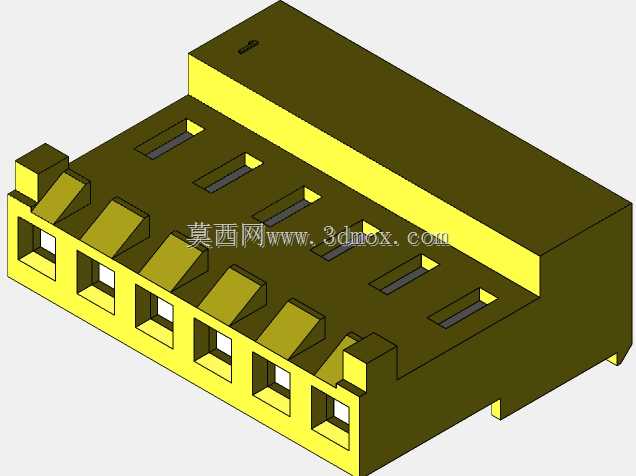

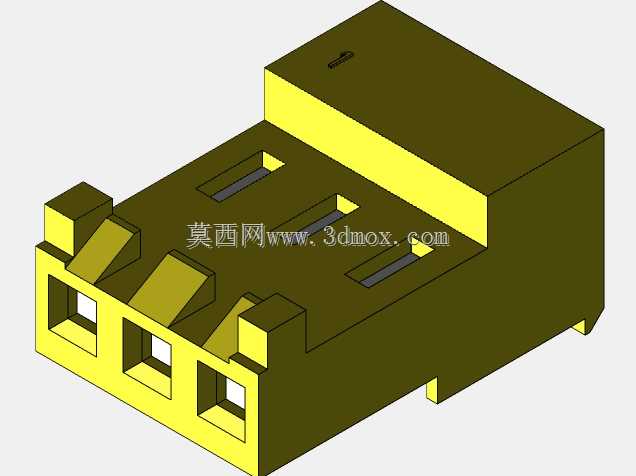

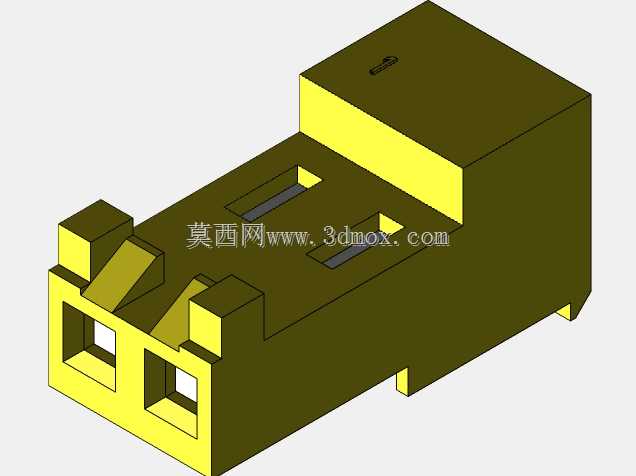

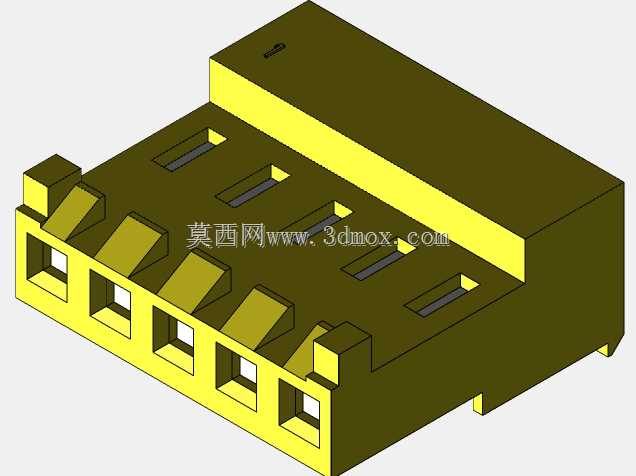

　　无锁定斜面、无极化片的款式，多用于设备内部固定线束、不需要经常插拔、线束本身有走线槽固定的场景，这类场景下不需要额外的锁止结构，简化的结构能降低物料成本，装配的时候也更快捷，只要插合到位就能依靠触点本身的保持力固定，适合大批量生产的消费类家电、小型电源设备内部使用。封闭端的结构设计能在插合后把触点完全包裹在壳体内部，避免车间装配时的焊锡渣、金属碎屑掉落到触点之间造成短路，也能在一定程度上阻挡灰尘、潮气侵入接触区域，提升长期使用的可靠性，相比敞口式的接插件，在多尘的车间环境、有少量凝露的户外小型设备里使用的适应性更好。建模的时候还要注意壳体的脱模斜度，这类连接器都是阻燃尼龙注塑成型的，外壁的脱模斜度要符合注塑工艺的要求，不能出现倒扣、直壁无斜度的结构，否则实际生产的时候会出现脱模困难、壳体拉伤的问题；内壁的触点安装槽尺寸要和冲压成型的锡镀铜触点尺寸匹配，触点压入壳体后不能出现松动，保证插合的时候触点不会被顶退，接触位置保持稳定。另外，连接器尾部的导线入口处要做圆角过渡，避免尖锐的棱边割伤导线绝缘层，造成线束短路的隐患，这个细节在实际建模的时候很容易被忽略，但在实际使用中如果棱边过于锋利，线束长期晃动摩擦很容易磨破绝缘皮，引发电气故障。
