TE带极化片MTA-100连接器24AWG结构

　　在工业控制、通讯设备、消费电子的内部布线场景里，这类带极化片的封闭式连接器是解决错插故障、提升布线效率的核心基础元件，24AWG线规适配的是常规信号传输与小功率供电的线束连接需求，常见于PLC控制柜内部IO模块接线、通讯基站板卡间信号互联、办公设备内部主板与外设模块的线路对接场景，相比无极化结构的同规格接插件，它能从物理结构上杜绝反向插入、错位插合的装配失误，哪怕是产线新员工进行批量线束装配，也能靠结构防呆降低不良率。

　　从实际功能来看，这款连接器属于MTA-100系列的馈通连接组件，镀锡触点的设计兼顾了接触可靠性与成本控制，锡层的抗氧化特性可以保证在常规工业环境下长期使用的接触稳定性，避免因触点氧化导致的信号衰减、接触电阻过大问题，封闭式的外壳结构可以对内部插针形成物理防护，减少装配过程中插针弯折、异物进入接触区的概率，同时也能在一定程度上提升接线后的绝缘防护等级，避免相邻触点间的短接风险。

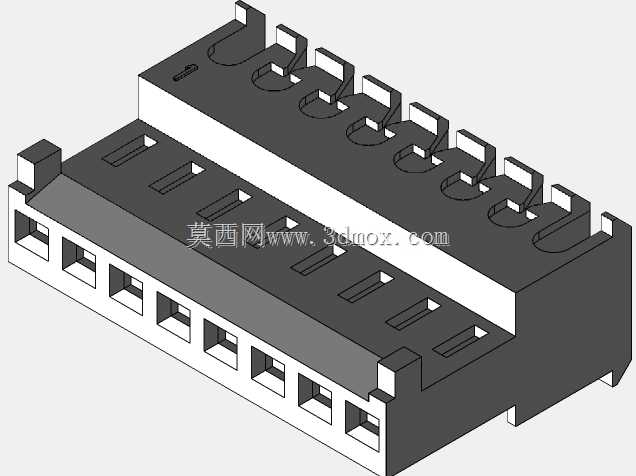

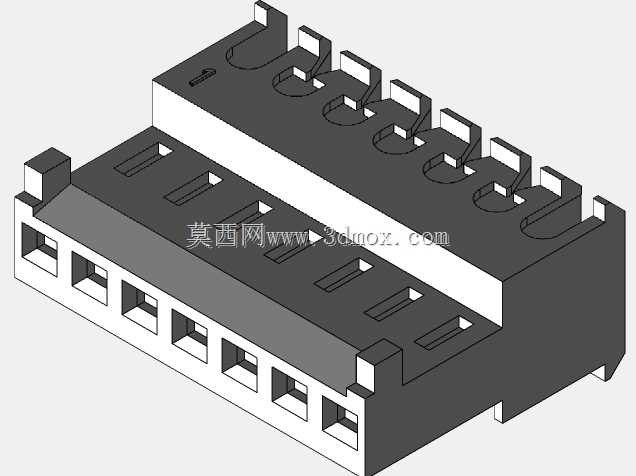

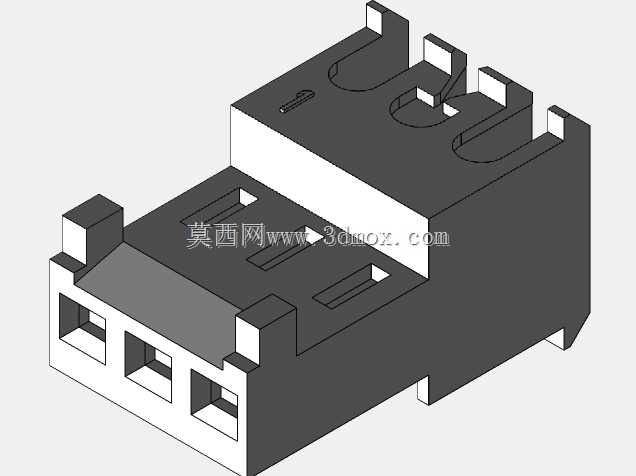

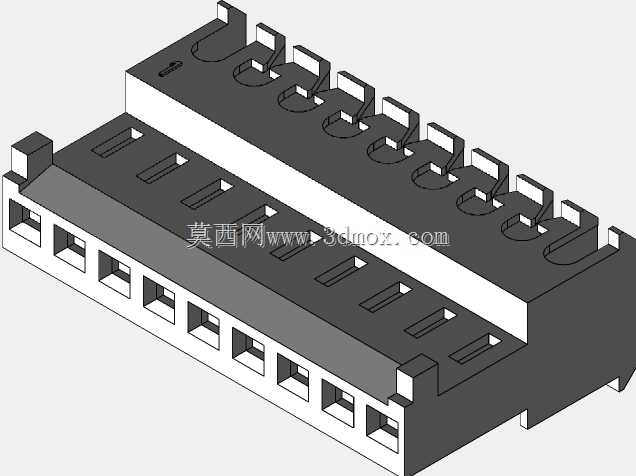

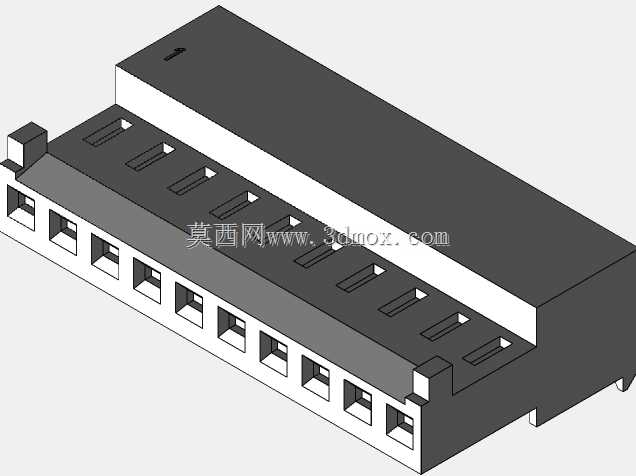

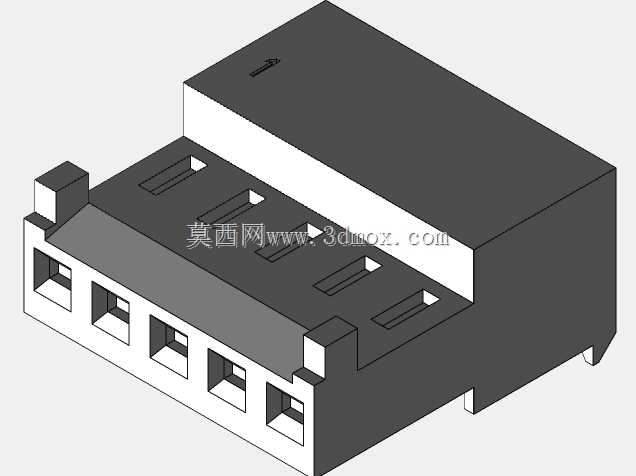

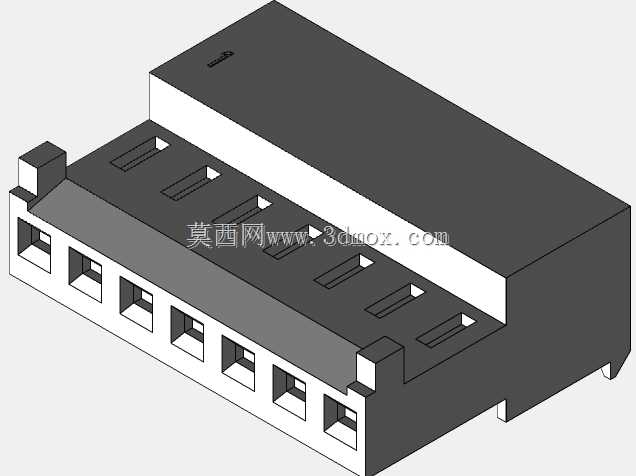

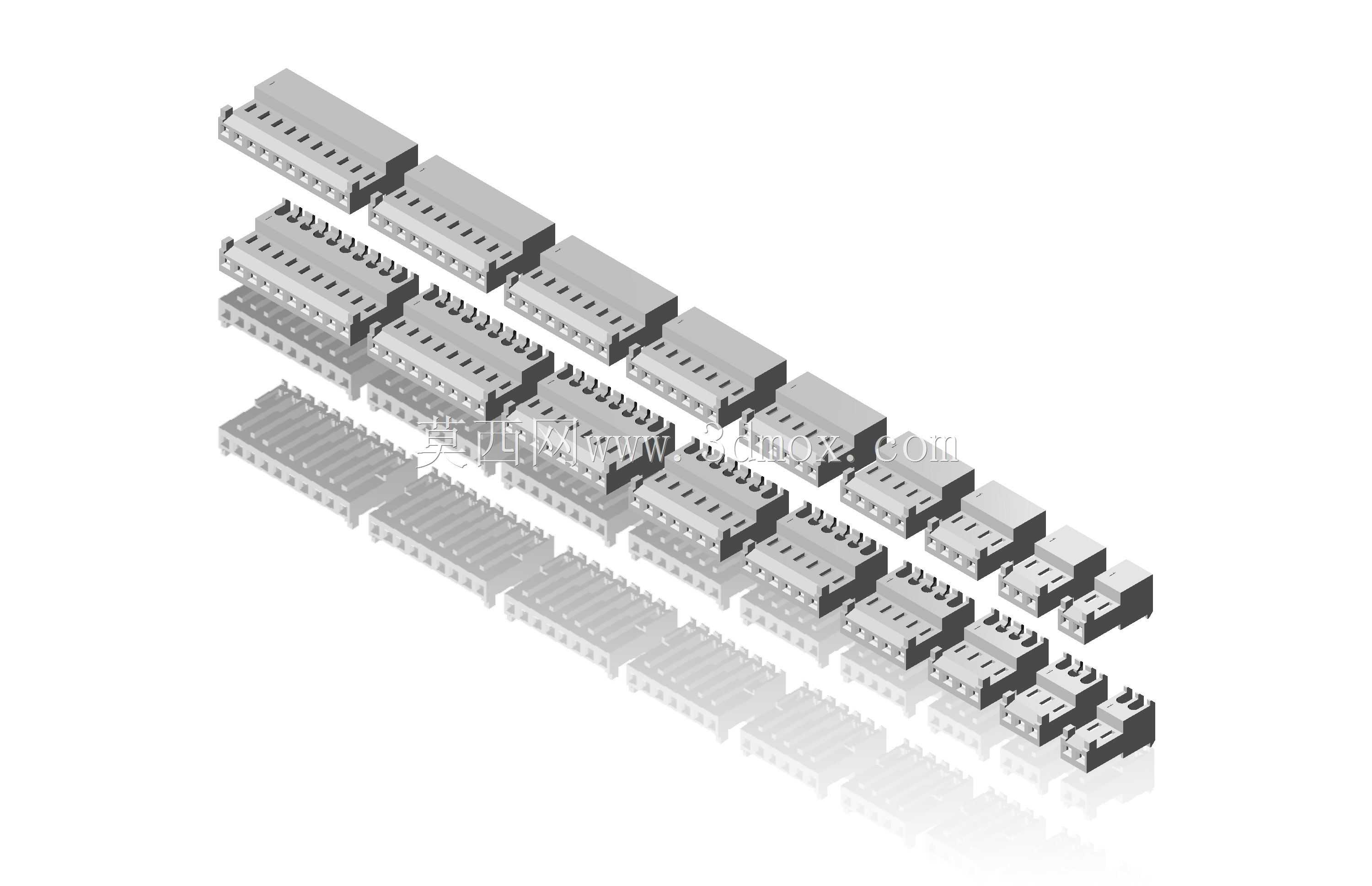

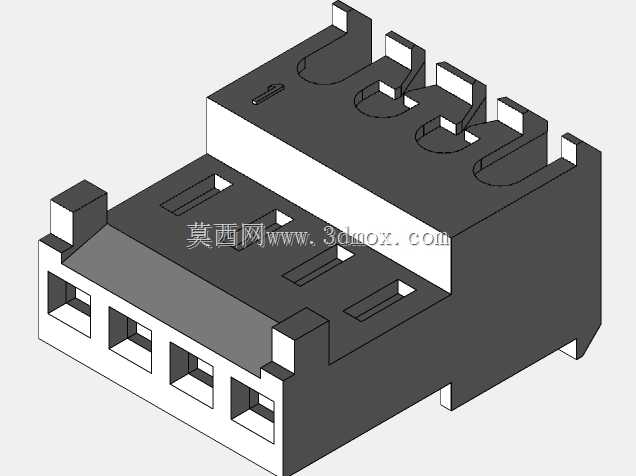

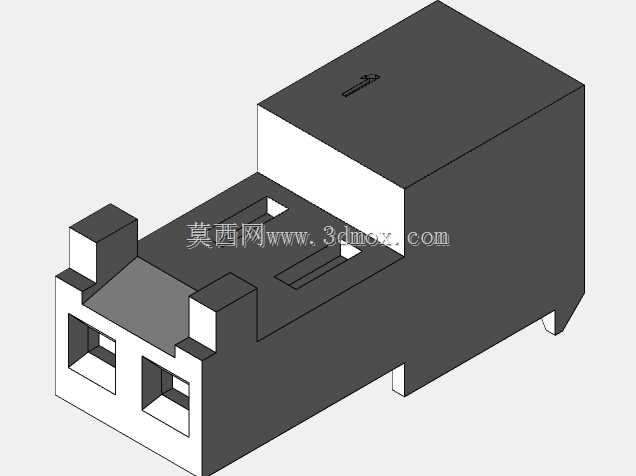

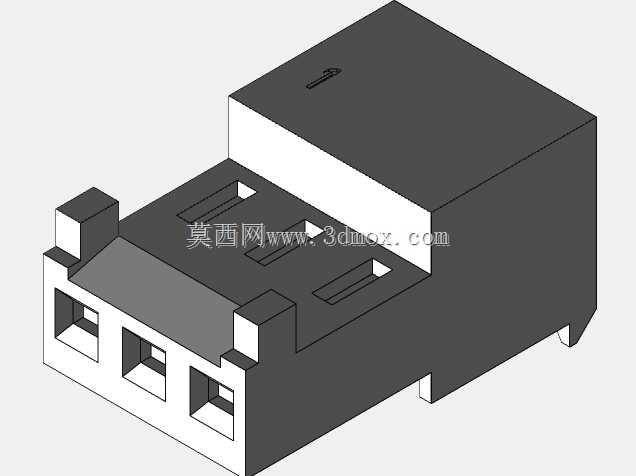

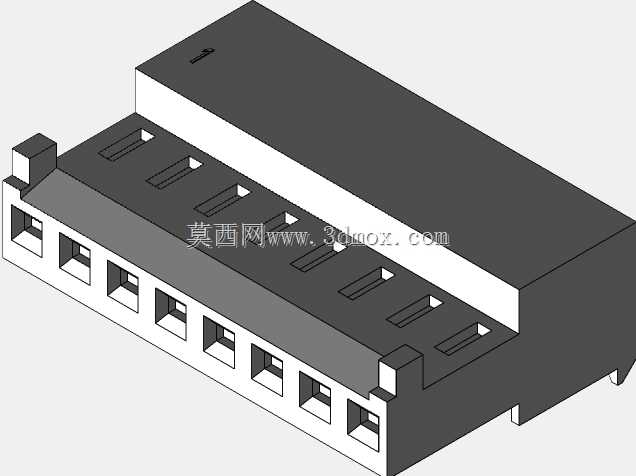

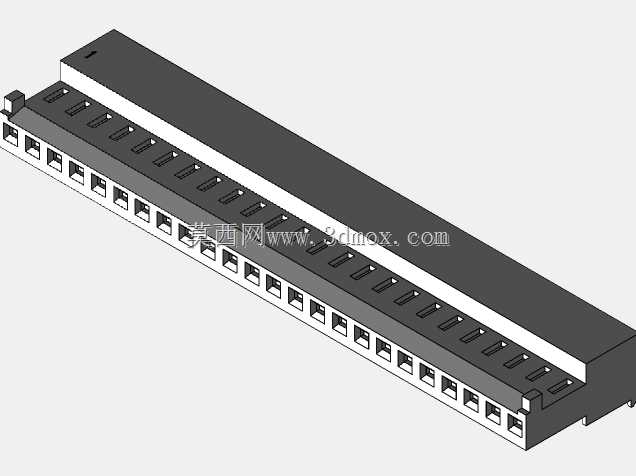

　　设计思路上，这款连接器采用了模块化的堆叠适配逻辑，从2位到10位的位数覆盖可以匹配不同通道数的接线需求，设计人员在进行设备布线选型时，可以根据实际需要的信号路数选择对应位数的型号，无需额外拼接转接；极化片的位置做了非对称设计，和同系列不同线规、不同位数的连接器极化结构形成差异化，不仅能防止同型号反插，还能避免不同规格的连接器误插混用，从源头上减少装配阶段的选型错误。外壳的导向槽设计在插合时可以先完成结构定位，再让触点平稳对接，减少插合过程中触点的侧向受力，延长触点的使用寿命。

　　外形尺寸与安装边界方面，这款连接器采用标准的MTA-100系列间距规格，相邻触点中心距为2.54mm，这个间距是行业内通用的板间接插件标准间距，适配市面上绝大多数通用PCB板的焊盘孔位设计，不需要额外定制PCB就能直接焊接使用。封闭式外壳的壁厚控制在0.8mm，既保证了外壳的结构强度，在常规插拔受力下不会出现开裂变形，又不会占用过多的板上安装空间，单排10位型号的整体宽度不超过28mm，高度不超过8mm，在设备内部空间紧凑的场景下也能完成布置。安装时需要注意，PCB端焊接的焊盘伸出长度要控制在1.2mm以内，避免焊锡过高顶到连接器外壳导致插合不到位；线束端压接24AWG导线时，压接端子的压接翼要完全包裹导线线芯与绝缘层，压接后的端子外径不能超过1.5mm，否则无法顺利装入连接器外壳的端子位。插合过程中需要保证两侧受力均匀，听到卡扣卡合的声响后再确认连接到位，不要单边强行压入，避免极化片断裂或者插针弯折。

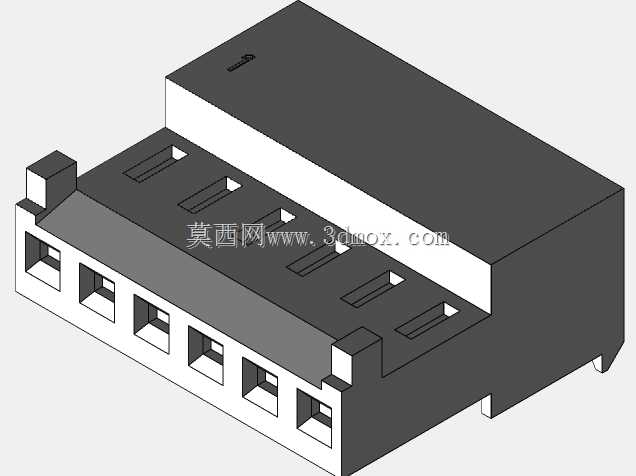

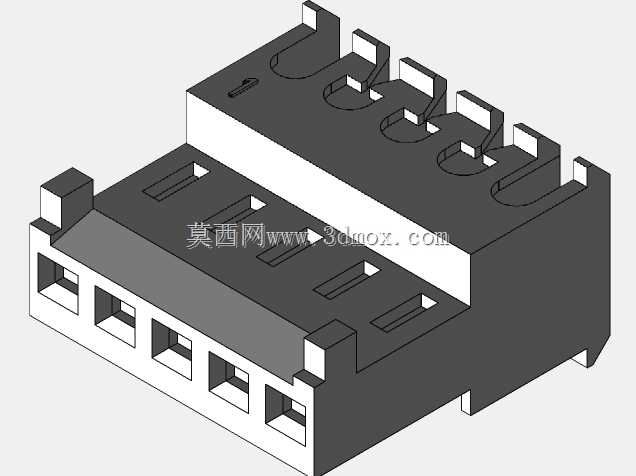

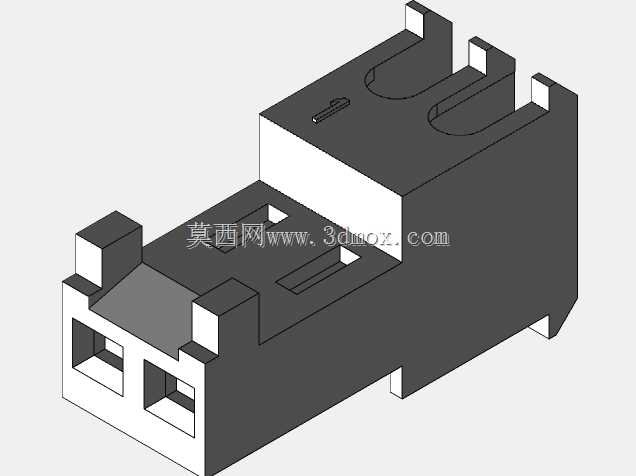

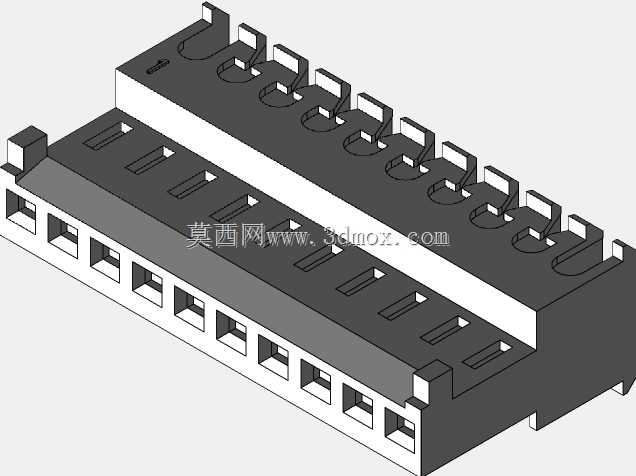

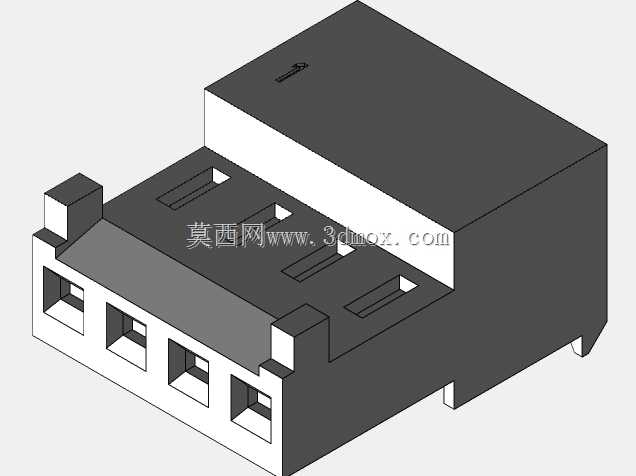

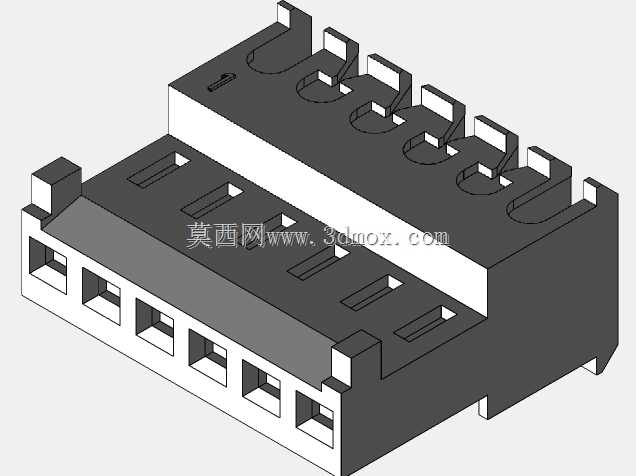

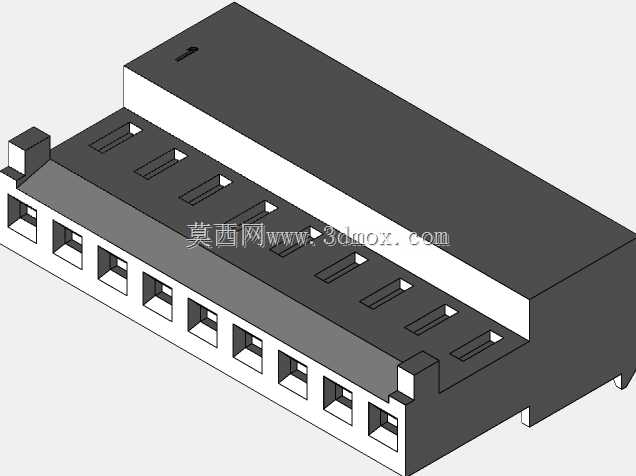

　　在实际三维建模过程中，需要重点还原几个关键结构：一是极化片的非对称凸起尺寸，这个尺寸是防呆功能的核心，建模时要严格按照实物的凸起位置、高度、宽度做参数化设计，公差控制在±0.05mm以内，否则会出现插合卡滞或者防呆失效的问题；二是内部触点的弹片角度，镀锡触点的接触弹片倾斜角度直接影响接触压力，角度过大容易导致插合力过大、弹片疲劳失效，角度过小则会导致接触压力不足、接触电阻超标，建模时要还原弹片的预压角度，保证插合后的接触压力在0.5N-1N的合理区间；三是外壳的导向倒角，连接器插合端的内倒角做了0.3mm的C角处理，建模时不能省略这个结构，否则虚拟装配时会出现干涉，和实际装配的导向效果不符。另外，外壳表面的防滑筋结构也要还原，这个结构是为了方便人工插拔时施力，避免手指打滑，虽然不影响核心功能，但属于实际使用中必不可少的人机交互结构，建模时要保证防滑筋的凸起高度0.4mm，间距1.5mm，和实物的握持手感匹配。

　　从选型适配的角度来说，24AWG的线规对应的导线导体截面积为0.205mm²，额定载流量在3A左右，适合传输直流5V、12V的小功率供电，以及RS485、CAN总线这类常规工业通讯信号，不适合用于大电流的动力回路接线。在进行整机结构布局时，要预留出至少15mm的手部操作空间，方便后期维护时进行插拔操作，不要将连接器布置在紧贴设备外壳或者其他高大元件的位置，否则会导致维护时无法顺利施力插拔，增加后期维修的难度。如果是在有振动的设备场景下使用这款连接器，还可以在连接器外侧额外增加固定扎带，将线束和连接器外壳绑定在一起，避免长期振动导致连接器松脱。
