TE系列MTA-100型22AWG线规连接器组件

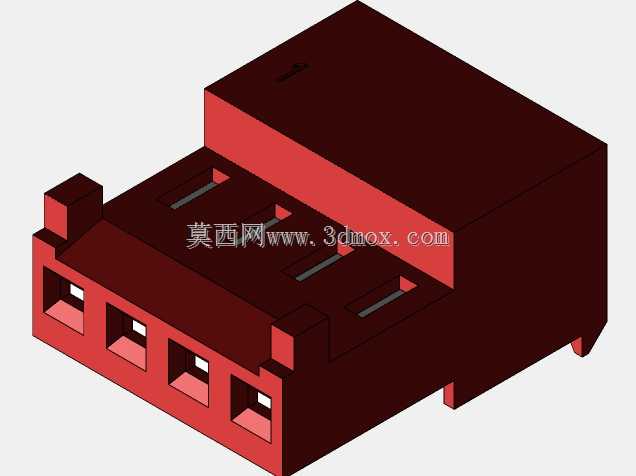

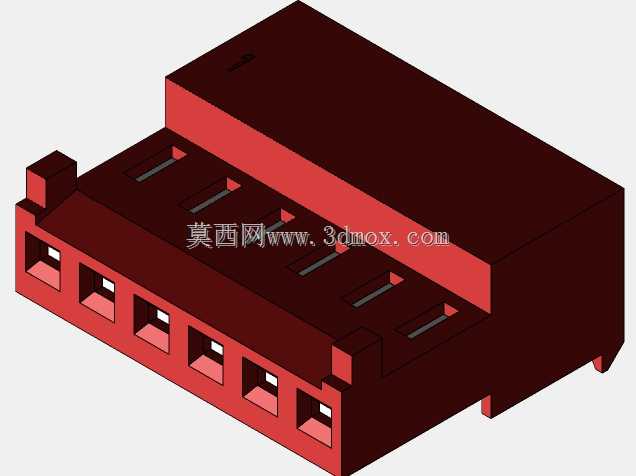

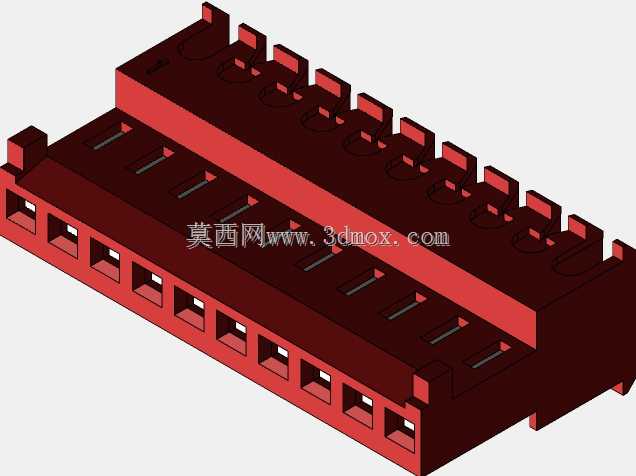

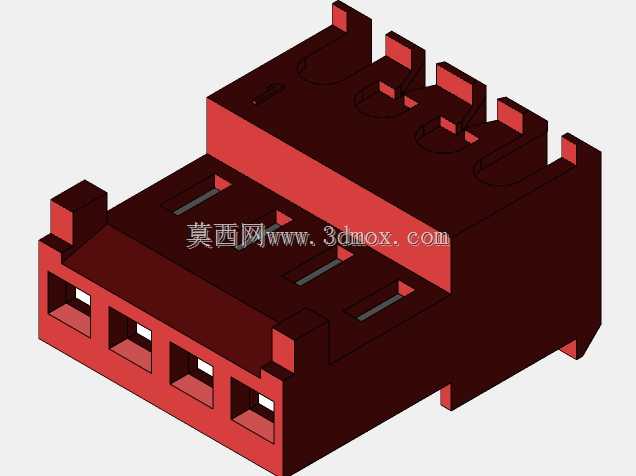

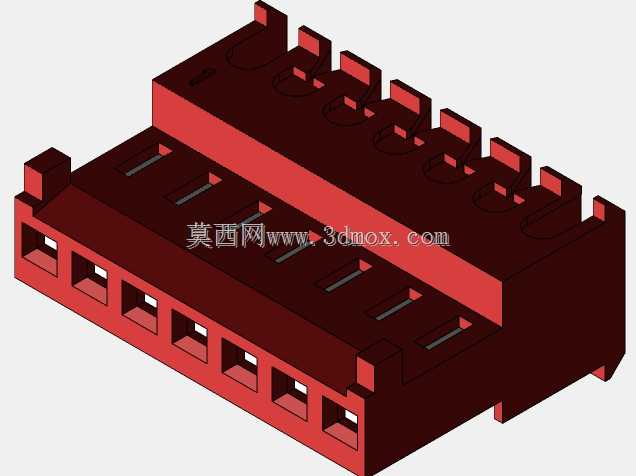

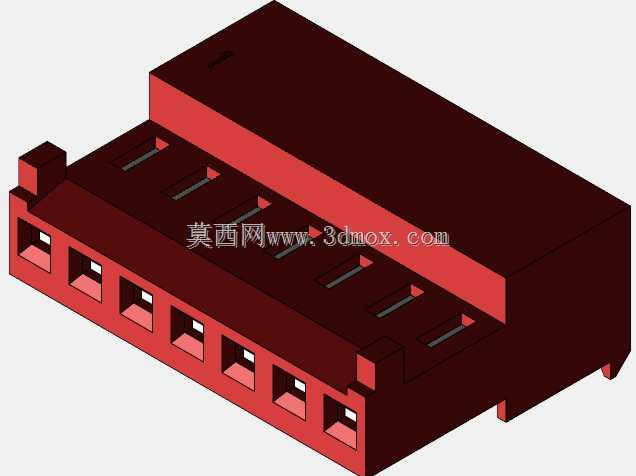

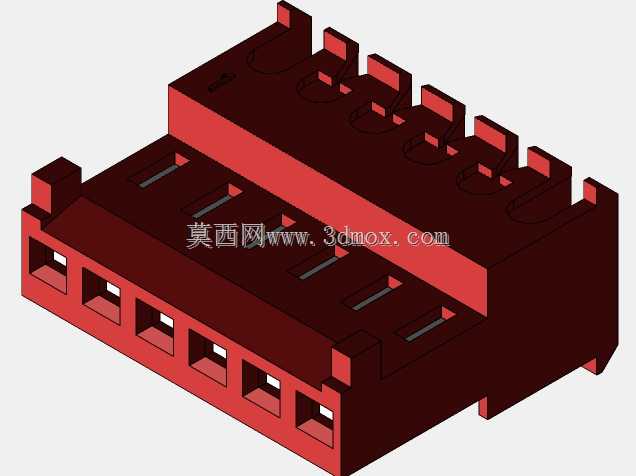

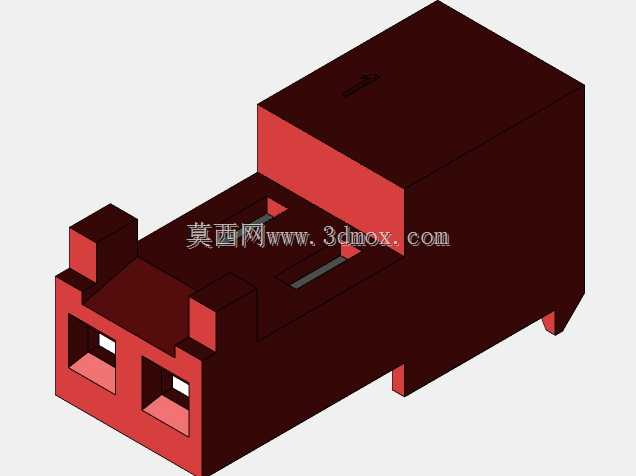

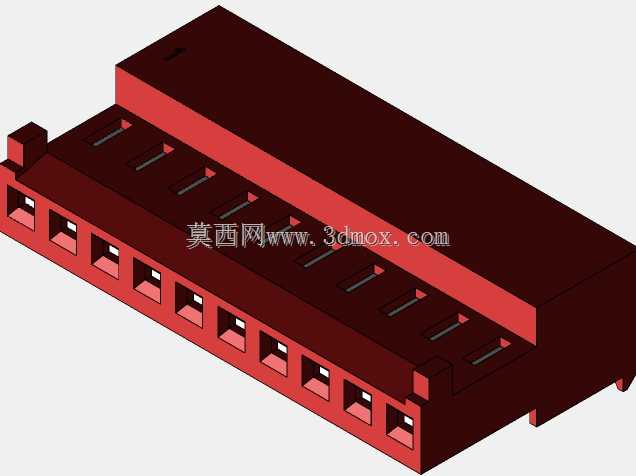

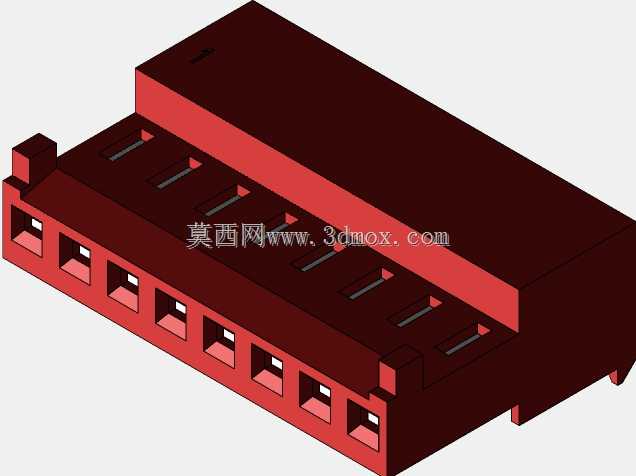

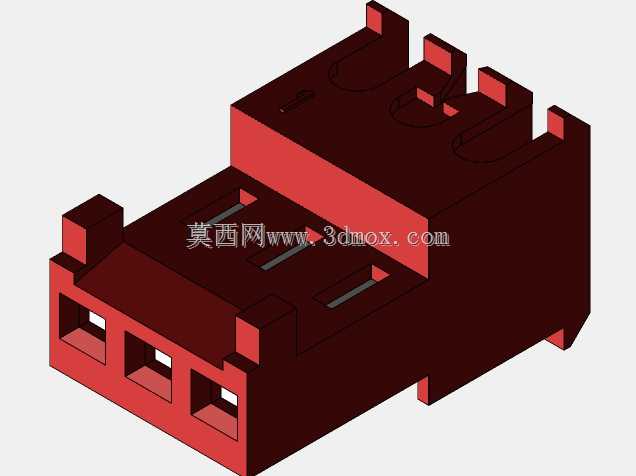

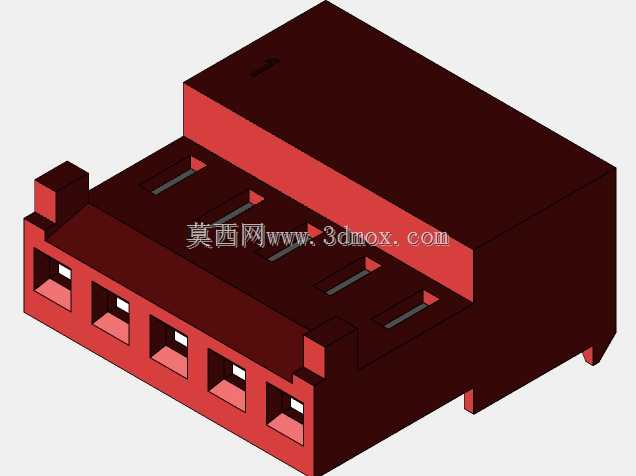

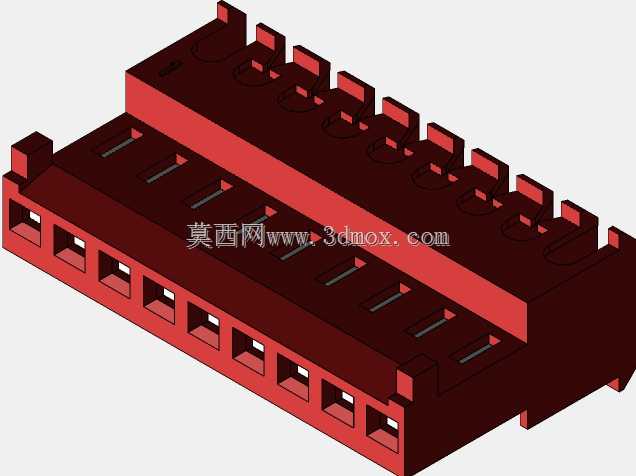

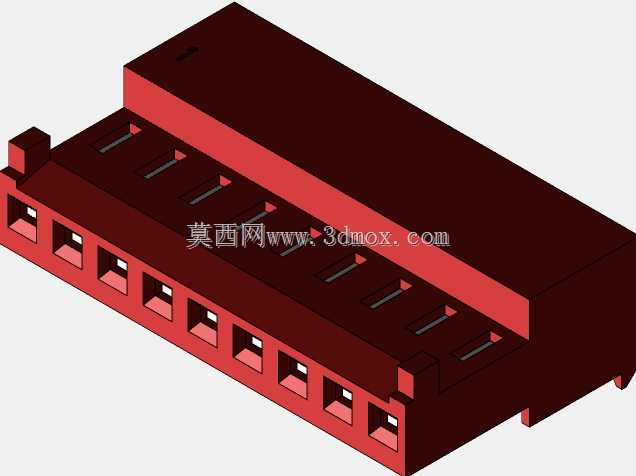

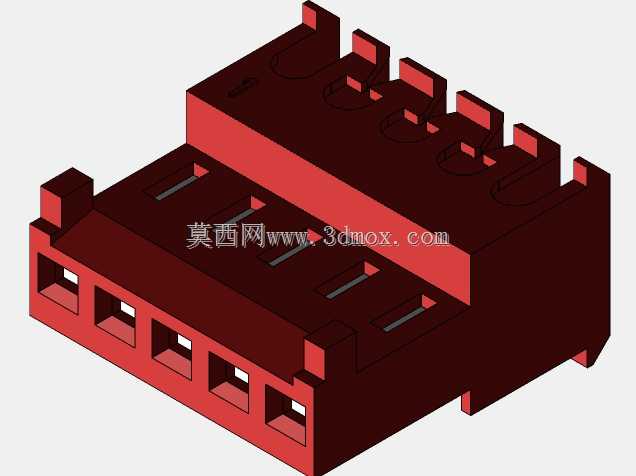

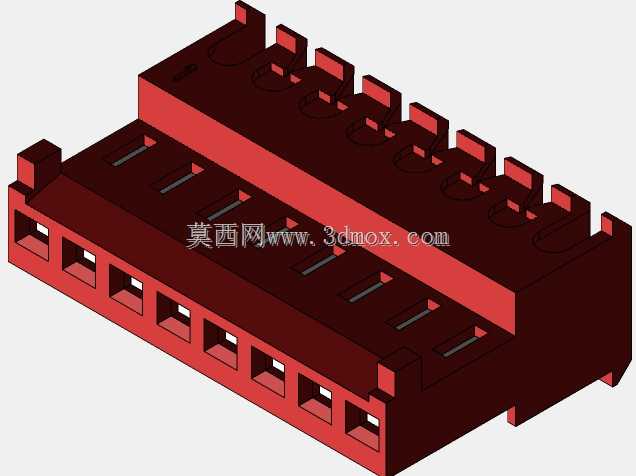

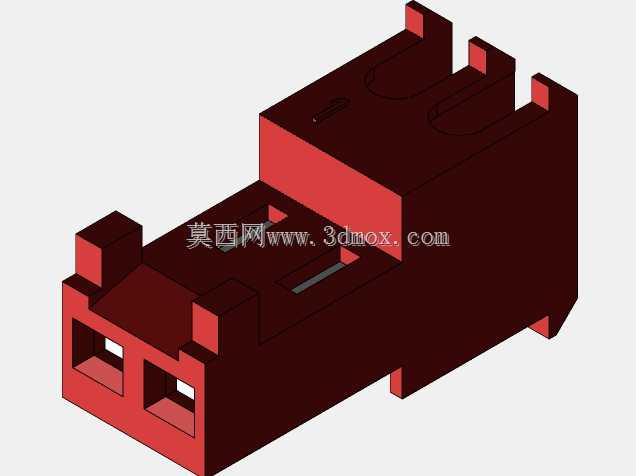

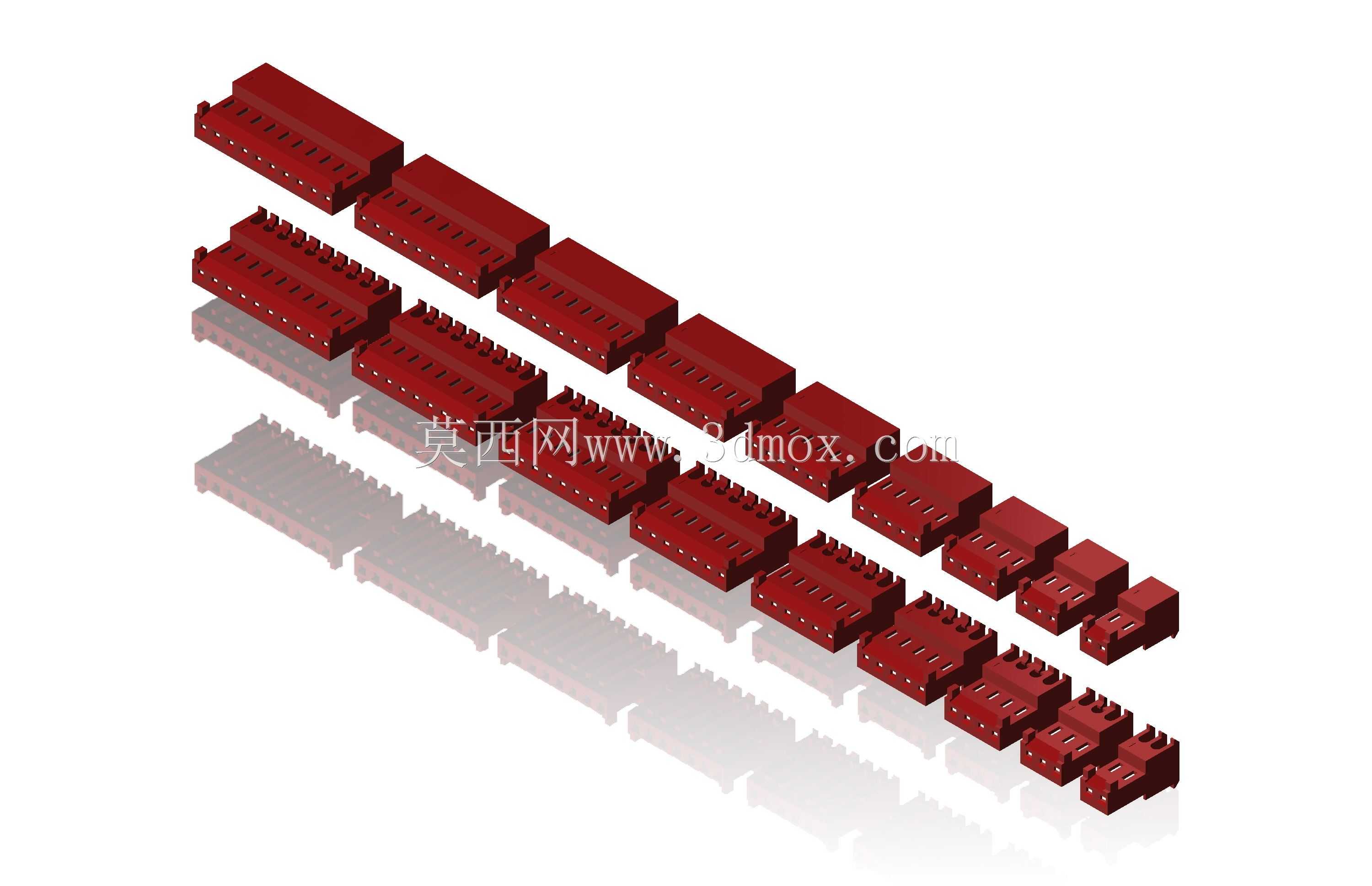

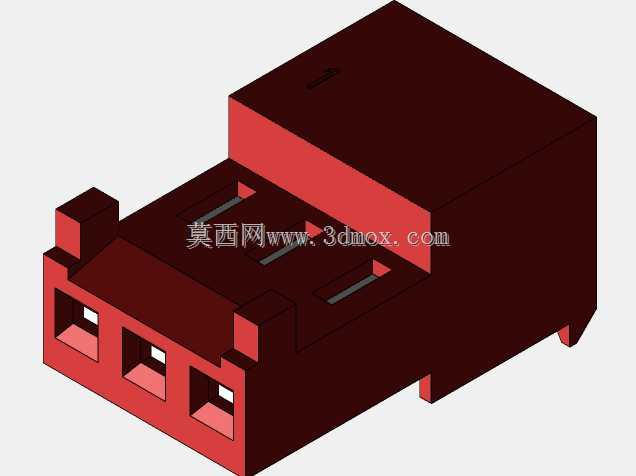

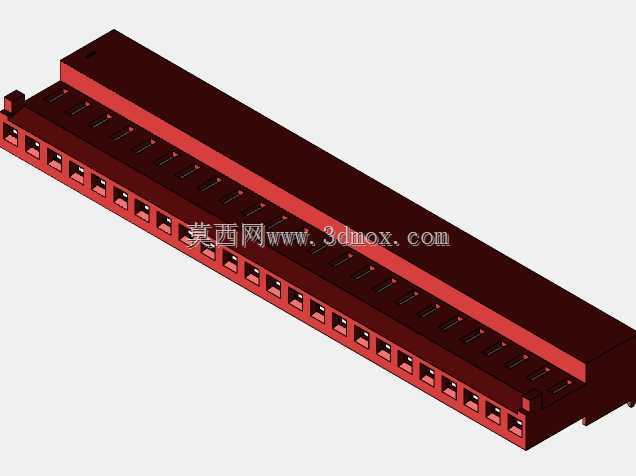

　　在低压信号传输、小功率配电的各类设备内部布线场景中，这类带极化定位的线对板连接器是布线效率与连接可靠性平衡的核心元件，常见于工业控制机柜内部IO链路布线、通讯设备内部板卡信号转接、家电内部控制线路组配、测试治具内部快速接线环节，替代传统螺丝压接、焊接的接线方式，能大幅缩减产线装配工时，同时降低虚接、错接的不良率。该系列连接器覆盖2-10位的不同回路数规格，适配22AWG线径的单股或多股镀锡铜线，封闭端版本用于单组线路的终端收尾连接，馈通版本用于多组线路的跨板串接延伸，两类组件均集成极化接线片结构，从物理结构上杜绝反插、错接的可能，无需装配人员额外核对线序标识，仅靠结构防呆就能完成正确对位。从结构设计逻辑来看，

　　基座采用耐温阻燃的热塑性材料注塑成型，红色的基座配色是行业内通用的电源类回路标识，便于后期运维时快速识别回路类型，接触件采用镀锡铜合金材质，兼顾导电性能与抗氧化能力，接触端采用弹性卡接结构，插入导线后依靠弹性形变抱紧线芯，无需额外压接端子即可完成可靠连接，单回路的接触电阻可控制在5毫欧以内，适配最高10A以内的持续载流需求，满足绝大多数低压信号、小功率供电的传输要求。安装边界层面，单回路的基座宽度为3.81mm，也就是行业内通用的0.15英寸标准间距，不同位数的组件长度随回路数线性递增，2位组件总长度约7.62mm，10位组件总长度约38.1mm，基座高度统一为8.2mm，接线完成后导线出线方向与基座安装面垂直，

　　板端安装时对应PCB板上的焊盘孔位同样按3.81mm间距排布，插装后可通过波峰焊完成板端固定，也可选择免焊的卡扣式安装结构适配无焊的接线场景。在实际选型使用中，需要注意不同位数组件的安装预留空间，基座两侧需要预留至少2mm的操作空间用于接线插拔，封闭端组件的尾部为密封结构，无需额外做绝缘防护，馈通组件的两端均为接线口，布线时需要注意两端导线的弯曲半径不小于导线直径的3倍，避免长期弯折导致线芯断裂。这类连接器的接触件插拔寿命可达500次以上，满足设备运维过程中反复拆装接线的需求，镀锡触点在-40℃到105℃的工作温度区间内都能保持稳定的接触性能，不会因为温度循环出现接触松动、氧化层增厚导致的接触不良问题。极化结构的设计除了防反插之外，

　　还能在接线时引导导线以正确角度插入接触腔，避免导线斜插导致的接触件变形、接触不到位的问题，每个接触腔都有独立的绝缘隔层，相邻回路之间的绝缘电阻大于1000兆欧，可耐受1500V的工频耐压1分钟不击穿，避免相邻回路之间出现信号串扰、短路的问题。在三维建模过程中，需要重点还原接触腔的内部卡位结构、极化定位凸台的尺寸公差、基座安装卡扣的形变空间，这些细节直接影响后续结构验证时的装配干涉检查结果，尤其是不同位数组件的间距累积公差，需要严格按照3.81mm的标准间距做阵列排布，确保模型导入PCB设计软件时能和板端封装精准匹配。建模时还需要注意基座表面的脱模斜度，通常这类注塑件的脱模斜度在1°到1.5°之间，避免模型出现倒扣结构导致无法开模的问题，接触件的弹性臂厚度通常为0.3mm，建模时要还原弹性臂的自然张开角度，确保仿真插拔力时能得到符合实际的数值结果。
