PUI音频压电式蜂鸣器结构设计

　　在工业控制、消费电子、车载电子、安防告警等诸多领域，压电蜂鸣器都是极为常见的声信号输出部件，这款SMI系列压电蜂鸣器的结构设计，完全围绕贴片式安装场景的实际需求展开，适配主流SMT回流焊工艺的安装公差要求。从实际选型应用的角度看，这类压电蜂鸣器不需要额外搭建复杂的驱动振荡电路，依靠压电陶瓷片的逆压电效应即可完成电信号到声信号的转换，相比电磁式蜂鸣器，它的功耗更低、厚度更薄，非常适合对安装空间有严格限制的紧凑型设备内部使用，比如小型手持检测仪器、智能家居控制模块、车载ECU告警单元、工业PLC扩展模块的提示音输出场景，都能见到这类结构的蜂鸣器身影。

　　从结构设计思路来看，这款蜂鸣器采用方块式塑封外壳结构，外壳选用耐高温的LCP工程塑料注塑成型，能够承受SMT贴装过程中260摄氏度以内的高温冲击，不会出现壳体变形、引脚移位的问题。外壳侧面预留的发声开孔位置经过声学仿真验证，既能够保证压电振膜振动产生的声波顺利向外辐射，避免腔体内部形成声短路降低发声效率，又能在开孔处做了微挡边结构，减少生产组装过程中焊锡渣、助焊剂飞溅进入腔体内部，影响振膜振动的一致性。两侧的贴片焊端采用镀锡铜合金材质，焊端的伸出长度和共面度严格控制在0.1mm公差范围内，保证贴装时的焊接可靠性，不会出现虚焊、立碑等SMT工艺常见缺陷。

　　从安装边界尺寸来看，这款蜂鸣器的整体外形为规整立方体结构，没有外伸的异形结构，在PCB布局时只需要预留对应长宽的矩形焊盘区域即可，不需要额外预留避让空间，能够大幅提升PCB板的空间利用率。腔体内部的压电陶瓷振膜采用周边固支的安装方式，振膜与壳体之间通过耐高温硅胶圈做密封缓冲，既可以避免振膜振动时与壳体硬接触产生异音，又能提升器件的抗振动、抗冲击性能，满足车载、工业设备场景下的振动测试要求。振膜的驱动引脚与外部焊端之间采用点焊连接，连接点做了绝缘包覆处理，避免组装过程中出现引脚短路的问题。

　　在实际功能特性上，这款压电蜂鸣器的谐振频率经过调校，输出的音频频率处于人耳敏感度较高的频段，在3V额定驱动电压下就能达到足够的声压级，不需要额外增加音频放大电路，能够直接连接主控芯片的IO口进行驱动，大幅简化外围电路设计。外壳的黑色塑封表面做了哑光处理，不会在设备内部产生反光干扰，适配各类光感类器件邻近安装的场景，不会对周边光敏元件造成干扰。器件的整体重量控制在极轻的水平，即使在轻薄型便携设备上使用，也不会因为器件重量导致PCB板受力变形，提升整机的长期可靠性。

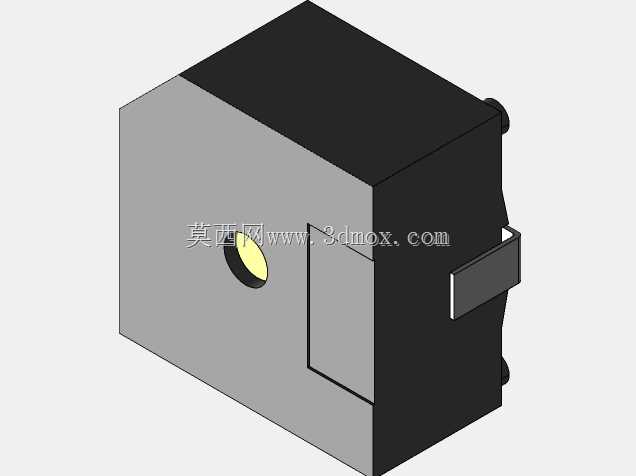

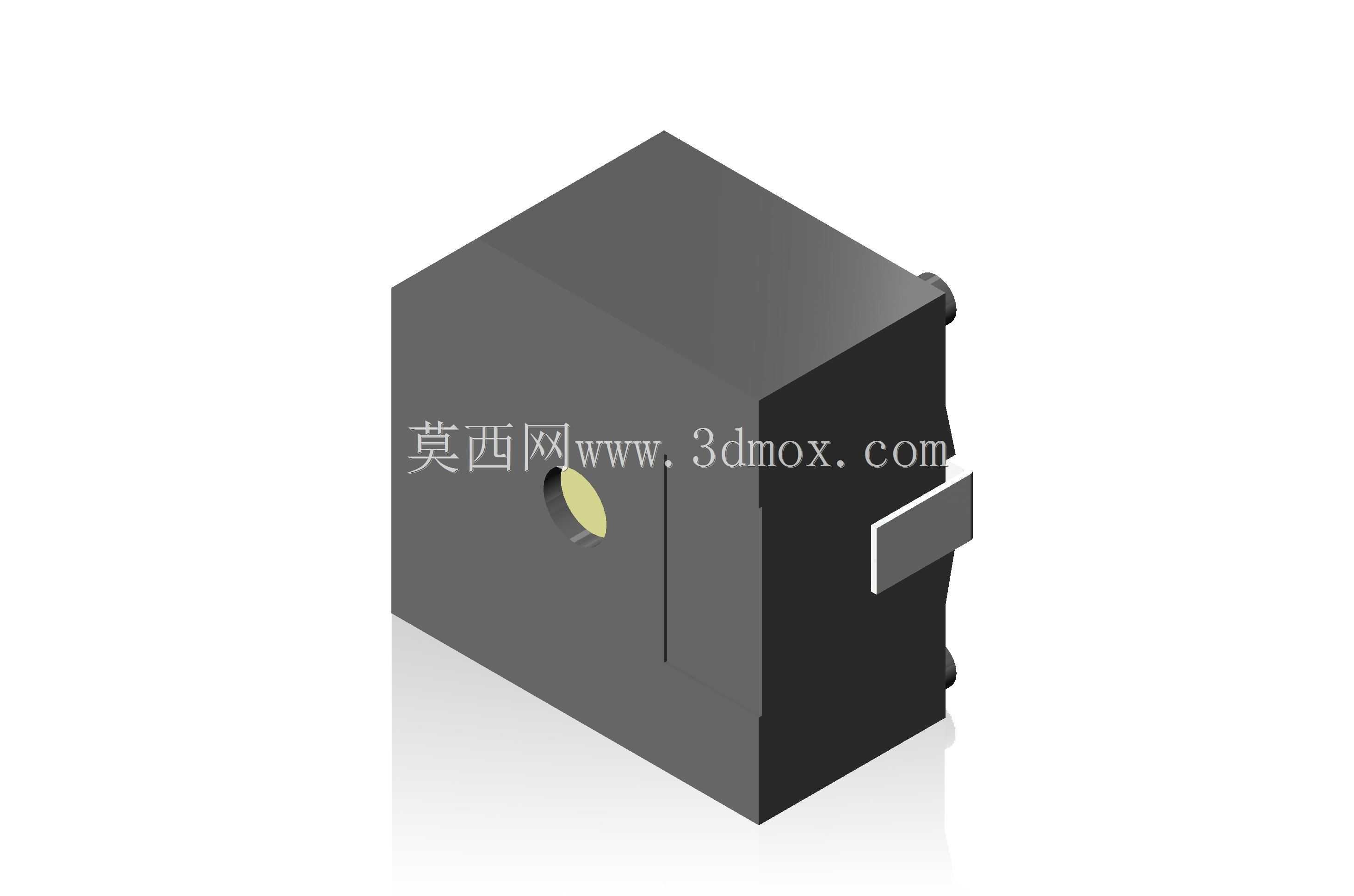

　　从三维建模的角度来看，这个模型完整还原了蜂鸣器的所有外部结构特征，包括侧面的发声槽、焊端的台阶结构、壳体的合模线位置，在做设备整体装配干涉检查时，能够精准模拟器件的实际安装状态，提前发现PCB布局、结构壳体与器件之间的干涉问题，避免开模后才发现安装空间不足的问题。建模过程中对安装基准面做了统一处理，焊盘底面作为整个器件的安装基准，与PCB装配时能够直接贴合，不需要额外做基准转换，提升装配设计的效率。对于需要做整机声学仿真的设计场景，这个模型的腔体结构、发声开孔位置都与实物一致，可以直接导入声学仿真软件中做声腔耦合仿真，验证设备外壳开孔位置对蜂鸣器发声效果的影响，减少后期样机调试的迭代次数。
