Kingstate贴片式压电蜂鸣器结构设计

　　在消费电子、工业控制板卡、车载电子模块的设计流程里，板载发声提示器件的选型从来不是无关紧要的边角环节，很多刚入行的结构工程师容易在这部分踩坑——要么选的器件高度超出壳体内部净空，导致装配后壳体顶起产生缝隙，要么引脚焊盘和PCB布局不匹配，量产时出现虚焊、立碑缺陷，要么发声方向被周边结构件遮挡，实际工作时提示音衰减严重达不到验收标准。这款压电式蜂鸣器的三维结构，就是针对这类板载安装场景做的全参数还原，能直接导入PCB布局软件做干涉校验，也能在整机结构装配阶段提前排查安装冲突。

　　从实际使用场景来看，这类压电蜂鸣器的覆盖范围极广，小家电的操作提示音、工控PLC模块的故障报警、门禁设备的按键反馈、车载ECU的状态提示、医疗便携设备的告警输出，都会用到同规格的贴片压电蜂鸣器，和电磁式蜂鸣器相比，压电结构的功耗更低，驱动电路更简单，贴片封装的形式也适配SMT回流焊工艺，不需要额外做波峰焊治具，能适配全自动化的产线贴装流程，大幅降低量产阶段的人工插件成本。

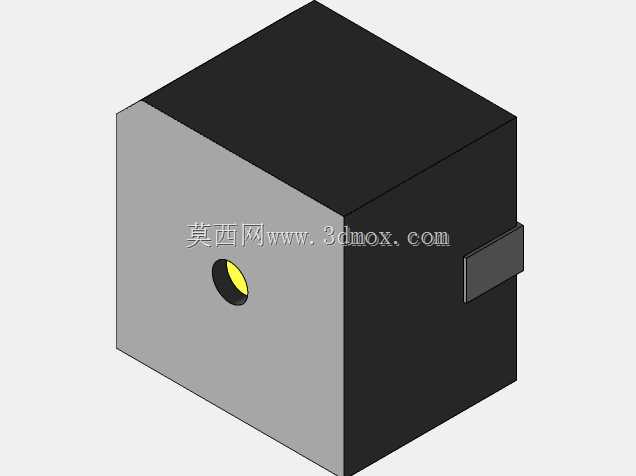

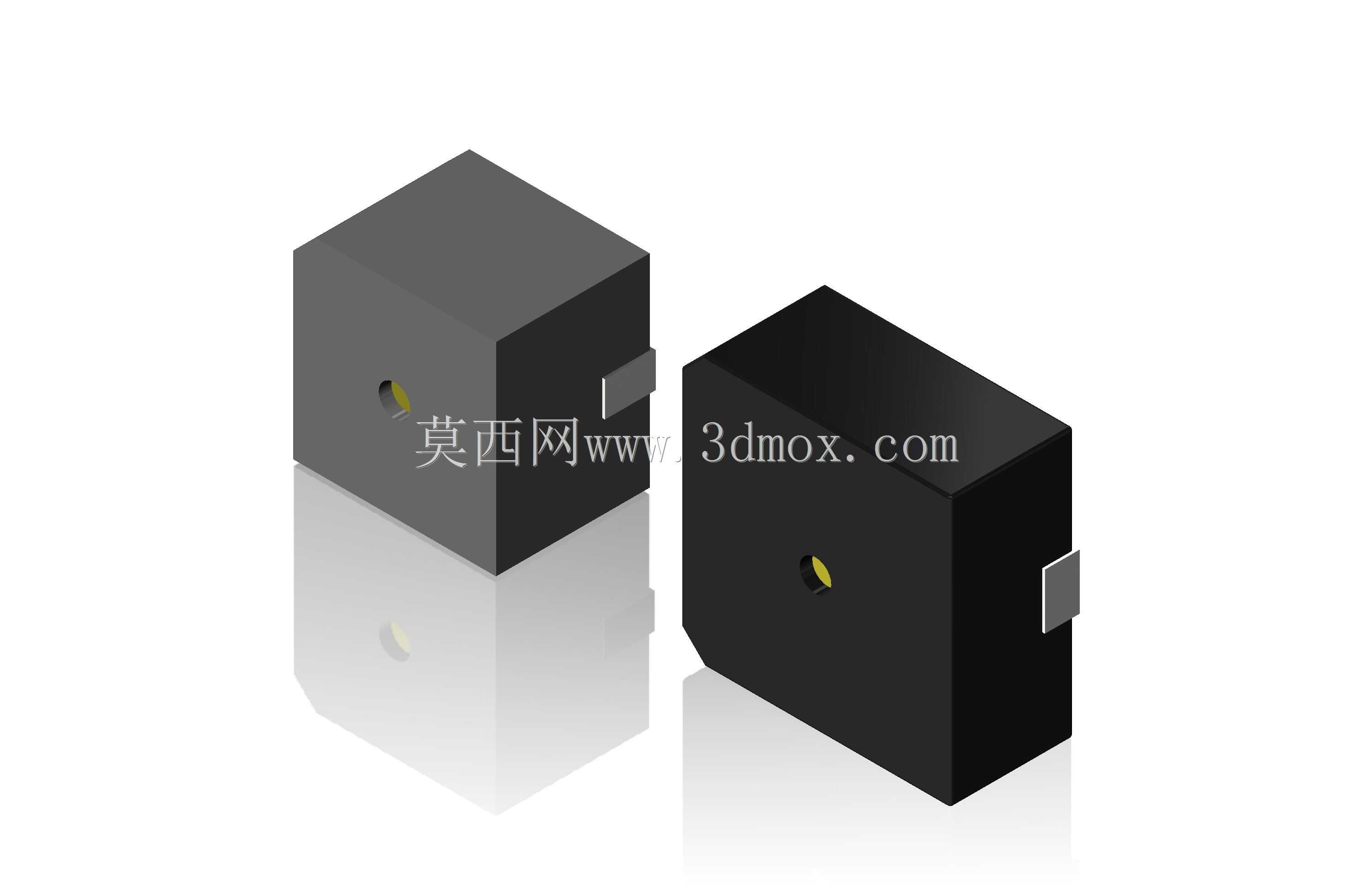

　　从结构设计的细节来看，这款蜂鸣器采用立方体塑壳封装，外壳采用耐高温的LCP工程塑料注塑成型，能承受回流焊阶段的峰值高温，不会出现壳体变形、内部压电陶瓷片移位的问题。外壳侧面预留的金属焊端，严格按照SMD贴片器件的焊盘规范做了尺寸公差控制，焊端的镀层厚度、共面度都符合行业通用标准，导入PCB设计时可以直接匹配标准封装库，不需要额外调整焊盘尺寸。发声面的出声孔做了居中设计，建模时还原了出声孔的倒角结构，避免结构锐边在装配时刮蹭周边的泡棉密封件，也能减少出声路径上的结构遮挡，保证声压级的稳定输出。

　　做结构选型的时候，首先要关注的就是器件的安装边界，这款蜂鸣器的长宽尺寸适配小尺寸PCB的布局需求，不会占用过多的板上空间，整体高度控制在常规板载器件的常规高度区间，不会和上方的壳体、屏蔽罩、其他板接插件产生空间冲突。建模时还原了器件底部的轻微切角结构，这个细节很多粗模都会忽略，实际做PCB焊盘设计时，这个切角对应的是焊盘的防呆标识，能避免贴装时器件方向装反，导致出声方向朝向PCB基板，声音被基板遮挡后声压级大幅下降。另外外壳和内部压电振膜的配合间隙也在模型里做了准确还原，做整机密封设计的时候，不能在蜂鸣器出声面周边打胶过近，否则胶液渗入间隙会卡住振膜，导致蜂鸣器失声，这个细节在做三防涂覆、壳体密封设计的时候需要特别注意，很多量产项目都出现过类似的工艺问题。

　　从设计思路上来说，这类通用电子元器件的三维建模，核心不是做外观的视觉渲染，而是要准确还原所有和装配、干涉、工艺相关的结构特征：焊端的位置和尺寸公差、外壳的最大外形轮廓、出声面的位置、底部的防呆切角、器件的共面度参数，这些特征直接决定了结构设计阶段的校验是否有效。很多工程师在选型时只看datasheet上的平面尺寸，忽略了三维方向上的凸起、倒角、焊端突出量，等到打样回来才发现器件和周边的电容、接插件干涉，不得不重新改板，浪费打样成本和项目周期。用准确的三维模型提前在装配环境里做校验，就能提前规避这类问题，比如蜂鸣器旁边如果布置了较高的电解电容，就要核对两者的高度差和间距，避免贴装时器件互相干涉；如果蜂鸣器布置在PCB靠近壳体侧壁的位置，就要核对壳体侧壁和蜂鸣器的间隙，避免装配时壳体压到蜂鸣器外壳，导致内部振膜受压变形，影响发声性能。

　　另外在做声学相关的结构设计时，还要结合蜂鸣器的发声方向预留出声通道，这款蜂鸣器是正面发声结构，对应的壳体位置要预留出声孔，出声孔的总面积不能过小，否则会阻碍声音传播，同时出声孔和蜂鸣器发声面之间要预留合适的间隙，不能直接贴紧壳体，否则会封堵振膜的振动空间，导致发声失真甚至无声。如果设备需要做防水设计，还可以在蜂鸣器和壳体出声孔之间加装防水透声膜，建模时也要提前预留透声膜的安装空间，避免后期加膜时出现空间不足的问题。

　　很多做工业控制板卡的工程师，在做报警器件选型时，会优先选这类成熟的贴片压电蜂鸣器，就是因为其结构可靠性高，贴片安装的抗震性能好，在设备有振动的工况下，不会出现插件式器件常见的引脚脱焊问题，同时压电结构的工作寿命更长，能满足工业设备长期稳定运行的要求。在三维建模阶段把这些结构细节做全，就能让后续的结构设计、PCB布局、工艺校验环节少走很多弯路，不需要反复核对datasheet上的零散尺寸，直接在三维环境里就能完成所有安装相关的校验工作，提升整体的设计效率。
