Cosel隔离型DC-DC电源转换模块结构设计

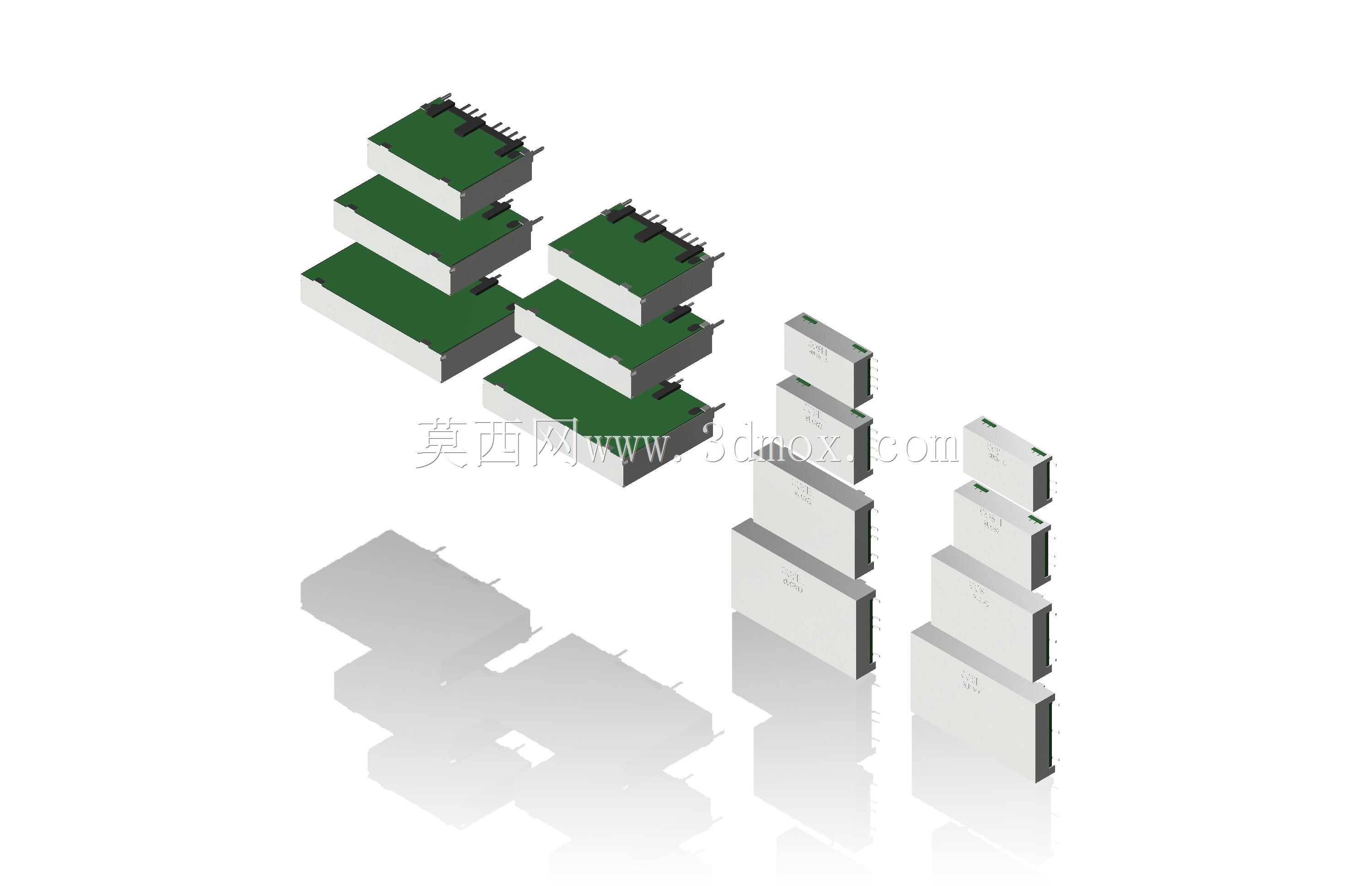

　　在工业控制板卡、轨道交通车载设备、医疗诊断仪器、通信基站前端供电等对供电稳定性、抗干扰能力有严苛要求的场景中，隔离型DC-DC转换模块是板级供电链路里不可替代的核心器件，这套Cosel系列隔离DC-DC转换模块的三维结构，完整覆盖了SUCS、SUCW、SUTS、SUTW等多个功率等级的产品形态，建模过程中完全参照器件实际量产的外形公差、安装定位基准做了1:1还原，能直接导入整机布局做干涉校验，省去选型阶段反复核对规格书尺寸的冗余工作。做板级结构设计的工程师都清楚，电源模块的选型从来不是只看电气参数就够的，安装边界的干涉、引脚的焊盘匹配、散热空间的预留、高低位器件的布局避让，每一项都可能导致后期打样返工，

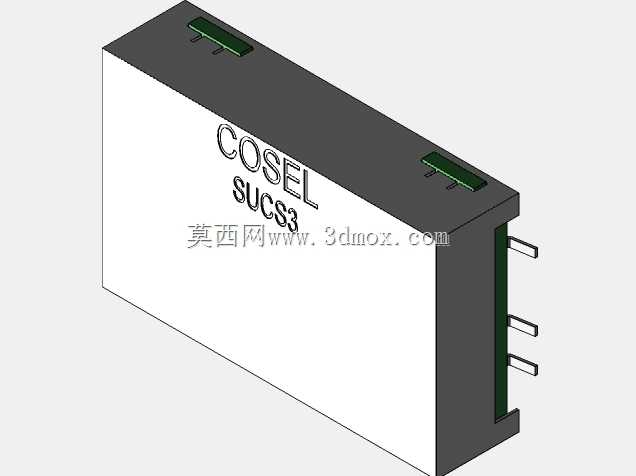

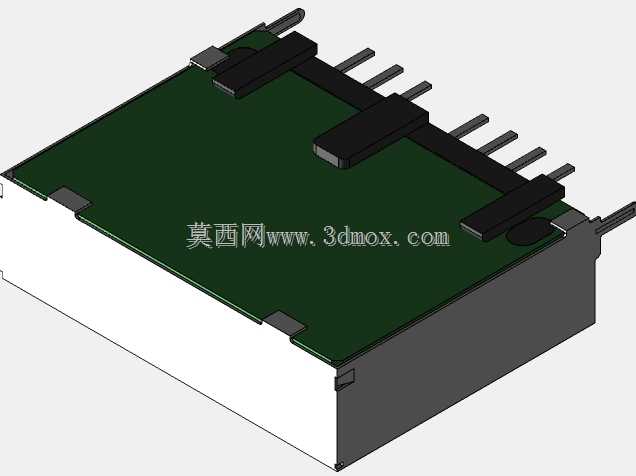

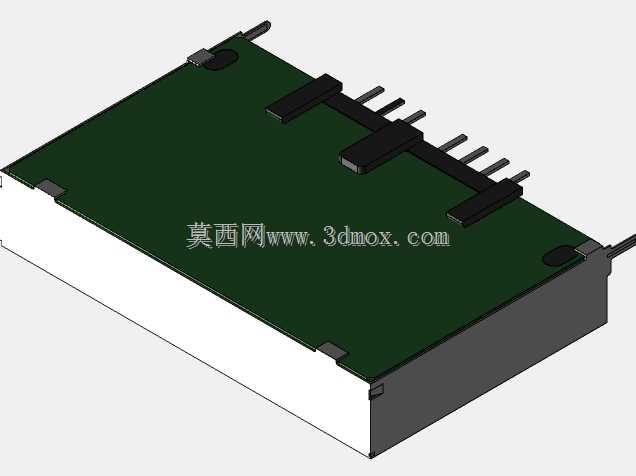

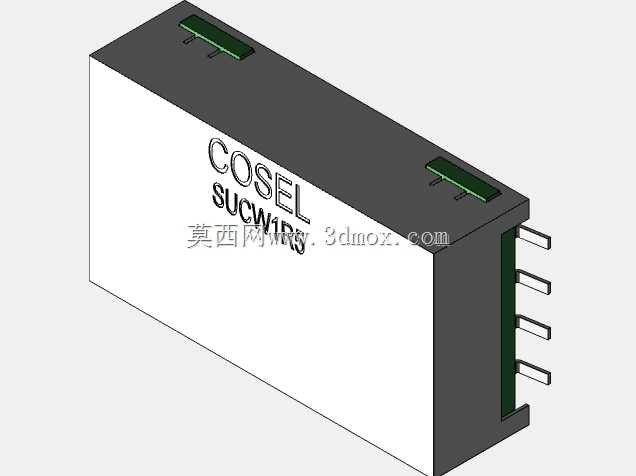

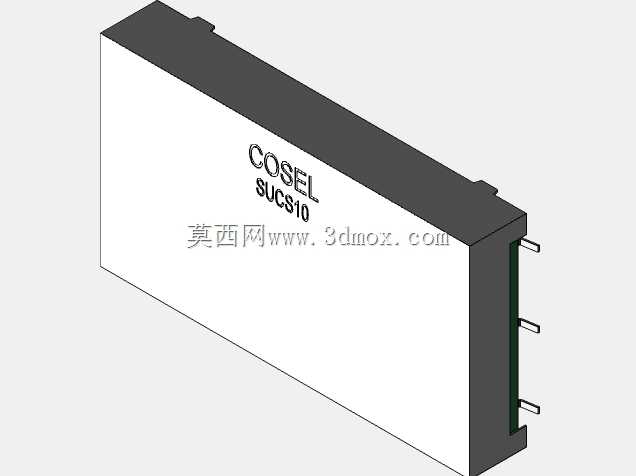

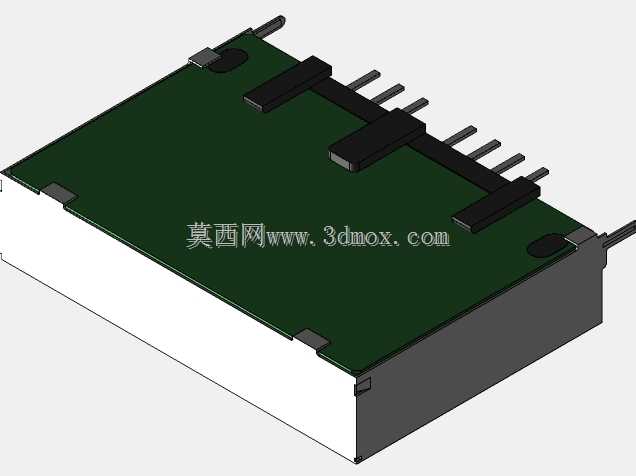

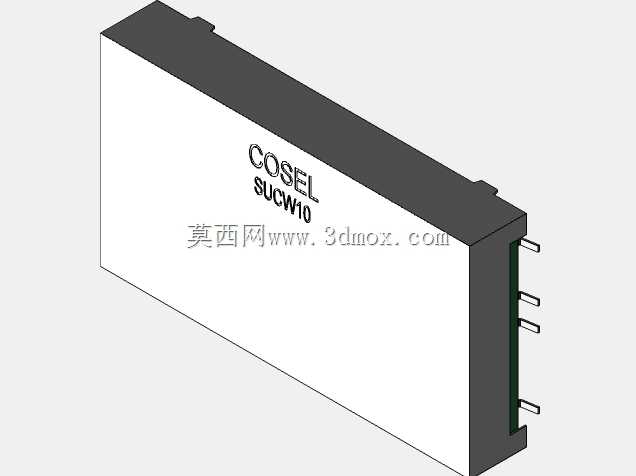

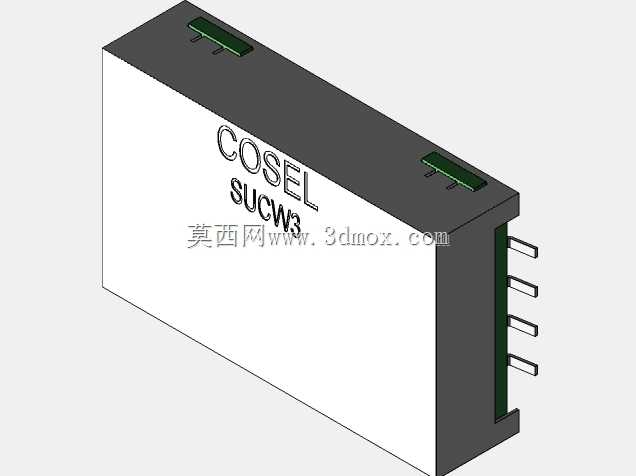

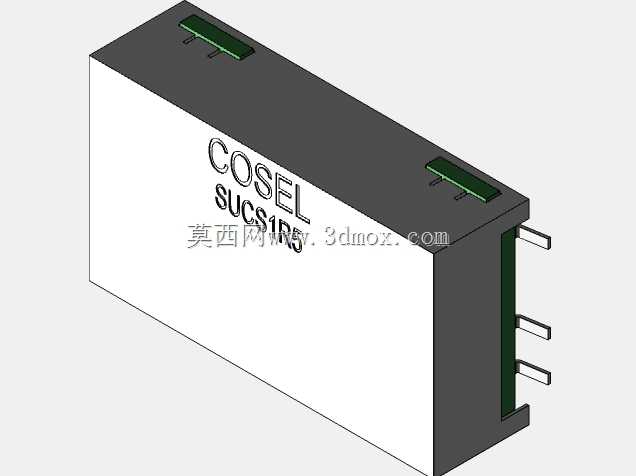

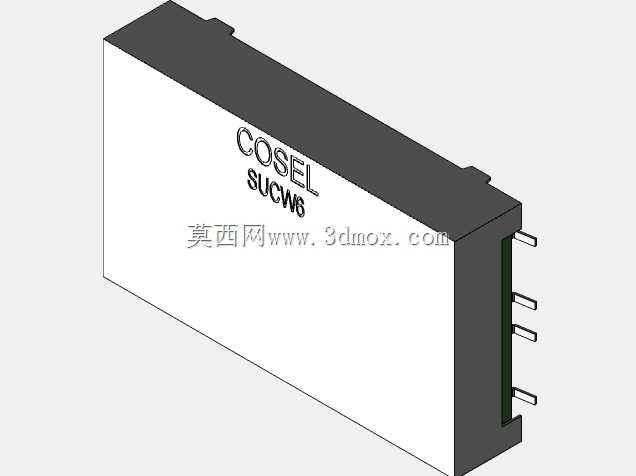

　　这套模型把不同功率段模块的外形差异做了精准区分：小功率段的模块采用卧式直插引脚结构，本体高度控制在极低区间，适合对板上净空有严格限制的紧凑型控制板使用，引脚间距完全符合行业通用的2.54mm网格标准，能直接适配常规PCB焊盘布局，不需要额外做封装修改；中大功率段的模块采用立式封装结构，侧面预留了散热面的安装位，可直接贴合设备金属壳体做传导散热，不需要额外加装散热鳍片就能满足额定功率下的温升要求，引脚的排布做了错位设计，避免大电流走线在PCB层面出现交叉干扰。从设计思路上看，这类隔离型DC-DC模块的结构设计始终围绕三个核心目标展开：首先是输入输出侧的物理隔离屏障，模型里能清晰看到模块内部的隔离带在外壳上的对应分界，

　　结构设计上通过塑壳的卡扣定位把输入侧、输出侧的引脚区域做了物理分隔，避免生产焊接过程中出现锡渣连桥导致的隔离失效；其次是生产装配的便利性，所有模块的外壳都采用对称式卡扣结构，不需要额外打胶或者螺丝固定就能完成内部PCB与塑壳的组装，引脚的成型角度做了统一的公差控制，过波峰焊时不会出现引脚浮高、歪斜的问题；最后是长期使用的可靠性，塑壳的边角都做了圆弧过渡处理，避免设备在振动环境下出现应力集中导致的外壳开裂，底部与PCB接触的平面做了平整度控制，焊接后不会出现本体倾斜导致的与周边器件干涉。在实际设备布局中，不同功率等级的模块安装边界要求有明显差异：小功率模块因为自身发热低，周边只需要预留1mm的电气间隙即可，可以紧贴阻容类低矮器件布局；

　　中大功率模块因为满载时外壳温升较高，周边需要预留至少3mm的散热间隙，不能直接紧贴电解电容、塑胶接插件等耐热性较差的器件布置，同时要注意模块的散热面要朝向设备壳体或者通风道方向，避免热量堆积在板卡局部区域。很多新手工程师在做电源布局时容易忽略模块的高度差问题，这套模型把不同型号的本体高度做了精准还原，导入装配后可以直接做高度方向的干涉检查，比如当板卡需要安装金属屏蔽罩时，可以直接根据模块的最高高度确定屏蔽罩的内腔净空，不需要等实物到手再测量调整；在做导轨式安装的工业模块布局时，也可以根据模块的引脚伸出长度，确定PCB与导轨安装底座之间的预留距离，避免引脚顶到底座导致装配不到位。另外，这类隔离DC-DC模块在结构设计上还考虑了不同应用场景的特殊需求，比如车载场景使用的型号，外壳的卡扣做了加强设计，能承受更高等级的振动冲击，引脚的镀层厚度也符合车载电子的盐雾要求，对应的模型也把这些结构加强的特征做了还原，方便工程师在做车载设备设计时直接选用对应型号的模型做布局验证，不需要额外做结构强度的校核。在做三维布线时，这套模型也能提供准确的走线参考，输入输出引脚的位置清晰明确，可以提前规划大电流走线的路径，避免走线绕远导致的载流能力下降，同时可以根据模块的隔离分界位置，规划输入侧、输出侧的走线区域，减少强弱电之间的串扰。
