Ekulit系列压电式蜂鸣器结构设计

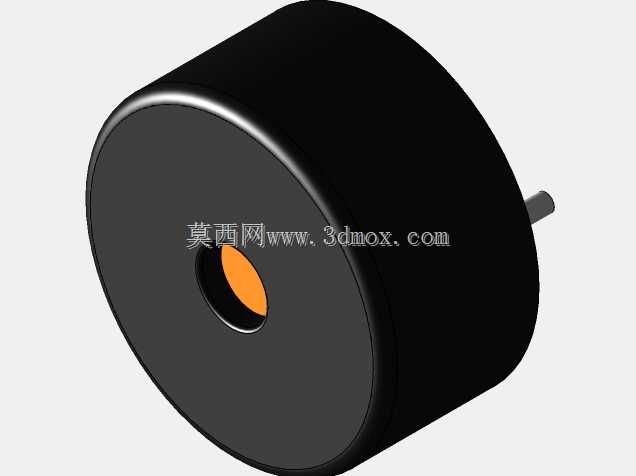

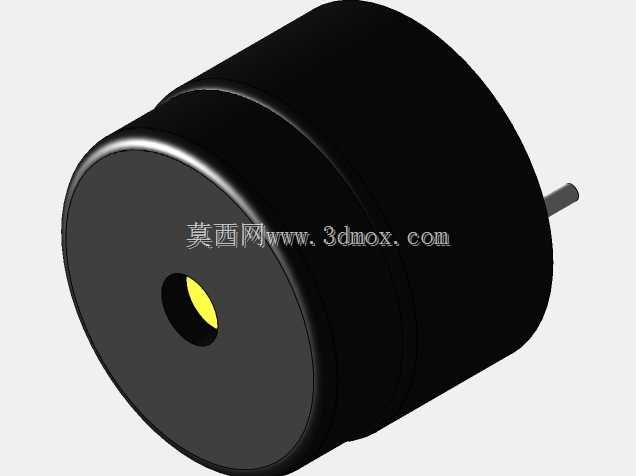

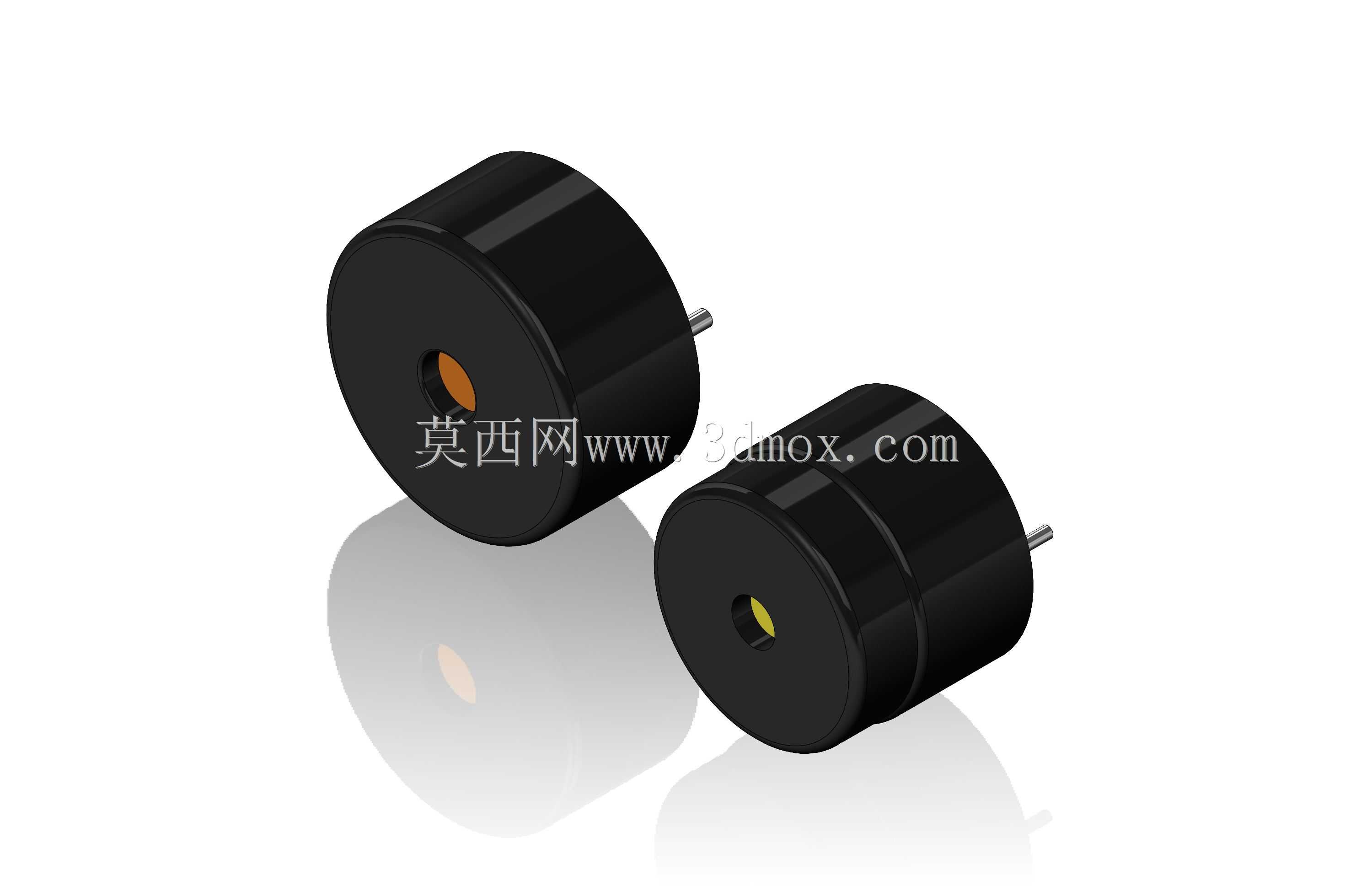

　　在工业控制、消费电子、车载电子、安防告警等各类需要声音提示的设备场景中，压电蜂鸣器是应用覆盖面极广的基础电声元件，本次呈现的Ekulit系列压电蜂鸣器结构，覆盖AL-60SP03、AL-60SP05、AL-60SP12RMP-14P/HT多个常用型号，可适配不同安装空间、声压要求的板载安装需求。从结构设计逻辑来看，这类压电蜂鸣器采用圆柱式封装外壳，主体壳体选用耐温阻燃的工程塑料注塑成型，外壳侧壁做了均匀的壁厚控制，既可以为内部压电陶瓷振动片提供稳定的安装支撑，也能通过腔体结构优化谐振效率，避免振动过程中出现壳体共振带来的杂音问题。引脚采用直插式设计，引脚间距匹配通用PCB板的焊盘孔位标准，插装后可直接过波峰焊完成固定，不需要额外设计固定支架，能有效降低SMT或插件产线的装配复杂度。

　　从实际选型适配的角度看，不同型号的蜂鸣器在腔体深度、压电片直径上做了差异化设计，比如小尺寸型号可适配手持检测设备、小型控制板的紧凑安装空间，大腔体型号则能输出更高的声压级，满足工业设备、户外告警装置的远距离声音提示需求。设计过程中充分考虑了安装边界的约束：蜂鸣器的圆柱外径公差控制在插件元件的通用公差范围内，安装时不会和周边的电容、电阻、接插件等板载元件产生空间干涉；引脚伸出长度兼顾了PCB板厚与焊锡浸润的要求，既不会因为引脚过短导致焊接虚焊，也不会因为引脚过长在剪脚工序中损伤壳体密封结构。蜂鸣器正面的出声孔做了倒角处理，既可以避免注塑过程中产生毛边堵塞出声通道，也能在日常使用中减少灰尘、水汽直接进入腔体内部的概率，提升元件在复杂工况下的使用寿命。

　　在功能实现层面，这类压电蜂鸣器依靠压电陶瓷片的逆压电效应工作，当施加对应频率的交变电压时，陶瓷片产生弯曲振动带动腔体内空气振动发声，相比电磁式蜂鸣器，它的功耗更低、重量更轻，不需要额外的线圈结构，也不会产生电磁干扰，适合用在对电磁兼容性要求较高的精密检测设备、医疗电子周边装置中。结构设计时特意将压电片的固定位置设置在腔体的振动节点处，最大程度降低振动能量通过壳体传递到PCB板的损耗，既保证了发声效率，也避免了蜂鸣器工作时带动PCB板上其他敏感元件产生微振，影响设备的检测精度。

　　从装配结构来看，蜂鸣器的壳体和底座采用卡扣加超声焊接的密封方式，不需要额外涂胶固定，装配工序简单，焊接后的接缝均匀，可满足常规电子设备的防潮要求，适合在普通室内工控环境、消费电子整机内长期工作。不同型号的高度尺寸做了明确的梯度划分，选型时结构工程师只需要根据PCB板上方的预留空间选择对应高度的型号即可，不需要额外修改壳体的避让结构，能大幅缩短整机的结构设计周期。直插引脚的材质选用镀锡铜包钢线，既有足够的机械强度，在插件过程中不容易弯折，也具备良好的可焊性，焊接后焊点的可靠性可满足常规工业设备的振动测试要求，不会因为设备运输、工作过程中的振动出现引脚脱焊的问题。

　　在实际应用中，这类蜂鸣器常被用作设备开机提示、故障告警、操作反馈的发声单元，比如工控PLC的扩展模块上、家用小电器的控制板上、门禁安防的告警模块上都能见到同结构的压电蜂鸣器。设计时没有采用多余的异形结构，整个外轮廓为规则圆柱，在三维建模过程中可直接通过旋转、拉伸等基础特征完成建模，也方便结构工程师在做整机装配干涉检查时快速做碰撞检测，不需要处理复杂的曲面轮廓。出声孔的位置设置在蜂鸣器正面中心区域，安装时只要保证出声孔方向不被其他结构件完全遮挡，就能保证声音的正常传播，不需要额外设计导音通道，进一步降低了整机结构的设计复杂度。
