Vishay高隔离电压光电耦合器结构设计

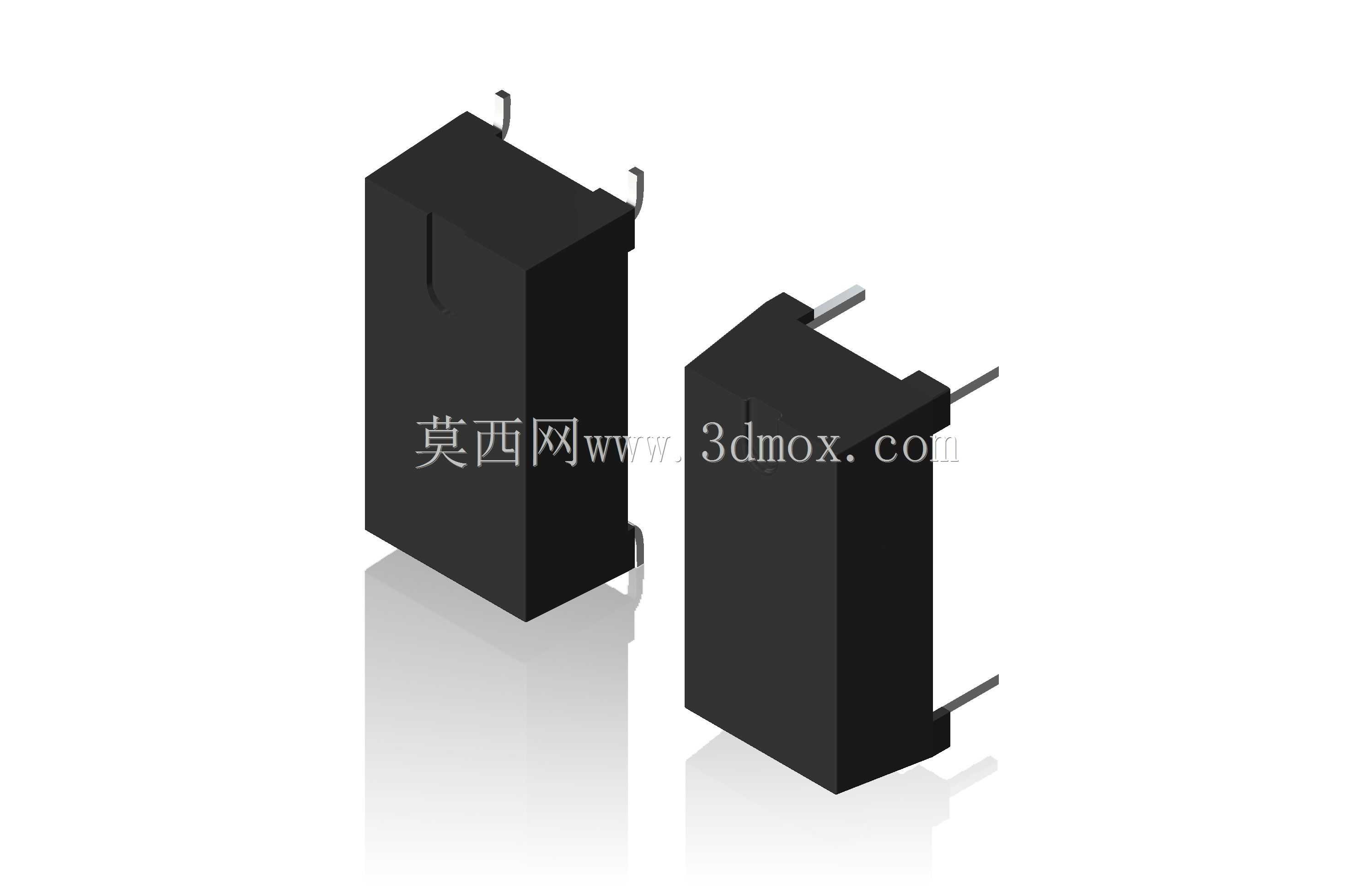

　　在工业控制回路、高压信号采集、电力电子驱动这类需要强弱电隔离的场景里，光电耦合器是绕不开的基础隔离器件，这次还原的Vishay CNY65B、CNY65AGRST系列光耦，核心就是满足超高绝缘电压的隔离需求，建模的时候首先要把实际使用里的安装边界、引脚适配性放在首位，毕竟这类直插封装的光耦，很多时候是直接焊在工控PCB板上，和周边的阻容、驱动芯片挨得很近，尺寸偏差一点就可能出现装配干涉。先从外形结构来说，这款光耦采用黑色阻燃环氧封装本体，本体的棱角做了微小的圆弧过渡，不是生硬的直角，这是实际量产封装的工艺特征，建模的时候如果做纯直角，反而不符合真实器件的外观，本体表面没有多余的标识凸起，仅在出厂时会丝印型号与批次，

　　三维建模时保留了本体的平整面，方便后续做丝印贴图的适配。引脚部分是这款器件建模需要重点注意的部分，两个直插引脚从本体同侧伸出，引脚的直径、伸出长度、引脚间距完全按照实际器件的安装孔位要求设置，引脚末端做了轻微的倒角，模拟实际元器件引脚的浸锡处理特征，方便PCB布局时的孔位匹配，不会出现引脚插不进安装孔的问题；另外要注意引脚和本体结合处的密封结构，这部分是保证高绝缘性能的关键结构，建模时还原了结合处的环氧包封过渡段，没有做成引脚直接插入本体的生硬结构。从功能特性对应的结构设计来看，这款光耦内部是通过光信号实现输入输出端的电气隔离，所以封装本体的内部空腔要预留出发光侧与受光侧的对位空间，建模时虽然不需要把内部晶圆完全做出来，

　　但本体的内部壁厚是按照实际绝缘要求设置的，保证本体的爬电距离符合高隔离电压的设计要求，也就是本体外部两个引脚之间的表面距离，完全满足高压应用下的绝缘安全距离，不会出现高压下沿封装表面打火的风险。实际应用里，这类光耦常用来做PLC开关量输入的信号隔离、变频器驱动回路的强弱电隔离、充电桩采样回路的高压隔离，这些场景里器件周围可能存在温湿度波动、粉尘附着的情况，所以封装本体的外形设计是规整的长方体，没有复杂的凹凸结构，一方面是量产封装的工艺便利性，另一方面也减少了粉尘堆积的死角，降低长期使用后绝缘性能下降的风险。建模过程中也考虑了不同装配场景的适配，比如有的设备里会给光耦套绝缘套管，本体的外形尺寸预留了套管的装配间隙，

　　不会出现套管套不进去的问题；如果是需要在引脚处套热缩管做额外绝缘，引脚的伸出长度也预留了热缩管的包覆空间，不会因为引脚过短导致热缩管碰到本体影响焊接。另外，这款光耦的封装重心是居中设计的，在波峰焊的时候不会因为重心偏移出现器件歪斜、浮高的问题，建模时也还原了这个重心分布对应的本体厚度比例，保证三维模型导入PCB装配仿真的时候，能准确模拟焊接后的器件姿态。很多新手建模的时候容易把这类直插光耦的引脚方向做反，或者把引脚间距做的和通用DIP封装混淆，实际上这款光耦的引脚间距是对应特定的安规要求设置的，比普通小信号光耦的间距要宽，就是为了提升爬电距离，满足更高的隔离电压等级，建模时严格核对了实际器件的安装尺寸，两个引脚的中心距、引脚到本体边缘的距离都和实物一致，不管是用来做PCB布局的器件库，还是做设备整机的结构装配仿真，都能直接适配，不会出现尺寸不匹配的问题。还有本体底部的平整度，建模时做了完全的平面处理，因为实际焊接的时候，器件本体是贴在PCB表面的，如果底部不平整，焊接后会出现器件倾斜，一方面影响引脚焊接质量，另一方面可能导致引脚受力断裂，平整的底部设计也能让焊接时的助焊剂均匀分布，减少虚焊的概率。从散热的角度来说，这类小功率光耦本身发热量不大，黑色的环氧封装也能满足日常工作的散热需求，建模时没有额外添加散热结构，完全还原真实器件的外形，因为实际应用里这类器件不需要额外加装散热片，多余的结构反而会影响周边器件的布局。
