JST-VH系列3.96mm节距压接连接器结构设计

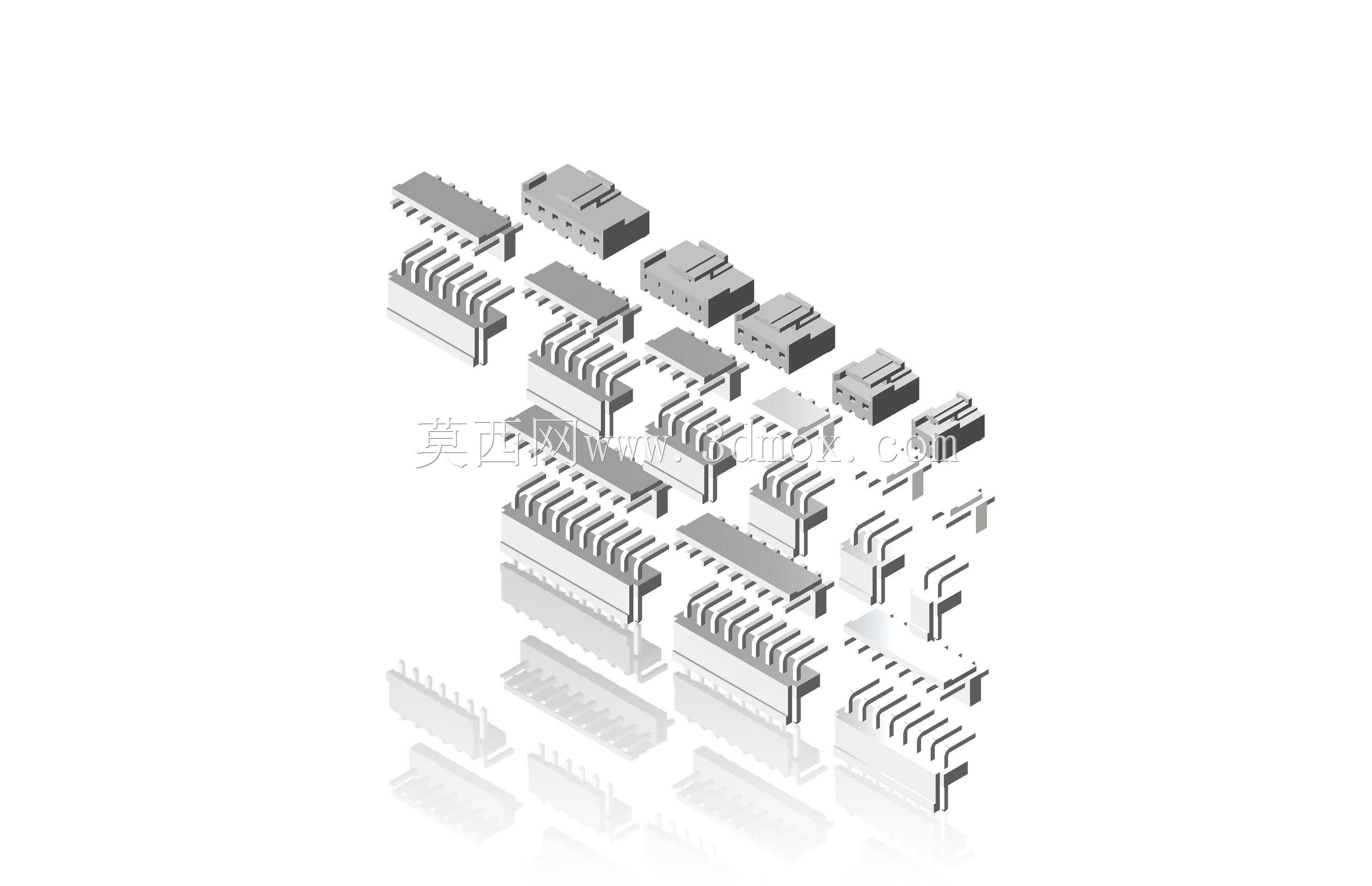

　　在工业控制板卡、消费电子内部布线、小型机电设备的电路连接场景中，3.96mm节距的压接式连接器是应用覆盖度极高的基础连接元件，这类元件承担着板端与线端的电流、信号传输功能，其结构可靠性直接决定整套设备的电路连接稳定性。本次呈现的JST-VH系列压接连接器，采用顶部进针的可断开式结构设计，区别于传统侧插式连接器的装配逻辑，顶部进针的结构允许作业人员在完成板端固定后，从垂直于PCB板面的方向完成线束端的插接操作，在设备内部布线空间局促、侧方操作空间被结构件遮挡的场景下，能大幅降低装配作业的操作难度，减少线束弯折带来的铜芯断裂、绝缘层破损风险。从结构设计逻辑来看，该系列连接器覆盖2Pin到10Pin的不同位数规格，同时包含直插、

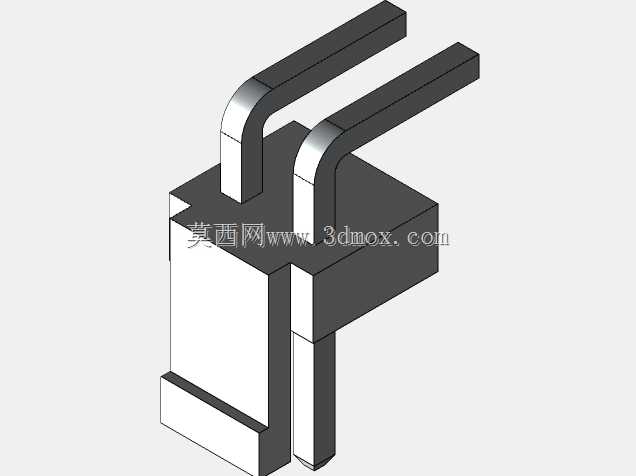

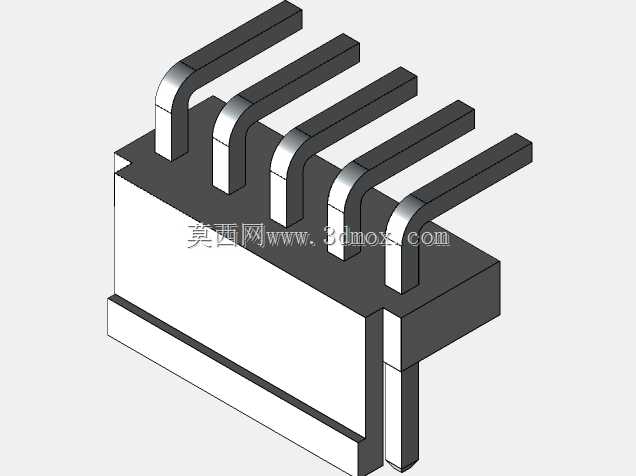

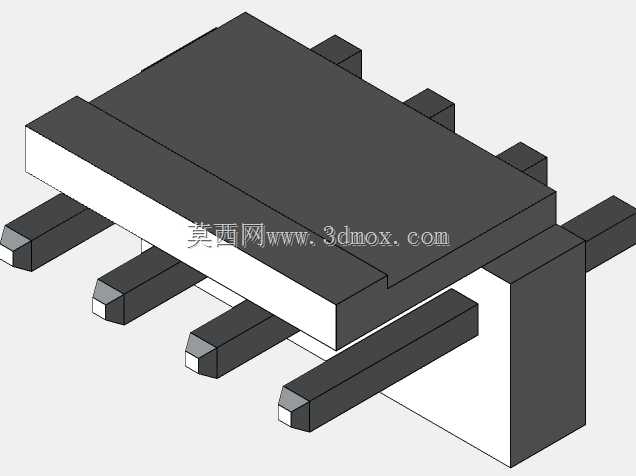

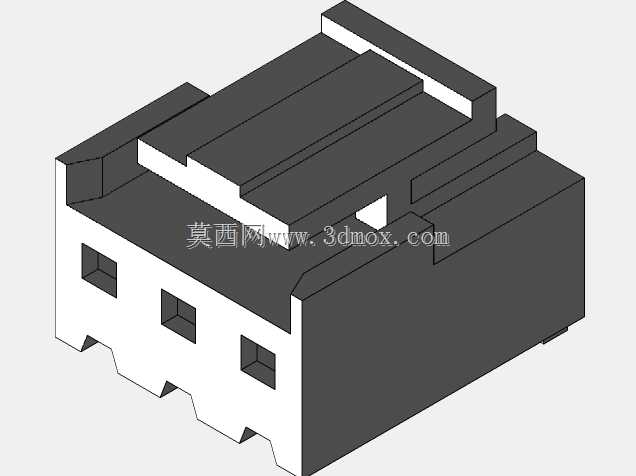

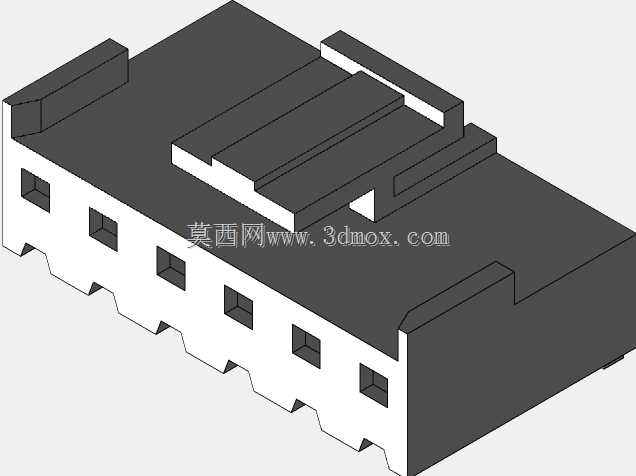

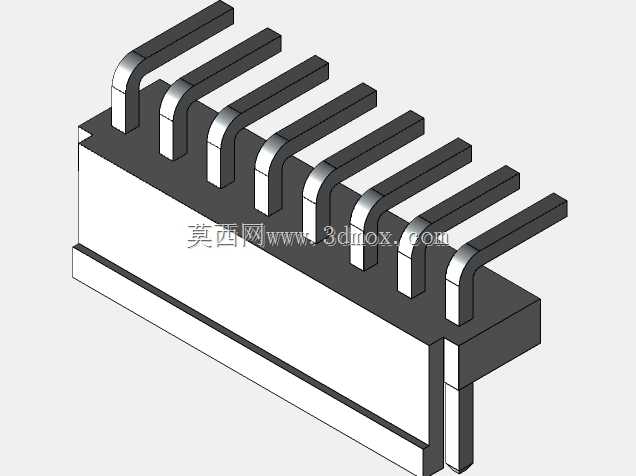

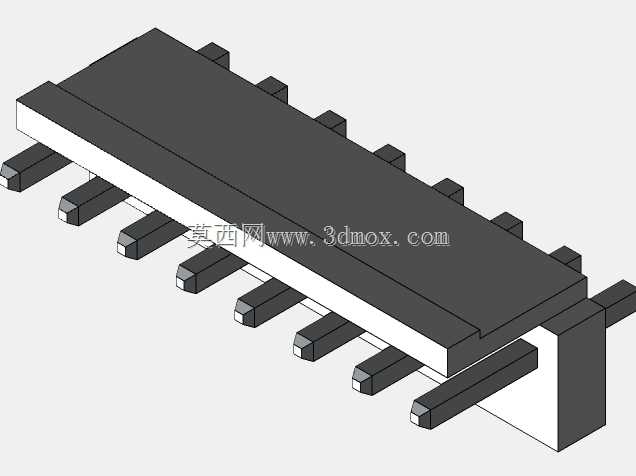

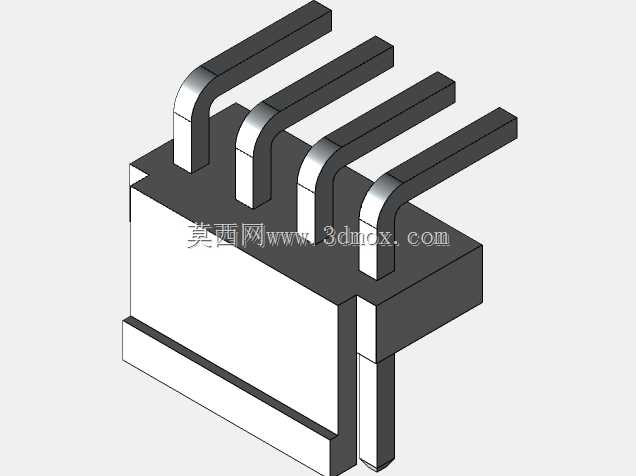

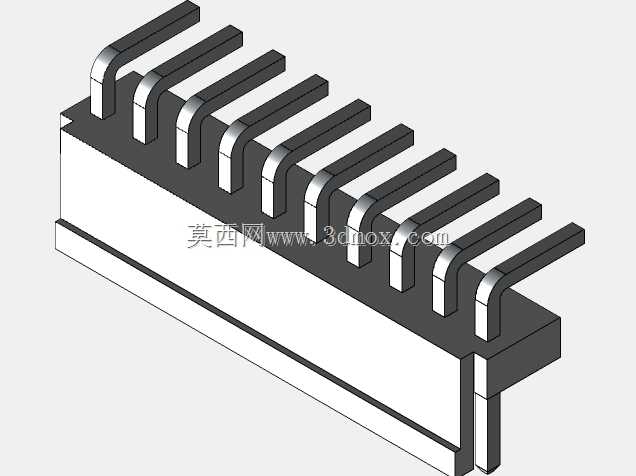

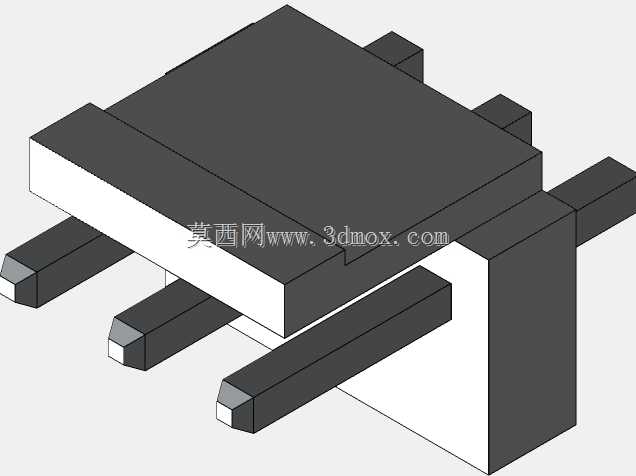

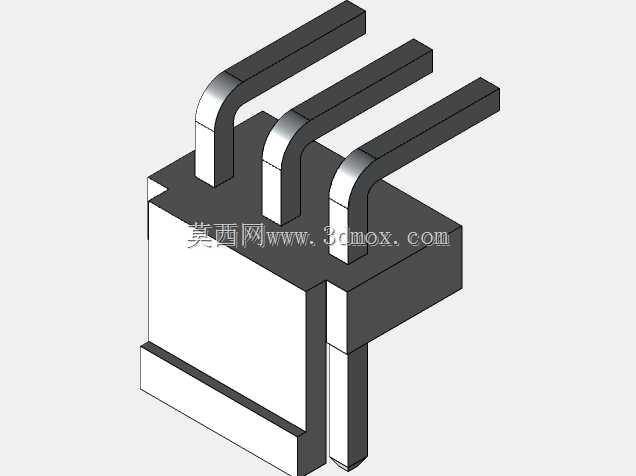

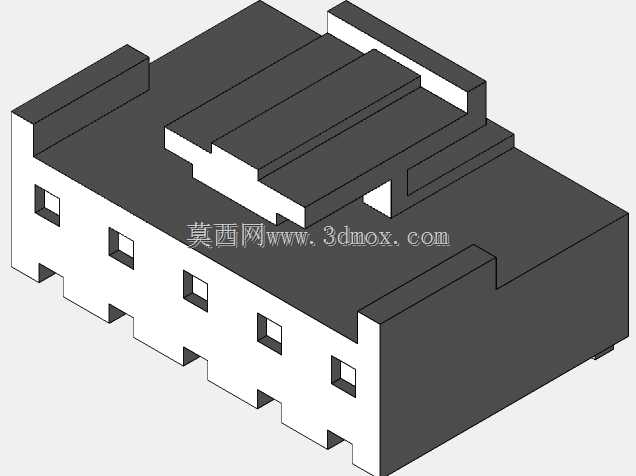

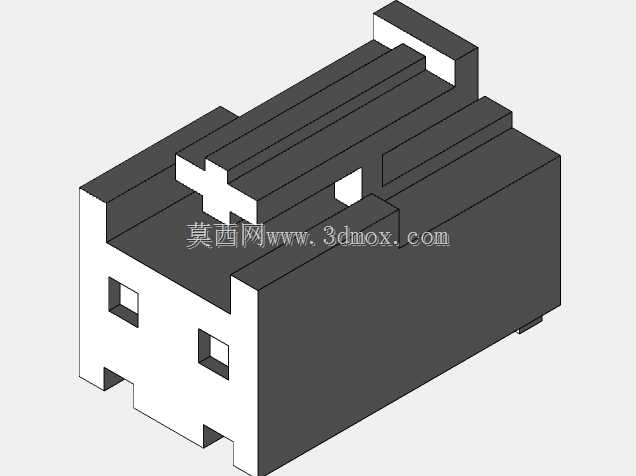

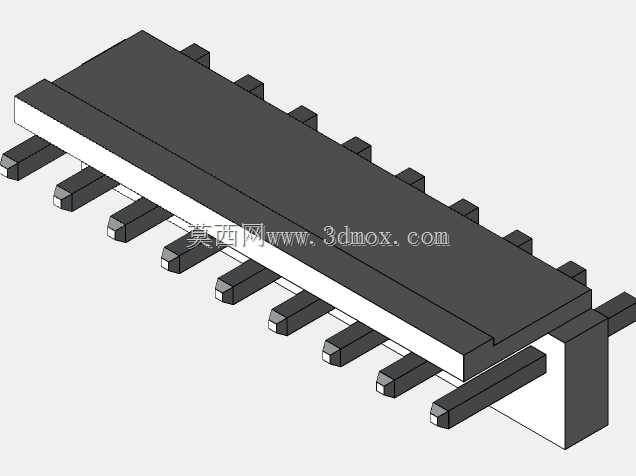

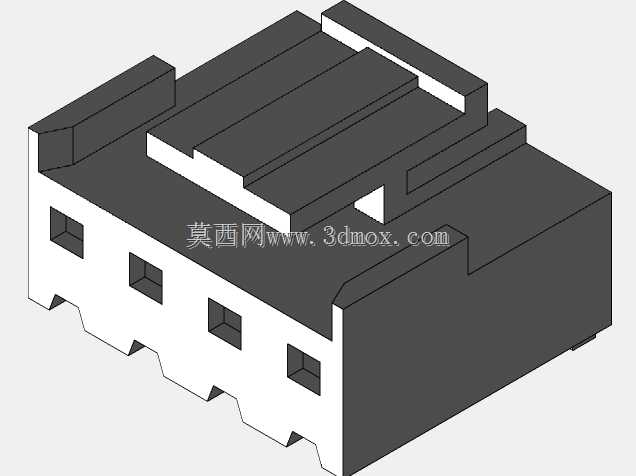

　　弯插等不同板端安装形式，能够适配不同走向的布线需求，胶壳部分采用带防呆凸台的结构设计，不同位数的胶壳防呆凸台位置存在差异，可从物理层面杜绝错插、反插的装配失误，避免因接反导致的电路短路、元件烧毁问题。压接端子部分采用弹性铜材基材，接触区设计有双向弹片结构，当端子插入胶壳锁定位后，弹片会与胶壳内部的倒扣结构形成卡合锁定，正常使用过程中不会因设备振动、线束拉扯出现端子退针的问题，端子与板端插针的接触区域采用圆弧包覆设计，能够保证插合后接触面积足够，降低接触电阻，减少大电流传输过程中的发热问题。从安装边界尺寸来看，该系列连接器统一采用3.96mm的标准接触件节距，该节距尺寸经过行业长期验证，既能满足额定电流下的电气间隙要求，

　　又能控制连接器整体的占用空间，板端焊针的尺寸公差控制在±0.05mm范围内，能够适配常规波峰焊、回流焊的工艺要求，焊针伸出PCB板面的长度设计为2.3mm，既能够保证焊接时焊锡的浸润爬锡高度，又不会因焊针过长导致焊后剪脚工序的额外工作量。胶壳的壁厚设计均匀，平均壁厚保持在1.2mm，既能够保证胶壳的结构强度，在插拔过程中不会出现开裂变形，又能避免因壁厚不均导致的注塑成型缩痕、翘曲问题，胶壳外部设计有防滑纹理，在手动插拔作业时能够增加手指与胶壳的摩擦力，无需借助工具即可完成插拔操作，提升现场维护的便捷性。在实际设备选型过程中，该系列连接器可适配22AWG到18AWG的多股铜芯线束，压接后的端子拉脱力能够满足行业标准要求，

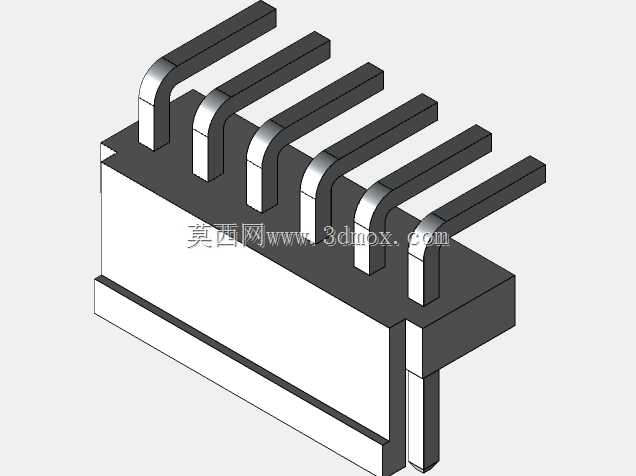

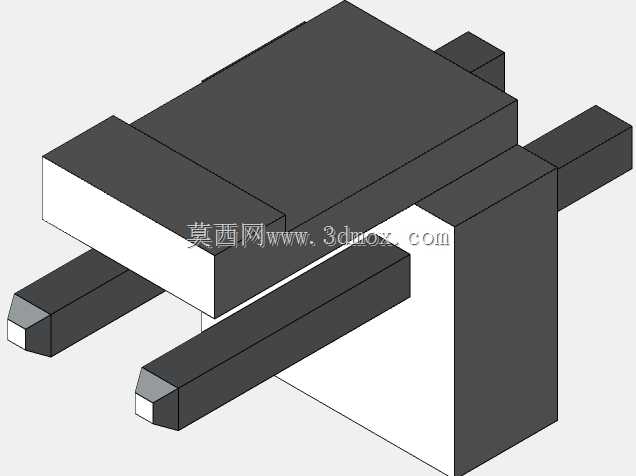

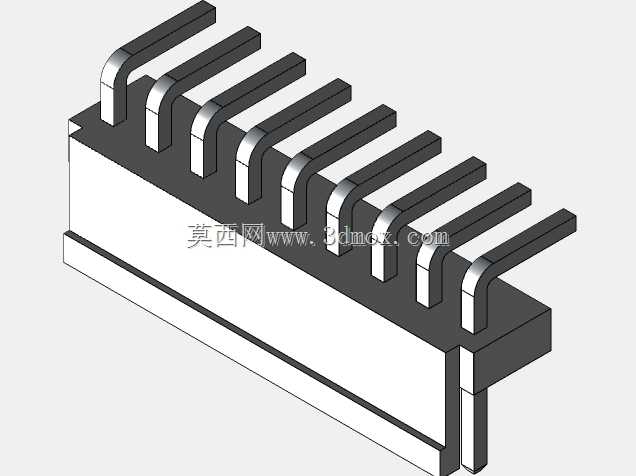

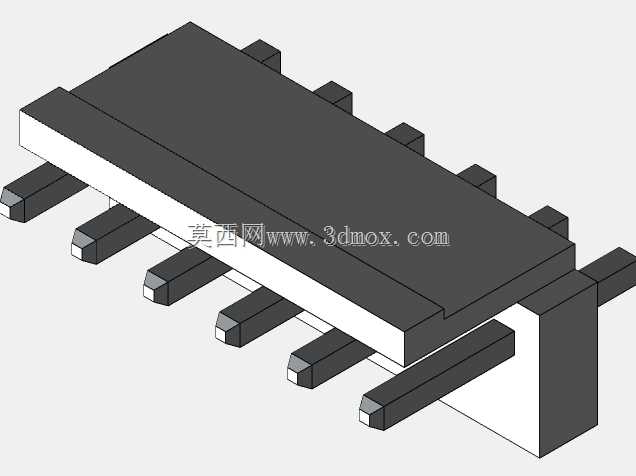

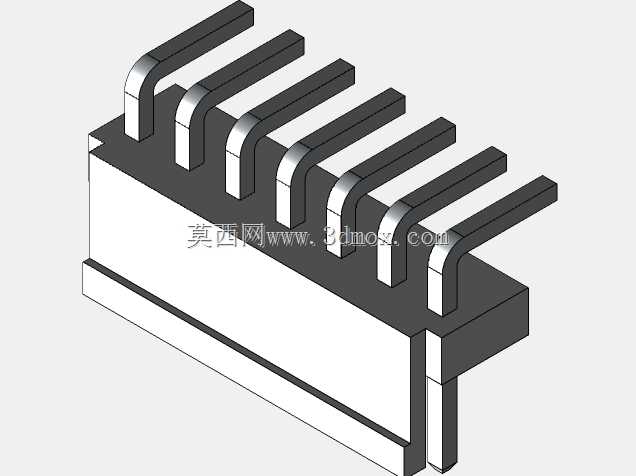

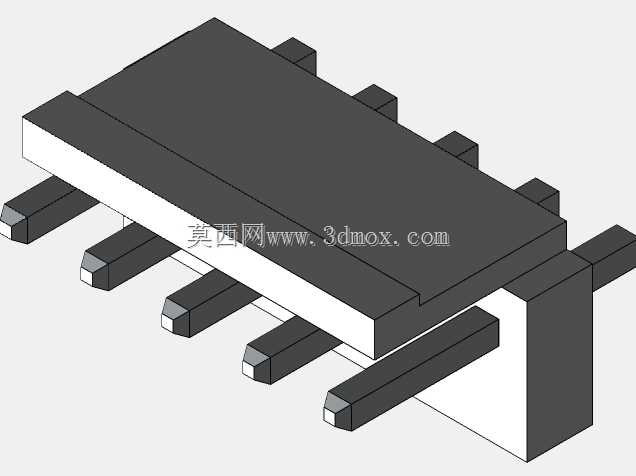

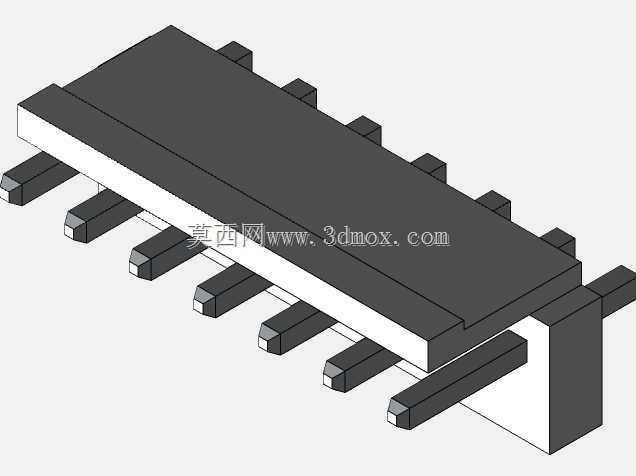

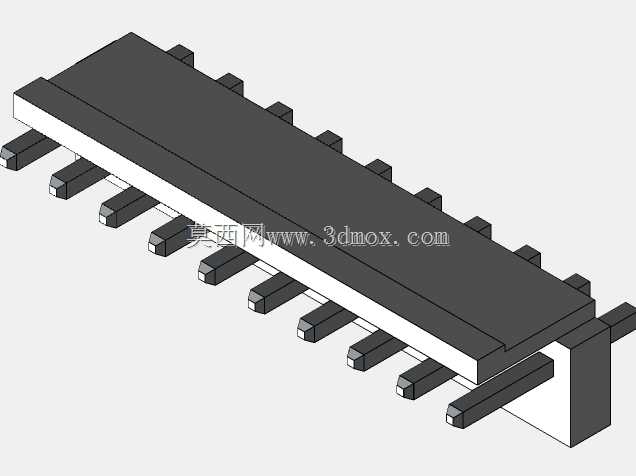

　　在常规工业环境的振动、温度循环条件下，连接电阻的波动范围控制在极小的区间内，不会出现接触不良的问题。针对不同的安装场景，该系列还设计有带锁扣的变体型号，锁扣结构在插合到位后会发出清晰的卡扣反馈声，同时在胶壳与板端座之间形成机械锁定，即使在高振动的设备工况下，也不会出现连接器松脱的问题。从三维建模的角度来看，该系列模型完整还原了不同位数、不同安装形式连接器的所有结构细节，包括胶壳内部的倒扣结构、端子的弹片形态、焊针的倒角细节，在进行设备整体结构布局时，可直接调用该系列模型进行装配干涉检查，提前预判连接器与周边结构件、线束的空间冲突，避免实际打样组装时出现装配干涉问题，同时模型的安装孔位、焊盘位置尺寸完全匹配实际物料的规格，可直接用于PCB封装设计、结构开孔设计的参考，减少设计过程中的尺寸核对工作量，提升整体设计效率。在进行线束装配工艺设计时，可依托该模型进行压接工装、装配工装的设计验证，模拟端子压接、插入胶壳、板端插合的全流程动作，排查工装设计中可能存在的结构干涉，保证工装设计的合理性。
