Eurorack模块化系统通用供电电源板

　　在电子音乐合成器设备的机架搭建场景中，供电单元的稳定性直接决定整套模块化系统的运行可靠性，Doepfer-A-100 PSU3作为适配Eurorack标准机架的核心供电组件，承担着将民用交流市电转换为多组低压直流、为机架内所有功能模块提供稳定电能的核心作用。从实际应用场景来看，这类电源板既可以作为同品牌原厂机箱的替换备件，也可用于DIY定制Eurorack机箱的供电系统搭建，适配从100V到240V的全球通用交流输入电压范围，无需额外调整电压切换开关即可在不同供电标准的地区使用，大幅降低了跨地区设备部署的适配成本。

　　从功能特性层面拆解，该电源板相较于前代采用环形变压器的供电方案，在输出电流能力上做了针对性优化：+12V输出回路可提供2A持续供电能力，+5V输出回路可承载4A持续电流，-12V回路可提供1.2A输出功率，总功率冗余完全覆盖满配Eurorack机箱内各类模拟、数字合成模块的峰值用电需求，避免多模块同时工作时出现电压跌落、模块工作异常的问题。板载集成的开关电源模块自带过流、过压、短路保护机制，当某一输出回路出现过载或短路故障时，电源会自动切断输出，避免故障范围扩大损坏后端连接的昂贵合成器模块。

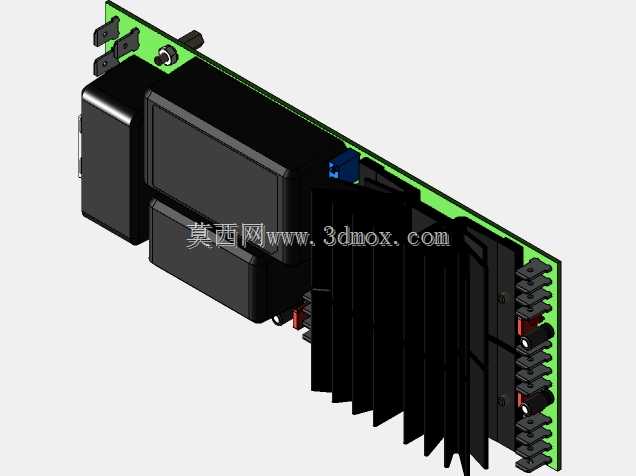

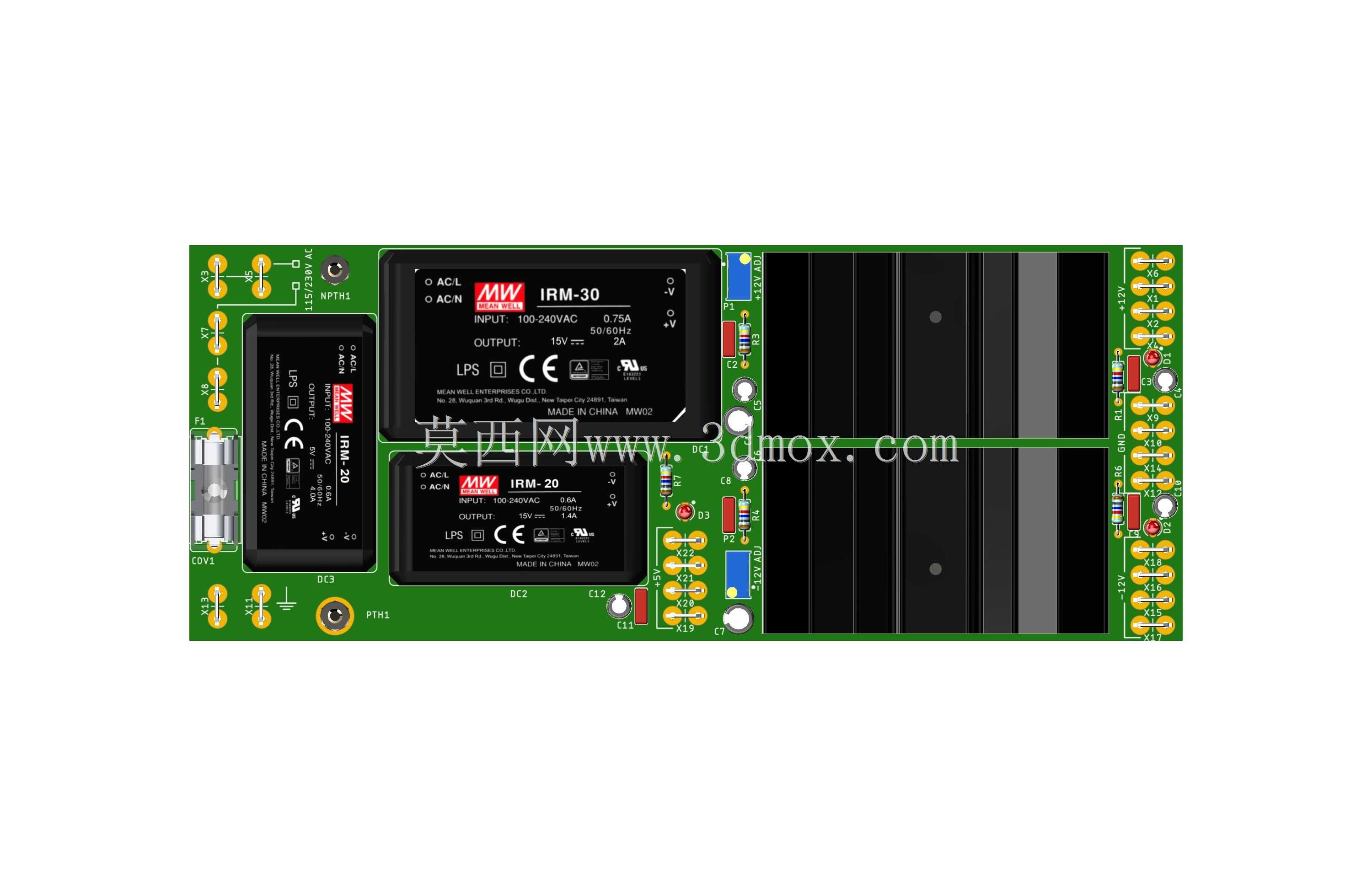

　　从结构设计思路来看，整块电源板采用长条形PCB布局，完全匹配Eurorack机箱的内部安装空间边界，板上元件排布遵循强弱电分离原则：交流输入侧的接线端子、EMI滤波元件布置在板体一端，直流输出侧的多组接线端子布置在板体另一侧，中间区域布置开关电源主芯片、大容量电解电容与散热鳍片，其中散热鳍片采用垂直于板体的直立安装方式，既保证了电源模块工作时的自然对流散热效率，又不会额外占用过多机箱内部的深度空间，适配不同深度规格的Eurorack机箱安装需求。板上预留的多个固定孔位完全对齐原厂机箱的安装柱位置，替换安装时无需额外打孔改造，直接拧入固定螺丝即可完成机械固定，交流输入端的接地端子直接与PCB板的保护接地区域连通，确保设备金属外壳可靠接地，避免使用过程中出现交流底噪、麻电等问题。

　　在安装边界尺寸上，板体整体长度适配标准84HP宽度Eurorack机箱的内部安装位，板体宽度控制在30mm以内，安装后不会与机箱内的模块排线、音频信号线产生空间干涉；直流输出侧的接线端子采用螺丝压接式设计，可同时引出多组直流供电线路，分别连接到机箱内的多条供电母板，为整排模块提供均匀的供电分配，避免单路供电线路过长导致的线损压降。板载的电源指示灯可直观显示各回路的供电状态，设备调试时无需使用万用表测量即可快速判断供电是否正常，大幅提升现场搭建与故障排查的效率。

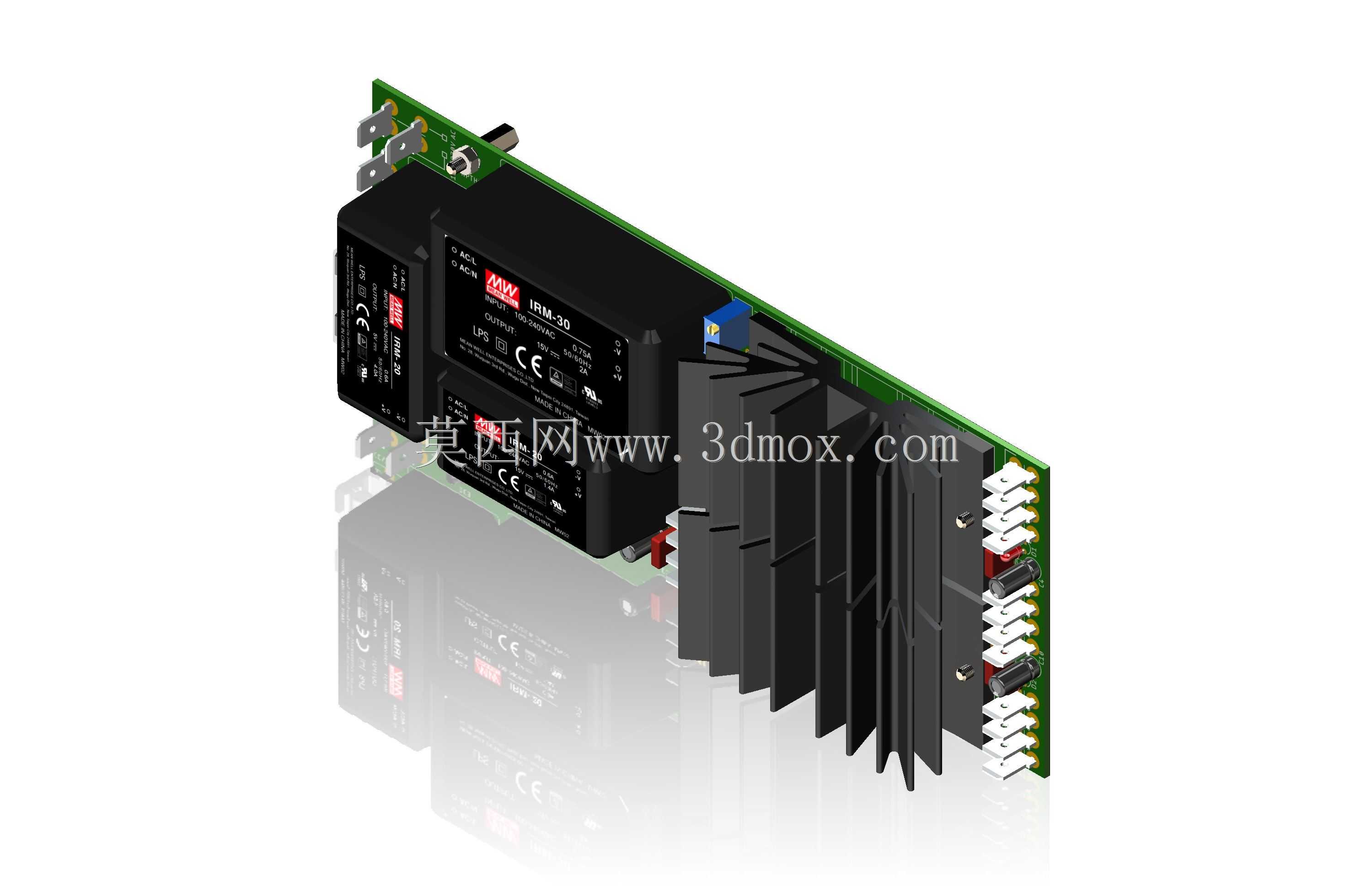

　　从实际工程选型角度，这类集成式开关电源板相较于分体式变压器加整流板的方案，整体体积更小、转换效率更高，空载待机功耗更低，长时间连续工作时的发热控制表现更优，适合固定安装的录音室合成器系统、现场演出用移动模块化合成器机架等不同使用场景。设计建模时完整还原了板上所有元件的外形特征与安装位置，包括开关电源模块上的标识丝印、散热鳍片的齿形结构、接线端子的插拔空间、固定孔的精确位置，可直接用于Eurorack机箱的结构干涉检查、安装空间模拟，也可作为定制化供电系统设计的参考原型，帮助结构设计人员快速完成机箱内部的布局规划，避免实际组装时出现元件碰撞、安装孔位不对齐、散热空间不足等常见工程问题。
