Doepfer-A-100 Eurorack模块总线板结构

　　在模块化合成器系统的搭建过程中，总线板是承载所有功能模块供电与信号连通的核心载体，这款适配Eurorack标准的总线板，最多可同时挂载22个符合规范的功能模块，是搭建中小型模块化合成系统的核心配电与连接部件。从实际应用场景来看，这类总线板主要安装在标准Eurorack机箱内部，通过背部的走线完成所有模块的电源供给，替代零散的飞线连接，大幅提升机箱内部布线的整洁度，同时降低零散接线带来的接触不良、接线错误等故障概率。

　　从功能特性上看，板载的LED指示灯可实时反馈三路供电电压的状态，分别对应+12V、-12V以及+5V的供电回路，当某一路电压出现异常偏离正常范围时，对应指示灯会直接熄灭或出现亮度异常，使用者无需借助额外测量工具就能快速排查供电故障，在现场演出、工作室调试等场景下能大幅缩短故障排查时间。板端的连接接头采用槽销结构，配套的连接电缆插座带有匹配的凹槽结构，安装时只能以唯一方向插入，从物理结构上彻底避免插反接头导致的模块烧毁问题，这种反极性保护设计相比单纯的电路二极管保护，可靠性更高，不会出现保护元件失效导致的后端设备损坏问题，同时接头的接触电阻更低，大电流供电下的压降更小，能为多模块同时工作提供更稳定的供电保障。

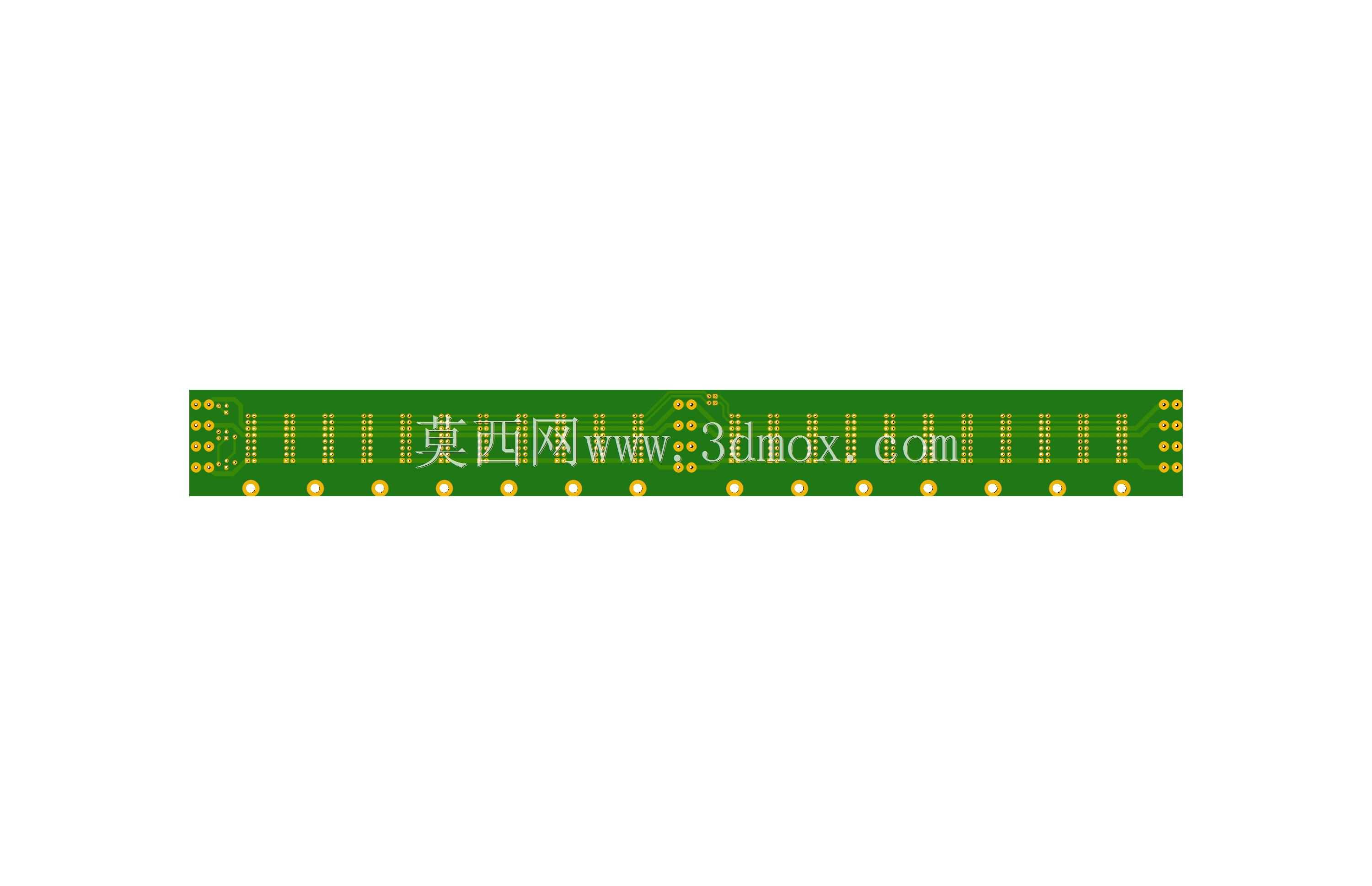

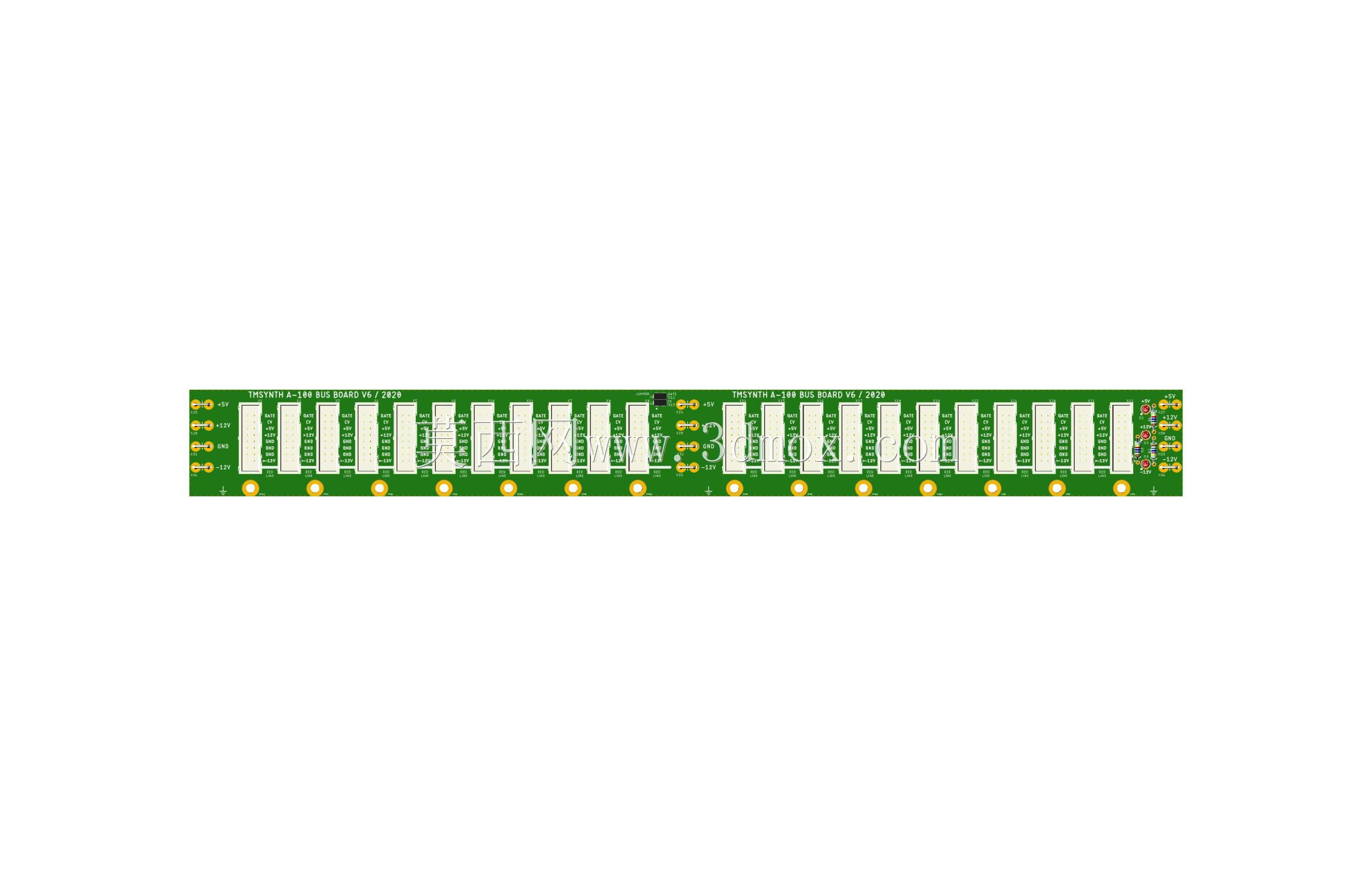

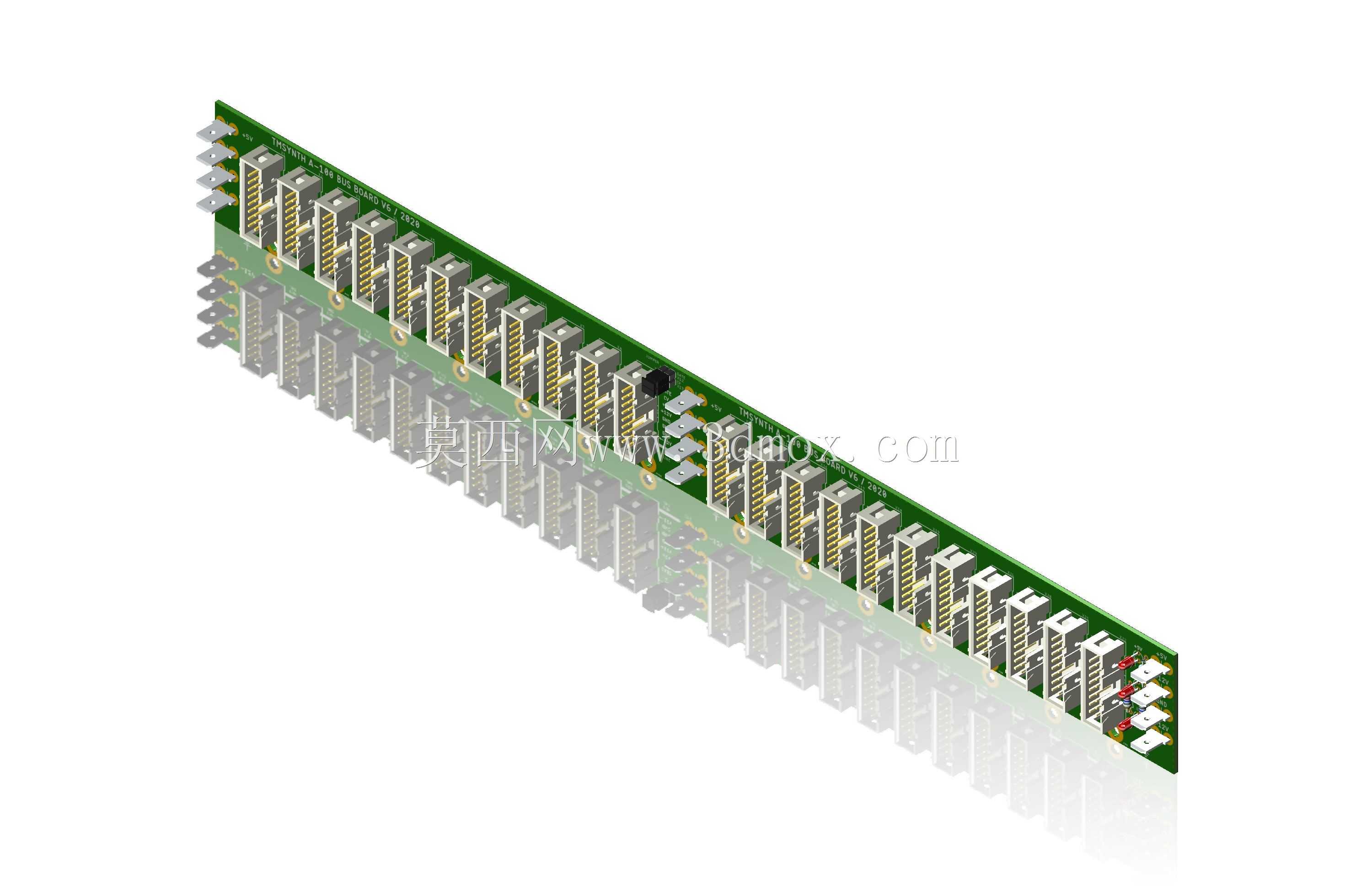

　　设计思路上，这款总线板采用长条形PCB布局，板上的模块连接座沿长度方向等距排布，间距完全匹配Eurorack标准的模块安装孔位，每个连接座的引脚定义统一，兼容所有符合Eurorack供电规范的功能模块，无需针对不同模块调整接线。PCB板本身采用加厚板材设计，在长尺寸跨度下具备足够的结构强度，安装到机箱导轨后不会出现中部下弯变形的问题，避免长期使用后板上焊点受应力出现开裂。板上的供电走线做了加宽处理，大电流回路的铜箔厚度满足22个模块同时满负载工作的载流需求，不会出现走线过热、压降过大的问题，供电输入端的四个接线位对应电源装置的四根输出电缆，接线端采用焊片或螺丝锁紧结构，接线牢固可靠，可承受设备搬运过程中的振动拉扯，不会出现松脱断电的情况。

　　从安装边界来看，这款总线板的长度适配对应规格的Eurorack机箱内部安装尺寸，宽度方向不会超出机箱背部的安装空间，安装时通过板边的固定孔锁紧在机箱的安装柱上，安装完成后板上的连接座位置刚好对应每个模块背部的供电插针位置，模块插入机箱导轨滑入到位后，背部的供电插针可直接插入总线板上的连接座，无需额外调整位置。板体的厚度控制在合理范围，不会占用过多机箱背部的走线空间，预留的间隙可容纳模块背部的突出元件以及少量的信号飞线，适配不同深度的Eurorack机箱安装需求。在实际选型使用时，需要确认机箱的总模块位数量与总线板的可挂载模块数匹配，同时配套的电源装置输出功率需满足所有挂载模块的总功耗需求，总线板本身的载流能力可覆盖常规Eurorack模块的功耗总和，无需额外增加供电分线板。
