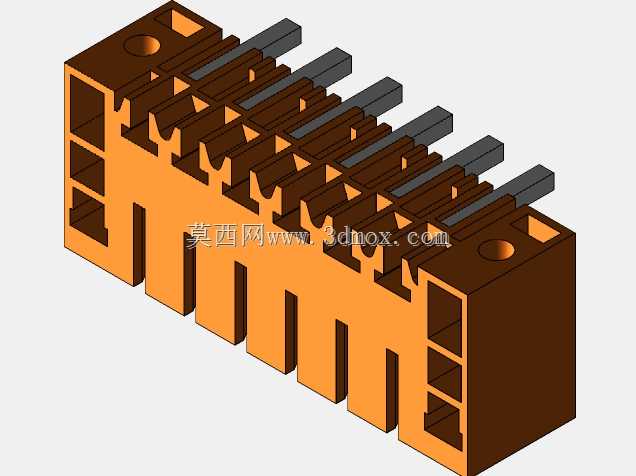

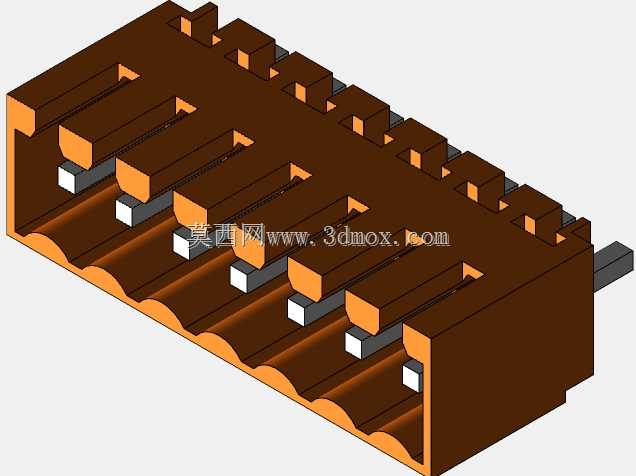

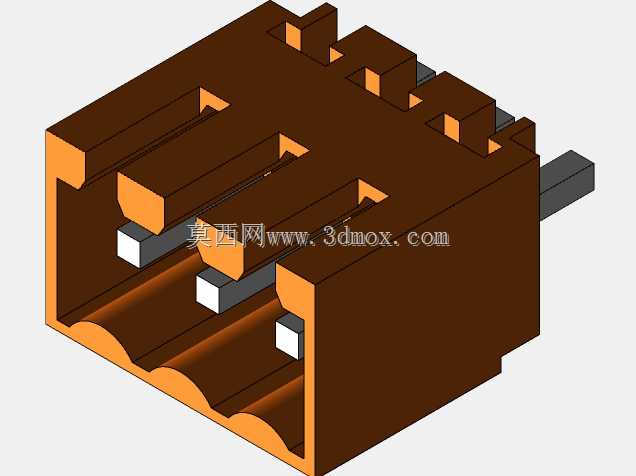

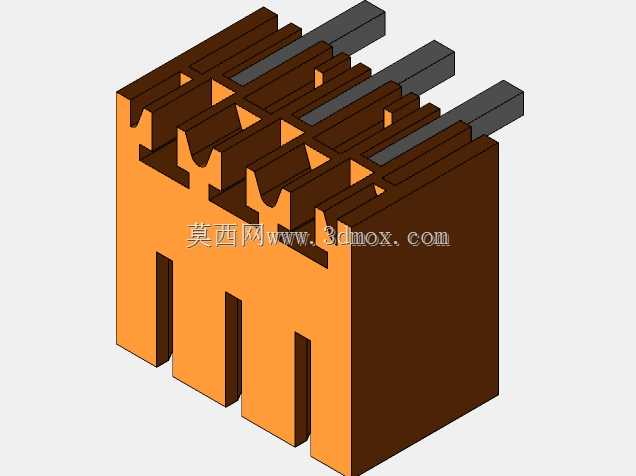

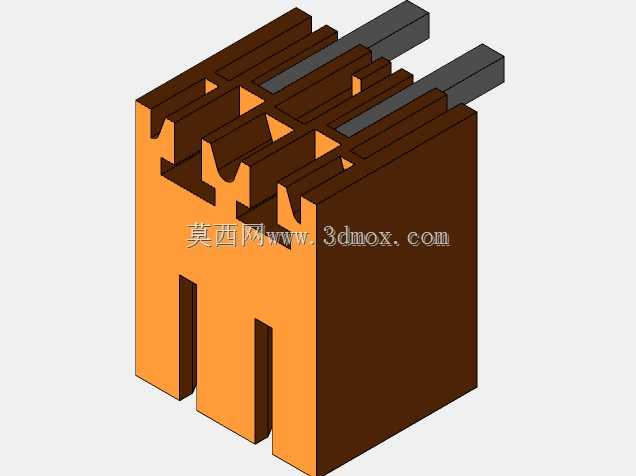

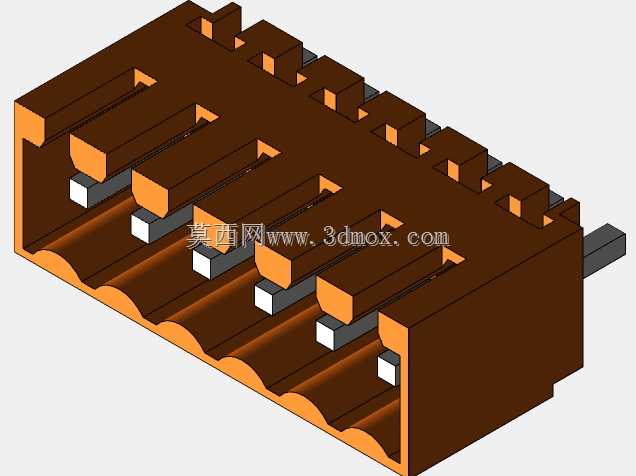

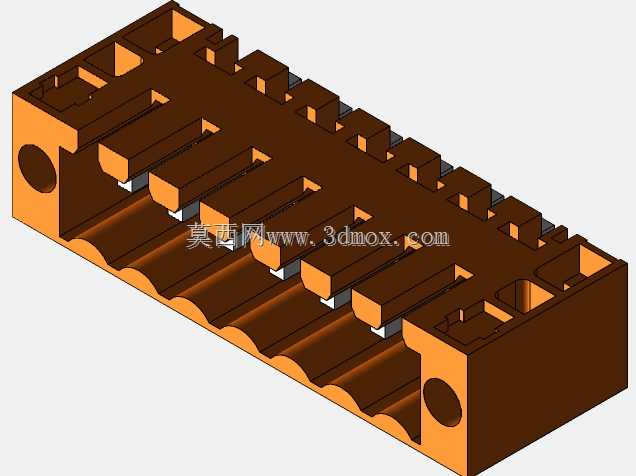

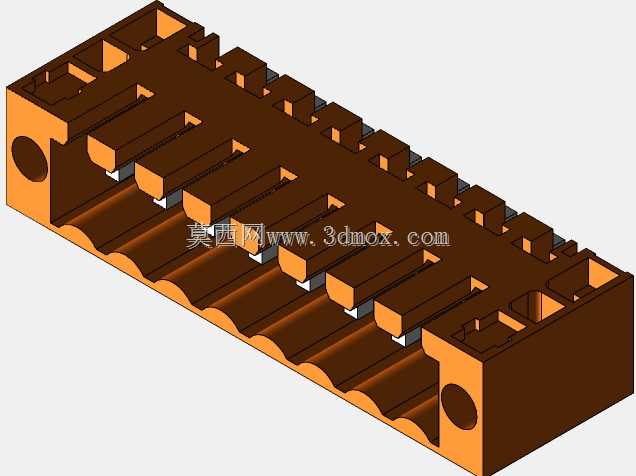

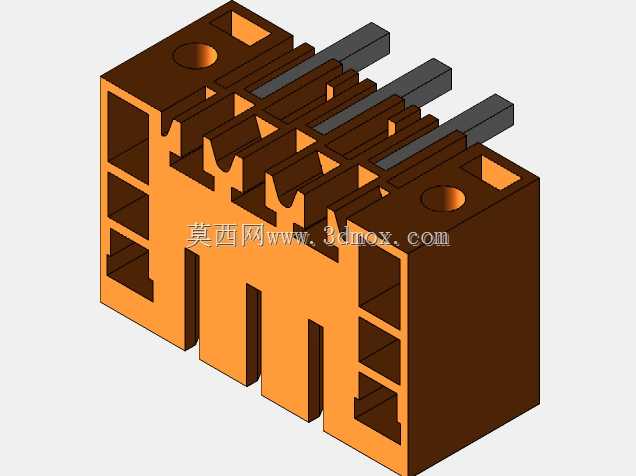

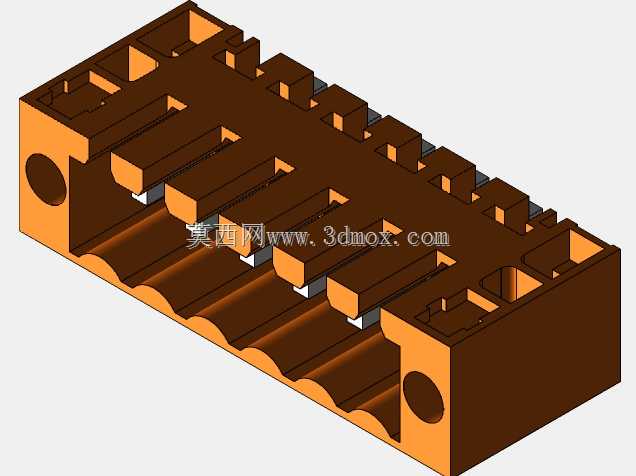

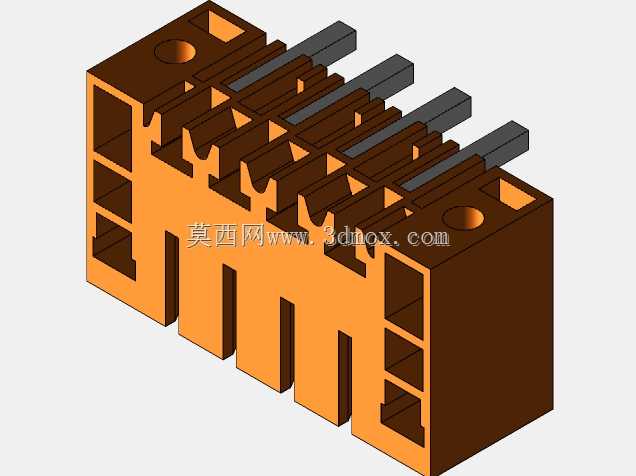

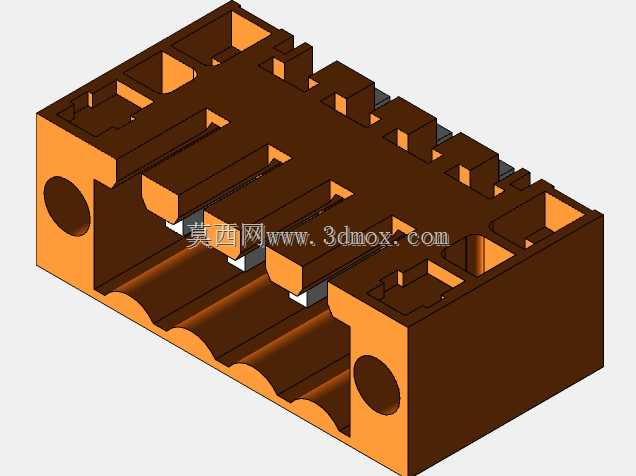

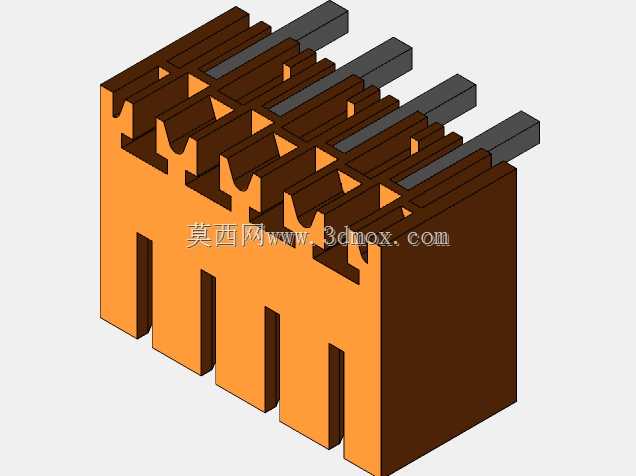

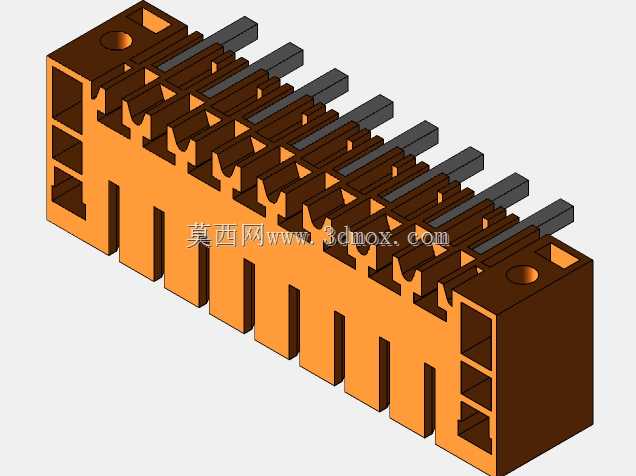

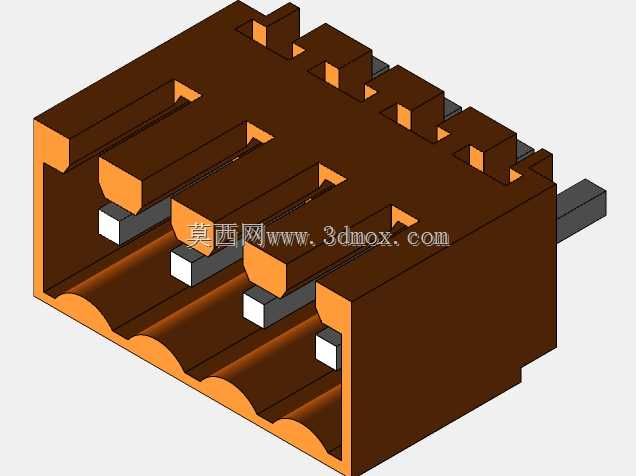

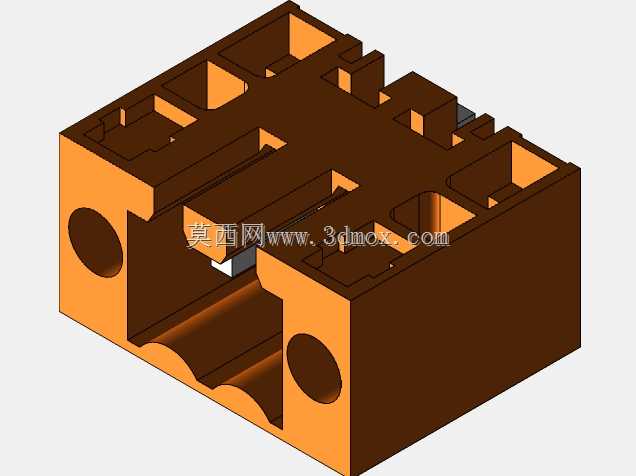

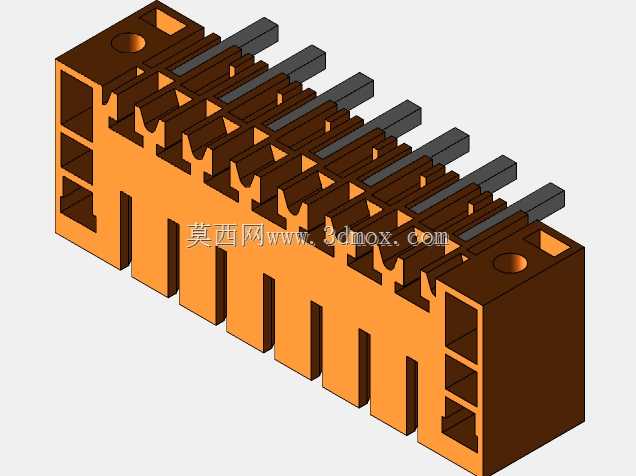

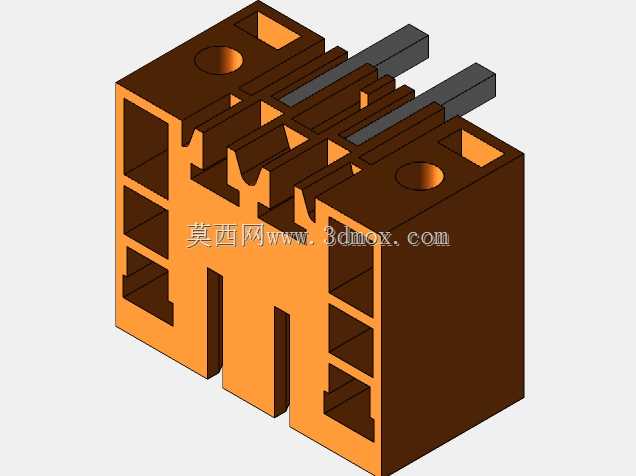

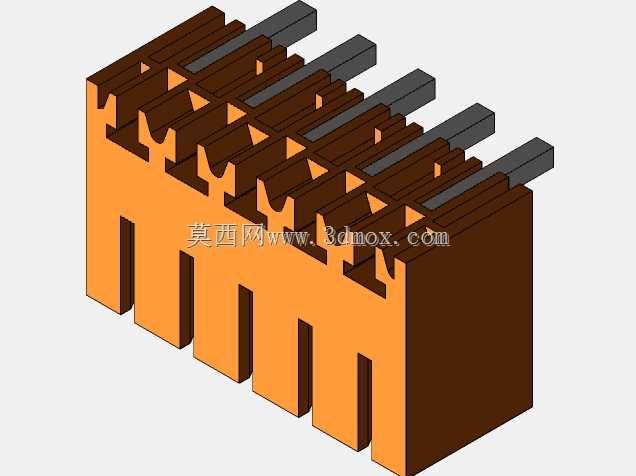

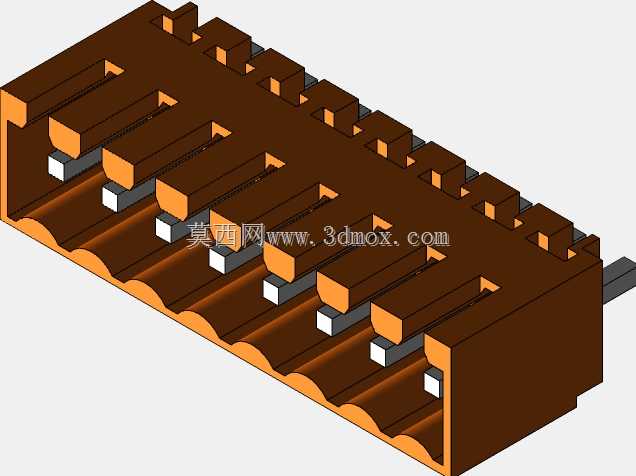

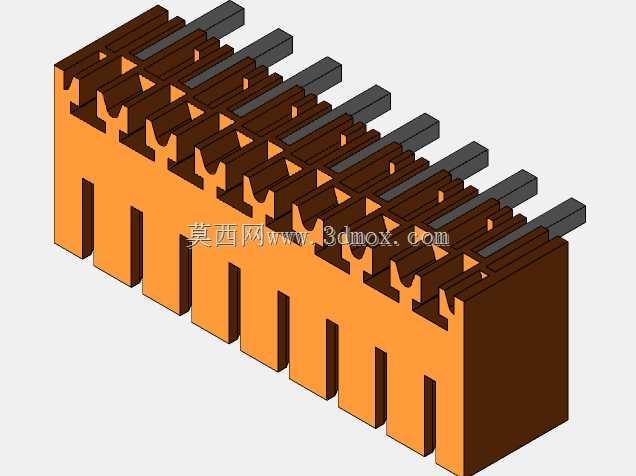

魏德米勒Omnimate系列3.50间距接线端子

　　在工业控制柜、PLC分布式IO站、自动化设备信号回路的搭建场景里，这类3.5间距的螺钉式接线端子是信号传输链路里最基础也最核心的连接部件，承担着传感器、执行器与控制单元之间的小电流信号转接、分线功能，区别于大电流动力端子，这类信号端子更侧重接触可靠性、排布密度与安装适配性，避免多回路信号布线时出现错接、松脱、信号干扰等现场常见问题。从实际选型使用的角度看，该系列端子采用3.5mm的标准间距设计，刚好匹配小截面控制导线的布线需求，适配0.2-1.5平方毫米的多股或单股铜芯导线，螺钉压接结构能保证导线压接后抗振动能力满足工业现场的使用要求，不会因为设备长期运行的微幅振动出现接线松脱导致的信号中断问题。端子的绝缘基座采用耐高温、

　　阻燃的工程塑料材质，满足电气绝缘的爬电距离、电气间隙要求，相邻回路之间的绝缘隔离能避免不同电压等级信号之间的串扰，哪怕是24V直流开关量信号、模拟量信号混合排布的场景，也能保证信号传输的稳定性。在设计建模的过程中，需要重点关注端子的安装边界尺寸：单回路端子的宽度、插拔式公母端的配合公差、导轨安装或者PCB焊接的固定位尺寸，尤其是成组排布时的累计公差，要保证多片端子拼接后总长度在安装槽的允许范围内，不会出现端子排装不上导轨、或者端盖无法固定的问题。同时要还原端子的细节结构：压线螺钉的沉头深度、导线入口的倒角、标识位的卡槽尺寸，这些细节直接影响现场接线的操作空间——比如螺钉的位置要保证螺丝刀操作时不会碰到相邻端子的导线，

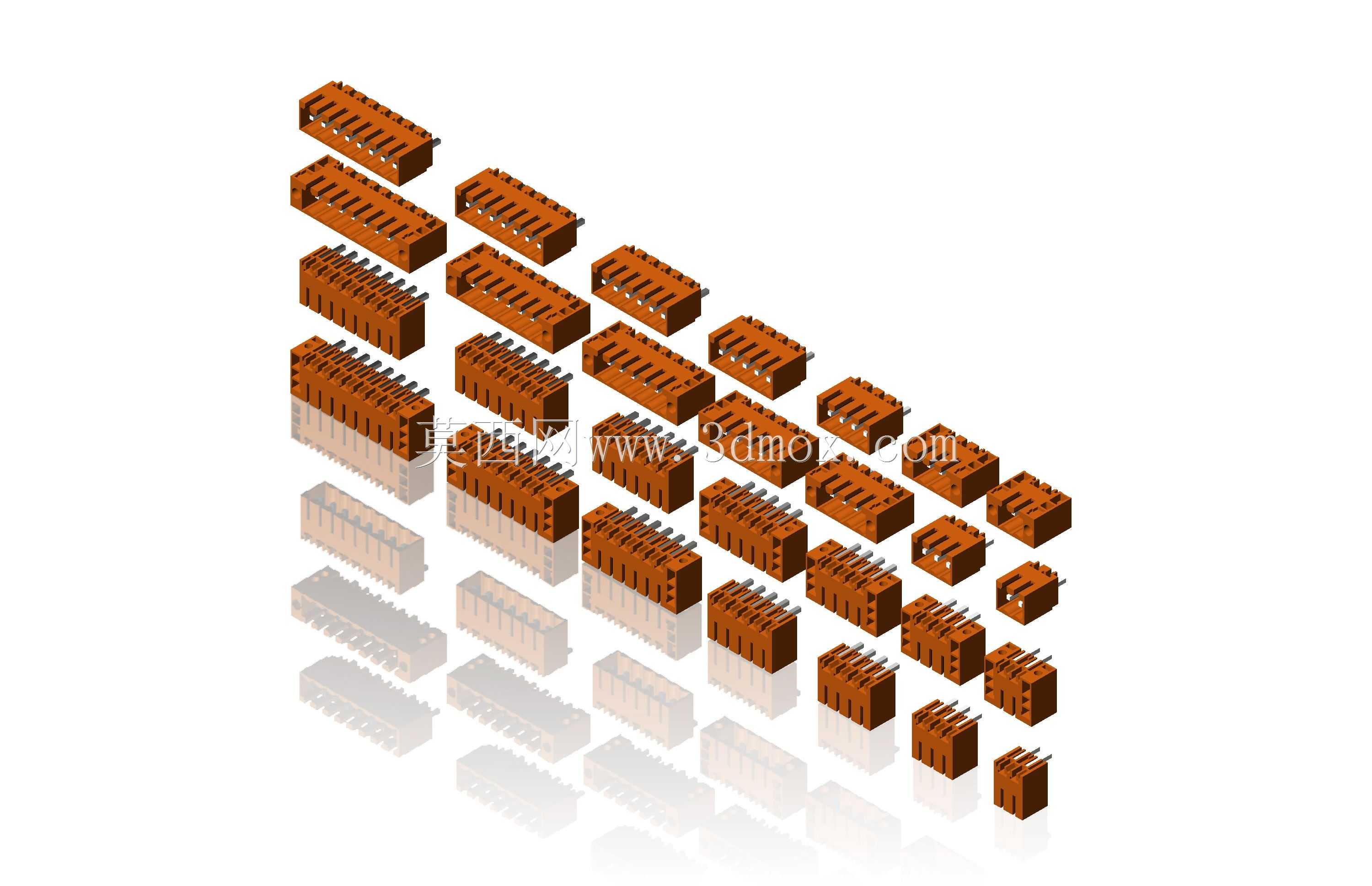

　　标识卡槽要适配标准的标记条，方便后期运维时快速识别回路编号。这类端子的实际使用场景覆盖了绝大多数工业控制领域，从工厂流水线的设备控制箱、到电力系统的二次信号回路、再到轨道交通的车载控制单元，只要是需要小电流信号转接的位置，都能看到同类型端子的应用。建模时还要考虑不同位数端子的组合逻辑，从2位到多位数的拼接结构要保持统一的安装基准，公端与母端的对插导向结构要做准确，避免装配时出现插偏、插不到位的情况，导向斜面的角度、卡扣的锁紧力度对应的结构尺寸都要符合实际产品的装配逻辑，保证三维模型导入装配体后，能直接用于控制柜的布线干涉检查、安装板的开孔定位，不用二次修改尺寸。另外端子的焊针或者导轨卡扣的结构也要精准还原，

　　如果是PCB安装版本的端子，焊针的间距、伸出PCB板的长度要符合波峰焊的工艺要求，不会因为焊针尺寸偏差导致焊接时出现虚焊、连焊的问题；如果是导轨安装版本，底部的卡扣结构要能适配标准DIN导轨，卡扣的弹性变形量要在合理范围内，保证安装时能轻松卡入导轨，拆卸时也能通过解锁片顺利取下，不会出现卡扣断裂或者卡装过松的问题。从结构设计的角度看，这类端子看似结构简单，但每一处尺寸都经过了实际应用的验证：压线框的结构能避免导线压接时被螺钉顶断，绝缘基座的加强筋位置既保证了壳体强度，又不会额外增加占用空间，相邻端子之间的拼接卡扣能保证多片端子组合后不会出现错位，整体形成一个稳定的端子排结构。在三维建模过程中，还要注意不同规格型号的区分，比如不同回路数、不同出线方向的端子结构差异，保证每个型号的模型都能对应实际产品的安装尺寸，方便设计人员在做电气布局时直接调用，不用反复核对样本尺寸，减少选型和布局阶段的出错概率。
