Assmann WSW系列USB接口连接器结构设计

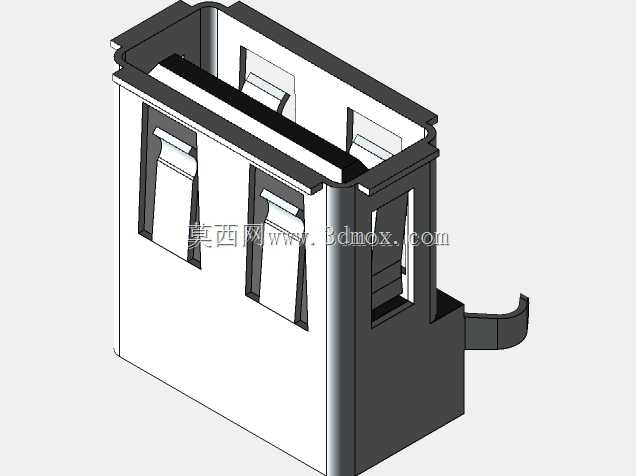

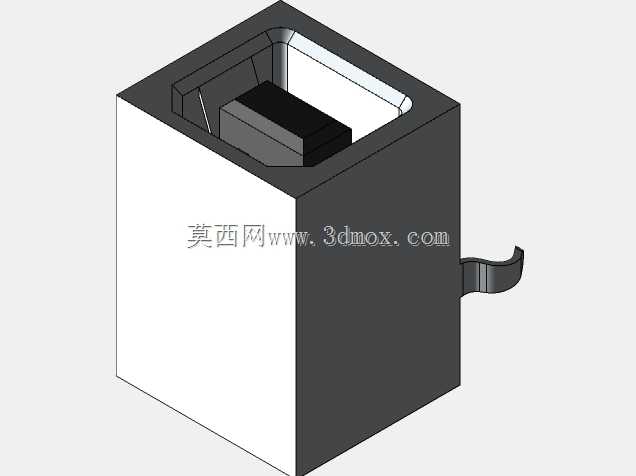

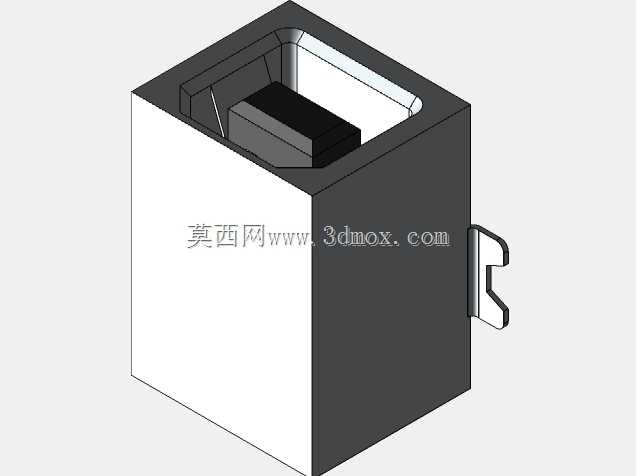

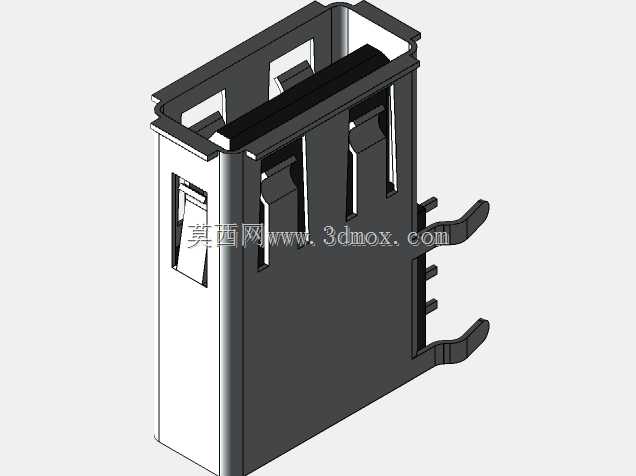

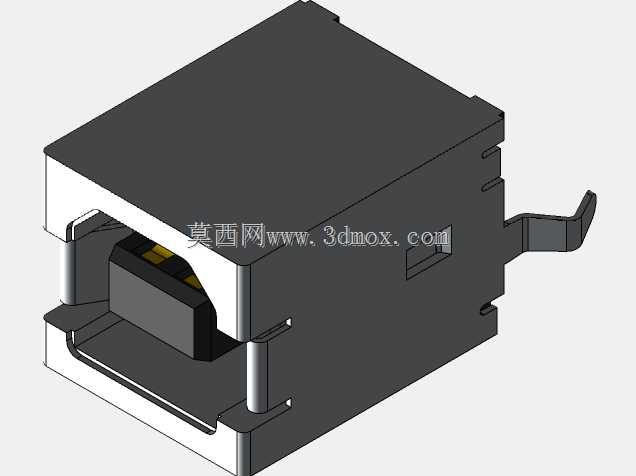

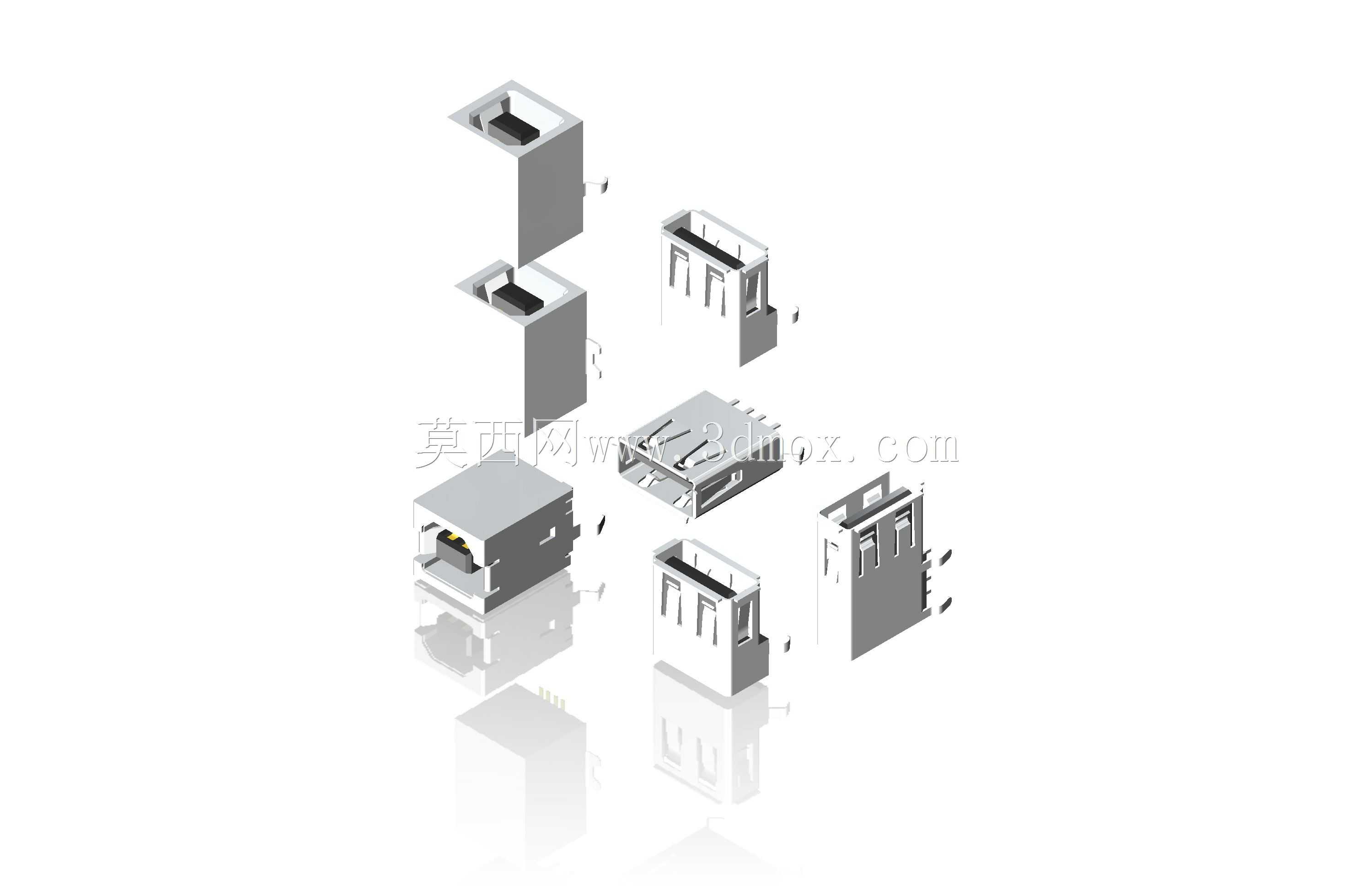

　　对连接抗振性要求较高的工业设备场景；贴片式连接器的焊盘全部布置在PCB正面，不需要在板上开孔，适合厚度较薄的便携设备、板卡背面布置有其他元器件的高密度布线场景；沉板式连接器安装后接口端面和设备外壳面板齐平，能避免外凸的接口在设备运输、挪动过程中被磕碰损坏，常见于桌面式外设、仪器仪表的面板接口设计。设计这类连接器结构时，首先要明确插拔寿命的核心要求，常规消费级USB连接器的插拔寿命要求在1500次以上，工业级场景则要求达到5000次甚至10000次，这就要求内部的接触端子采用弹性结构设计，端子的折弯角度、材料厚度、接触正压力都要经过反复校核，正压力过小会导致接触电阻过大、数据传输丢包，正压力过大则会导致插拔力超标，用户使用时手感生涩，在工业控制板卡、消费电子外设、通讯设备接口拓展的实际应用场景里，板载USB连接器的结构可靠性直接决定了设备外接拓展的使用寿命，不少现场运维反馈的接口松动、插拔卡滞、焊盘脱焊问题，本质都和连接器的结构设计细节直接相关。这套Assmann WSW系列USB连接器的三维结构，完整还原了全系列不同规格USB接口的内部卡扣、屏蔽壳体、插针端子、定位柱的全部细节，覆盖了A型公头、A型母座、B型公头、B型母座、沉板式、贴片式、直插式等多种安装形态的结构特征。从实际选型的角度看，不同安装形态的连接器适配的板卡空间完全不同：直插式连接器需要在PCB上预留对应引脚的过孔，焊接后引脚穿过板卡背面，适合板卡背面有充足冗余空间、

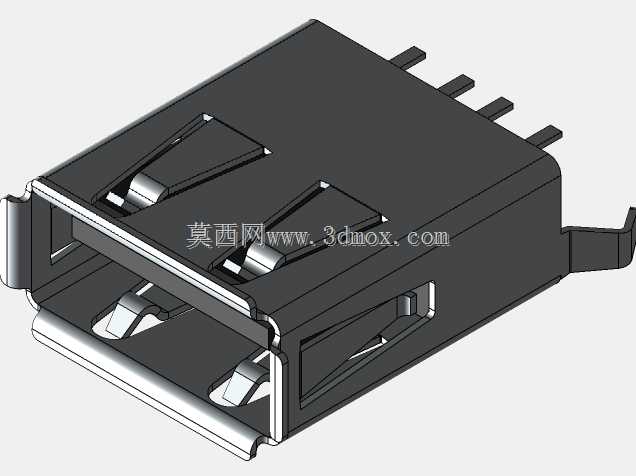

　　长期插拔还会加速端子磨损。屏蔽壳体的结构设计同样关键，金属外壳不仅要起到电磁屏蔽的作用，避免高速数据传输时受到外界电磁干扰，还要承担插拔时的受力承载，壳体上的弹性卡扣要和设备面板上的卡槽精准配合，安装后不能出现上下窜动，壳体两侧的焊脚要和PCB上的固定焊盘对齐，焊接后能将插拔时的侧向力传递到整个板卡上，避免作用力全部集中在信号引脚上导致焊盘撕裂。从安装边界的尺寸来看，不同规格的USB连接器占用的板卡空间有明确差异：标准A型USB母座的宽度大概在12mm左右，高度方向在6.5mm左右，深度方向根据是否带全包屏蔽结构在14mm到18mm之间浮动，选型时不仅要考虑连接器本身的占位尺寸，还要预留插拔时的手部操作空间，

　　接口外侧距离设备外壳边缘至少要留10mm以上的空间，方便用户插拔U盘、数据线等外设时不会被外壳挡住。Mini型、Micro型的USB连接器尺寸更小，占用板卡空间仅为标准A型的三分之一左右，适合空间受限的便携设备，但对应的插拔力耐受能力也更弱，设计时要额外增加壳体的固定结构。这套三维结构把每个部件的装配关系都做了清晰的拆分展示，包括屏蔽壳的铆接点位、端子和塑胶主体的卡接结构、定位柱的尺寸公差，结构设计人员在做板卡布局时，可以直接参考模型的尺寸预留安装位，避免出现开孔尺寸不匹配、连接器和周边元器件干涉的问题；做设备整机结构设计时，也可以根据模型的接口位置对齐面板开孔，保证开孔和连接器端面的同轴度，避免出现数据线插不进去、插拔卡滞的问题。

　　在实际的工业场景里，这类连接器还要考虑耐温要求，波峰焊、回流焊的过程中，连接器的塑胶主体不能出现变形，端子的镀层不能因为高温出现氧化，所以模型里的塑胶主体和金属端子的配合间隙也做了对应设计，预留了高温下的材料膨胀量，避免焊接后出现端子移位、接口变形的问题。不少新手设计人员在选型USB连接器时，只关注接口的引脚定义，忽略了安装高度、固定方式、插拔力方向的匹配，最后打样回来才发现连接器高出面板太多、或者焊脚和PCB布线冲突，这套完整的三维结构能帮助设计人员在选型阶段就核对所有安装尺寸，提前规避干涉问题，减少打样迭代的次数。另外，不同传输规格的USB接口在端子结构上也有差异，USB2.0仅需要4个信号端子，USB3.0及以上规格则需要增加5个高速信号端子，对应的塑胶主体结构、屏蔽要求也更高，这套模型里覆盖的不同规格接口，也能让设计人员直观对比不同版本连接器的结构差异，根据实际的传输速率需求选择对应型号，避免过度选型造成成本浪费，或者选型规格不够导致传输速率不达标。
