多色Assmann WSW跳线连接组件结构设计

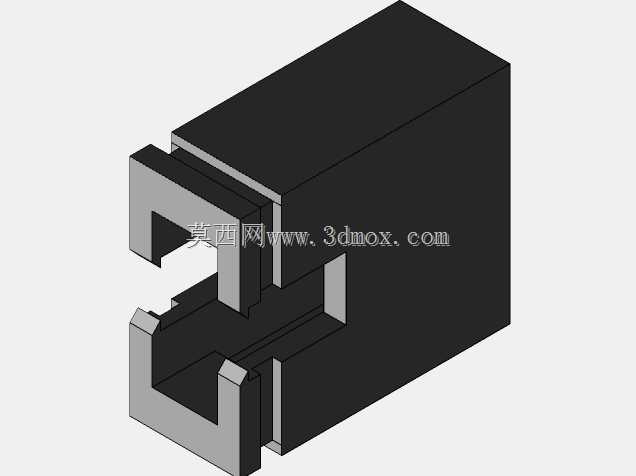

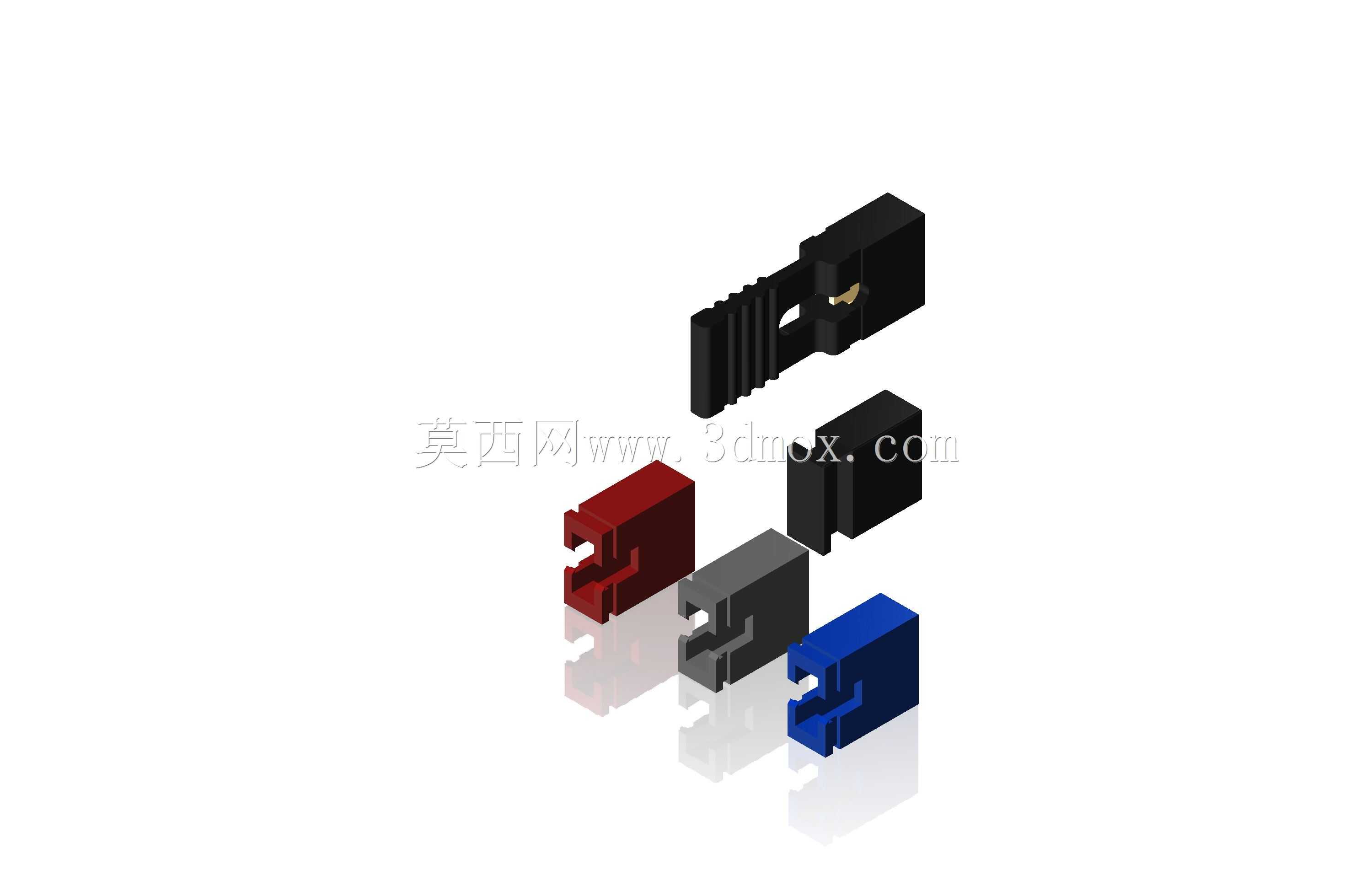

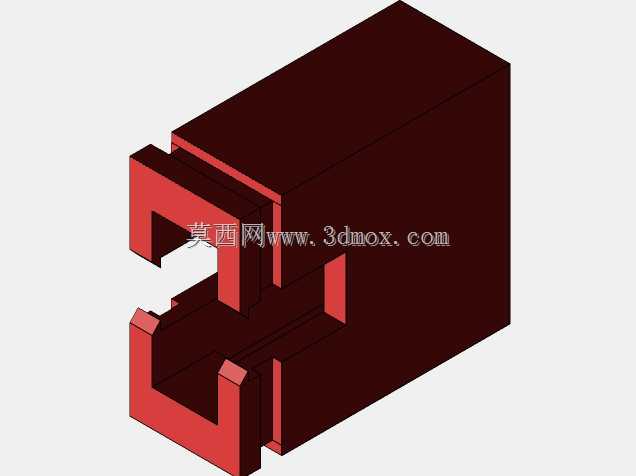

　　这类跳线连接组件主要应用在工业控制柜内部接线、测试工装信号转接、PCB板卡临时跳线调试、低压配电回路跨接等场景，在设备调试阶段、小批量样机试制阶段的使用频率远高于量产定型设备，能帮现场接线人员省去临时剥线压接端子的繁琐步骤，直接插接即可完成回路导通。从结构设计上看，这套组件包含黑、红、灰、蓝四种不同绝缘外壳的插接单元，不同颜色的外壳对应不同的线规或回路标识，现场布线时可以通过颜色快速区分电源、信号、接地等不同回路，避免接错线导致的设备损坏。每个插接单元的接触端采用弹性卡接结构，插入对应母座后会通过内部弹片提供持续的接触压力，保证在设备振动工况下也不会出现接触不良、信号闪断的问题，绝缘外壳采用卡扣式装配，

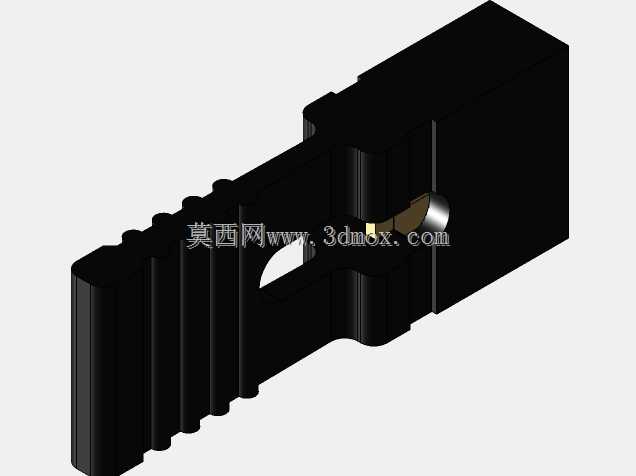

　　内部金属接触件与绝缘壳体之间设置有防脱倒扣，装配完成后不会出现金属件松脱移位的情况。设计时首先考虑的是手持插拔的操作便利性，外壳的防滑纹理设置在手指捏持的区域，插拔时不需要额外工具，徒手即可完成操作，每个单元的外形尺寸控制在常规接线端子的适配范围内，相邻插接位的间距符合通用接线排的安装孔距要求，不会出现相邻插件干涉的情况。安装边界方面，这类跳线的插接端伸出长度经过优化，在密集排布的接线端子排上使用时，不会占用相邻端子的操作空间，尾部的压线区域可以适配不同线径的多股软铜线，压线部位的金属套筒带有防滑齿，压接后导线抗拉强度能满足工业现场的布线要求，不会因为拉扯导线导致接触端脱落。绝缘外壳的壁厚经过校核，

　　在常规的接线操作力度下不会出现开裂，同时外壳边缘做了圆角处理，插拔时不会划伤操作人员的手部。不同颜色的外壳除了标识作用外，材质本身的耐温等级一致，都能适应控制柜内部的常规工作温度范围，在长期通电的工况下不会出现绝缘老化变形的问题。接触件的表面做了镀覆处理，能降低接触电阻，减少长期通电时的发热情况，同时提升抗氧化能力，延长组件的使用寿命。在测试工装的应用场景中，这类跳线可以快速搭建不同的测试回路，不需要每次测试都重新焊接导线，大幅提升工装调试的效率，在设备售后维修场景中，维修人员可以携带不同规格的这类跳线，快速替换损坏的接线组件，缩短设备停机时间。设计过程中还考虑了防呆结构，不同规格的插接单元外形有细微的结构差异，

　　无法插入不匹配的母座中，从结构上避免误插导致的回路短路问题。每个插接单元的重量控制得很轻，安装在接线排上之后不会因为自身重量导致母座受力变形，长期使用也不会出现插接位倾斜的情况。尾部的导线入口处做了喇叭口导向，穿线时不需要刻意对准，就能顺利将导线插入压线套筒，提升现场接线的效率。
