Amphenol LTW-M8圆形公制连接器结构设计

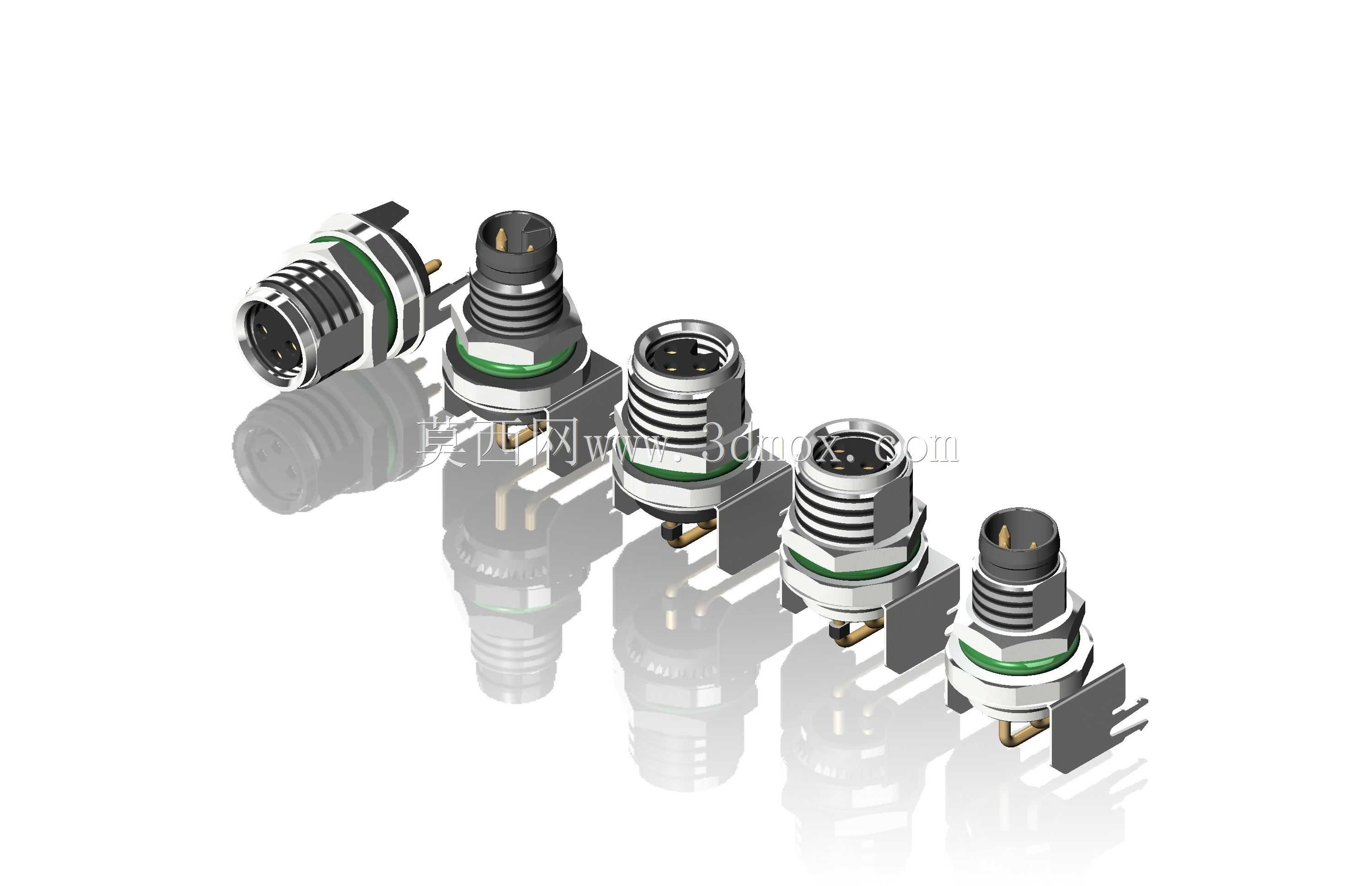

　　这款圆形公制连接器主要面向工业现场的传感信号传输、低压控制回路接线场景，在自动化生产线的光电传感器、接近开关、小型执行器接线环节应用广泛，也可用于户外小型设备的电源与信号集成连接，适配工业环境下的振动、温变、轻度泼溅工况，能在设备频繁移位、接线端反复受力的场景下保持连接稳定性。从结构设计来看，该系列连接器覆盖针式公头与孔式母头两种接口形式，包含板端直插安装、线端对接等不同安装形态，接口端采用标准M8公制螺纹锁紧结构，螺纹配合间隙经过公差优化，旋合过程顺滑无卡滞，锁紧后可提供足够的轴向压紧力，配合接口处的环形密封胶圈，能实现接线端的防尘防泼溅防护，避免车间内的切削液飞沫、粉尘进入接触部位造成信号衰减。接触件采用铜合金基材，

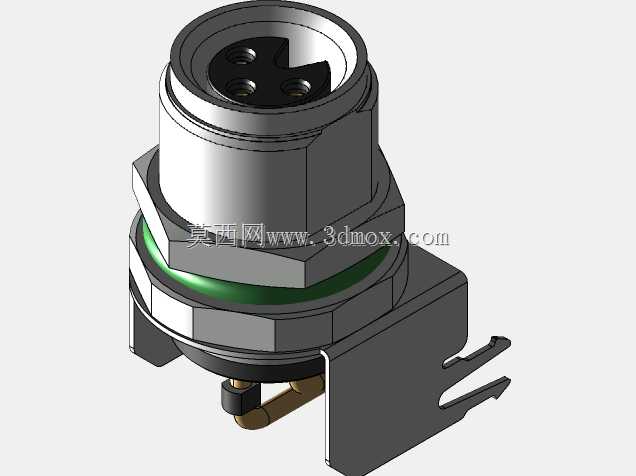

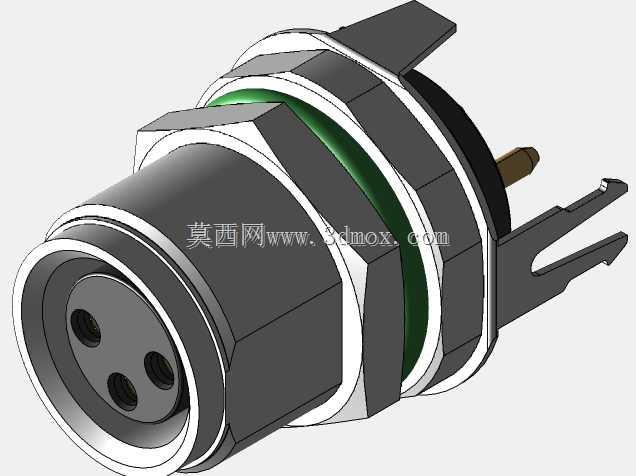

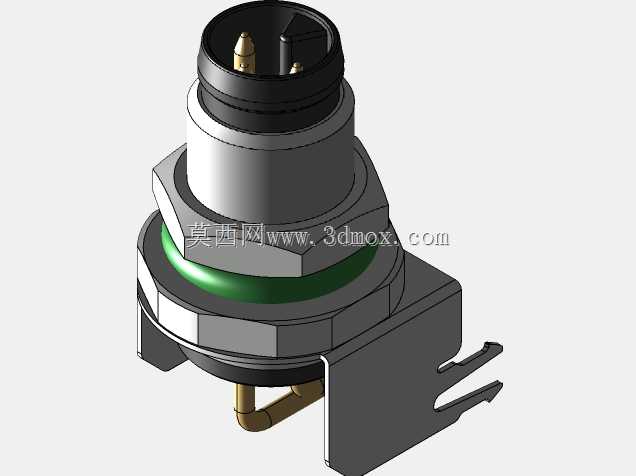

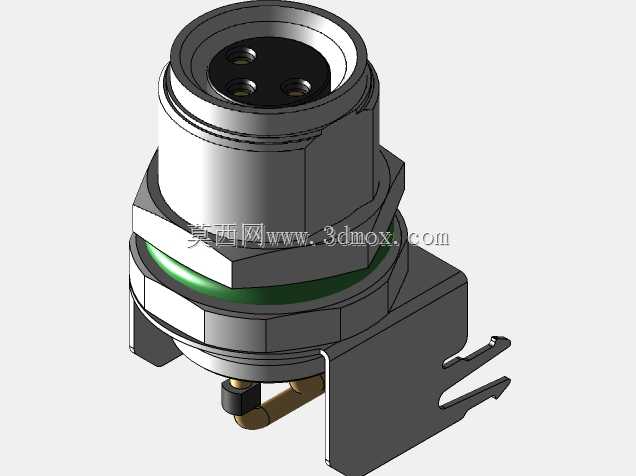

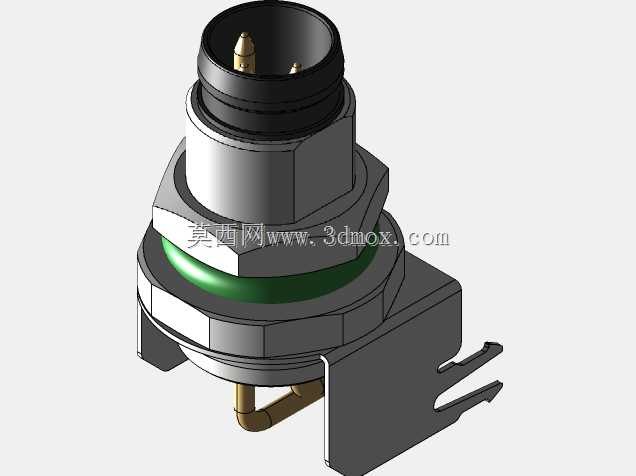

　　表面做镀镍加镀金处理，既保证接触电阻处于较低水平，也能提升抗腐蚀能力，适配长期通电的信号传输需求，接触件的插合导向做了圆角处理，对接时无需精准对位即可顺利插入，减少现场接线的对位难度。板端安装的型号采用卧式插针布局，插针伸出长度适配常规PCB板厚，安装法兰与设备面板之间预留了密封垫安装位，安装时可通过法兰上的定位柱与面板孔位配合，防止连接器在锁紧螺纹时跟转，降低现场安装的操作难度。线端型号的尾部做了线缆锁紧结构，可适配不同线径的多芯屏蔽线缆，尾部的应力消除结构采用渐变锥度设计，能分散线缆弯折时的应力，避免线缆根部反复弯折造成线芯断裂。从建模细节来看，模型还原了连接器的所有装配特征，包括外壳上的防滑滚花、密封胶圈的安装槽位、

　　插针的分度布局、安装法兰的固定孔位，所有配合面的尺寸公差都按照实际产品的装配要求做了预留，外壳的壁厚均匀，既满足结构强度要求，也控制了整体重量。不同型号的连接器高度、插针数量、法兰尺寸都做了区分，覆盖3芯、4芯等常见的M8连接器芯数配置，可适配不同的信号传输通道需求。在实际设备设计中，选用该类连接器时需要注意面板开孔尺寸与连接器法兰的匹配，预留足够的接线操作空间，板端型号的焊盘位置需要与PCB布局对应，避免插针与板上其他元件产生干涉；线端对接时需要注意公母头的芯数对应，锁紧扭矩控制在合理范围，避免螺纹滑牙或者密封胶圈过度压缩失去弹性。该连接器的金属外壳部分可实现屏蔽层的可靠接地，在有电磁干扰的工业现场，

　　能有效减少外界电磁信号对传输信号的干扰，保证传感信号的传输准确性，适合用于工业物联网终端、小型自动化设备、户外检测仪器的接线部位。模型中还原的密封结构细节，可帮助设计人员在做设备整体防护设计时，准确评估连接器部位的防护能力，提前预留密封件的压缩空间，避免设备组装后出现防护等级不达标的问题。安装法兰的固定孔位间距、螺纹规格都按照行业通用标准设计，可与市面上同规格的M8连接器实现互换，降低设备的备件采购成本。插合界面的绝缘件采用耐高温工程塑料材质，可承受焊接时的高温，不会出现焊盘加热时绝缘件变形的问题，适配波峰焊、手工焊等不同的PCB焊接工艺。连接器的整体外形做了圆滑过渡处理，没有尖锐棱角，在设备组装和后期维护时，不会划伤操作人员的手部，也不会刮伤相邻的线缆外皮。
