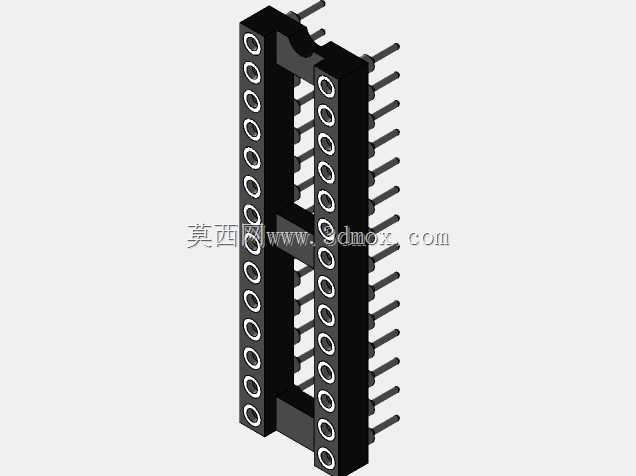

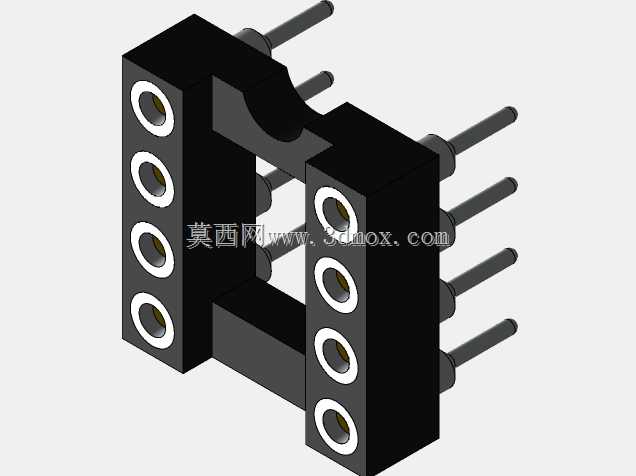

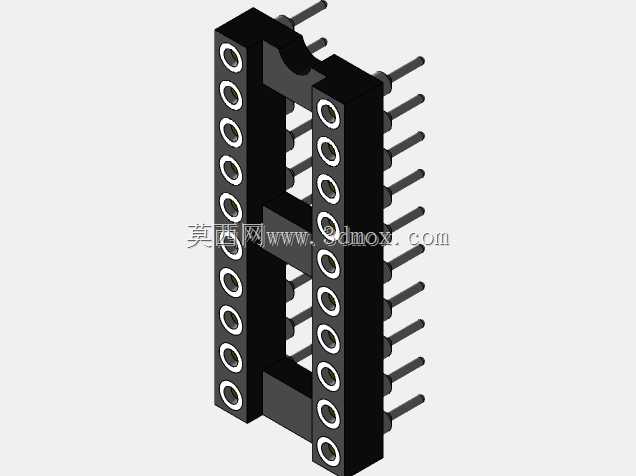

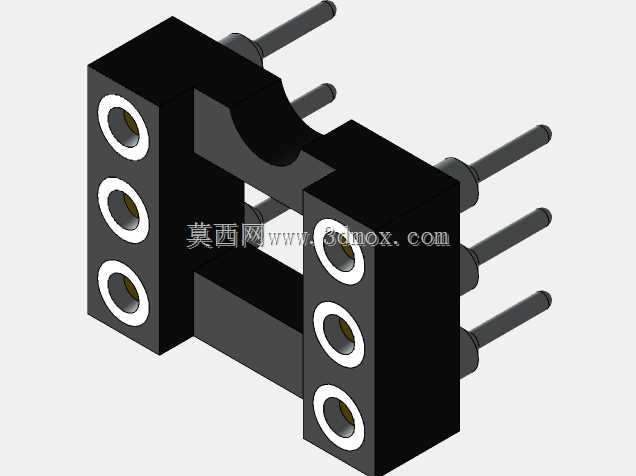

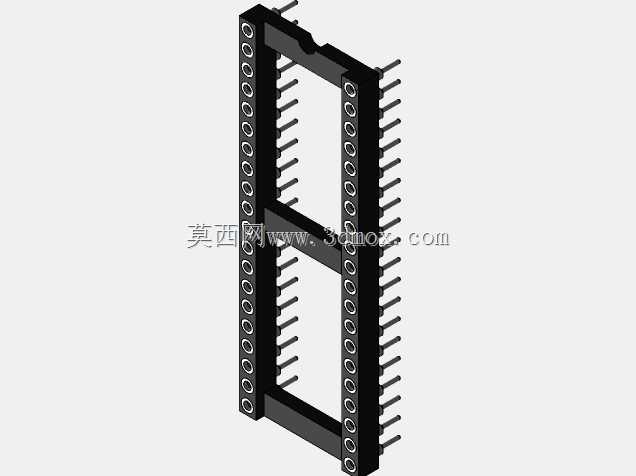

多规格排针式IC插座三维结构设计

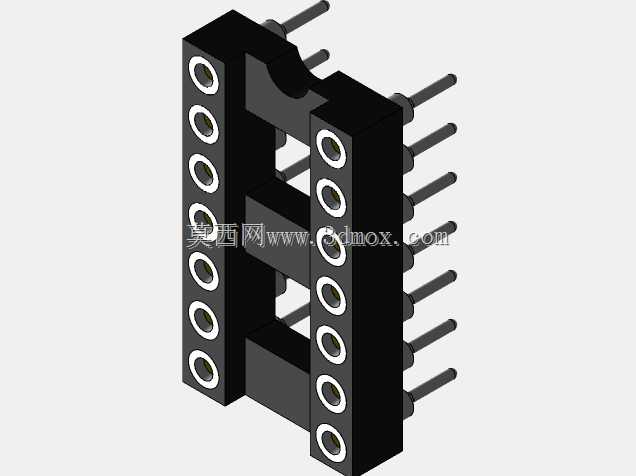

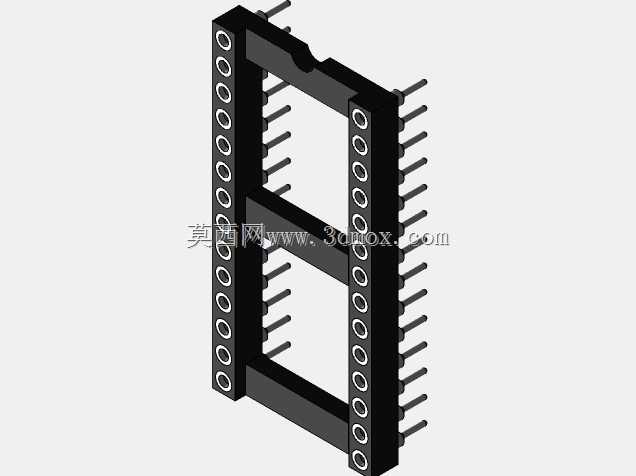

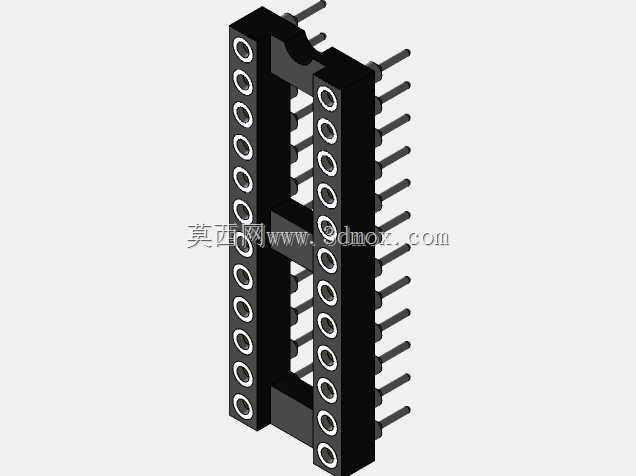

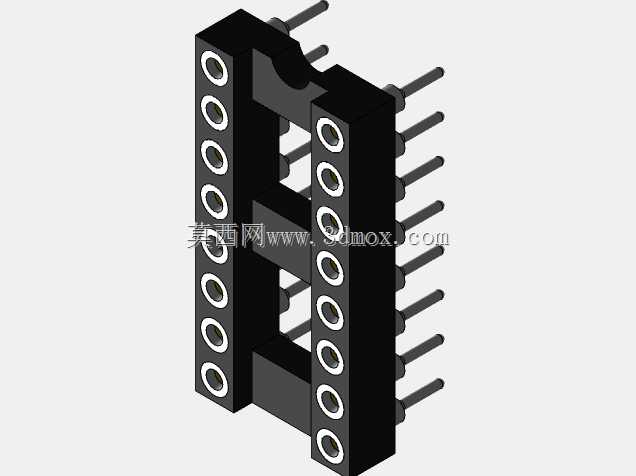

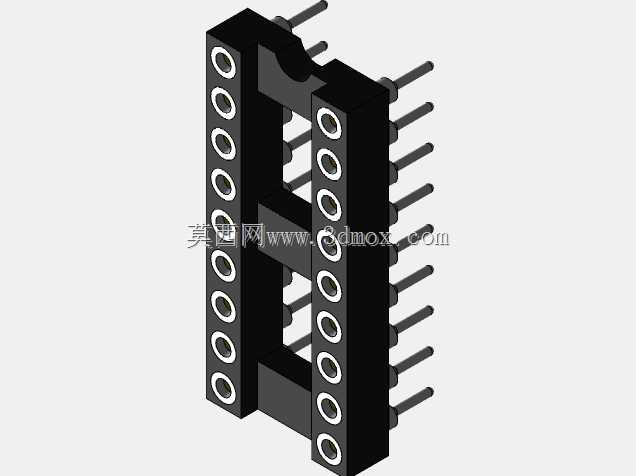

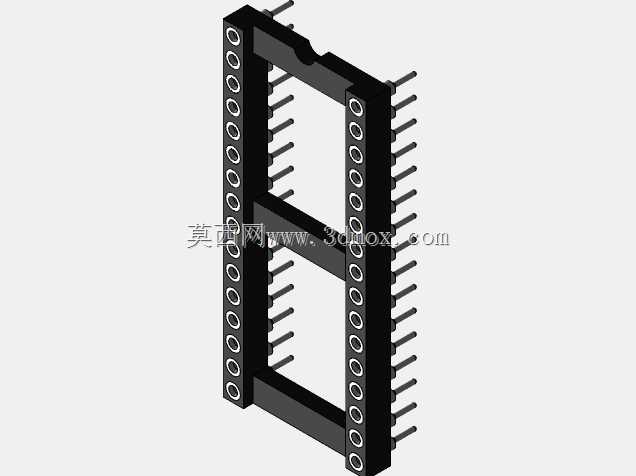

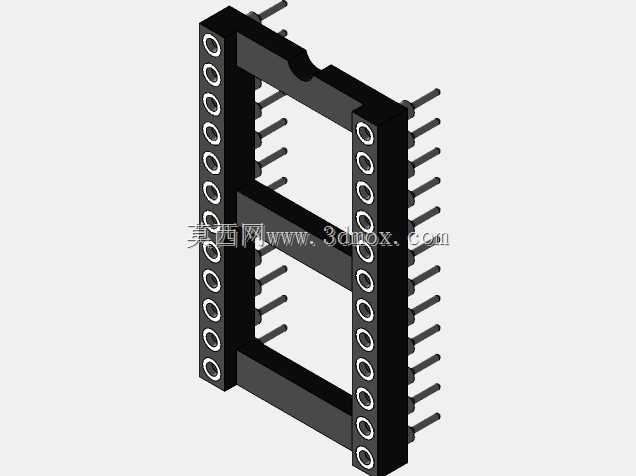

　　在工业控制板卡、消费电子主板、嵌入式开发模块、测试治具等电子设备的板级连接场景中，IC插座是替代芯片直接焊接、实现芯片可插拔更换的核心连接部件，本次设计的多规格WSW系列IC插座，覆盖了从8Pin到40Pin的常用引脚数规格，适配标准双列直插封装的集成电路安装需求，解决了芯片直接焊接后难以更换、维修拆焊易损伤PCB焊盘的工程痛点。从实际使用场景来看，这类IC插座常应用在需要频繁更换芯片做功能验证的开发板上，也会用在量产设备中易损耗、需定期更换程序存储芯片或接口芯片的板卡位置，部分老化测试治具上也会采用同结构插座，来实现不同引脚数DIP芯片的快速装夹测试，避免反复焊接对芯片引脚和测试基板造成的损伤。

　　设计过程中首先确定了核心的功能边界：所有规格的插座均采用标准2.54mm排针间距，完全匹配通用DIP封装IC的引脚中心距，兼容行业通用的PCB焊盘布局，不同引脚数的插座仅在长度方向做线性延伸，宽度方向、插针伸出PCB的长度、插座主体的安装高度完全统一，这样在PCB布局时，不同引脚数的同系列插座可以共用宽度方向的安装空间，减少板卡布局时的避让规则复杂度。插座主体采用高温绝缘工程塑料作为基座材质，设计时在基座上预留了等距的插针安装孔，每个孔位内部设计有弹性接触簧片结构，簧片采用铍青铜材质冲压成型后做镀金处理，保证插针与芯片引脚接触时的接触电阻稳定，同时兼顾足够的插拔寿命，避免多次插拔后出现接触不良的问题。

　　从外形尺寸与安装边界来看，单Pin位的基座宽度为2.54mm，基座整体厚度为5.0mm，插针向下伸出基座底面的长度为3.2mm，完全匹配标准波峰焊的焊盘吃锡深度要求，插针直径为0.5mm，适配PCB上0.8mm直径的金属化安装孔，安装时插针穿过PCB焊盘后过波峰焊即可完成固定，不需要额外的固定结构。基座两侧设计有轻微的导向倒角，在芯片插入时可以引导引脚顺利对准接触簧片，避免引脚歪折损伤；基座底部设计有均匀分布的凸点，在焊接时可以让插座基座与PCB表面保持0.3mm的间隙，方便焊锡蒸汽溢出，减少虚焊、漏焊的概率。

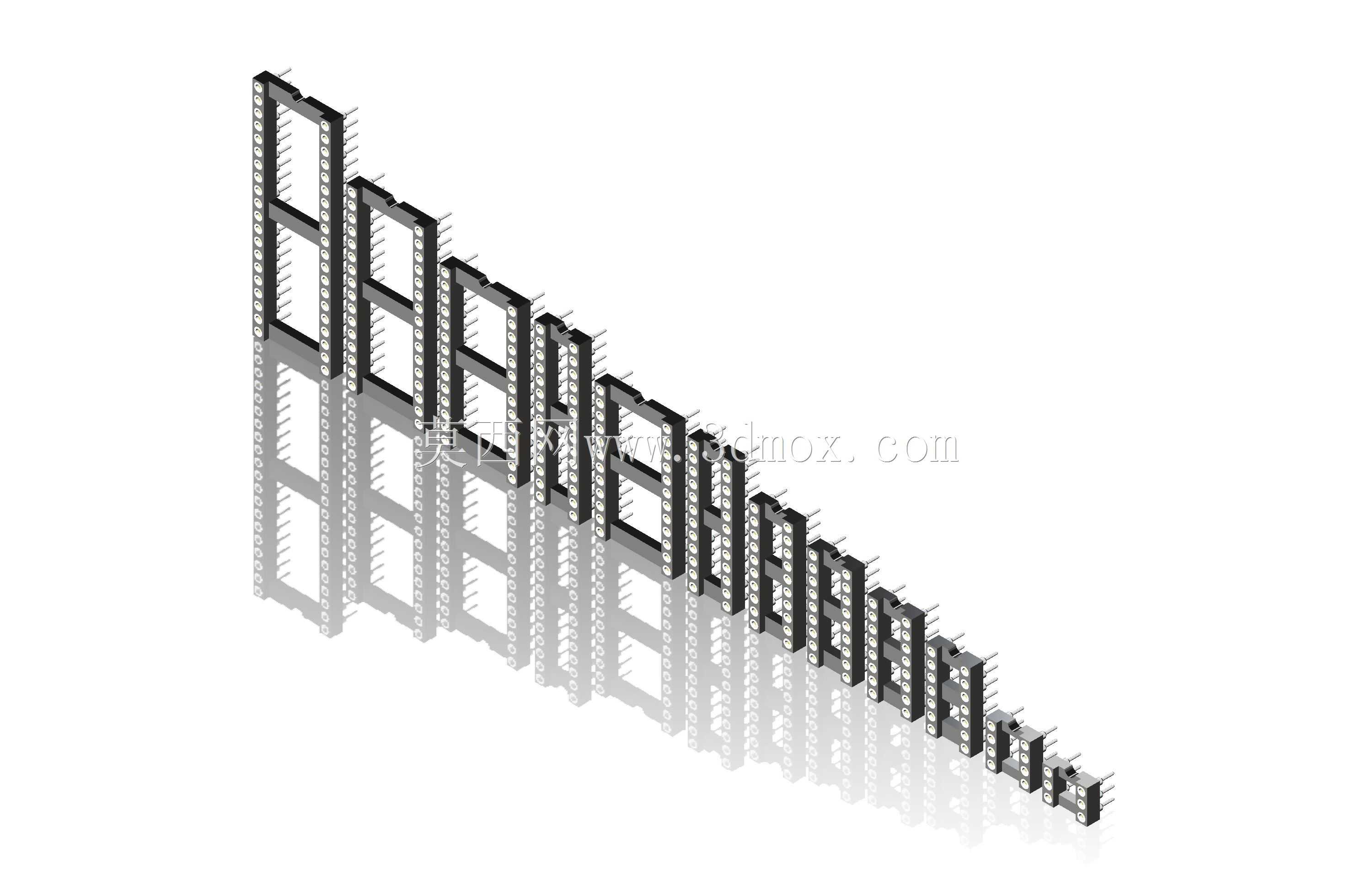

　　结构设计时特意做了系列化的参数化建模逻辑，将引脚数作为可变参数，调整参数时可以自动生成对应长度的基座、对应数量的插针与接触簧片，不需要重复绘制基础特征，大幅提升同系列不同规格产品的建模效率。建模过程中对每个插针的同轴度、相邻插针的位置度都做了公差约束，位置度公差控制在0.1mm以内，保证芯片插入时不会出现个别引脚对不准孔位的问题；接触簧片的开口尺寸做了优化设计，正常状态下开口尺寸比IC引脚厚度小0.08mm，引脚插入后簧片产生弹性变形，提供足够的接触压力，同时插拔力控制在单Pin0.3N-0.5N的区间内，既保证接触可靠，又不会因为插拔力过大导致芯片拆卸困难或者引脚变形。

　　针对实际生产中可能出现的基座翘曲问题，建模时在基座背部设计了等距分布的加强筋结构，加强筋高度1.2mm，厚度0.8mm，在不增加过多材料成本的前提下提升基座的结构刚性，过波峰焊时高温环境下基座的变形量控制在0.15mm以内，不会出现插针偏移导致的焊接不良。另外，插座的插针尾部做了球形收尾设计，穿过PCB孔位时不会刮伤孔壁的金属化层，提升焊接良率；插针与基座的结合位置设计了倒扣结构，插针压入基座后倒扣卡入塑料基座的预留卡槽内，保证插针的拉拔力大于15N，不会在插拔芯片时把插针从基座中带出。

　　在实际选型应用中，工程师可以根据所选用的DIP芯片引脚数直接匹配对应规格的插座，不需要额外调整安装孔位，同系列不同规格的安装兼容性可以大幅减少PCB设计时的封装库维护工作量，也能降低SMT或者波峰焊时的换料调试成本。建模时还原了成品的所有细节特征，包括基座表面的脱模斜度、插针的表面镀层区分、接触簧片的弹性结构形态，模型可以直接用于板卡的结构干涉检查，也可以用于组装模拟验证，确认插座安装后与周边电容、电阻、结构件的安全间隙，避免实际组装时出现空间干涉问题。
