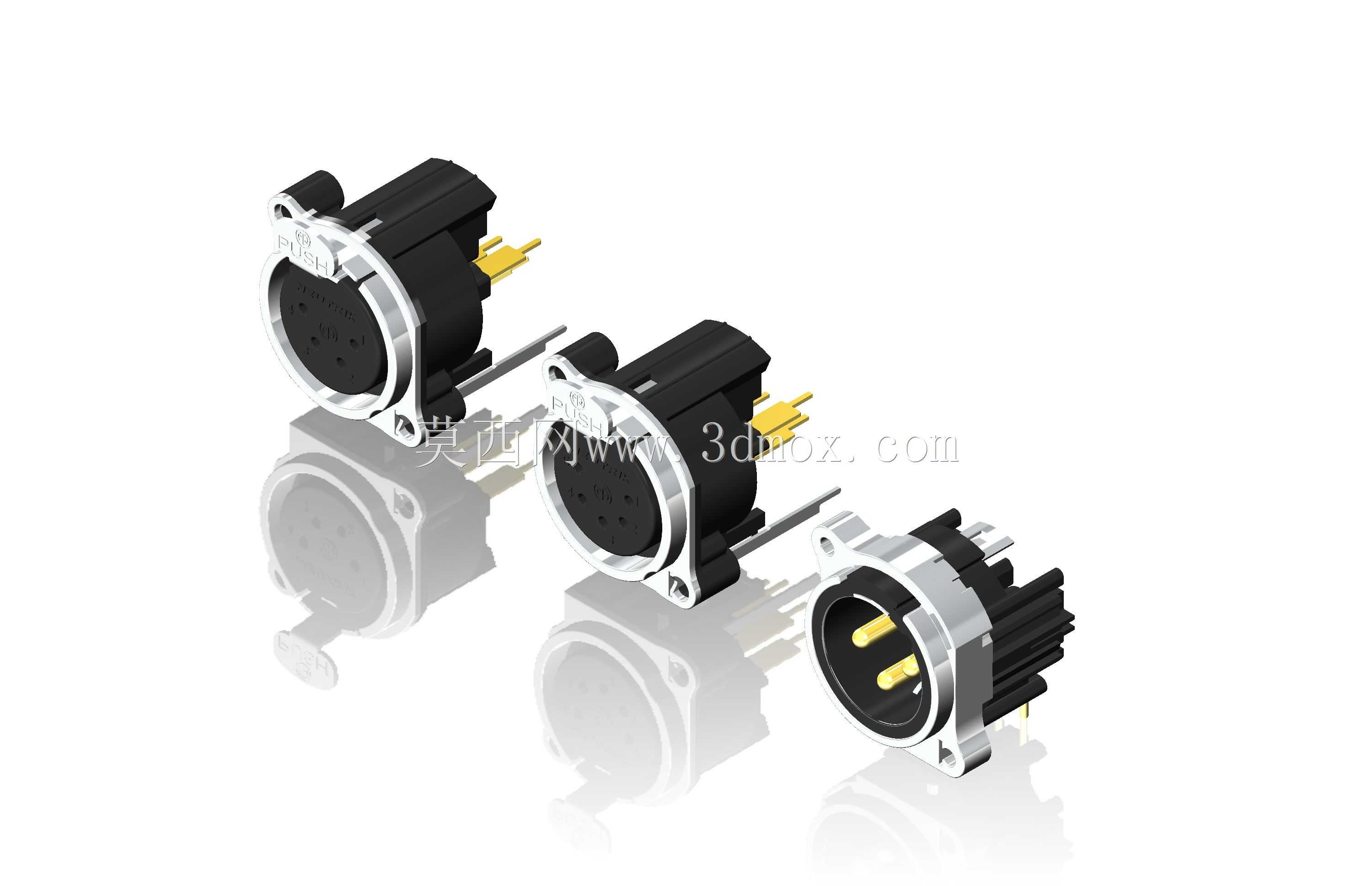

Neutrik系列多芯音频连接器三维结构

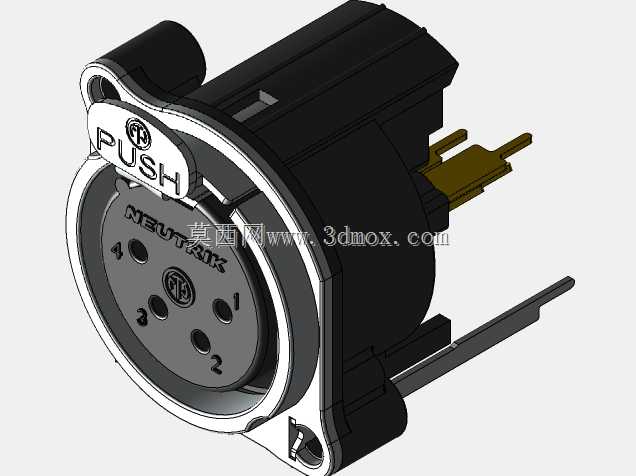

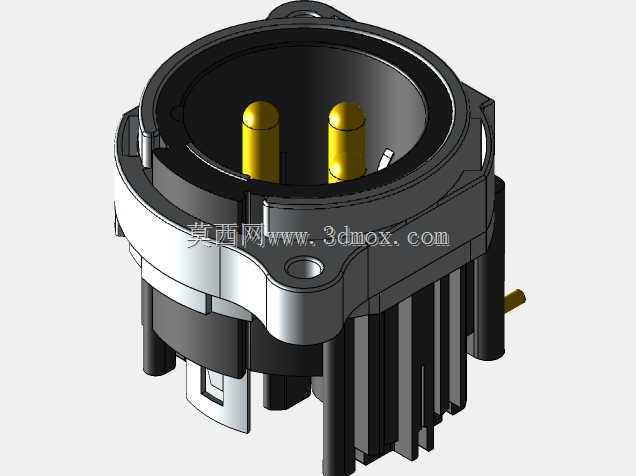

　　这类多芯圆形连接器常见于专业音频扩声系统、舞台灯光控制设备、工业测控信号传输链路中，作为面板嵌入式安装的信号交互接口，承担平衡音频信号、低压控制信号的稳定传输职能，日常在调音台接口面板、功放设备背板、舞台接线盒、工业控制机柜的信号预留位上都能见到同结构产品的应用。从结构设计来看，三款不同芯数的连接器均采用法兰盘前置安装的结构逻辑，金属法兰外壳做了加厚处理，安装孔位对称分布在法兰两侧，适配标准面板开孔尺寸，安装时从面板正面推入后通过螺丝从背面锁付，能保证接口与面板贴合紧密，避免长期插拔后出现松动移位的问题。接触件部分采用镀金插针与插孔配对的设计，公头端的插针突出于绝缘基座，母头端的插孔内置弹性接触簧片，插拔时能保证足够的接触正压力，

　　降低信号传输过程中的接触电阻，避免出现信号衰减、断续的问题，不同芯数的版本对应不同的信号通道需求，3芯版本多用于常规平衡音频传输，4芯版本可兼容对讲线路或双声道平衡信号，5芯版本则可覆盖DMX灯光控制信号或多通道低压控制信号的传输需求。绝缘基座采用耐高温的工程塑料注塑成型，将各接触件之间完全隔离，避免相邻芯位之间出现信号串扰，同时基座与金属外壳之间做了卡扣式防脱结构，长期受插拔外力作用也不会出现基座移位、芯位偏斜的问题。尾部的焊杯结构做了加长设计，焊杯内壁做了镀锡处理，方便焊接导线时快速上锡，焊杯之间的隔离筋高度足够，能避免焊接时焊锡溢流造成相邻芯位短路，尾部还预留了线缆固定位的安装空间，可搭配线卡将接入的线缆外皮夹紧，

　　避免线缆受外力拉扯时直接作用在焊点上导致焊点脱开。金属外壳部分采用锌合金压铸成型，表面做了哑光镀镍处理，既有足够的结构强度抵抗插拔时的侧向冲击力，也能起到良好的电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响，外壳上的定位卡扣与配对插头的锁扣结构适配，插头插入后旋转锁扣即可完成锁定，避免设备移动或线缆拉扯时插头意外脱出。从安装边界来看，这类连接器的面板开孔为标准D型开孔，法兰盘的外径尺寸统一，不同芯数版本的机身深度差异控制在极小范围内，同系列不同芯数的产品可直接在同尺寸开孔上互换安装，无需重新修改面板开孔尺寸，给设备迭代升级时的接口调整留出了足够的冗余空间。建模过程中需要重点关注法兰安装孔的中心距、插针的分布圆直径、

　　插针突出基座的长度、绝缘基座的台阶尺寸这些配合公差，这些尺寸直接影响到实际生产后的装配适配性，若插针位置度偏差超过0.1mm，就可能出现配对插头无法正常插入的问题；法兰盘与面板贴合的端面需要保证平面度，避免安装后出现缝隙影响外观与屏蔽性能；尾部焊杯的深度与内径尺寸也要符合常规焊接工艺的要求，过浅会导致焊锡量不足影响焊接强度，内径过小则会导致粗线径的导线无法顺利插入焊杯。在实际设备选型时，需要根据传输的信号类型选择对应芯数的版本，同时确认设备面板的安装空间深度是否匹配连接器的机身长度，若面板后方的布线空间有限，还可搭配直角出线的尾罩减少线缆弯折半径，这类连接器的插拔寿命通常能达到数千次，足够满足专业设备长期频繁插拔的使用需求，在户外演出、固定安装工程、工业设备信号传输等场景下都能保持稳定的工作状态。
