Apem系列MPKES型设备控制旋钮结构

　　这类控制旋钮多配套在合成器、专业音频调控台、工业测控面板、实验室精密调节设备的前端操作界面上，作为操作人员与设备内部参数调节模块的直接交互部件，承担着参数阈值调整、通道切换、增益校准、信号幅值微调等实际操作功能，日常使用中需要承受高频次的旋转操作、不同按压力度的触感反馈需求，同时要在长期使用后保持阻尼手感的一致性，避免出现松垮、打滑、档位错位的问题。

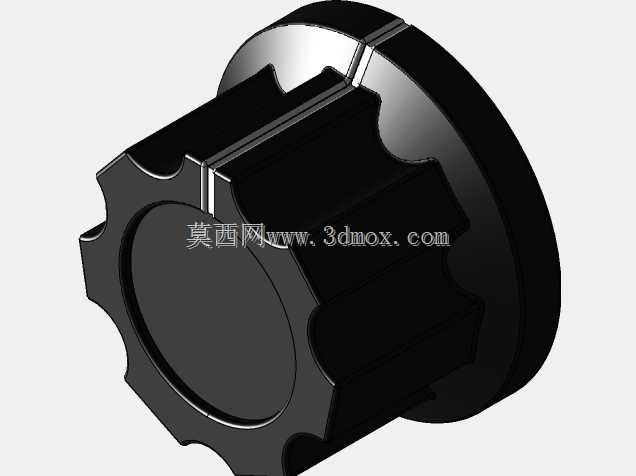

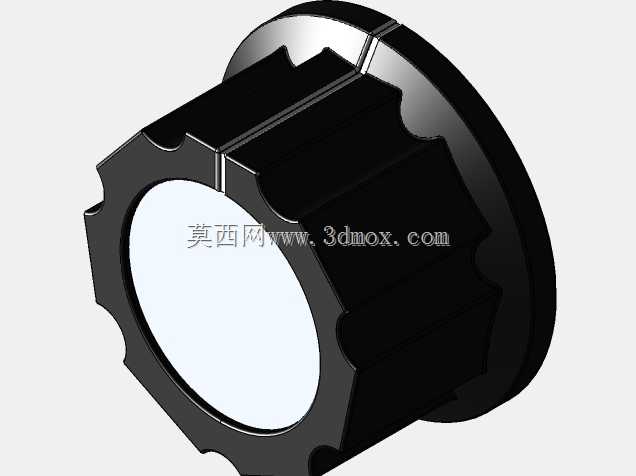

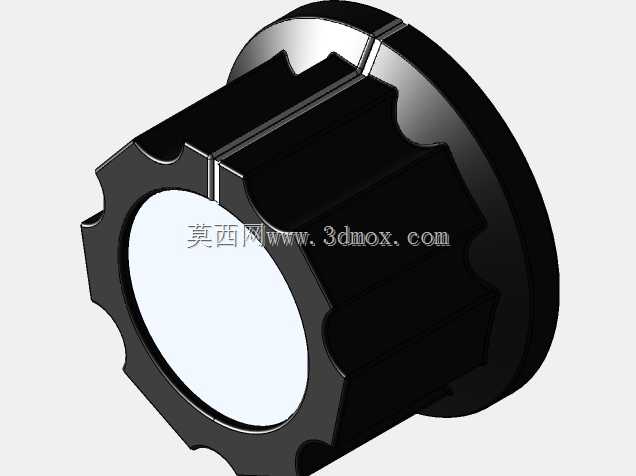

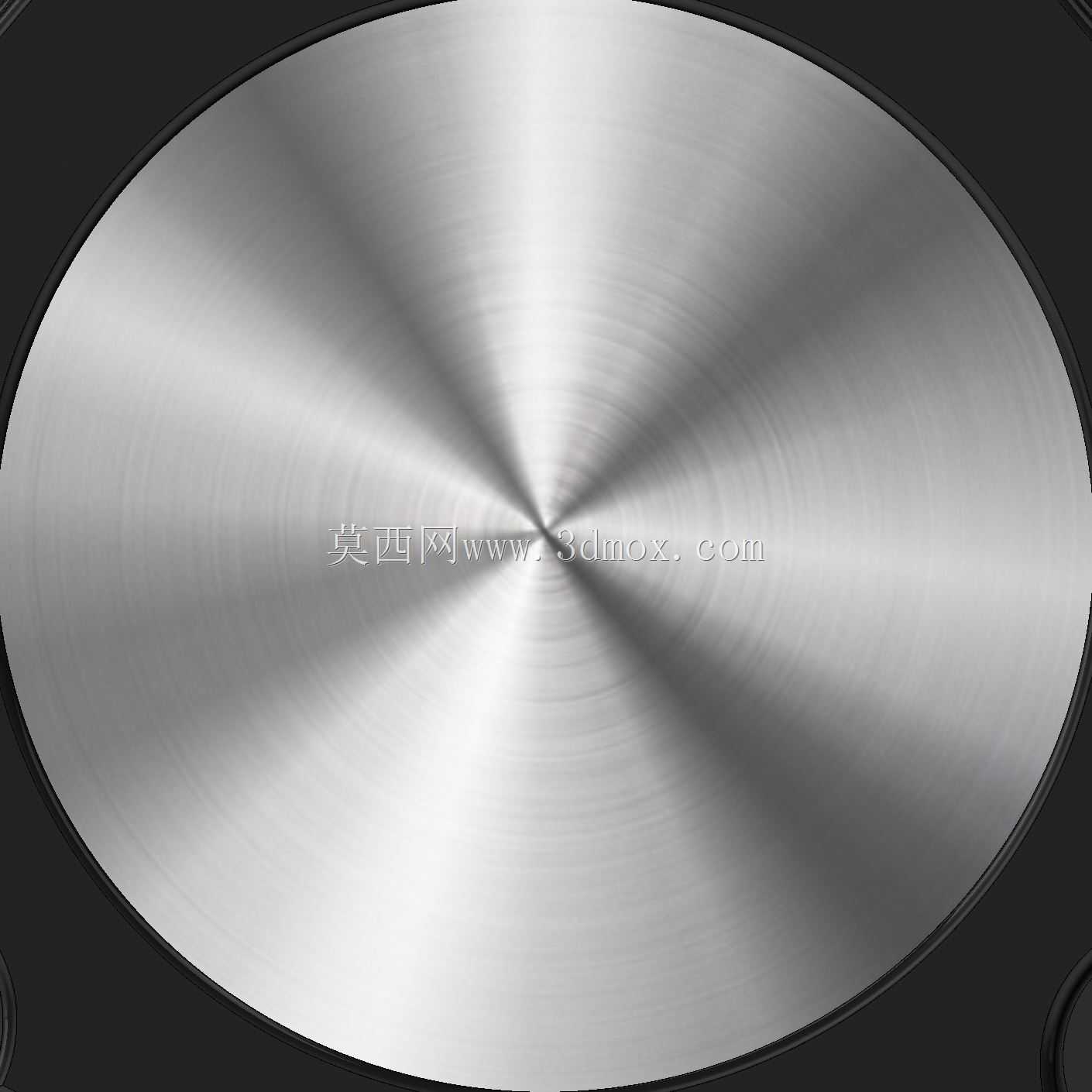

　　从结构设计逻辑来看，该系列旋钮采用了外侧防滑滚花加顶部金属装饰嵌片的组合结构，外侧的周向防滑槽并非等距均匀分布的常规直纹，而是做了分段式的凸起棱边设计，每道棱边的边缘做了微小的圆弧倒角处理，既能够保证操作人员戴薄劳保手套操作时也能获得足够的旋转摩擦力，不会因为手汗、手套面料光滑出现拧动打滑的情况，又能避免尖锐棱边长期摩擦造成操作人员手指磨损。顶部的金属嵌片采用过盈压装的方式与塑料主体结合，嵌片表面做了径向的拉丝纹理处理，一方面能够在多旋钮并排布置的面板上快速通过视觉区分不同功能的旋钮位置，另一方面金属材质的耐磨性能远优于塑料基材，长期指尖触碰不会留下明显的磨损划痕，保持操作界面的整洁度。旋钮内侧的安装孔做了D型切面定位结构，与电位计、编码器的输出轴直接配合，不需要额外的顶丝固定，安装时只需要对准轴的切面方向垂直压入即可完成装配，能够有效避免旋钮与轴之间出现相对转动，保证旋转角度与参数变化的线性对应关系，不会出现空程偏差。

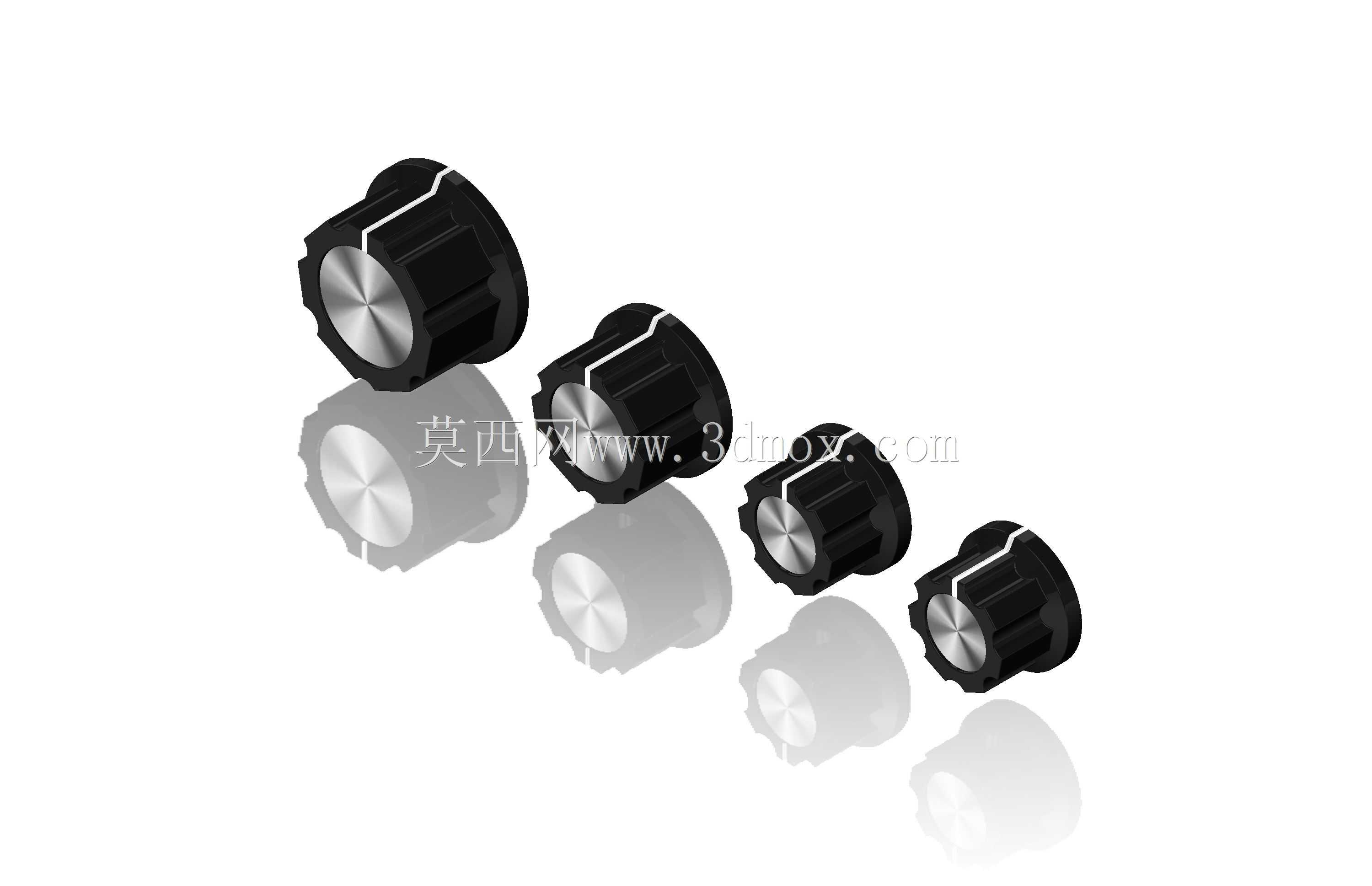

　　从安装边界的尺寸适配来看，该系列不同型号的旋钮高度、外径做了梯度化设计，最小规格的旋钮外径适配紧凑型面板的密集排布需求，相邻旋钮的中心距可以控制在18mm以内不会出现操作干涉，最大规格的旋钮外径更大，旋转时的阻尼反馈更明显，适合需要大行程精细调节的参数控制场景，比如音频设备的主音量调节、工业设备的转速阈值微调这类需要精准感知旋转角度的位置。旋钮底部与面板接触的位置做了一圈微小的凸台限位，压装到位后凸台与面板表面保持0.2mm左右的间隙，既不会因为间隙过大导致旋钮晃动，也不会因为间隙过小摩擦面板表面，造成面板印刷标识磨损。旋钮的旋转角度范围根据配套控件的不同做了适配，配套单圈电位计时可以实现300度左右的有效旋转行程，两端带有硬限位结构，避免过度旋转损坏内部电位计的碳膜层，配套无限旋转编码器时则取消内部硬限位，支持360度连续旋转，适配需要循环调节参数的操作场景。

　　在实际选型适配过程中，需要注意旋钮的安装孔直径与配套轴径的匹配公差，过盈量控制在0.1-0.15mm区间时，压装力度适中，既不会因为过盈量太大导致压装时塑料主体开裂，也不会因为过盈量太小长期使用后出现旋钮松脱。外侧防滑棱的高度设计为1.2mm，突出主体外圆的尺寸经过反复验证，既能够提供足够的摩擦力，又不会因为突出太多在设备运输、安装过程中被磕碰导致棱边断裂。顶部金属嵌片的厚度为0.8mm，压入塑料主体的深度为1.5mm，结合强度能够承受50N以上的轴向拔脱力，满足日常使用中的拉扯、误碰受力需求，不会出现嵌片脱落的情况。旋钮的塑料主体采用添加了耐磨剂的工程塑料注塑成型，表面做了哑光磨砂处理，不容易残留指纹和污渍，在工业现场多粉尘、少量油污的使用环境下，只需要用干布擦拭即可清理表面污渍，不会因为污渍附着导致操作打滑。

　　这类旋钮的手感调校是设计中的核心要点，旋转阻尼力矩控制在20-30mN·m区间，旋转过程中的力矩波动控制在15%以内，操作人员拧动时能够获得均匀的阻力反馈，不会出现忽松忽紧的情况，每旋转到一个档位点时会有清晰的触感反馈，不需要盯着刻度标识就能感知调节的幅度，适合视线需要同时关注设备运行状态、无法一直盯着面板刻度的操作场景。旋钮的颜色采用常规的工业哑光黑作为主体色，顶部金属嵌片的银色与黑色主体形成明显的视觉反差，在光线不足的操作环境下也能快速定位旋钮位置，部分特殊需求的场景还可以更换不同颜色的顶部嵌片，用来区分不同功能回路的控制旋钮，比如红色嵌片对应紧急调节参数、绿色嵌片对应运行参数调节，降低操作人员的误操作概率。
