DaviesMolding仪表控制旋钮结构设计

　　这类旋钮的应用场景覆盖了实验室测试仪器、工业控制台面板、音频合成器设备、老式工控调节面板等多个领域，不同尺寸的旋钮对应不同的调节精度需求——直径偏大的款式适合大行程粗调场景，比如电源输出幅值调节、设备转速档位切换，操作时手指施力空间充足，转动阻尼反馈清晰，戴薄劳保手套也能稳定操作不会打滑；小直径的款式则适配高密度排布的面板，比如多通道信号调理器的微调电位器、合成器上的音色参数调节，占用面板面积小，相邻旋钮之间预留足够的操作间隙，不会出现调节时误碰相邻控件的问题。

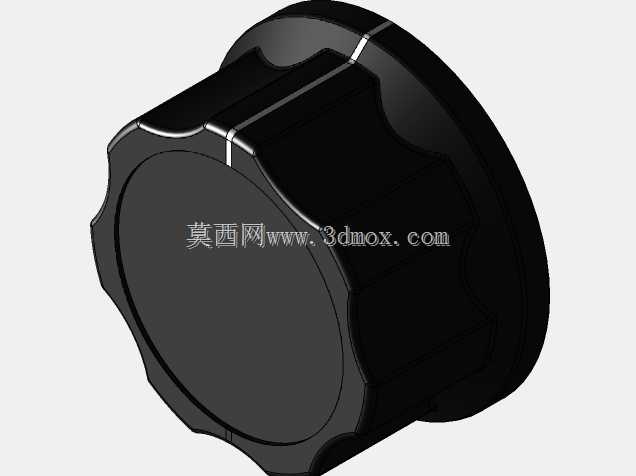

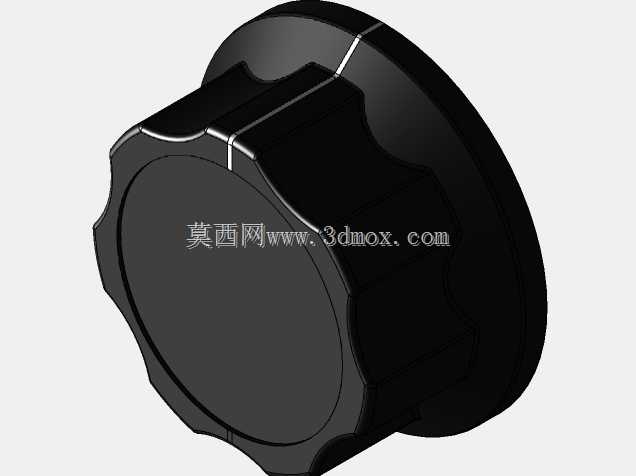

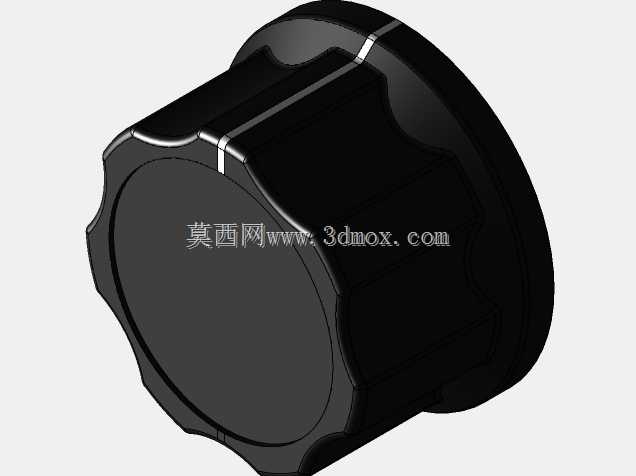

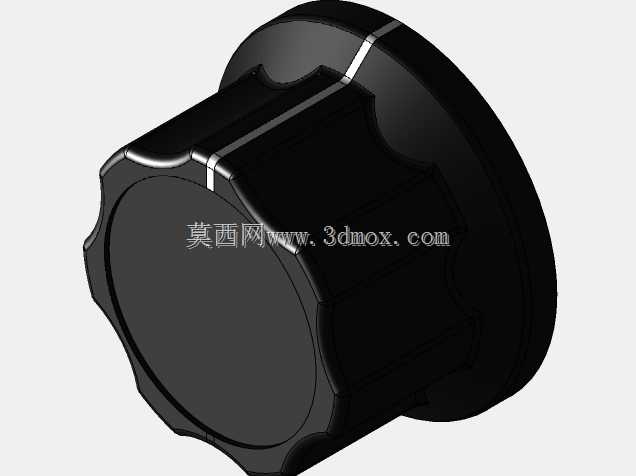

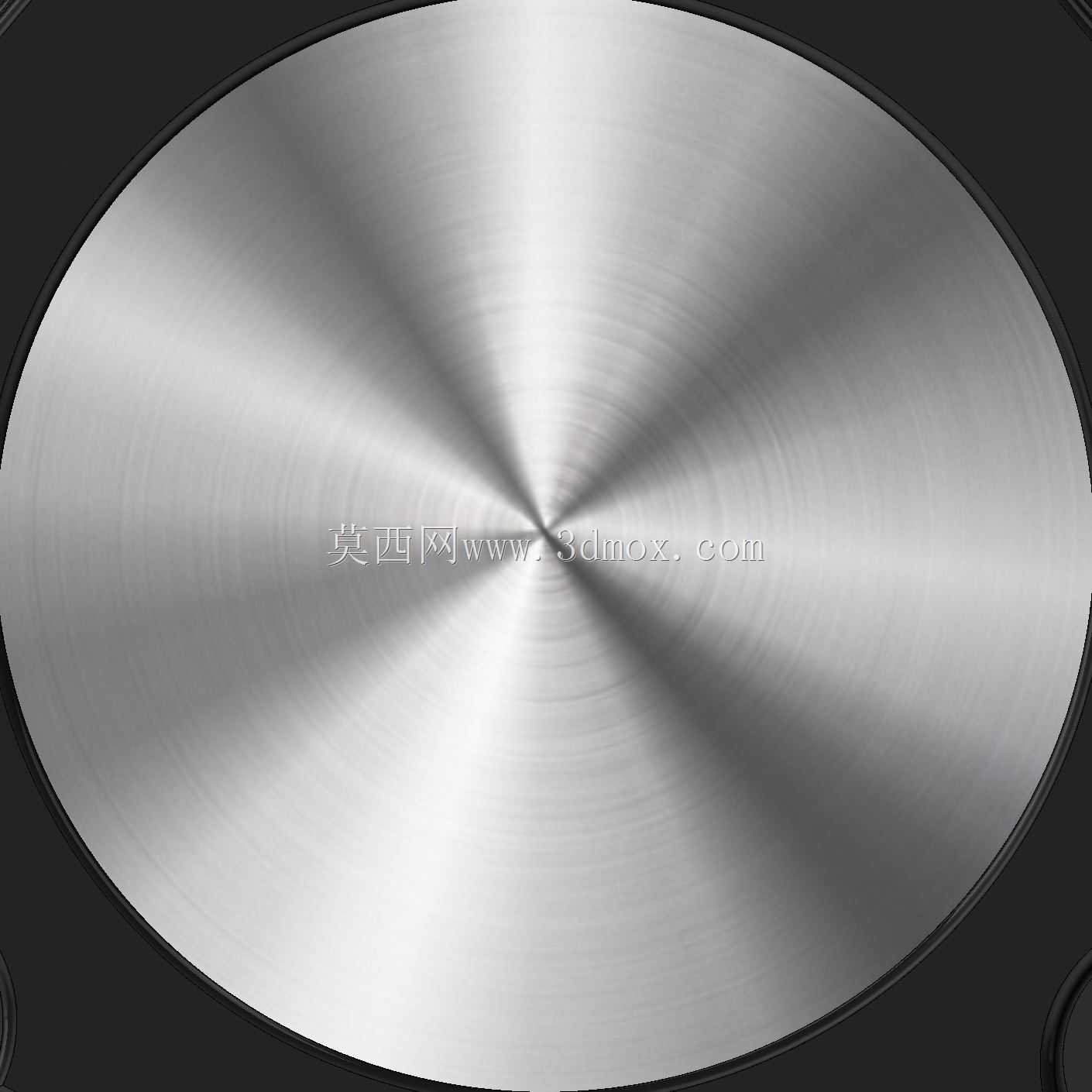

　　从功能特性来看，这款旋钮采用了滚花防滑外圈加金属质感顶面的结构，外圈的防滑齿做了圆角过渡处理，长期旋转操作不会硌手，顶面的金属质感区域做了CD纹处理，既可以印刷刻度标识，也能通过反光快速识别旋钮的指向位置，即使在光线偏暗的设备舱内操作，也能通过触感和视觉反馈快速判断当前调节档位。旋钮内部的安装孔适配标准D型电位计轴，不需要额外的粘接或者紧定螺丝，直接按压就能卡紧在轴上，拆卸时用平口螺丝刀轻轻撬动就能取下，维护更换效率很高，适合批量设备组装的产线作业。

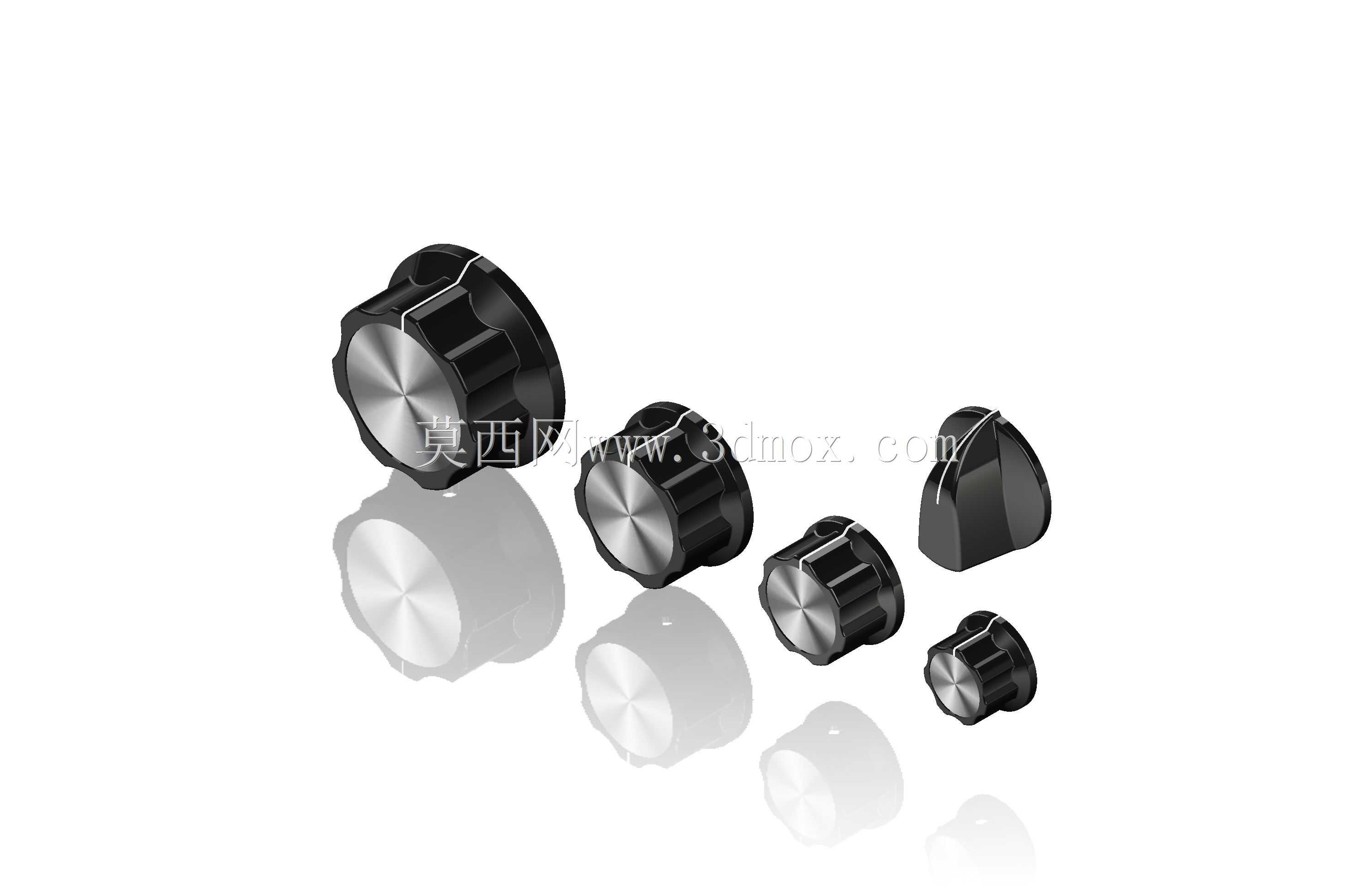

　　设计思路上，整个系列做了统一的外观语言，不同尺寸的旋钮保持了相同的锥度比例、防滑齿间距和顶面造型，在同一块控制面板上使用时视觉协调性很强，不会因为尺寸差异出现风格割裂的问题。旋钮的底部做了微小的凸台设计，安装后和面板之间预留0.2mm左右的间隙，转动时不会摩擦面板表面的丝印刻度，长期使用也不会磨花面板标识。防滑齿的深度控制在1.2mm，既保证了足够的摩擦力，又不会因为齿缝过深积攒灰尘，在车间多尘环境下使用时，用普通毛刷就能快速清理齿缝内的积尘，不需要拆解旋钮。

　　安装边界方面，最大款旋钮的直径为22mm，安装时需要在面板上预留直径6mm的D型轴安装孔，相邻旋钮的中心距建议不小于25mm，保证操作时手指有足够的活动空间；最小款旋钮直径为10mm，相邻中心距建议不小于13mm，适合高密度排布的调节面板。旋钮的整体高度从安装面算起为12mm到18mm不等，适配不同深度的机箱内部结构，不会因为旋钮过高导致机箱盖板无法闭合，也不会因为过矮导致操作时手指贴在面板上摩擦力过大。旋钮的转动阻尼做了分级设计，粗调款阻尼偏轻，适合快速旋转调节，微调款阻尼偏重，调节时的精度反馈更清晰，适合需要精准设置参数的场景，比如温控器的温度微调、流量计的流量校准。

　　在实际设备选型时，需要根据面板的操作频率选择对应尺寸的旋钮，高频操作的区域优先选用大直径带防滑齿的款式，降低操作人员的手指疲劳度；低频调节的校准类参数可以选用小直径旋钮，节省面板安装空间。旋钮的材质采用硬质工程塑料注塑成型，外圈的黑色部分添加了抗UV助剂，在户外设备上使用时不会因为长期日晒出现褪色变脆的问题，顶面的金属质感层采用真空镀工艺，附着力强，长期手指触摸摩擦也不会出现掉漆露底的情况。旋钮的内部嵌有金属卡簧，和D型轴的配合间隙控制在0.05mm以内，转动时没有旷量，调节参数时的反馈非常直接，不会出现旋钮转了半圈电位计轴还没动的虚位问题，这一点在精密参数调节场景下尤为重要，比如实验仪器的电压校准，虚位过大会直接导致校准参数出现偏差。
