Eagle系列塑料设备控制旋转旋钮结构

　　这类塑料旋转旋钮是电子控制、工业调节场景里的基础操作部件，日常在音频合成器、工业电位计调节面板、小型实验设备控制端、低压电控柜操作面都能见到同结构产品的应用，核心作用是把人手的旋转操作转化为电位器、编码器等元件的角度位移信号，实现参数调节、档位切换、功能切换的操作需求。

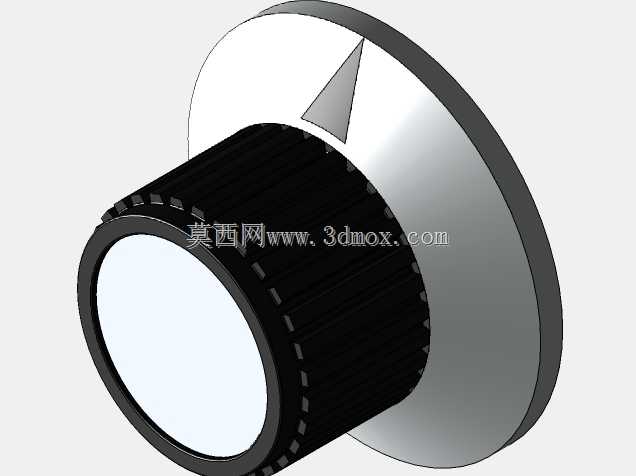

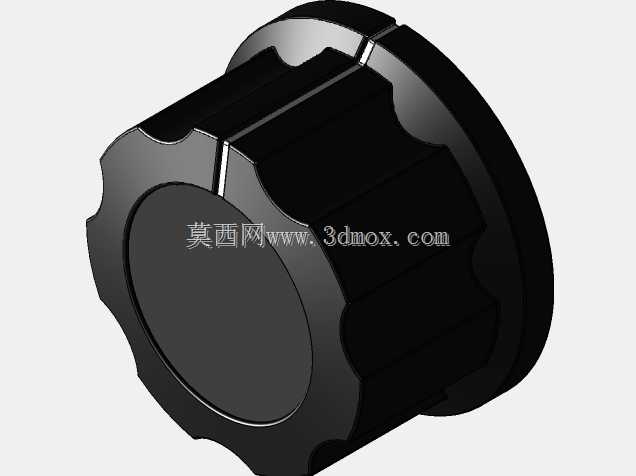

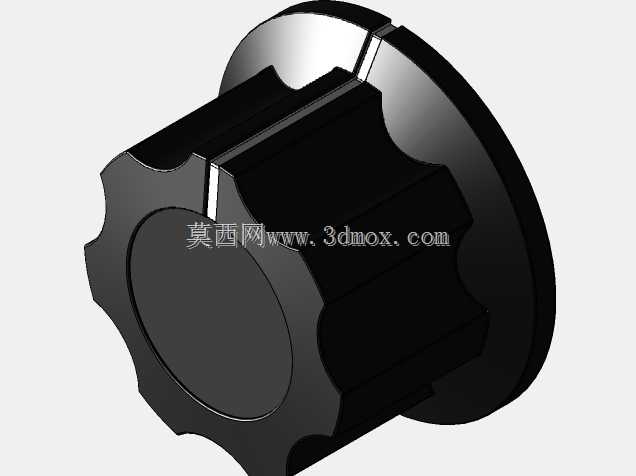

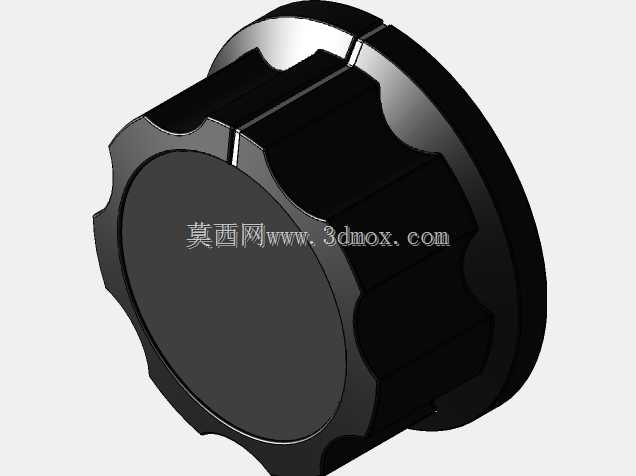

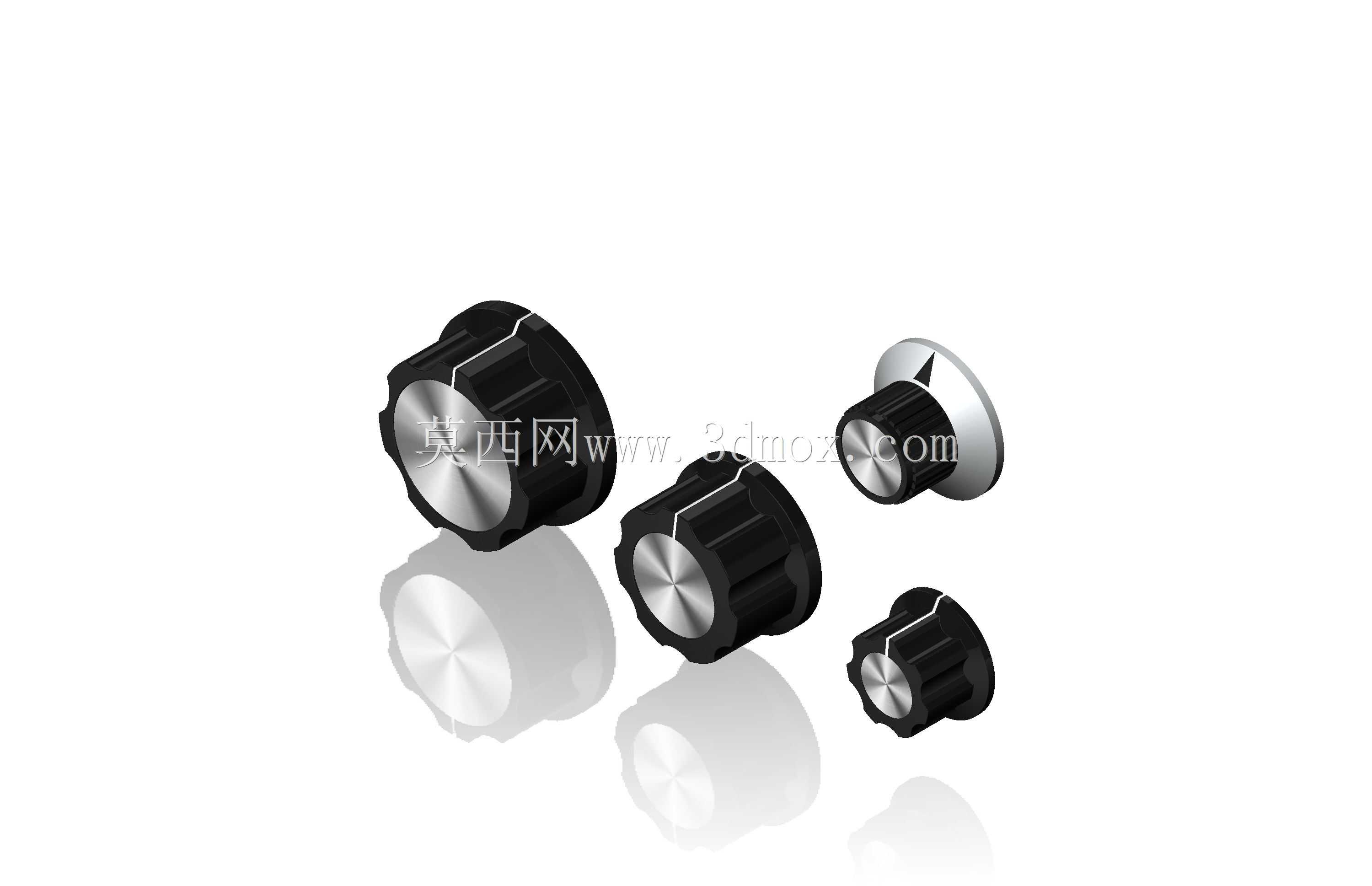

　　从实际选型和结构设计的角度看，这类旋钮的设计首先要匹配后端调节元件的安装轴径，常见适配的轴型有D型切边轴、花键轴、圆孔光轴三类，本次的四款不同规格旋钮，分别对应不同扭矩需求、不同操作空间的安装场景：大尺寸款外径偏大，旋钮外圈做了竖向防滑齿纹，适合需要大调节扭矩、操作时需要明确阻尼反馈的场景，比如大功率电源的电压调节、工业设备的转速粗调，大外径能放大人手的操作力矩，转动时不需要施加过大的握力就能带动轴体转动，同时外圈的防滑齿能避免手上沾有少量油污、汗渍时出现打滑的情况；小尺寸款外径更小，适合高密度排布的控制面板，比如合成器的多通道参数调节、多回路温控面板的微调，小体积能在有限的面板空间里排布更多调节点位，不会出现相邻旋钮操作干涉的问题。

　　旋钮的主体采用工程塑料注塑成型，材质一般选用ABS或者增强尼龙，兼顾结构强度和注塑成型的精度，塑料主体的重量更轻，不会给后端的电位器轴带来额外的径向负载，长期使用不会因为旋钮自重导致轴体偏移、接触不良的问题。旋钮顶部的金属装饰片同时兼具指示功能，金属片上的凸起指示边，转动时可以精准对应面板上的刻度标识，让操作人员能直观读取当前调节的参数档位，金属材质的顶面也比纯塑料顶面更耐磨，长期频繁触碰不会出现明显的磨损痕迹，保持标识的清晰度。

　　设计这类旋钮的时候，首先要确定和安装轴的配合公差，过盈量控制在0.05-0.1mm之间，既可以保证旋钮和轴同步转动不会打滑，又不会因为过盈量太大导致安装时压裂塑料主体，部分规格的旋钮侧面会预留顶丝孔，针对需要更大传动扭矩的场景，可以用机米螺丝从侧面锁紧轴体，避免大角度快速转动时旋钮和轴脱开。安装边界上，旋钮突出面板的高度要控制在合理范围，大尺寸款突出高度稍高，方便手指捏持转动，小尺寸款突出高度更低，避免运输、日常擦拭面板时误碰改变参数，相邻旋钮的中心距要大于旋钮最大外径加8mm的操作间隙，保证转动其中一个旋钮时手指不会碰到相邻的部件。

　　从实际使用的可靠性角度看，这类塑料旋钮的耐温范围覆盖常规工业场景的-10℃到60℃，不会因为常规的设备温升出现变形、开裂的问题，外圈的防滑齿深度控制在0.8-1.2mm，既可以保证足够的防滑摩擦力，又不会因为齿纹过深积灰难以清理。四款不同规格的旋钮覆盖了从粗调到微调、从低密度面板到高密度排布的不同使用需求，结构上做了统一的安装接口适配逻辑，只需要根据面板的空间、调节扭矩的需求选择对应尺寸的款式即可，不需要重新调整后端电位器的安装位置，能大幅缩短控制面板的设计选型周期。

　　在三维建模过程中，这类旋钮的建模重点在于防滑齿的阵列特征、顶部金属指示片的位置精度、内孔和轴配合的尺寸公差，要注意塑料件的脱模斜度设计，外圈齿纹的脱模斜度控制在1°以内，既方便注塑脱模，又不会影响齿纹的防滑效果，内孔的配合面要做公差标注，保证实际生产出来的零件能和标准电位器轴顺畅装配，不会出现装不上或者装配后松动旷量过大的问题。
