PhilmoreS36游标刻度调节旋钮结构设计

　　在工业控制机柜、测试仪器面板、老旧广播设备调谐单元这类需要精准参数调节的场景里，带刻度反馈的调节旋钮一直是人机交互环节里不可替代的操作部件，这款游标刻度旋钮的设计，完全围绕精准调节、可靠安装、清晰读数这几个核心工程需求展开，没有多余的装饰性结构，每一处造型都服务于实际使用功能。

　　先从安装适配性来说，这款旋钮适配标准1/4英寸直径的控制轴，这类轴径是工控领域电位器、可调电阻、波段开关、精密调节阀最通用的轴尺寸，不用额外做转接件就能直接配套安装，安装法兰采用带固定耳的盘式结构，两个安装孔位可以直接通过螺丝固定在机柜或机箱的面板表面，安装后整体突出面板的厚度经过控制，不会因为旋钮突出过多造成现场误碰，也不会因为突出量太小导致操作时手指发力不便，整体安装直径为1.5英寸，这个尺寸刚好能在标准1U、2U机箱的面板排布里留出足够的操作空间，不会和相邻的其他控件、接口产生干涉。

　　读数与调节精度是这类旋钮最核心的设计目标，这款旋钮的刻度盘覆盖超过180度的校准行程，顺时针旋转时可以从0位平滑转动到最大设置位置，刻度采用主刻度加游标指示的结构，固定在基座上的指示标配合转动盘上的细密刻度，能实现比普通光滑旋钮高一个量级的读数精度，普通无刻度旋钮调节时只能靠设备自身的参数反馈判断调节量，在没有数显反馈的简易控制回路、模拟量调节场景里，操作人员可以直接通过旋钮上的刻度值快速定位到目标参数位置，不用反复对照设备输出做微调，能大幅降低现场调试的操作时长。

　　操作结构的设计也完全贴合实际使用习惯，旋钮的操作端做了防滑的滚花结构，表面搭配蓝色的操作端面，既可以在深色的机柜面板上快速识别控件位置，滚花结构也能保证戴薄劳保手套操作时不会出现打滑，转动阻尼经过匹配，既不会因为阻尼太小导致轻微触碰就偏移参数，也不会因为阻尼过大造成调节时手感发涩，刻度盘的数字采用蚀刻填漆工艺，长期使用不会因为手指摩擦出现刻度磨损掉漆的问题，基座部分采用高强度工程塑料材质，兼顾绝缘性能和结构强度，安装固定耳的位置做了加厚处理，多次拆装也不会出现固定柱断裂的问题。

　　从结构设计的细节来看，这款旋钮的转动部分和固定基座之间做了限位结构，旋转到0位和最大刻度位置时会有清晰的档位触感，不会出现过转导致内部连接的电位器、开关轴被扭坏的问题，游标指示的位置和转轴保持严格同轴，转动过程中不会出现指针偏摆导致读数偏差的情况，整体的装配公差控制在小间隙配合，转动时没有径向晃动，保证长期使用后刻度读数依然准确。

　　在实际应用场景里，这类旋钮除了传统的广播调谐设备使用，还广泛用在老式测试仪器的电压电流调节、工业温控设备的参数设定、小型生产设备的速度调节工位，尤其是在一些没有配置数显界面的低成本控制设备里，这种带直观刻度的旋钮可以让操作人员快速记住常用参数对应的刻度位置，下次操作时直接拧到对应位置就能完成参数设置，比无刻度的旋钮操作效率高很多，同时外露的刻度也能让巡检人员快速判断当前设备的参数设置是否在正常区间，不用凑近设备查看 tiny 的指示灯或数显内容，在车间光线不佳的场景下也能快速识别参数状态。

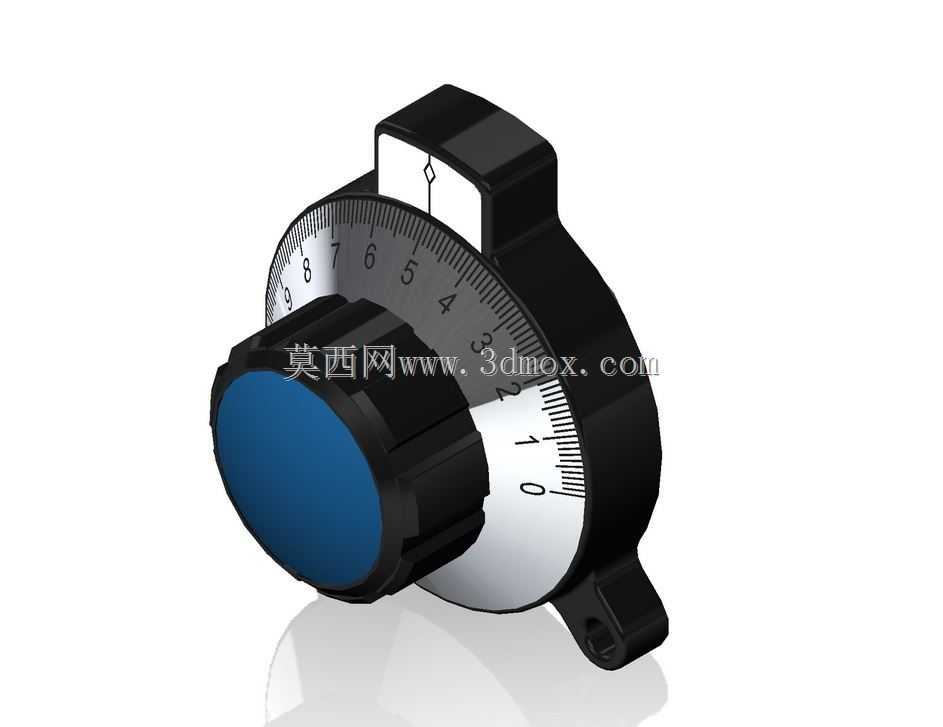

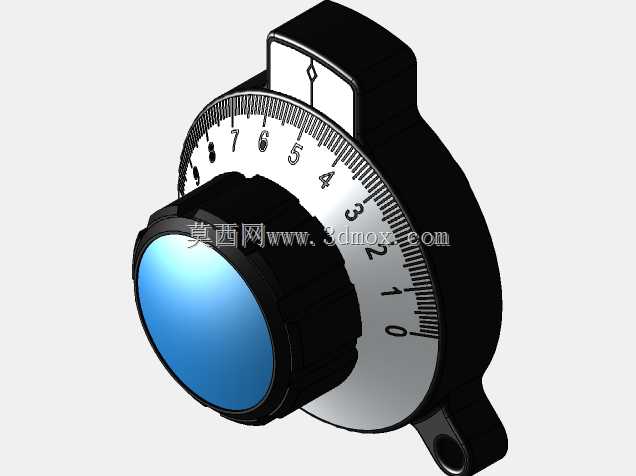

　　设计这款三维模型的时候，完全按照实物的装配关系做了分件处理，固定基座、转动刻度盘、操作端旋钮、指示标都做了独立的结构，还原了实际产品的装配间隙和配合关系，刻度线的位置、数字的排布都和实物校准后的状态一致，安装孔位、轴孔尺寸都严格按照标准参数做了还原，不管是做设备面板的布局设计验证，还是做操作界面的人机工程仿真，都可以直接调用这个模型做装配干涉检查，不用再重新测绘建模。
