可调角度球头铰接锁紧连接结构

　　这类球头铰接结构在轻工自动化、小型实验工装、桌面级设备改造场景里的出镜率极高，核心解决的是两个构件之间需要小范围角度偏转、同时要保证连接刚性的需求，区别于固定硬连接只能保证单一装配角度的局限，也不像万向节那样需要预留大尺寸摆动空间，非常适合安装空间局促、调整角度范围在正负15度以内的连接点位。

　　从实际使用场景来看，这类结构常被用在小型传感器安装支架的角度微调、桌面工装的压紧头自适应贴合、3D打印改装件的可调支撑、小型摄影器材的角度锁止等位置，相比市面上采购的标准球头柱塞，这套结构的锁紧力可以通过滚花调节圈的拧紧程度自主控制，不需要额外采购标准件，完全可以通过常规机加工或者3D打印直接制作，适配小批量定制设备的快速迭代需求。

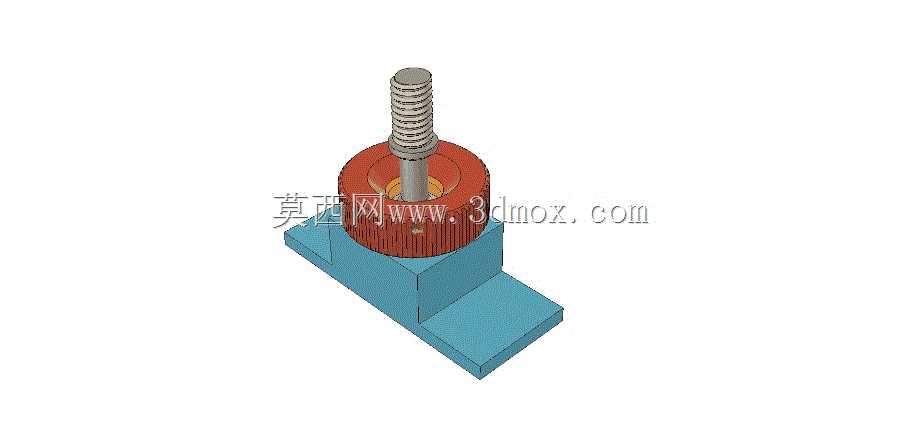

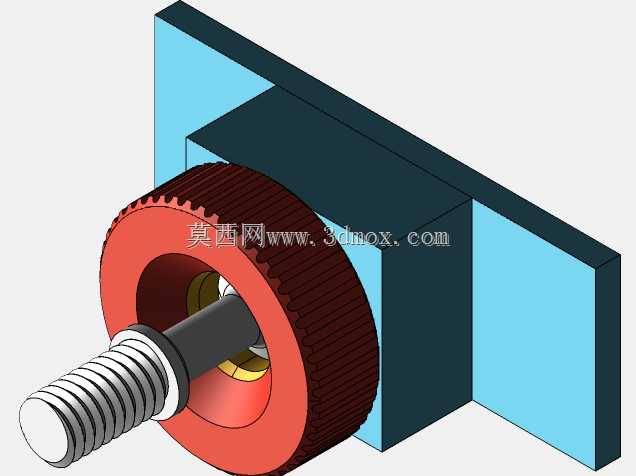

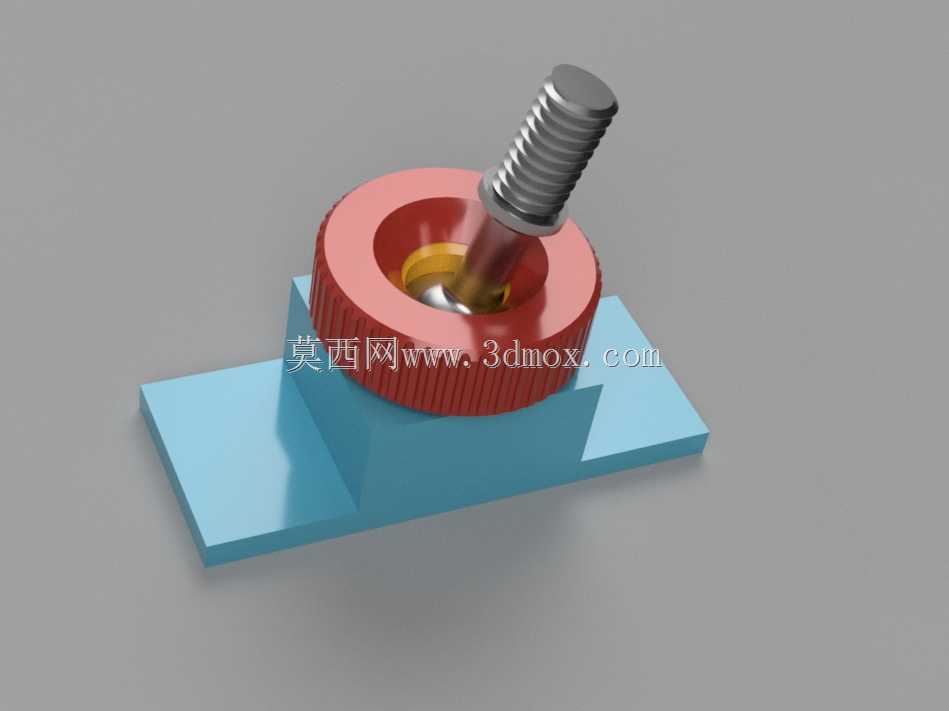

　　结构设计上采用了分体式装配逻辑，底部是带安装凸缘的阶梯支座，凸缘上预留了两个沉头安装位，可以直接通过M3或者M4螺丝固定在设备基板上，支座主体做了两级阶梯抬升，把球头的铰接中心抬高到支座平面以上12mm的位置，避免角度偏转时球轴和安装平面发生运动干涉。中间的锁紧圈采用外滚花设计，滚花的齿距做了0.8mm的直纹处理，徒手拧紧的时候不会打滑，内孔做了和球头半径匹配的球面倒角，拧紧时通过内锥面压紧球头外壁，靠接触面的静摩擦力锁死当前角度，不需要额外的顶丝或者锁紧螺丝，单手就能完成角度调整和锁止操作。上部的球轴一端是和锁紧圈匹配的整半球结构，球头直径设计为10mm，足够保证接触面的压紧摩擦力，另一端延伸出M6的外螺纹段，螺纹长度18mm，可以直接拧入需要连接的构件螺纹孔里，也可以配合螺母夹紧固定片状连接件。

　　设计时特意做了负载冗余的优化空间，常规使用状态下，靠球面的摩擦力就可以承受1kg以内的静态负载，如果应用场景需要承受更大的负载或者存在持续振动，可以在球轴的球头中心位置加工一个1mm的径向通孔，装配时在孔内压入1mm的金属圆柱销，对应的锁紧圈内壁开对应宽度的环形导向槽，这样既不影响球头的角度偏转，又可以通过圆柱销承担剪切力，避免大负载下球轴和锁紧圈之间打滑，最大可以把承载能力提升到5kg以上，满足多数小型设备的负载需求。

　　安装边界方面，整套结构装配完成后的总高度为32mm，底部安装凸缘的总宽度为36mm，凸缘厚度2mm，安装时只需要在固定基板上加工两个对应孔距的通孔即可，不需要做沉台或者避让槽；球轴在最大偏转角度下，螺纹段的最外端距离安装平面的最小高度为14mm，设计周边构件时只要预留出这个高度空间，就不会出现运动干涉。锁紧圈的最大外径为18mm，徒手操作时需要在锁紧圈周边预留至少5mm的手指操作空间，避免周边构件挡住滚花面导致无法拧紧。

　　细节处理上，球头和锁紧圈的配合面做了0.1mm的间隙配合，既保证转动时的顺滑度，不会出现卡滞，又能在拧紧时保证足够的接触面积，不会因为间隙过大导致锁紧后出现角度窜动；所有棱角位置都做了0.3mm的倒角处理，去除加工毛刺，装配时不会划手，也避免应力集中导致的零件开裂。如果采用3D打印制作，推荐使用PETG或者ABS材料，PLA材料在持续受力下容易出现蠕变，导致锁紧力下降；如果采用金属机加工，支座和锁紧圈可以使用6061铝合金做阳极氧化处理，球轴使用不锈钢材质，耐磨性能更好，长期使用也不会出现锈蚀卡滞的问题。

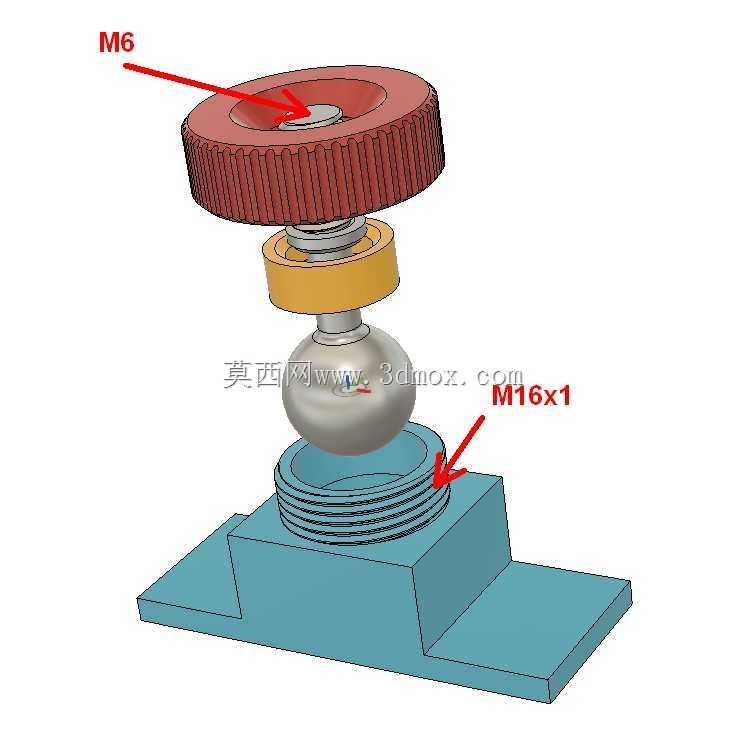

　　实际装配时要注意顺序，先把球轴从锁紧圈的下端穿入，让球头卡在锁紧圈的内锥面位置，再把锁紧圈拧到支座的外螺纹上，不要先把锁紧圈拧到底再装球轴，否则会把球头卡在支座和锁紧圈之间无法转动；初始调整时先把锁紧圈拧到刚好能让球轴顺畅转动的松紧度，调整到需要的角度后，再徒手拧紧锁紧圈即可，不要使用扳手等工具额外加力，避免螺纹滑牙或者球面被压出凹痕，影响后续的角度调整顺滑度。
