双风扇散热型3D打印机主控板防护壳体

　　这款壳体是针对桌面级FDM3D打印机主控单元做的定制化防护结构，日常装机场景里，主控板裸露在外很容易被打印过程中飘出的熔融耗材碎屑、车间环境里的金属粉尘附着，轻则造成接插件接触不良，重则在潮湿季节引发引脚短路，不少DIY玩家都遇到过步进驱动芯片因为积热加积灰触发过流保护，中断数小时打印任务的情况，这个壳体的核心作用就是把主控板完全封闭在独立腔体内，同时兼顾散热需求，从根源上规避这类故障。

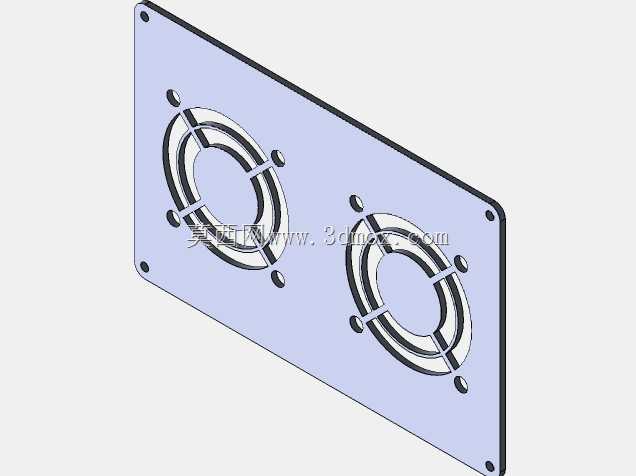

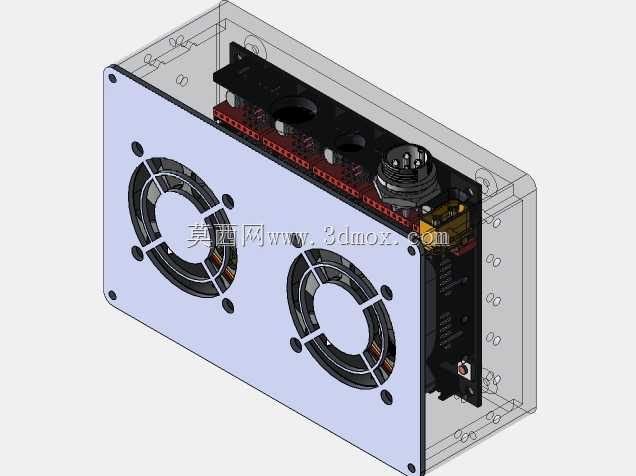

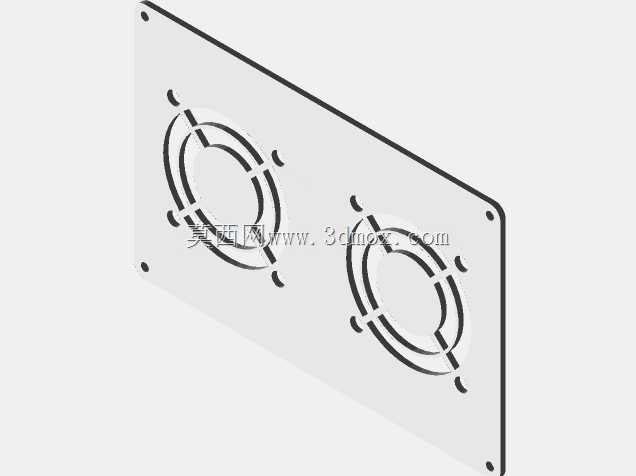

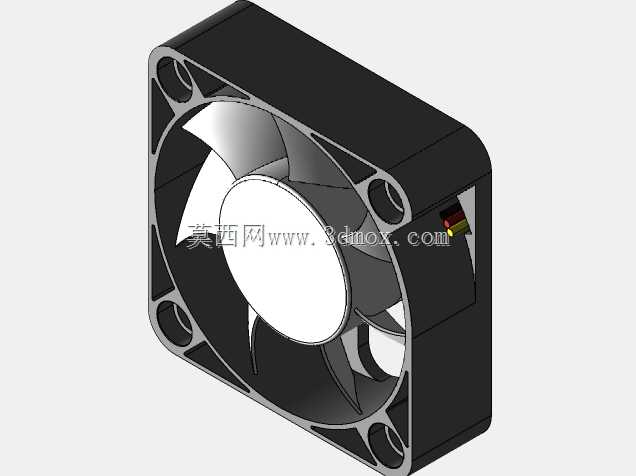

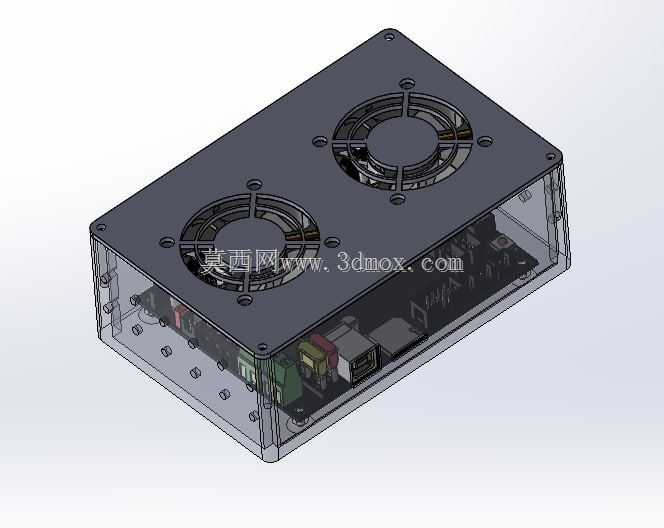

　　从结构设计逻辑来看，壳体采用半透明侧围搭配金属质感上盖的组合，侧围做透明处理不是为了外观装饰，主要是方便装机后不用拆壳就能直观观察板载指示灯状态，排查接线故障的时候能快速确认供电、通讯、轴驱动的工作状态，不用反复拆装壳体耽误调试时间。上盖预留的两个轴流风扇安装位，是直接对应主控板上两个核心发热区域的正上方——一个正对步进驱动模块的散热片位置，另一个覆盖主控MCU与电源管理电路区域，风扇采用下沉式安装设计，安装后扇叶平面低于上盖外表面2mm左右，既避免外部线材剐蹭扇叶，也能让气流垂直吹向板载发热元件，形成从风扇进风、侧围预留缝隙出风的定向散热风道，相比单风扇结构，双风扇布局能让腔体内的温差控制在5℃以内，避免局部热量堆积。

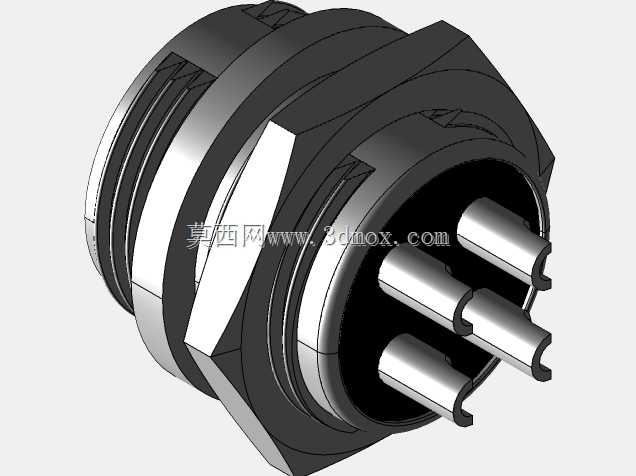

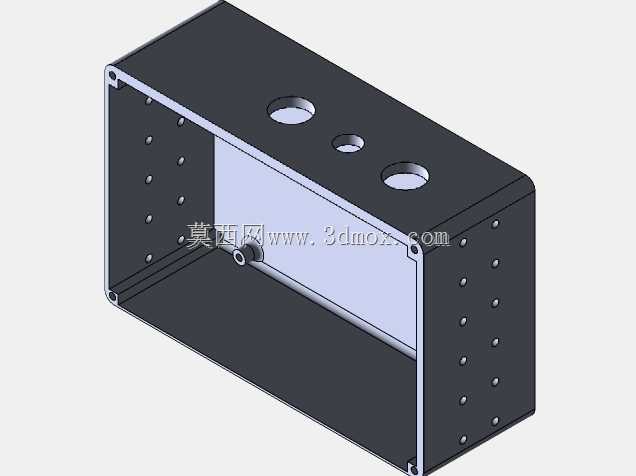

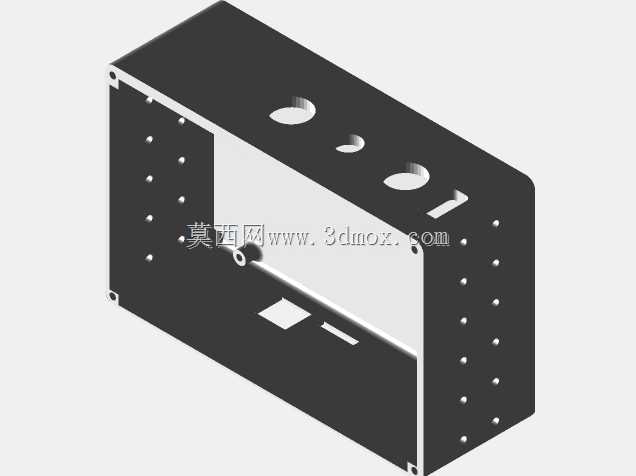

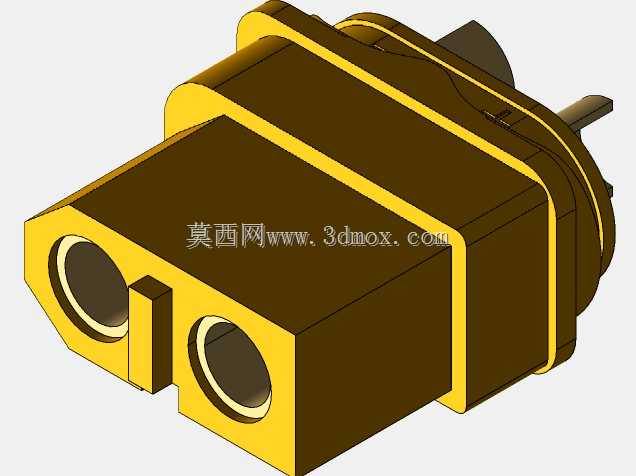

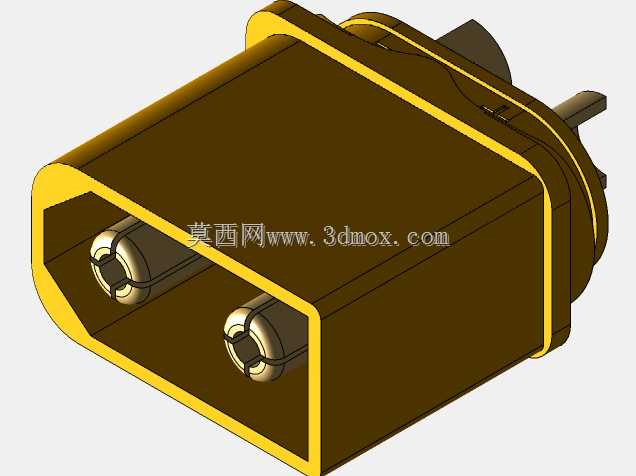

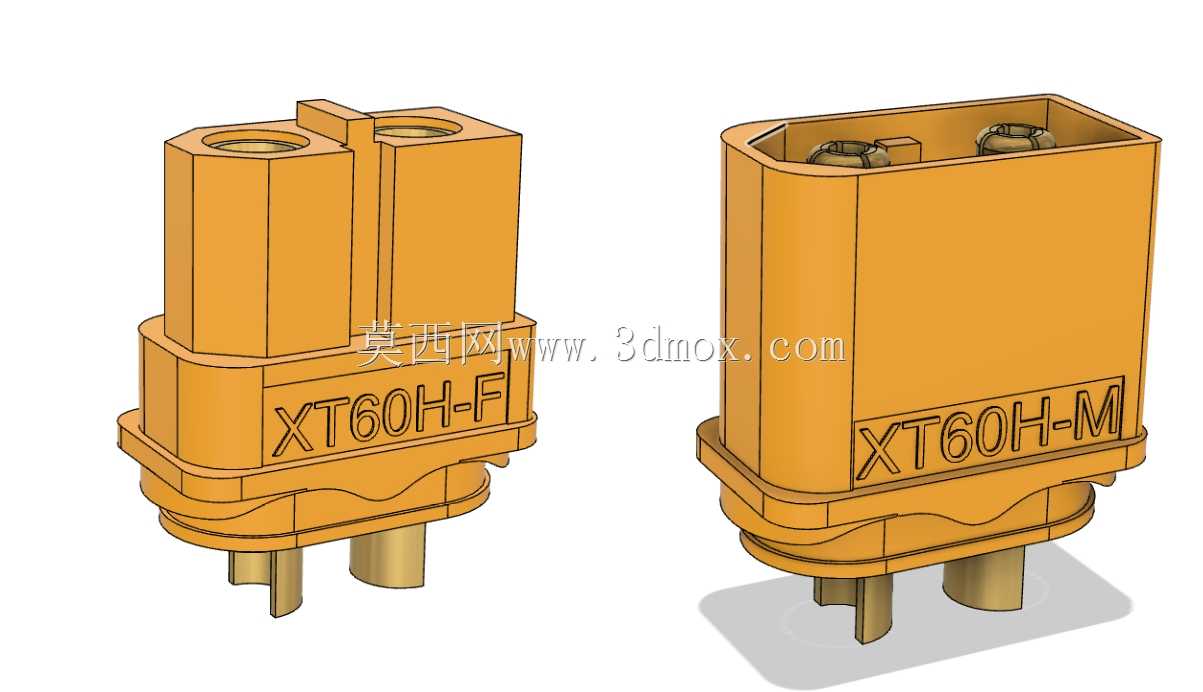

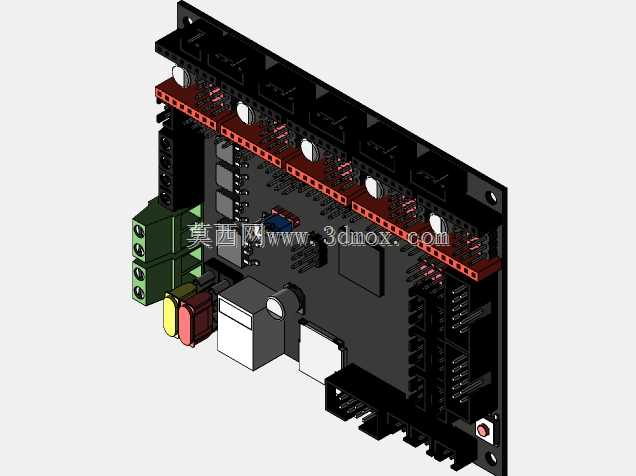

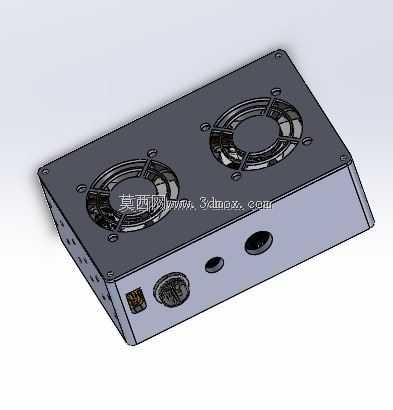

　　安装边界方面，壳体内部的安装柱完全匹配对应主控板的固定孔位，柱高做了6mm的悬空设计，主控板安装后底部和壳体内底保留足够间隙，一方面方便板载背面的贴片元件散热，另一方面也给底部走线预留空间，避免线材被壳体挤压造成绝缘层破损。侧围的接口开孔完全对应主控板的外接端口位置，包括电源输入口、USB通讯口、步进电机接线端子、热端与热床接线端子、扩展模块接口，每个开孔的边缘都做了1mm的倒角处理，避免插接线材的时候割破线皮，开孔尺寸留了0.3mm的装配公差，哪怕是不同批次生产的接插件存在尺寸偏差，也能顺利插接不用额外修磨。

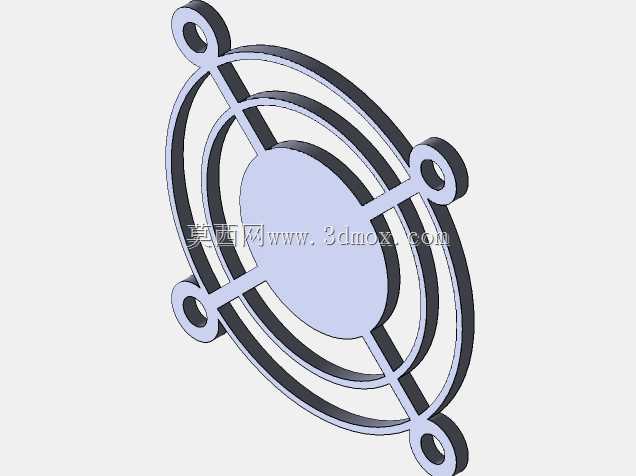

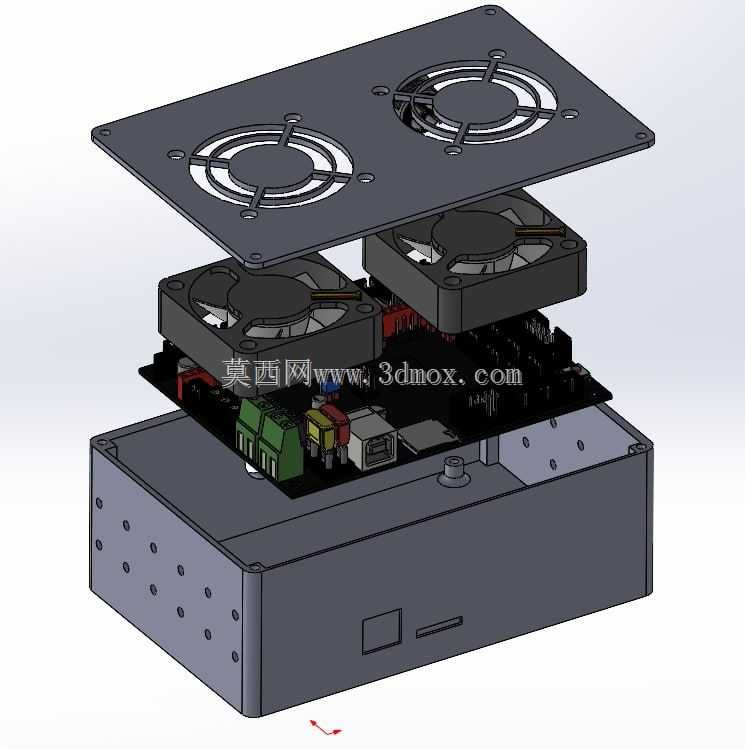

　　壳体的边角都做了R3的圆角过渡，没有尖锐的直角结构，日常搬运设备的时候不会划伤操作人员，也能减少磕碰造成的壳体开裂风险。上盖和底座采用嵌入式卡扣搭配侧边螺丝固定的方式，相比全螺丝固定的结构，卡扣能先完成上下盖的预定位，拧螺丝的时候不用手扶对齐，日常维护拆壳的时候，松开螺丝就能直接掀开上盖，不用完全分离上下盖，避免螺丝丢失。风扇安装位周围做了环形的防尘网卡槽，用户可以根据使用环境加装薄款防尘网，在粉尘较大的加工车间使用时，能阻挡大部分大颗粒粉尘进入腔体，同时不会明显影响通风散热效率。

　　实际装机测试的时候，这个壳体能适配大部分桌面级3D打印机的电控仓安装尺寸，壳体底部预留了四个M3的固定孔位，孔距兼容常见的2020铝型材安装槽，既可以直接固定在打印机框架的型材上，也可以独立放置在设备外部做外置控制盒使用。针对大尺寸打印时长时间高负载运行的场景，双风扇的散热设计能让驱动芯片的满载温度稳定在合理区间，不会因为长时间高温触发驱动降频，避免打印过程中出现丢步、层纹错乱的问题。壳体内部还预留了少量扩展空间，用户如果要加装WIFI模块、自动调平模块这类扩展配件，不用额外改造壳体就能直接容纳，不用重新定制外壳。
