高精度复刻Ender6桌面级FDM3D打印设备结构

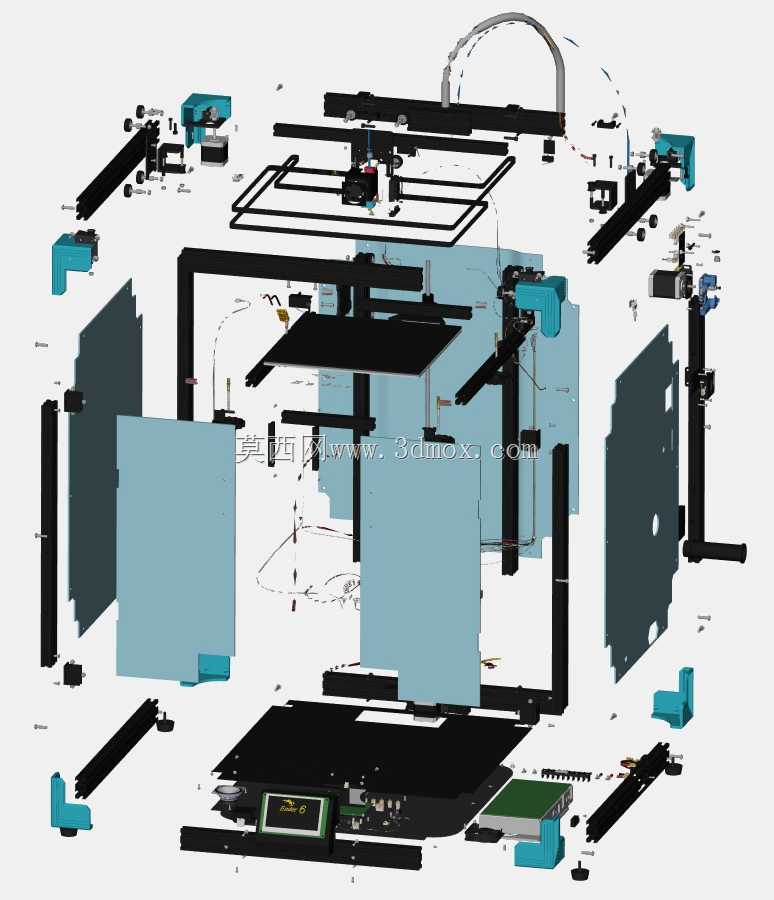

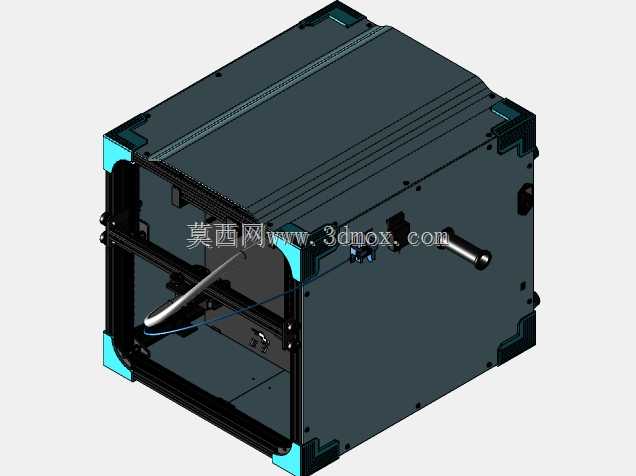

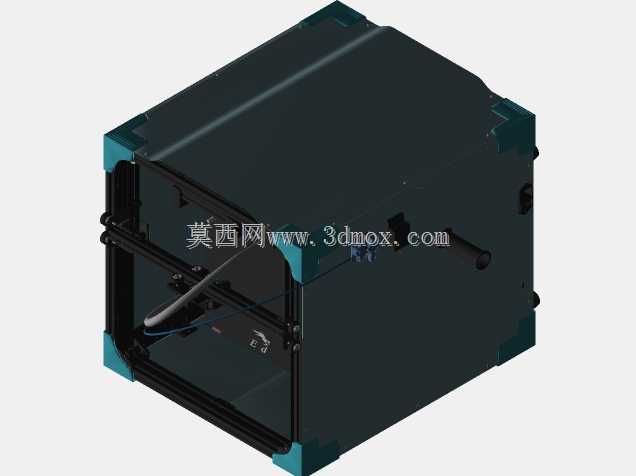

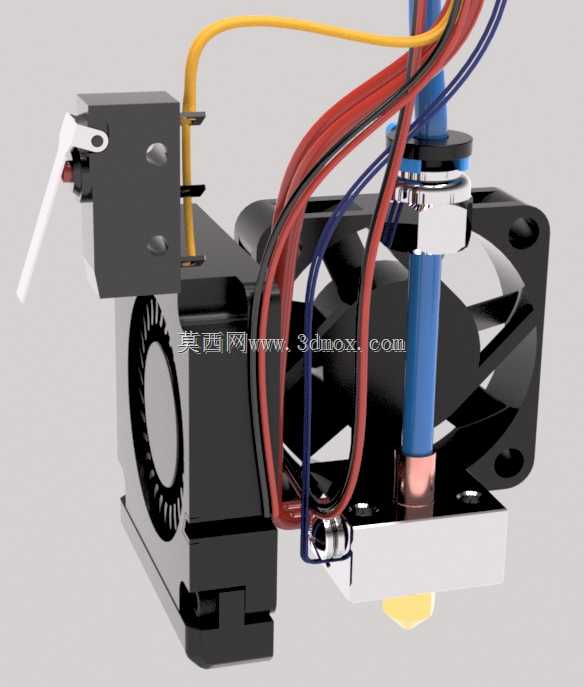

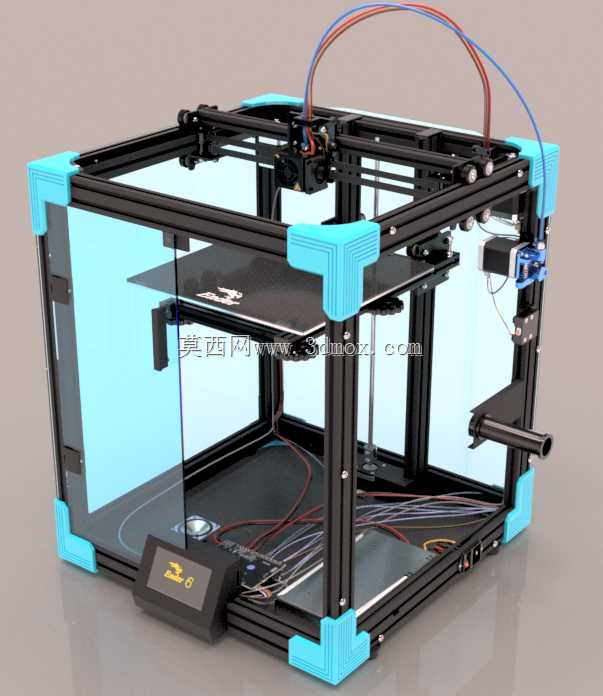

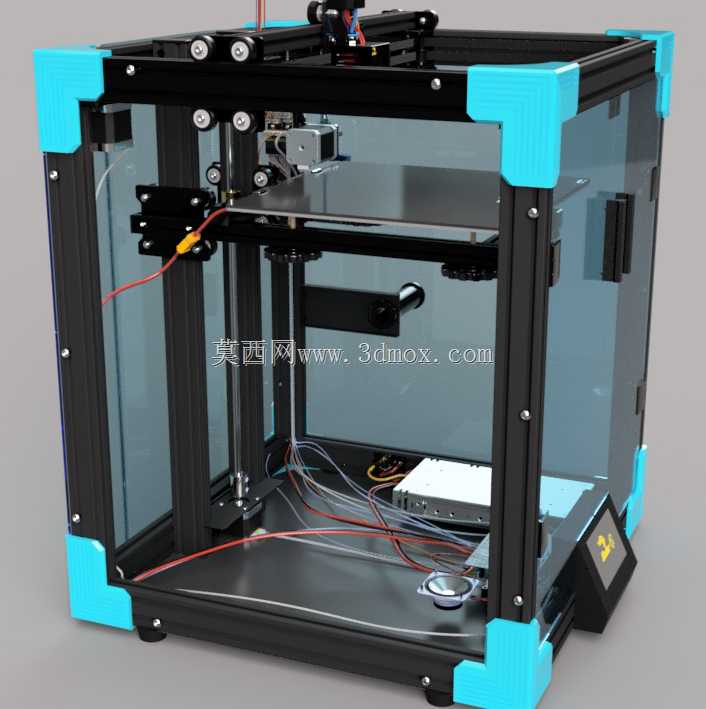

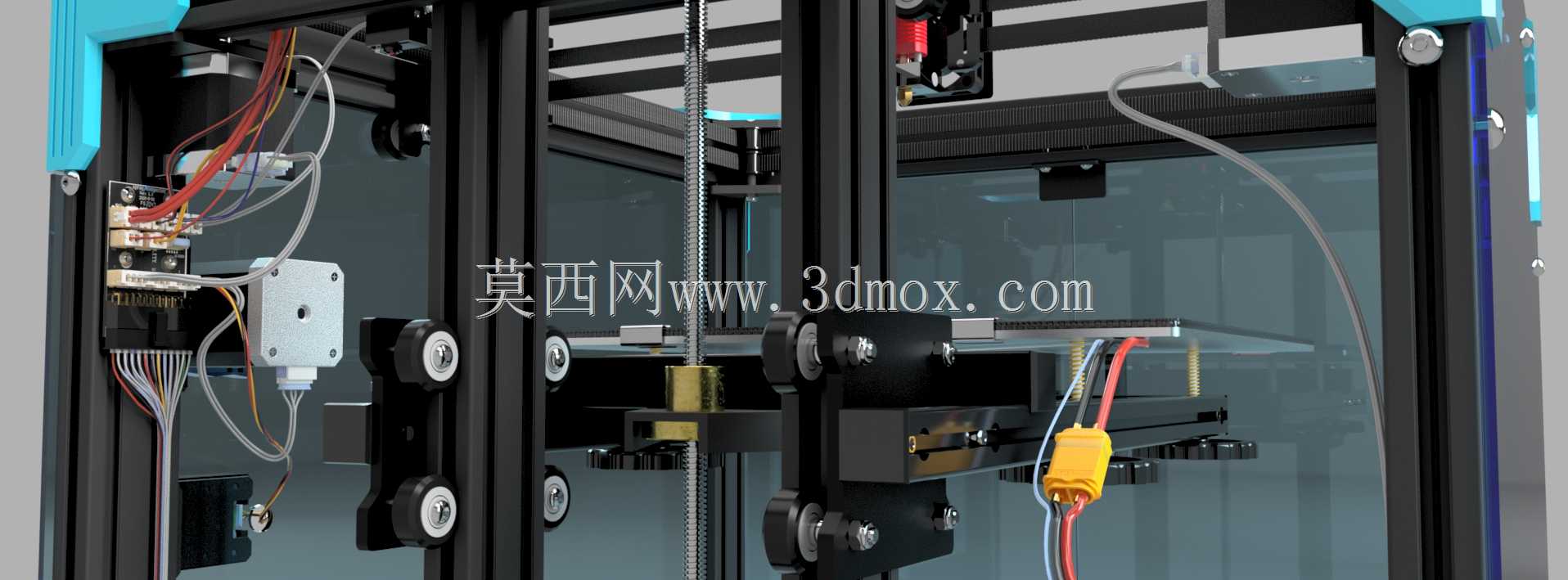

　　这套三维结构还原的是桌面级熔融沉积成型设备的完整机械与走线布局，核心应用场景覆盖个人创客工作室、小型加工服务点、院校创新实验室的小尺寸零件快速打样、定制化治具制作、创意产品原型验证环节，可满足PLA、ABS、PETG等常见热塑性耗材的成型需求，成型空间适配日常绝大多数手板、功能件的制作尺寸要求。从结构设计逻辑来看，整体采用铝型材拼接的封闭式框架方案，型材连接处的蓝色角件承担定位与加固作用，相比半开放结构能更好维持腔体内温度稳定，减少大尺寸ABS类耗材打印时的翘曲变形问题，框架的型材槽位同时承担走线、外挂附件安装的功能，无需额外在型材上打孔加工，降低后期改装调整的加工成本。设备的运动结构采用CoreXY运动方案，X、

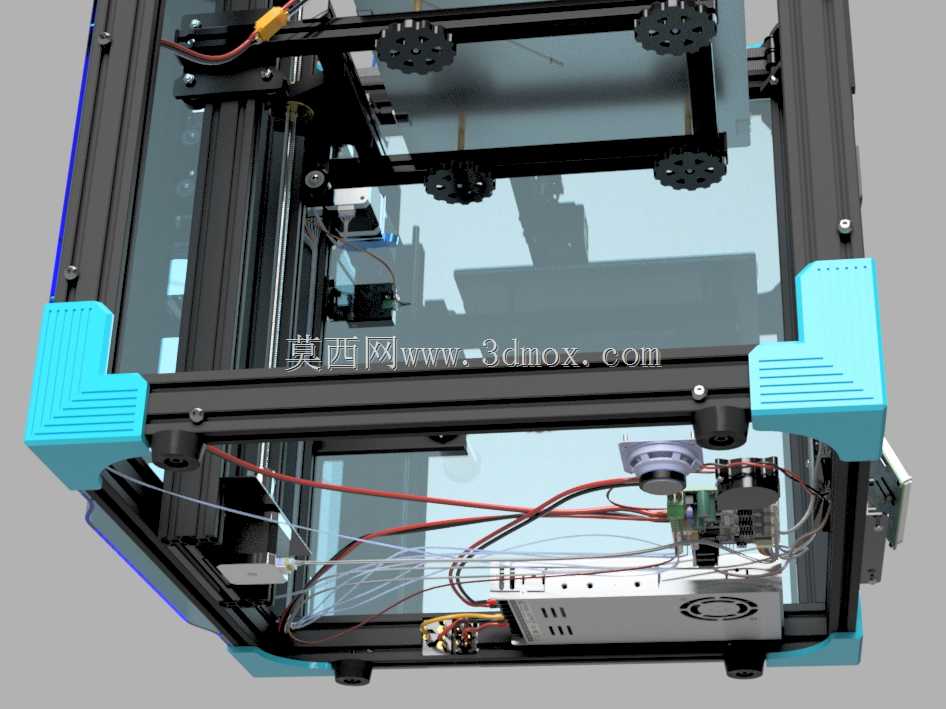

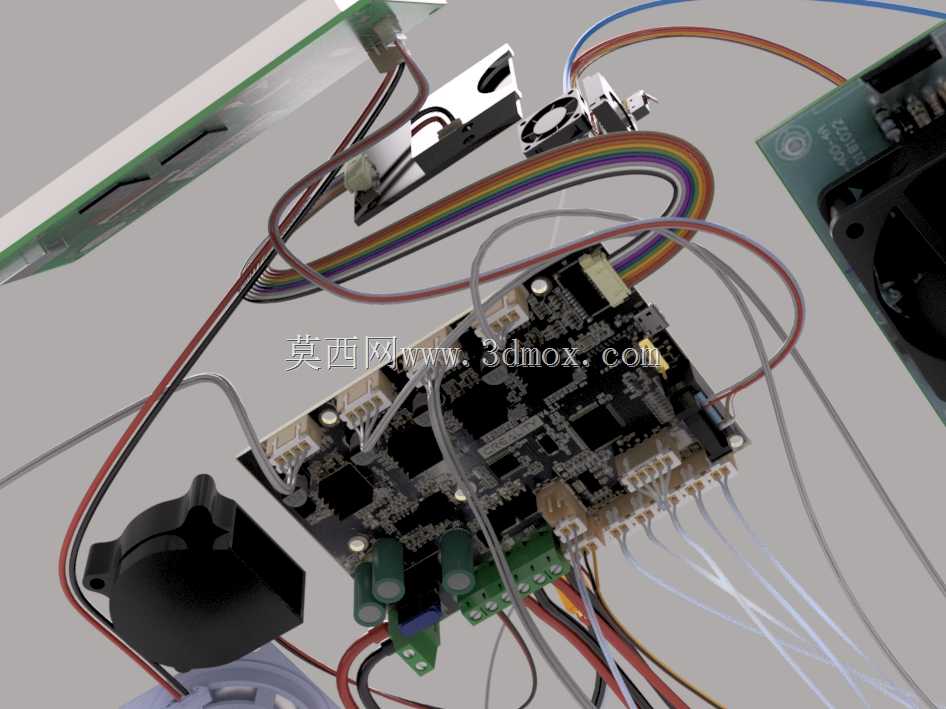

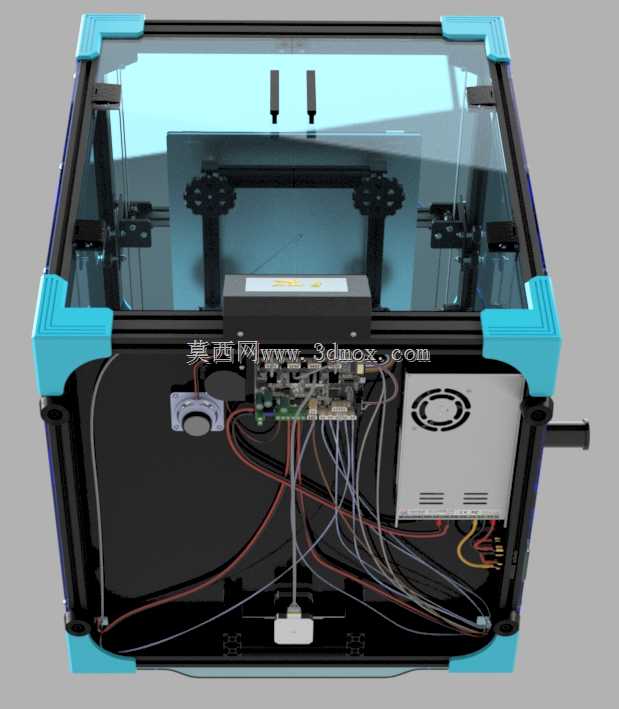

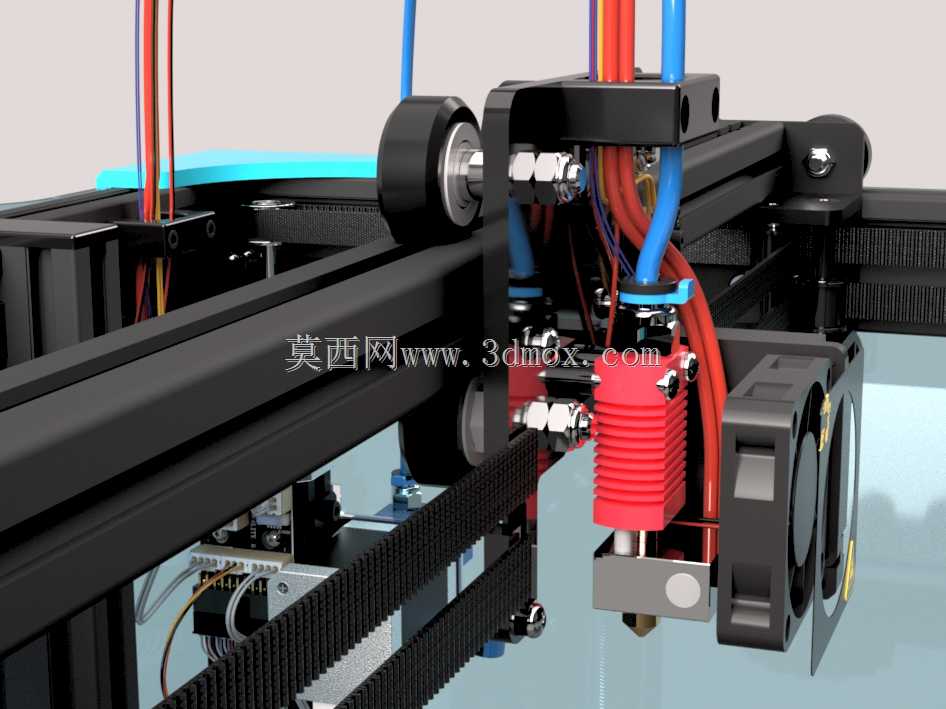

　　Y轴的传动带布置在框架上部，运动组件的走线通过顶部的拖链梳理，红蓝两色的管线分别对应热敏电阻信号、加热供电、耗材进给气路等不同功能回路，拖链的弯曲半径匹配所有线缆的最小弯折半径要求，避免长期往复运动造成线缆内部铜芯折断、绝缘层磨损的故障。打印平台采用水平安装的平板结构，平台下方预留加热模块的安装空间，平台的Z向运动通过底部的丝杆传动结构实现，导轨副布置在框架内侧的型材安装面上，保证平台升降过程的直线度，避免层纹偏移、平台蹭头等常见打印故障。设备前部的控制模块集成在框架左下角位置，控制板的安装支架预留散热片、散热风扇的安装位，所有从控制板引出的线缆沿型材内侧的槽位布置，通过线卡固定在槽内，避免线缆垂落干扰运动部件的行程，

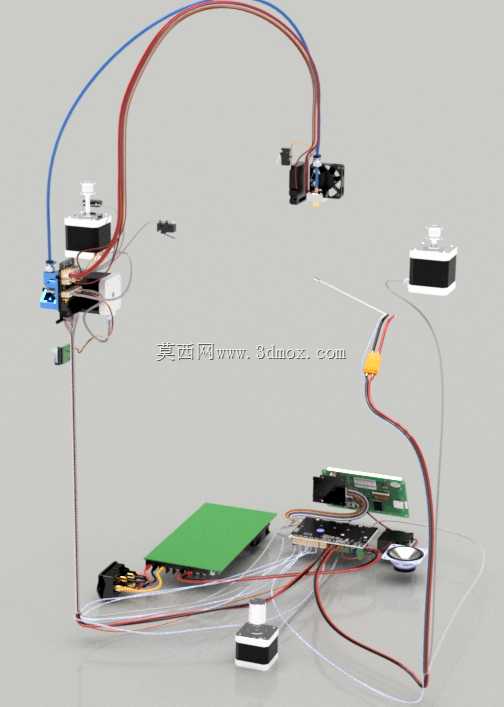

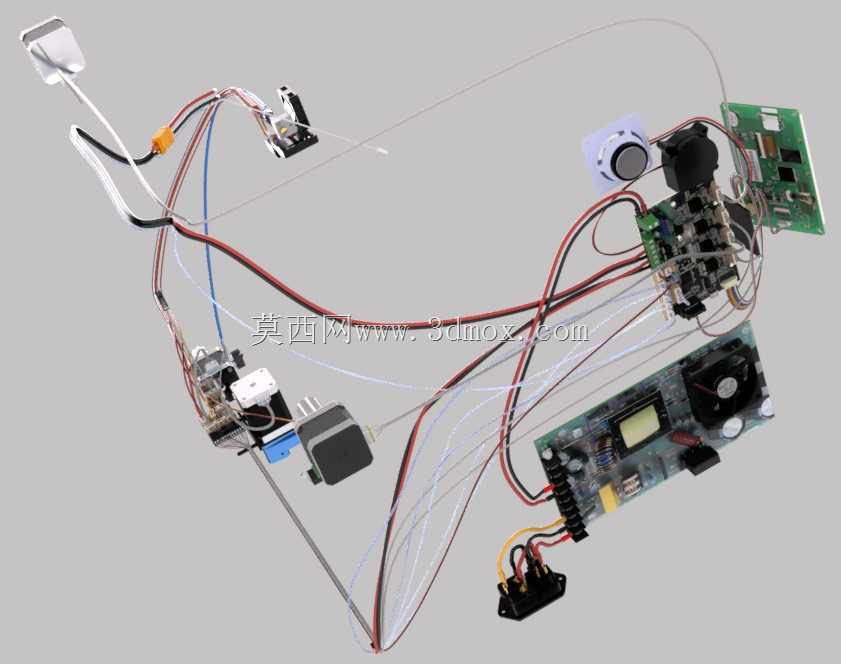

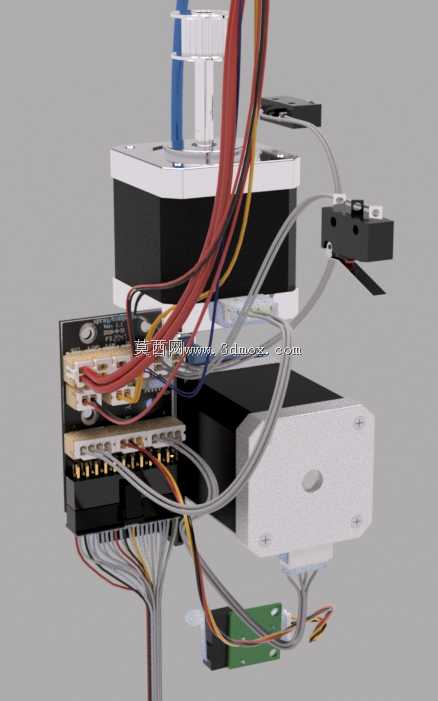

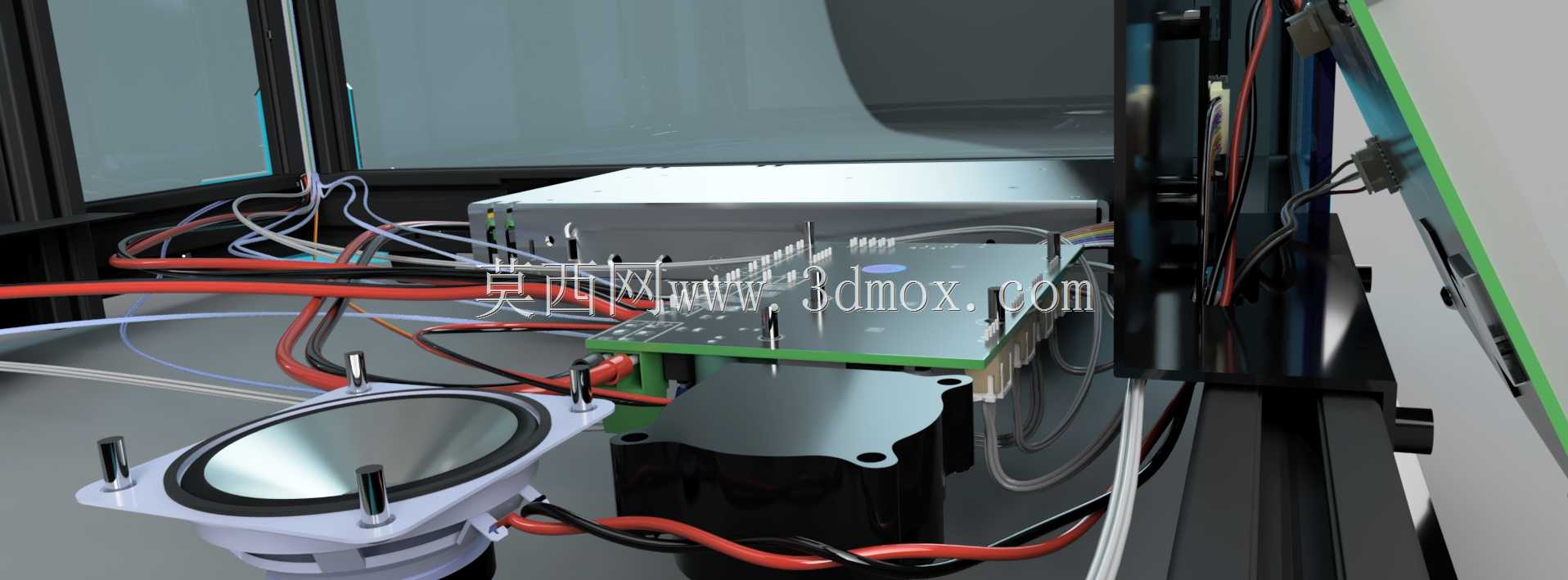

　　走线过程中强电供电线路与弱电信号线路分开排布，减少信号干扰造成的温度读取异常、运动丢步问题。设备侧部预留耗材进料的安装位，可适配远端挤出的进料方案，进料口的导向管延伸至打印头位置，减少耗材输送过程的阻力。从安装边界来看，整体设备的外轮廓尺寸适配常规桌面的摆放深度与宽度，底部的支撑脚预留防滑垫的安装槽，放置在木质、金属桌面时不会出现滑动移位，框架的所有外伸部件均未超出型材外轮廓的边界，避免日常使用过程中磕碰造成部件移位、精度偏移。结构还原过程中对所有插接件的安装位置做了精准匹配，接线端子的引脚位置对应实际控制板的接口定义，单个组件的安装孔位、配合公差均按照实际装配要求设置，比如角件与型材的连接螺丝孔位、打印头与运动滑块的安装基准面、

　　平台与Z向托架的定位销位置，都能直接用于设备的改装参考、备件加工、故障排查参考，对于想要复刻、改装同类型设备的结构工程师来说，可直接参考其走线布局、框架受力点布置、运动部件的行程避让设计，减少自行设计过程中的试错成本，比如在设计同尺寸封闭式FDM设备时，可直接沿用其线缆在型材槽内的固定方式、拖链的长度选型、角件的加固位置，避免出现线缆长度预留不足、运动过程中线缆拉扯、框架刚性不足导致的振动纹问题。
