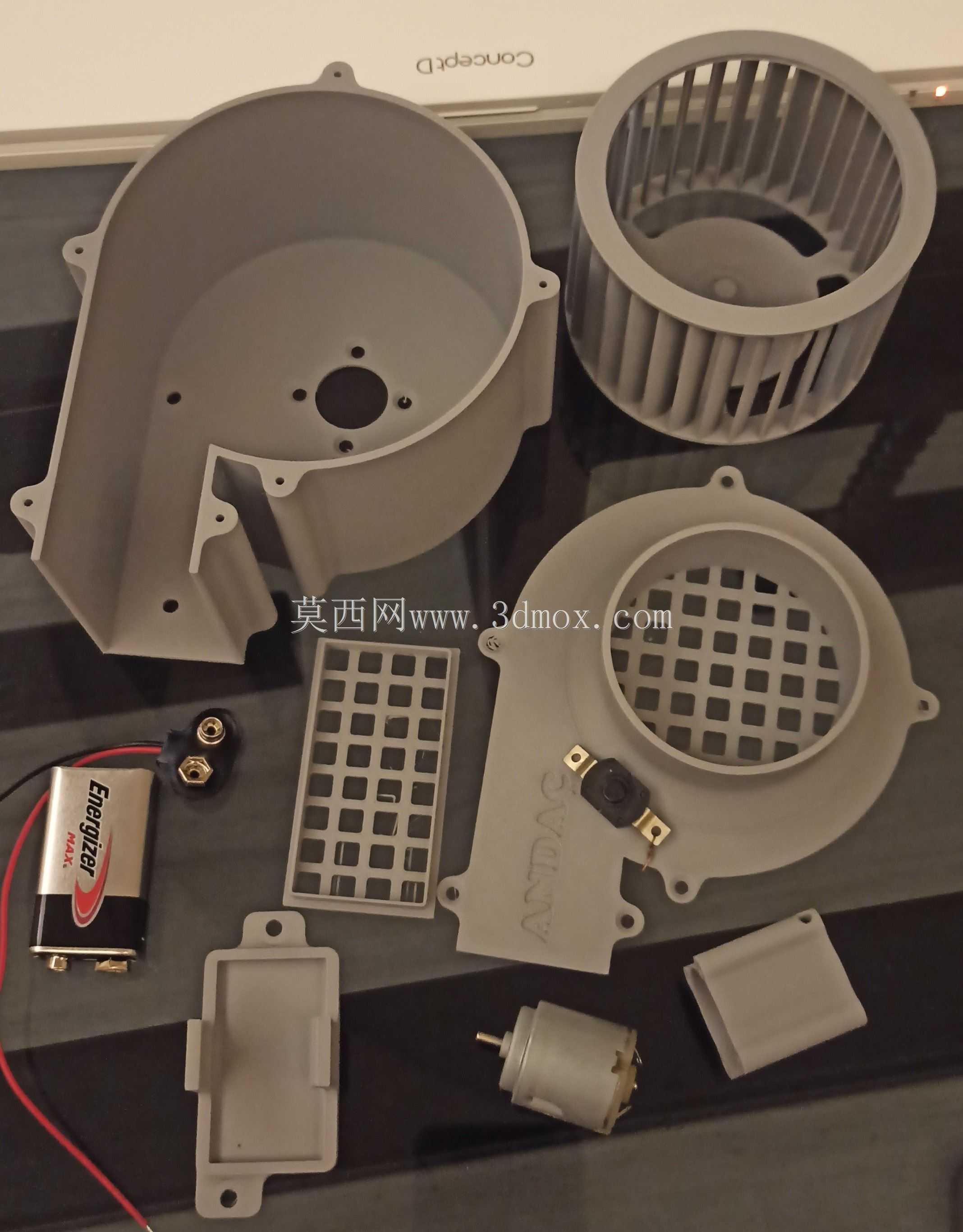

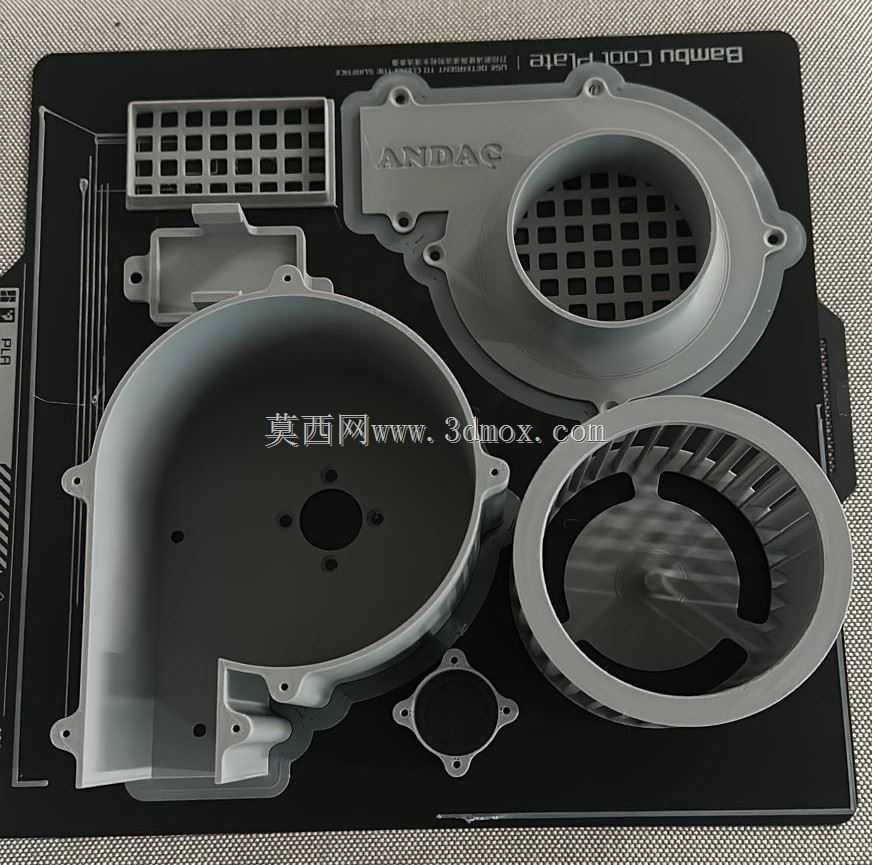

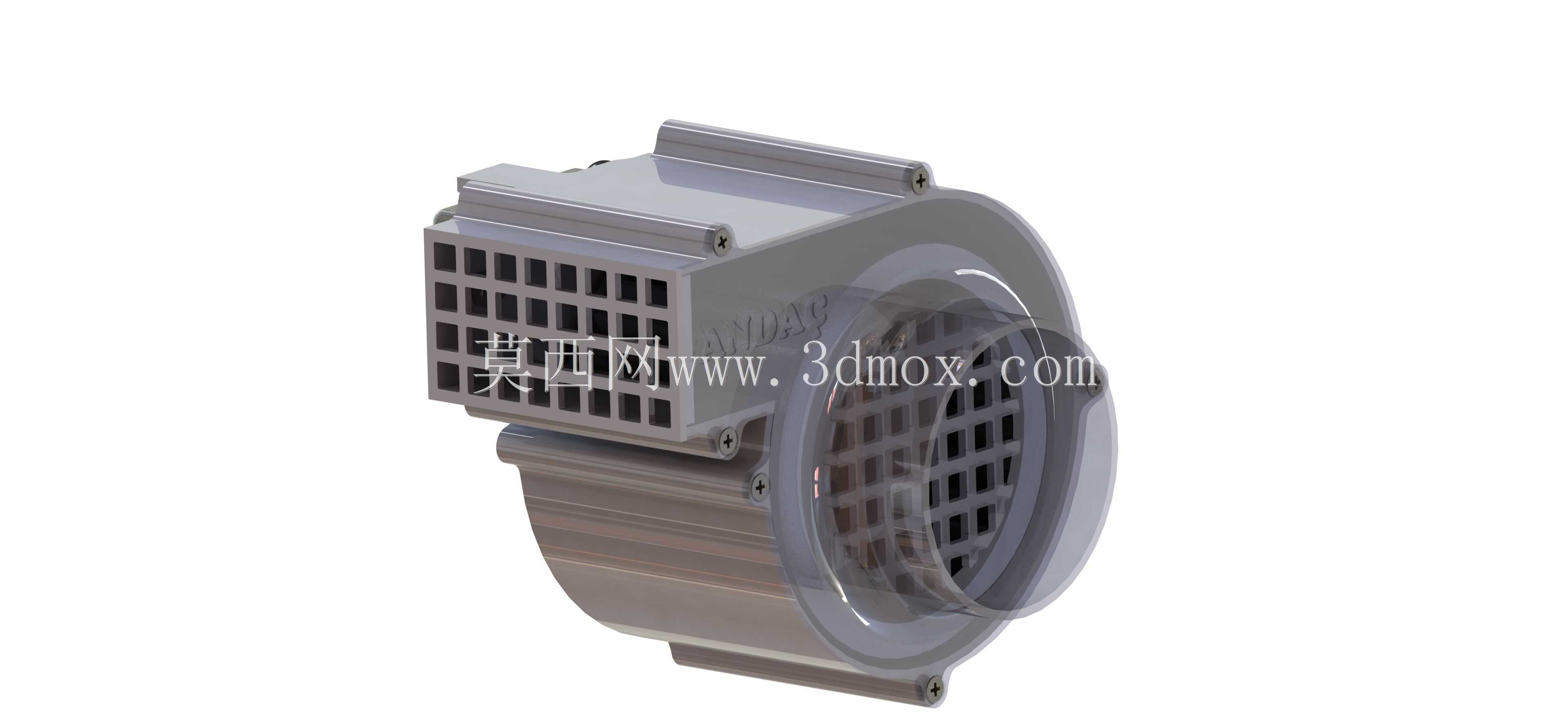

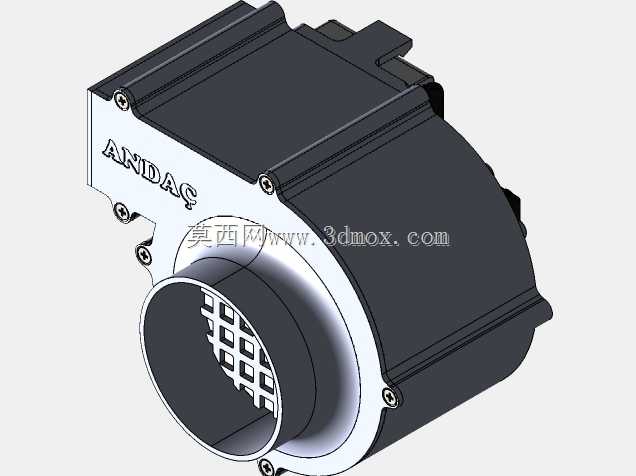

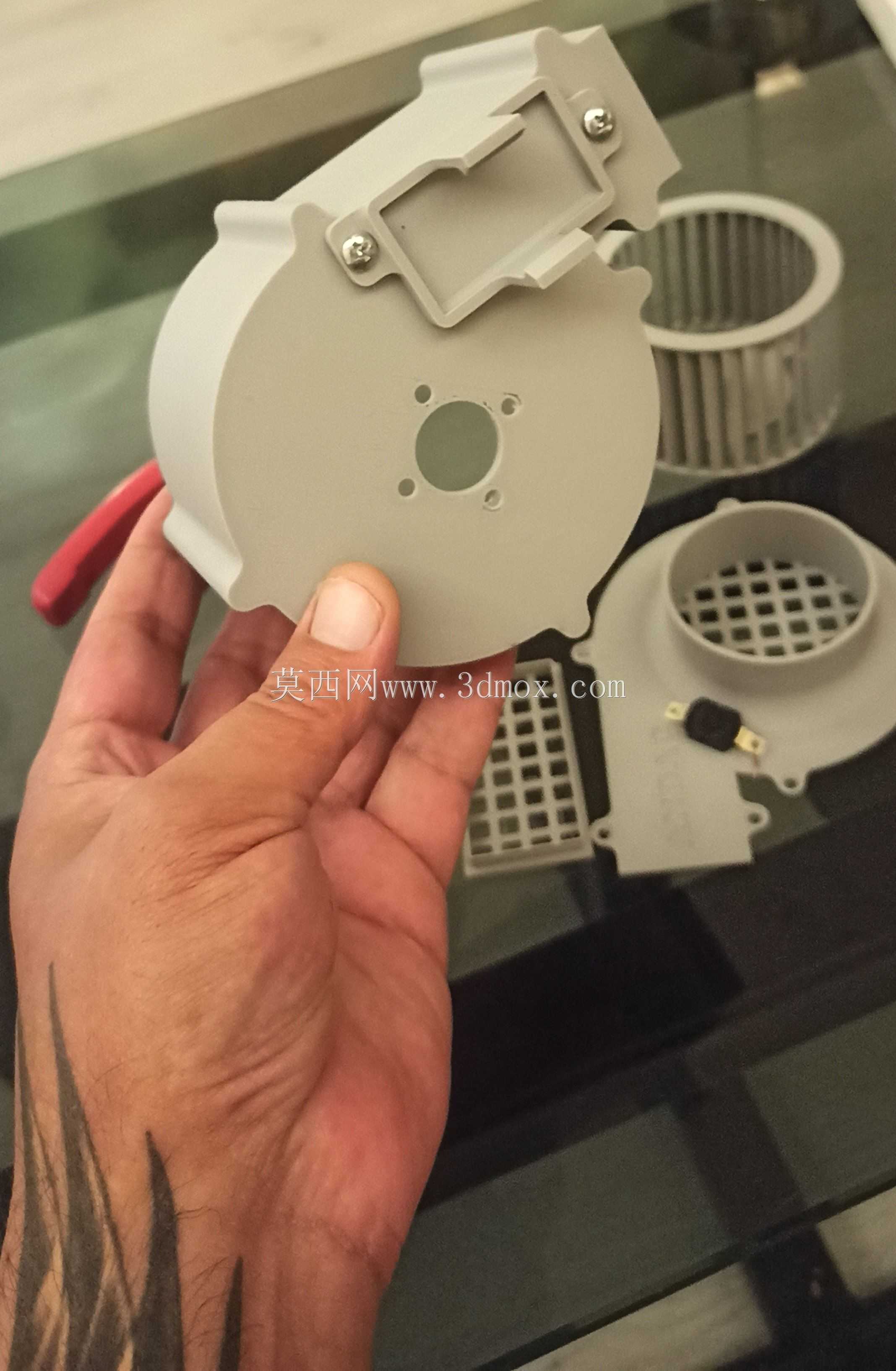

这套径向送风结构采用分体式拆分设计,所有部件均适配桌面级熔融沉积成型工艺的加工要求,无需额外支撑即可完成各零件的打印制作,组装后可直接搭配9V直流供电的小型动力源使用,整体定位为小空间内的定向送风、局部散热场景的功能组件。从实际应用场景来看,这类小尺寸径向风鼓常被嵌入小型电子设备散热舱、桌面级DIY空气循环装置、小型3D打印机喷头散热风道、便携型焊锡排烟辅助结构中,相比轴流风扇,径向出风的结构可以在更小的轴向安装空间内实现更高的风压输出,能够克服密集格栅、狭窄风道带来的风阻,将气流精准输送到指定位置。整套结构拆分后包含蜗壳主体、离心风轮、进风防护格栅、侧端盖板、出风口转接法兰五个核心部件,

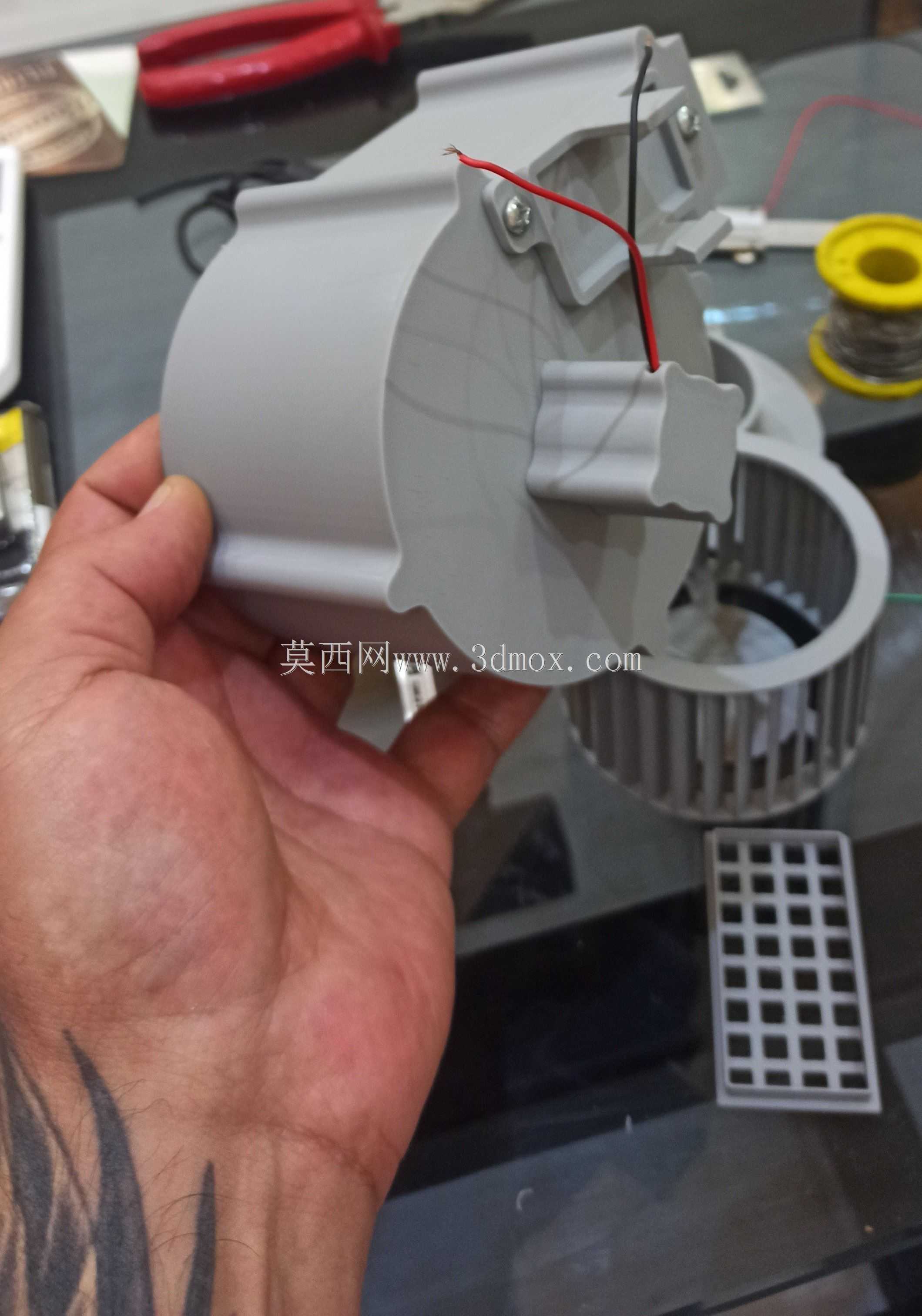

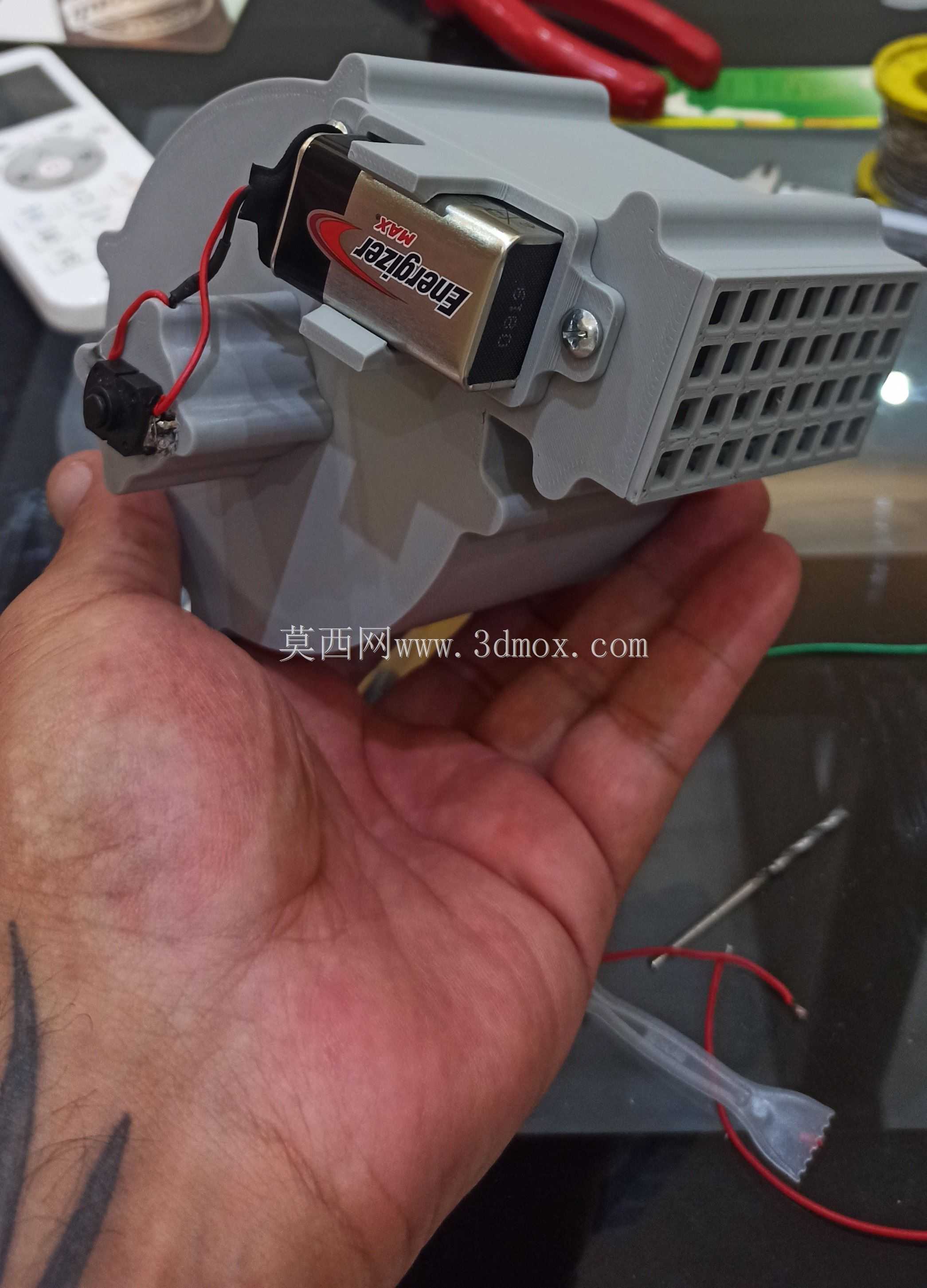

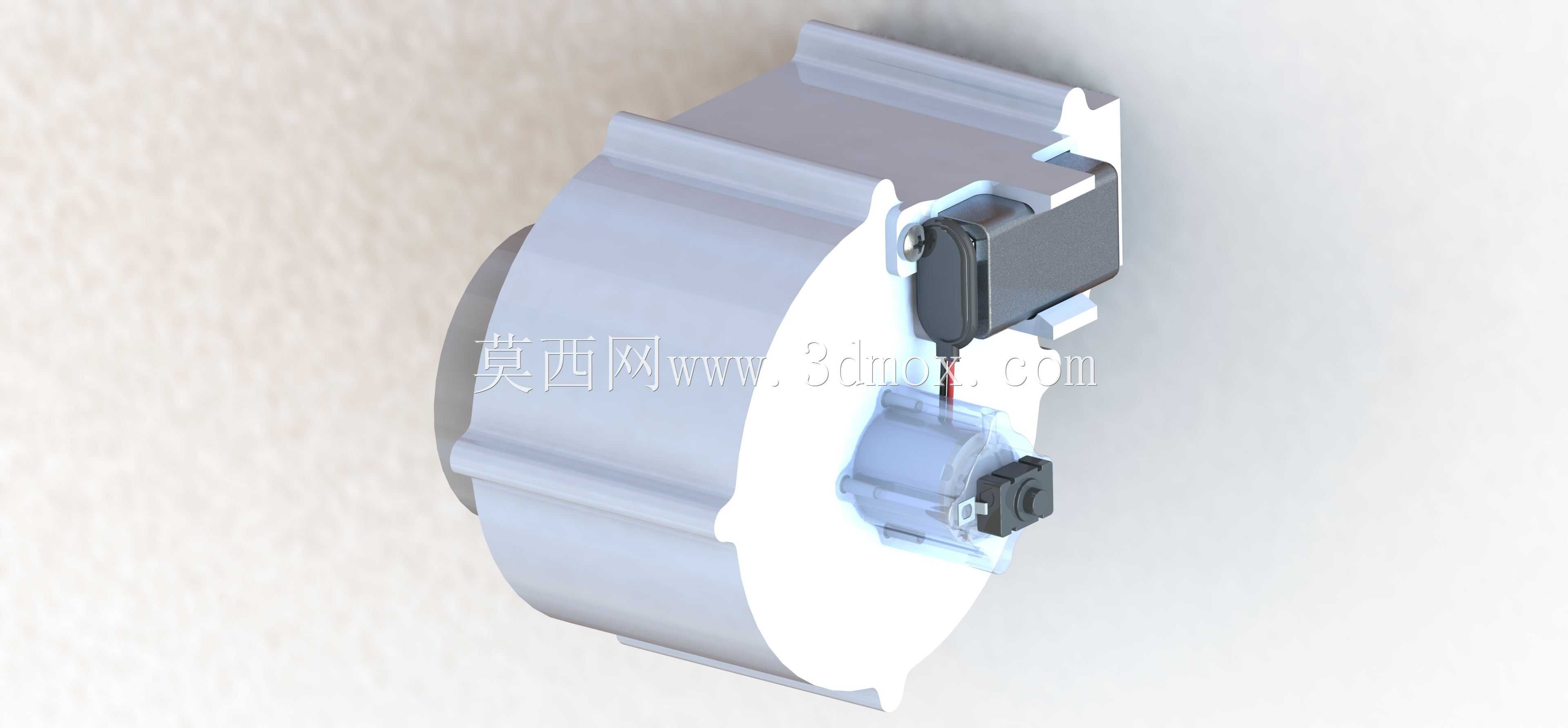

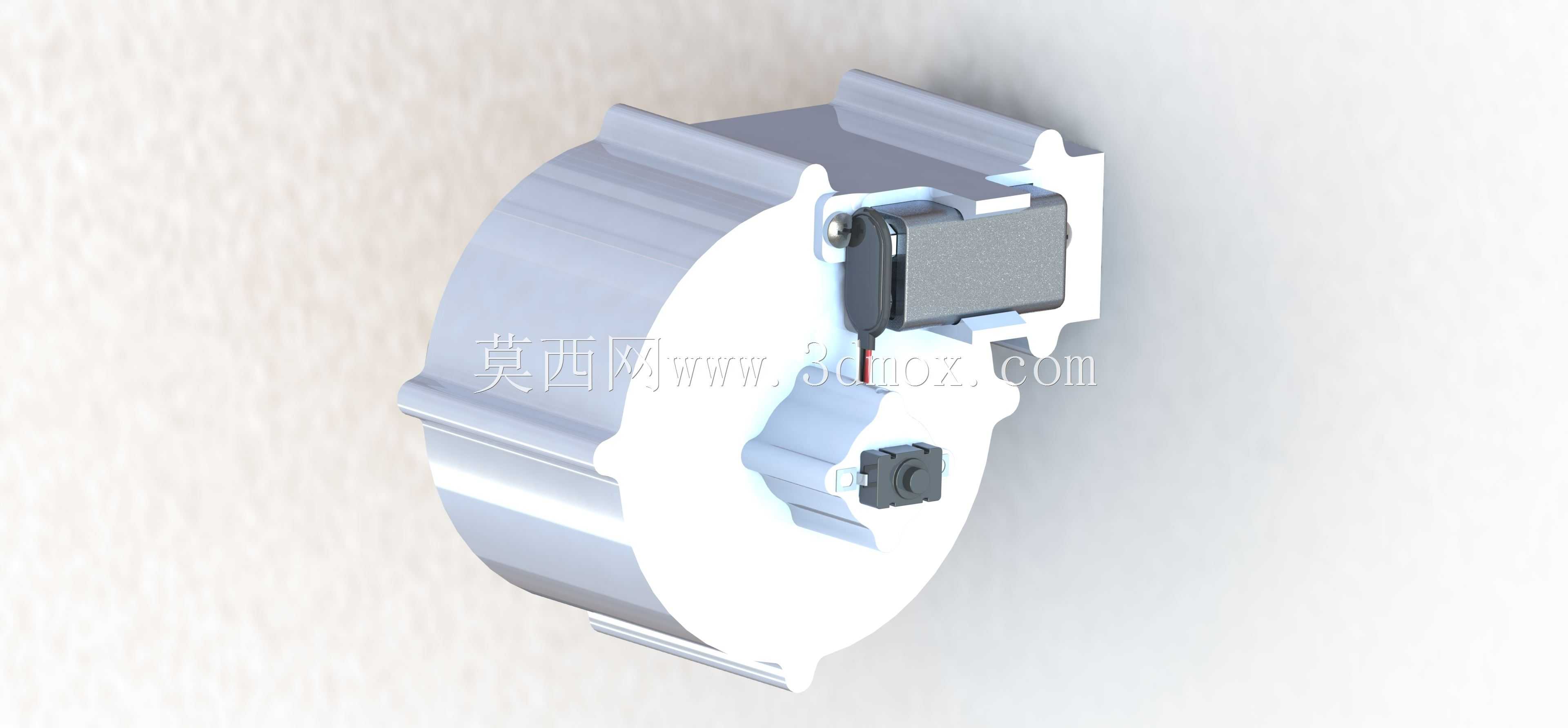

各部件之间通过预留的定位凸台与螺丝孔位完成拼接,安装时无需额外设计定制连接支架,仅需对应孔位拧入对应规格的自攻螺丝即可完成整体装配,各配合面预留了0.2mm的装配间隙,既可以抵消FDM打印过程中产生的层厚误差,也能避免长期转动过程中塑料件热胀冷缩带来的卡滞问题。设计过程中优先考虑了小尺寸动力源的适配性,风轮采用多叶片前倾式结构,叶片弧度经过反复调整,在低转速下即可获得足够的送风效率,不会给驱动电机带来过大的启动负载,适配常见的9V供电小型直流电机,电机安装位直接集成在蜗壳后侧端盖上,预留的电机安装孔位适配市面常见的130、030规格微型直流电机,电机轴与风轮中心孔采用D型截面配合,无需额外顶丝即可传递扭矩,

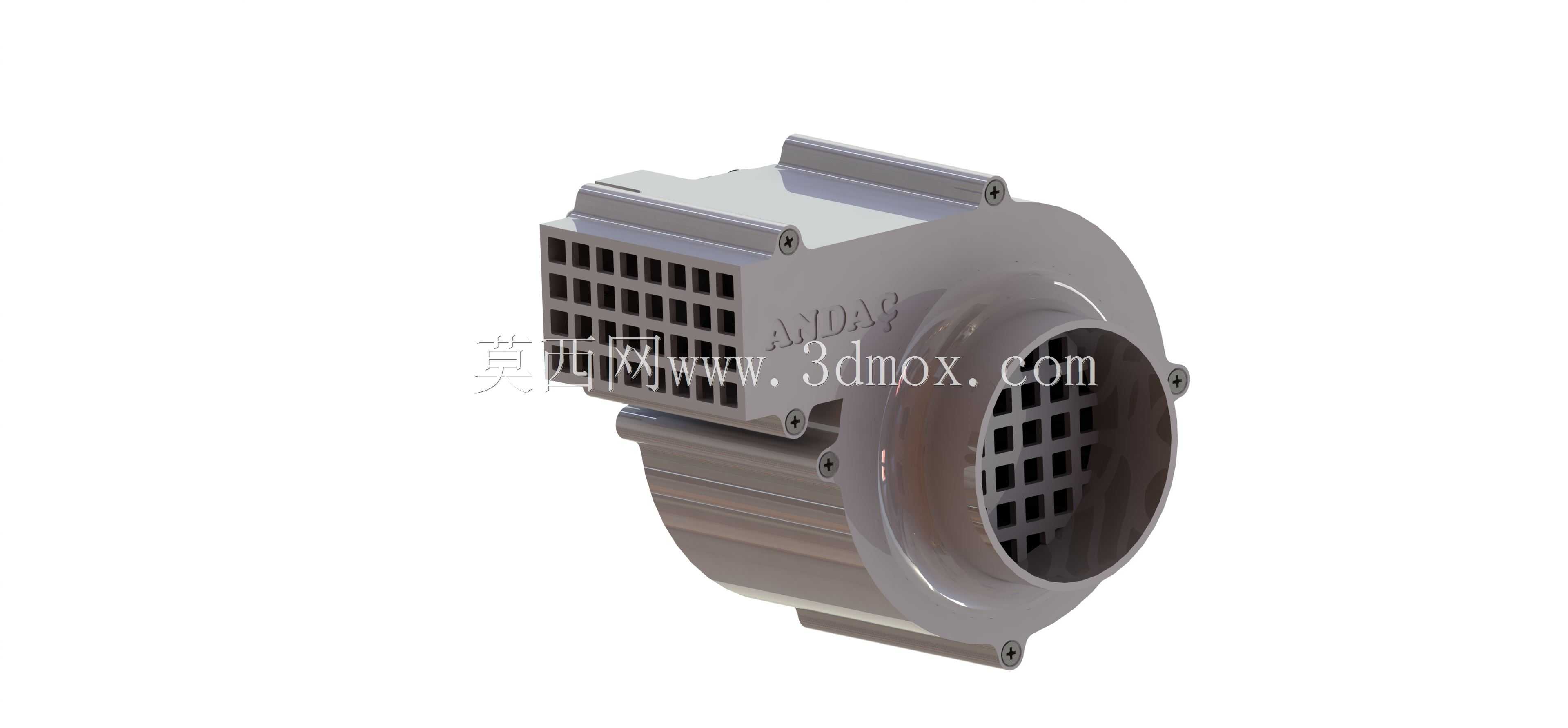

避免长期转动出现的轴孔打滑问题。蜗壳的型线采用等距渐开线设计,气流从风轮甩出后可以顺着蜗壳内壁平滑导向出风口,减少风道内部的涡流损耗,出风口采用矩形截面设计,可直接对接矩形通风软管或者扁平风道,方便将气流引导至需要散热的目标位置;进风侧的格栅采用方格镂空结构,在保证进风面积的同时,可以阻挡大尺寸杂物进入风轮内部,避免异物打坏叶片或者卡滞风轮。从安装边界来看,整套结构组装完成后整体轴向厚度不超过45mm,蜗壳最大外圆直径控制在120mm范围内,出风口伸出长度为18mm,安装孔位分布在蜗壳外侧的四个固定耳上,孔中心距为110mm,适配M3规格的固定螺丝,可以直接固定在厚度1-3mm的设备壳体或者安装支架上,不会占用过多的设备内部空间。

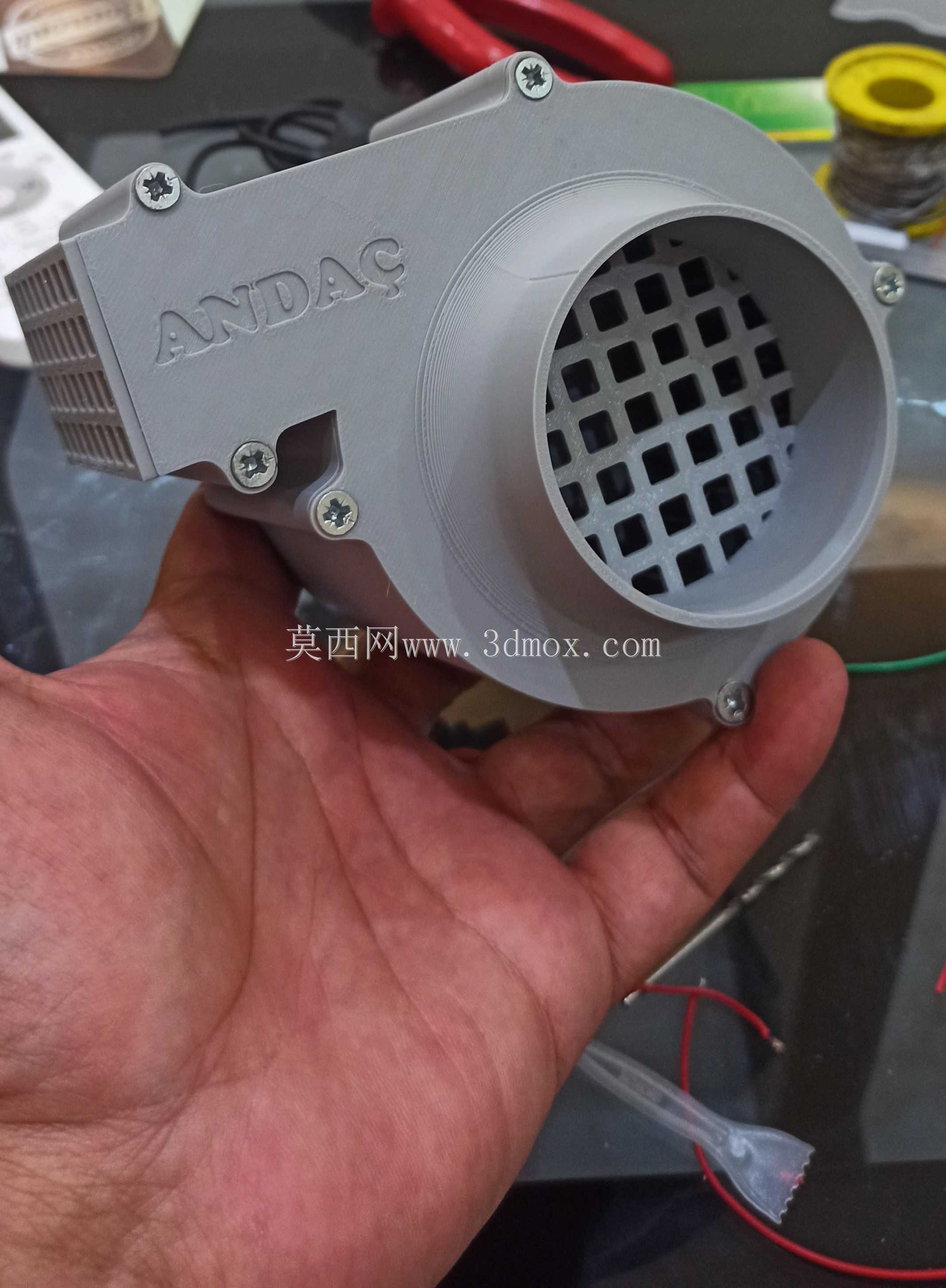

各部件的壁厚均控制在2mm,既可以保证打印完成后的结构强度,不会因为日常拆装出现开裂变形,也能尽可能降低整体重量,减少安装后的负载。风轮与蜗壳内壁之间预留了1mm的转动间隙,即使打印过程中出现轻微的翘曲变形,也不会出现风轮刮蹭蜗壳内壁的问题,转动过程中的噪音控制也更有优势;进风侧的盖板与蜗壳采用卡扣加螺丝的双重固定方式,日常维护清理风轮内部积灰时,仅需拧下固定螺丝即可拆开盖板,无需撬动结构件,避免塑料件出现断裂。这类径向风鼓结构相比常见的成品小型鼓风机,拆分打印的方式可以根据实际使用场景灵活调整出风口方向、进风格栅的开孔密度,甚至可以根据需求修改蜗壳的安装孔位,适配不同设备的内部安装空间,不需要开模即可快速完成定制化调整,对于DIY项目、小批量设备原型制作来说,能够大幅缩短结构验证的周期,不需要等待定制配件的加工周期,直接通过3D打印即可快速完成功能验证。实际测试中,这套结构搭配9V供电的130电机驱动时,出风口风速可以达到3m/s以上,在100mm距离内可以形成稳定的送风气流,完全满足小功率电子元件散热、小范围空气循环的使用需求,风轮做了圆周方向的动平衡配重设计,转动过程中不会出现明显的震动,长期运行的稳定性更好。
