液冷系统用叶轮式数显流量监测装置

　　在桌面级液冷散热、小型工业设备冷却回路这类对流体状态有实时监测需求的场景中，流量参数的直观反馈一直是运维、调试环节的核心需求点，这款适配液体冷却回路的叶轮式数显流量装置，正是针对小通径冷却管路的监测需求做的定向结构设计。从实际安装边界来看，装置主体采用方形聚甲醛壳体结构，四个角位预留沉头安装孔，可直接通过M3螺丝固定在机箱内壁或者设备安装板上，两侧的快插式宝塔接头适配常见的8mm内径柔性冷却水管，安装时不需要额外做管路焊接或者法兰对接，直接将软管套入接头后用喉箍锁紧即可完成管路对接，整体主体部分的安装占用空间控制在45mm×45mm×30mm区间，不会在紧凑的机箱内部占用过多布线、走管空间。

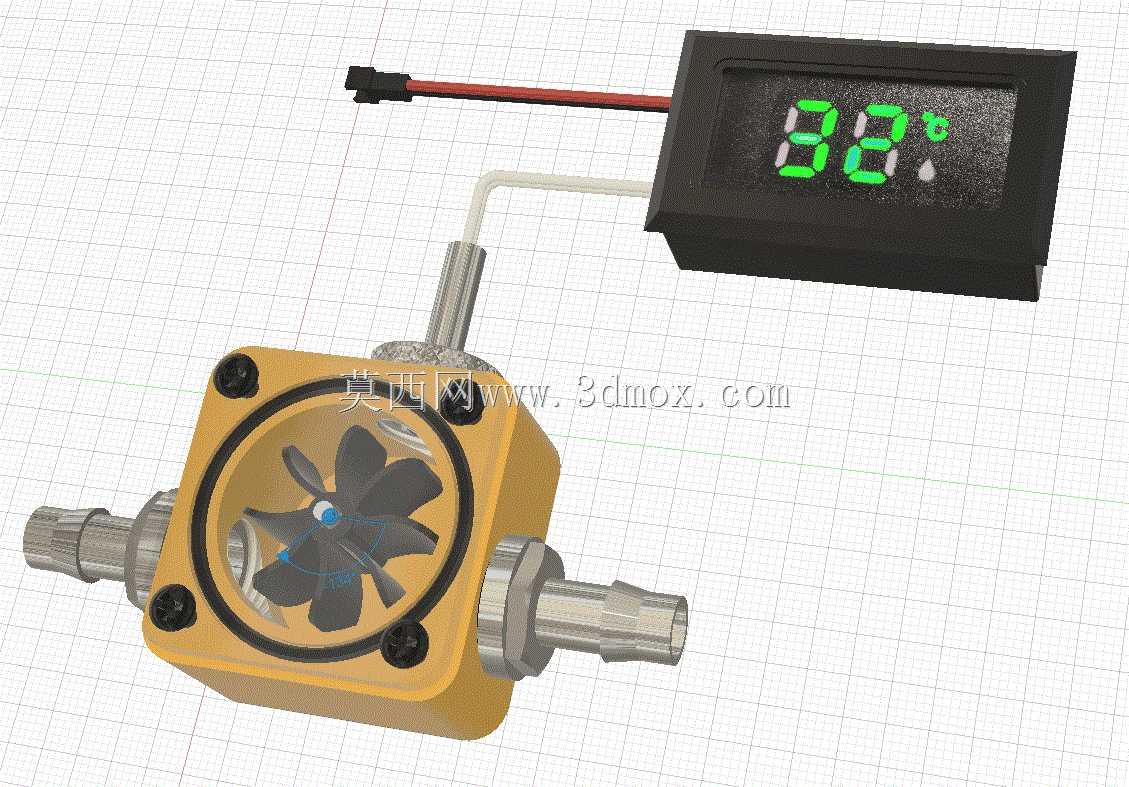

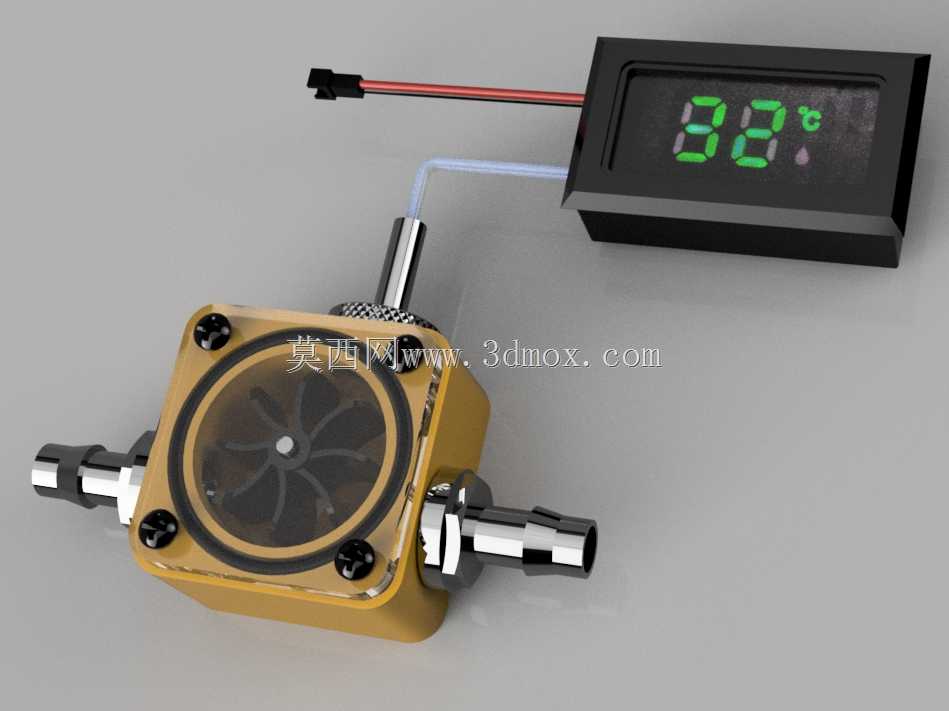

　　装置的核心检测结构采用切向进水的叶轮腔设计，流体从侧方接头进入腔体后会直接冲击六叶尼龙叶轮的叶片边缘，带动叶轮绕中心不锈钢轴转动，叶轮中心嵌有微型永磁体，腔体外围对应位置布置霍尔传感元件，不需要将检测电路与冷却流体直接接触，就能通过叶轮转动的脉冲频率换算出实时管路流量，这种非接触式的检测结构既避免了电路部分遇液短路的风险，也减少了流体通道内的结构阻力，不会对冷却回路的整体流量造成明显衰减。叶轮腔正面采用透明PC材质的观察窗，通过四颗十字螺丝压紧密封圈固定在主体壳体上，日常调试时可以直接透过观察窗查看叶轮转动状态，快速判断管路内是否存在积气、堵塞问题，不需要拆解管路就能完成初步故障排查。

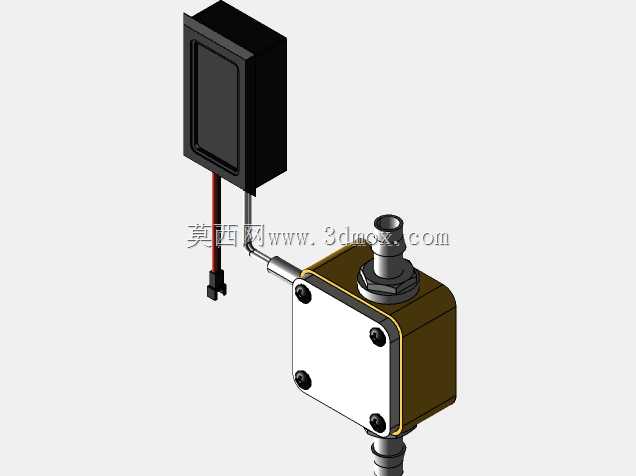

　　数显部分采用独立的分体式屏体设计，屏体与流量主体之间通过两芯屏蔽信号线连接，信号线长度预留了150mm的冗余量，安装时可以根据设备的面板布局将数显屏嵌入到设备前面板的开孔中，也可以通过背胶直接固定在机箱便于观察的位置，不需要和流量主体保持同一位点，适配不同设备的观测视角需求。屏体采用0.36英寸的绿色高亮数码管，即使在设备内部光线较差的环境下，也能清晰读取当前的流量数值，屏体背部的驱动电路集成了信号换算、温度补偿模块，能够根据流体温度的小幅波动修正流量换算误差，避免因为冷却液粘度变化导致的数值偏差，屏体供电采用标准的5V直流输入，直接对接设备内部的USB供电回路或者主板冗余供电接口即可工作，不需要额外配置独立供电模块。

　　在结构设计的细节处理上，叶轮腔的进出水流道做了圆弧过渡处理，避免直角流道造成的局部紊流，减少流道内的气泡滞留风险，叶轮的转轴采用304不锈钢材质，配合POM材质的轴套，长期在乙二醇水溶液、去离子水这类常见冷却液中工作也不会出现锈蚀卡滞问题，壳体的密封槽采用梯形截面设计，压紧后橡胶密封圈的形变填充更均匀，在0.3MPa的常规冷却回路工作压力下不会出现渗漏问题。数显屏的外壳做了遮光处理，避免外部强光直射数码管造成的数值反光看不清的问题，屏体的接线端做了防呆设计，反插时无法接入接口，避免安装时接线错误烧坏电路模块。

　　从实际应用的适配性来看，这款装置既可以用在桌面3D打印机、小型激光雕刻机这类桌面加工设备的水冷回路中，实时监测冷却回路的流量状态，避免因为水泵故障、管路脱落导致的设备过热损坏，也可以用在小型工业控制板卡、台式电脑超频散热的定制液冷回路中，给使用者提供直观的流量反馈，不需要额外加装复杂的工业流量传感器就能满足日常监测需求。安装时需要注意保持流量主体的水平安装姿态，避免竖直安装时叶轮受自身重力影响导致的启动流量阈值升高，同时要在装置的进水端前侧加装简易过滤网，避免管路内的杂质进入叶轮腔造成叶轮卡滞，日常维护时只需要拆开正面观察窗的四颗固定螺丝，就能直接清理叶轮和腔体内的污垢，不需要将整个装置从管路上拆解下来，维护操作十分便捷。
