200mm长杆式气动风批结构设计

　　这款长杆式气动拧紧工具，主要面向狭小深腔、窄缝位置的螺纹拧紧作业场景，在汽车总装线的内饰板内侧螺栓紧固、钣金腔体内部螺母锁付、大型设备框架深处的连接件装配等普通直柄风批无法抵达的工位，能够凭借延伸杆结构深入作业点位，弥补常规气动拧紧工具的作业盲区。从实际使用需求出发，这类工具的核心功能是依靠压缩空气驱动内部气动马达产生旋转扭矩，配合批头完成不同规格螺纹件的拧紧与拆卸作业，相比电动拧紧工具，它具备过载自动打滑、抗频繁正反转冲击、长时间连续作业温升低的特性，适合流水线高节拍的装配场景使用。

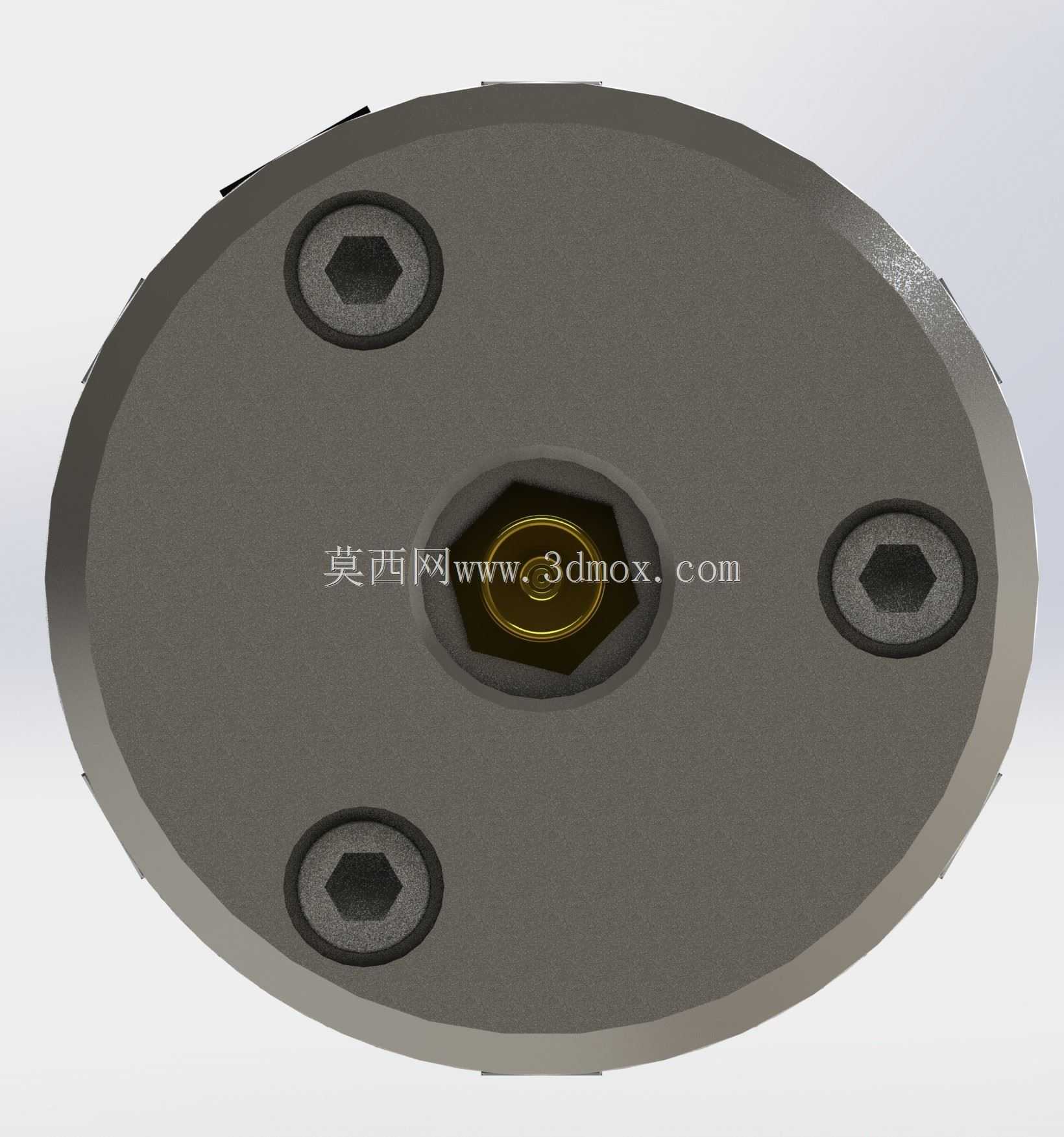

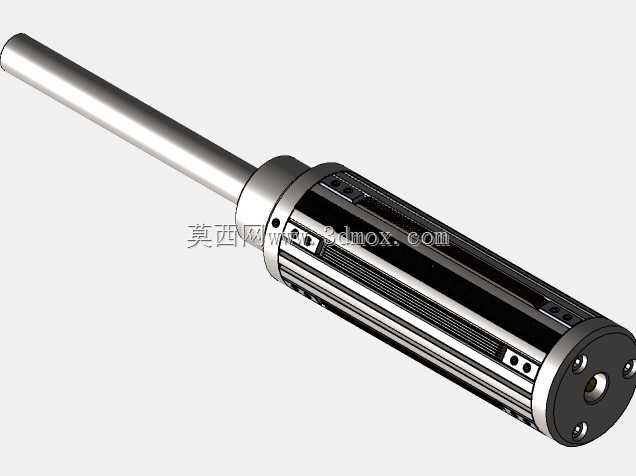

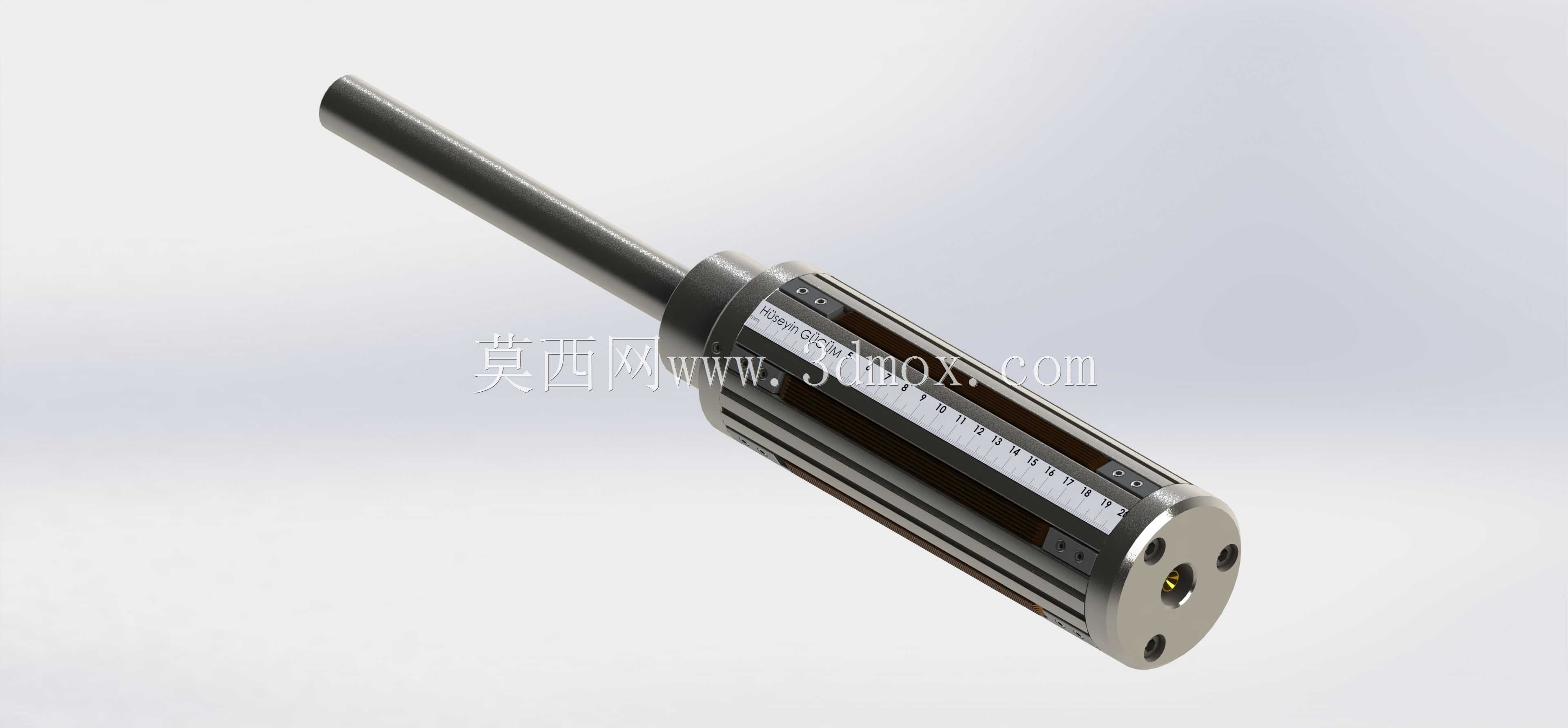

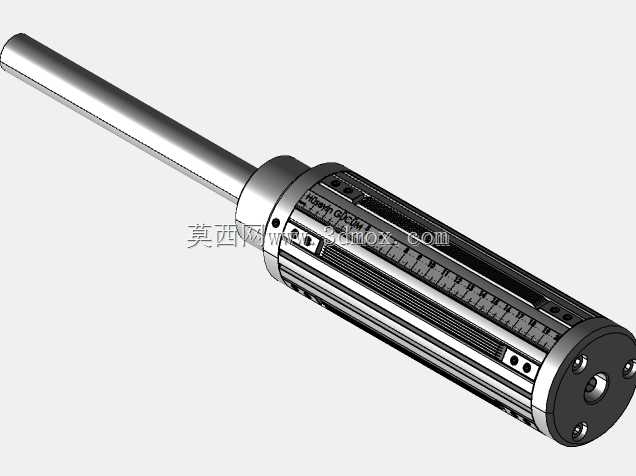

　　在结构设计层面，这款工具采用了直柄同轴布局，动力输出段与握持手柄段处于同一轴线上，长杆输出端从手柄前端同轴延伸，整体重心沿轴线分布，作业时操作人员握持手柄部位即可精准控制批头对位，不会因为偏心结构产生额外的偏转力矩，长时间握持作业的疲劳度更低。手柄外壳采用轴向防滑筋条设计，筋条沿壳体轴向均匀分布，既能够提升握持时的摩擦力，避免作业过程中工具滑脱，同时筋条之间的凹槽形成了自然的散热通道，压缩空气做功后排出的废气可以顺着凹槽快速散出，避免长时间作业导致手柄表面温度过高影响操作。壳体尾部设置了均布的安装定位孔，既可以用于端盖的螺丝固定，也能够配套辅助吊环，适配流水线平衡吊的悬挂使用需求，适配不同工位的作业习惯。

　　尺寸边界方面，这款工具的输出杆直径为3英寸，整体有效作业长度为200mm，输出杆采用高强度合金钢材加工，表面做硬化处理，能够承受拧紧作业时的扭矩载荷与径向偏移力，避免长杆在大扭矩输出时出现弯曲变形。手柄段的直径适配成年人手掌握持尺寸，握持区域的周长控制在合理范围，操作人员单手握持即可完成正反转切换、扭矩调节操作，不需要额外换手调整姿态。工具的进气接口设置在手柄尾部，配套常规气动管路快插接头即可接入车间压缩空气气源，不需要额外定制转接配件，现场部署的适配性较强。

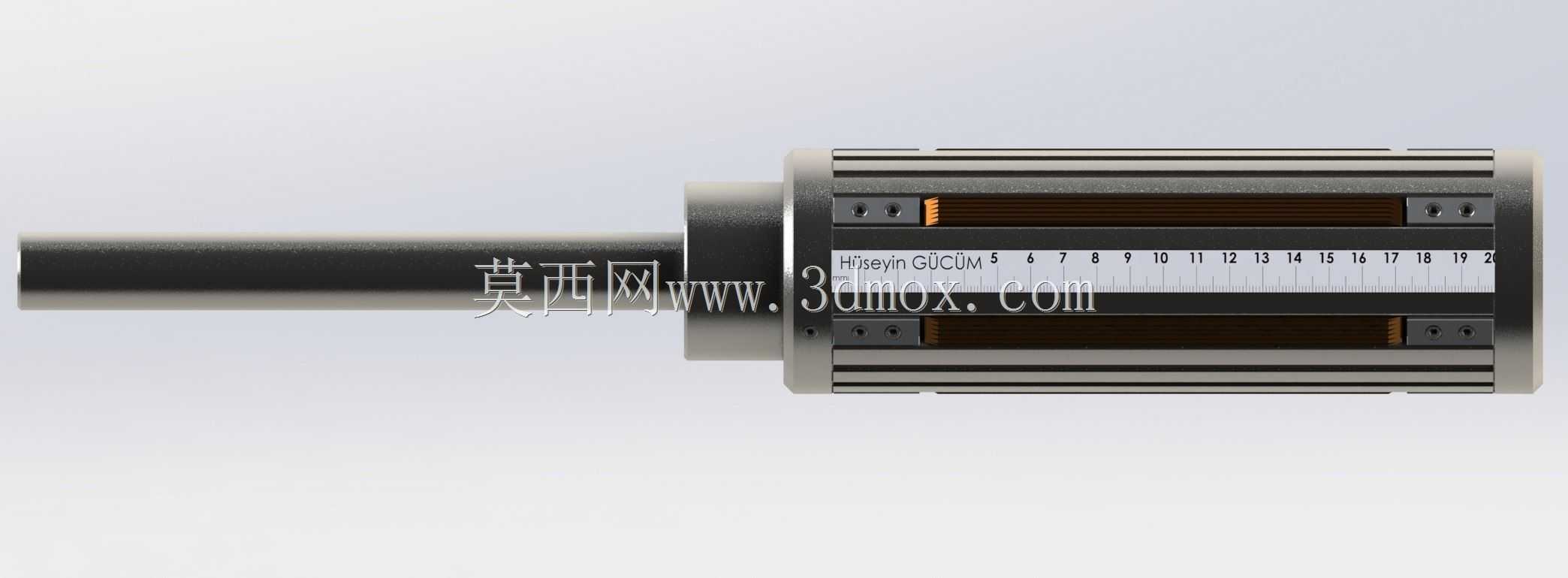

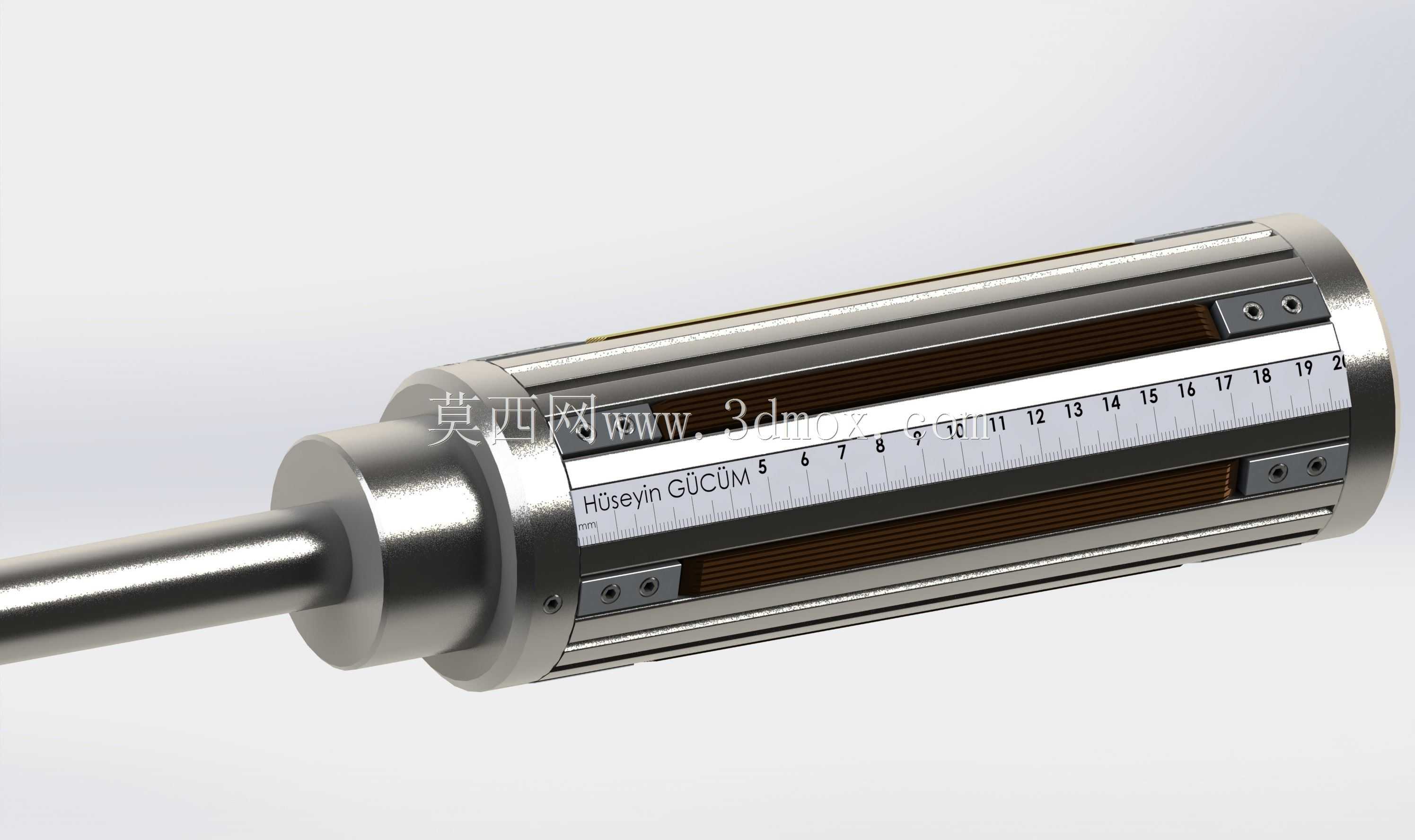

　　从设计逻辑来看，这款工具的扭矩调节刻度直接集成在手柄靠近输出端的位置，操作人员在握持作业时，视线余光即可观察到扭矩档位标识，不需要将工具移到眼前调整参数，能够有效提升装配作业的效率。输出杆与内部马达的连接部位采用了浮动定心结构，长杆输出时的径向跳动量控制在极小范围内，批头对准螺纹槽时不会出现偏移刮伤螺纹的情况，能够保障螺纹连接件的装配质量。针对深腔作业容易出现的批头吸附铁屑问题，输出端的批头卡位采用了强磁固定结构，批头安装后不会因为深入腔体晃动脱落，同时能够吸附小规格螺丝，方便操作人员在视线受限的深腔位置完成螺丝对位，不需要额外借助磁吸辅助工具。

　　在实际选型适配中，这款工具适合M3到M8规格的普通螺纹件拧紧作业，扭矩覆盖范围能够满足大部分轻工装配、五金组装、设备维保的常规拧紧需求，长杆结构可以穿过直径40mm以上的工艺孔进入腔体内部作业，对于设备维护中需要拆卸外壳才能操作的内部螺丝，很多场景下可以直接通过工艺孔完成操作，减少设备拆解的工作量，提升维保作业的效率。工具整体结构没有多余的突出部件，外轮廓光滑过渡，在狭窄空间内移动时不会被线缆、结构筋位勾挂，作业的顺畅度更高。
