带双螺栓垫圈M12振动楔结构设计

项目分类:通用机械零部件 发布时间:2023-08-05 ID:704832
  • 带双螺栓垫圈M12振动楔结构设计
  • 带双螺栓垫圈M12振动楔结构设计

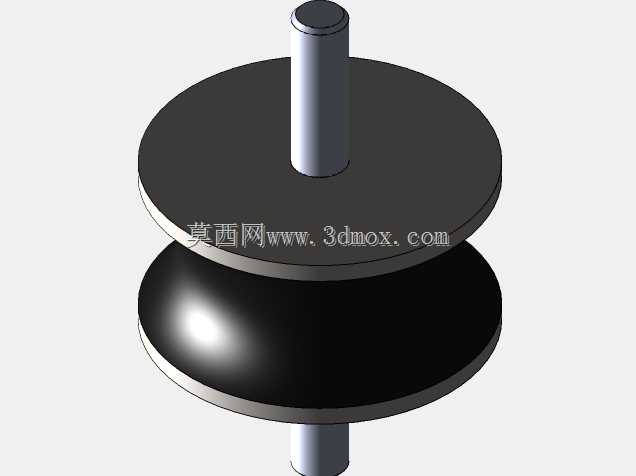

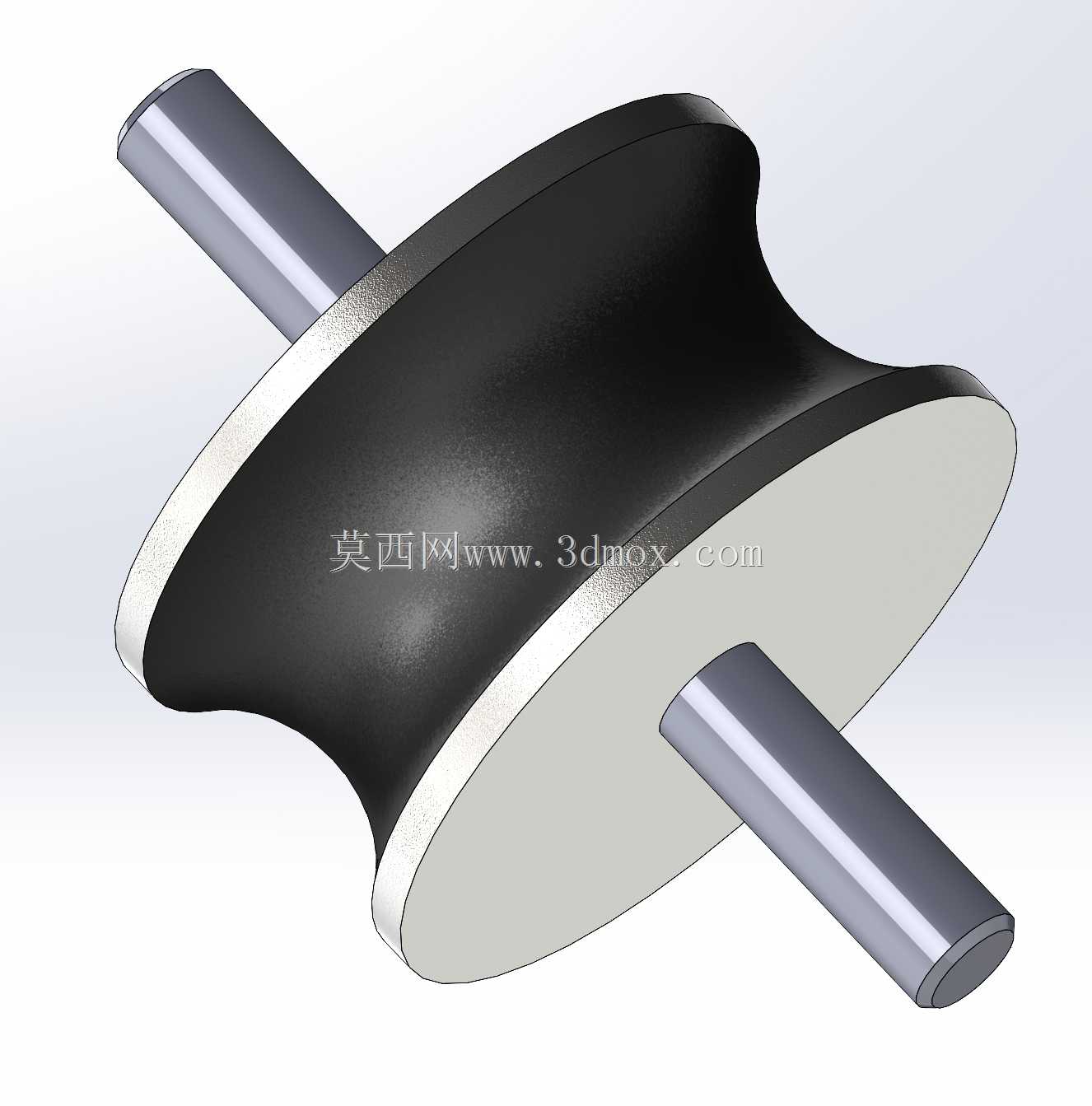

  在工业传动与振动隔离场景中,这类带双螺栓垫圈的M12规格振动楔,是解决小载荷设备轴向、径向复合振动传递问题的核心配套元件,常见于小型动力单元、精密输送线旁置驱动模块、户外小型风力发电机组的机舱内部辅件安装位,也会用在轻型试验台架的动力端隔振环节,替代传统刚性连接轴套,阻断振动沿安装面的传导路径。从结构设计逻辑来看,该元件采用橡胶基体与金属芯轴、金属端环硫化复合的结构,中间的黑色橡胶部分采用腰鼓形内凹曲面设计,并非规则圆柱结构,这种曲面轮廓是经过多轮刚度匹配计算确定的:当芯轴承受径向偏载时,内凹曲面可以让橡胶形变均匀分布在整个接触段,避免局部应力集中导致橡胶过早开裂,同时腰鼓形的轮廓在轴向受压时,能提供渐进式的刚度变化,

  小载荷下刚度偏低保证隔振效率,大冲击载荷下刚度快速上升限制位移量,避免芯轴与安装座发生刚性碰撞。两端伸出的金属芯轴为光轴设计,直径匹配M12螺栓的安装通孔公差,芯轴与橡胶结合面加工有环形滚花,硫化过程中橡胶会嵌入滚花纹路中,大幅提升金属与橡胶的结合强度,避免长期受交变载荷时出现脱胶分离的失效问题。两端的金属端环采用冲压钢板成型,边缘做圆角钝化处理,一方面可以约束橡胶的轴向过度形变,另一方面在安装时,端环平面可以直接贴合设备安装面与支架面,配合配套的双螺栓垫圈,能让锁紧力均匀作用在橡胶端面上,避免局部压溃。从安装边界来看,该元件总长度适配75mm的安装间距,橡胶段最大直径为40mm,安装时需要在两侧安装板上预留直径13mm的光孔,

  保证芯轴可以顺利穿过,安装孔的同轴度公差需要控制在0.2mm以内,避免芯轴受额外的径向剪切力,缩短元件使用寿命。在实际选型应用中,这类振动楔的额定静载荷适配50-200kg的设备重量,适用的振动频率范围在10-200Hz之间,刚好覆盖小型电机、微型风机这类通用动力设备的振动主频区间,安装时不需要额外的定位结构,依靠两端的螺栓锁紧即可完成固定,相比传统的圆柱形橡胶减振柱,这种带贯穿芯轴的振动楔可以同时承受径向、轴向以及一定角度的扭转载荷,在安装空间受限、无法布置多方向减振元件的场景下,单一部件就能实现多自由度的隔振需求。设计过程中需要重点关注橡胶材质的邵氏硬度选择,常规工况下选用邵氏A55-60度的丁腈橡胶即可满足耐油、耐老化的需求,

  如果是户外高温工况,则需要更换为三元乙丙橡胶材质,提升耐候性;芯轴部分采用45号钢调质处理,表面做镀锌钝化处理,避免长期使用出现锈蚀,影响与安装孔的配合精度。另外,两端配套的双螺栓垫圈采用大平垫结构,内径略大于芯轴直径,外径与橡胶端环的外径匹配,锁紧时螺栓的预紧力需要控制在合理范围,预紧力过大会导致橡胶被过度压缩,失去弹性隔振能力,预紧力过小则会导致安装松动,设备运行时出现额外的撞击异响。在三维建模过程中,这类复合结构需要分别处理金属件与橡胶件的装配关系,橡胶部分的曲面建模需要保证曲率连续,避免后续有限元分析时出现网格畸变,金属芯轴与端环的配合面需要保留合理的硫化间隙,模拟实际生产中的工艺余量,不能按照完全零干涉的理想状态建模,否则导出的工程图无法直接指导生产。
