食品加工用立式锥形不锈钢储料料斗

　　在食品加工的粉体处理产线中，原料暂存环节的设备选型直接影响整条产线的连续运行稳定性，这款锥形储料结构正是针对咖啡粉这类中等密度粉体物料的暂存需求设计的立式存储单元。从现场安装的边界条件来看，该储料斗采用三点式支腿支撑结构，支腿的跨距经过载荷校核，满料状态下整体重心落在支腿围成的支撑面几何中心范围内，无需额外做地面预埋加固即可直接安装在平整的硬化车间地面，支腿底部预留的安装孔位可配合膨胀螺栓完成二次固定，抵消粉体进料时产生的侧向冲击载荷。设备侧面集成的笼式爬梯与顶部环形安全护栏完全符合生产车间的高空作业防护要求，爬梯踏步间距控制在300mm，扶手高度1200mm，顶部护栏围绕人孔与进料口区域设置，方便运维人员定期进入仓内清理残留物料、检查内壁磨损情况，避免不同批次物料交叉污染。

　　从功能设计逻辑来看，料斗的锥角设定充分考虑了咖啡粉的安息角参数，60度的锥壁倾斜角度可以保证粉体在自重作用下顺畅出料，不会在锥段出现架桥、堵料的问题，无需额外加装振动破拱装置即可实现连续均匀出料，减少了配套设备的投入与后期运维成本。筒体与锥段采用等壁厚设计，3/16英寸的壁厚可以承受满料状态下粉体对仓壁的静压力，同时在进料口位置做了局部加厚处理，抵消进料时粉体气流冲击带来的局部应力集中。设备的入口与出口均采用标准8英寸法兰接口，入口法兰可对接气力输送管道或者螺旋进料设备的出料端，出口法兰可直接连接下方的计量喂料机、螺旋输送机等下游设备，法兰的螺栓孔位尺寸符合通用管道连接标准，无需额外制作过渡连接件即可完成产线对接。

　　仓顶设置的两个人孔结构，一个用于日常进料后的观察与余料检测，另一个用于配置呼吸阀或者除尘装置，避免进料过程中仓内压力过高出现粉尘外溢，满足食品加工车间的粉尘防爆与职业卫生要求。筒体采用304不锈钢材质制作，内壁做抛光处理，表面粗糙度达到食品接触设备的要求，不会出现粉体挂壁残留的问题，日常清理时仅需用高压水枪冲洗即可完成清洁，符合食品加工设备的卫生设计规范。从实际应用场景来看，该储料斗除了用于咖啡粉的暂存外，也可适配其他密度相近的食品粉体、化工粉体物料的存储需求，只要物料安息角小于锥壁倾斜角度，都可以实现顺畅出料，在中小型食品加工产线、配料工作站中可作为中间缓存料仓使用，平衡前后段工序的产能差，避免前段进料或者后段加工出现短暂停机时整条产线断料。

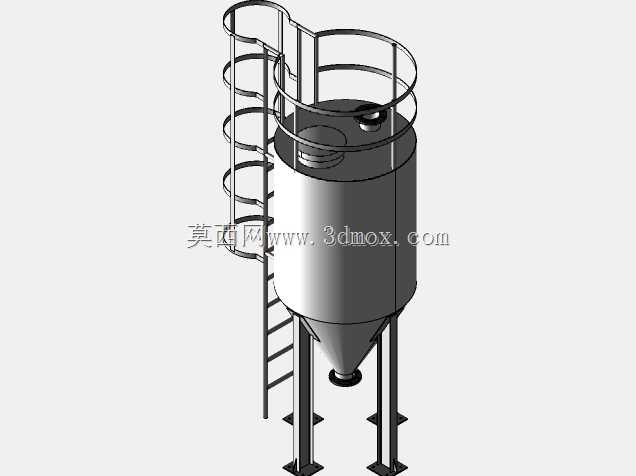

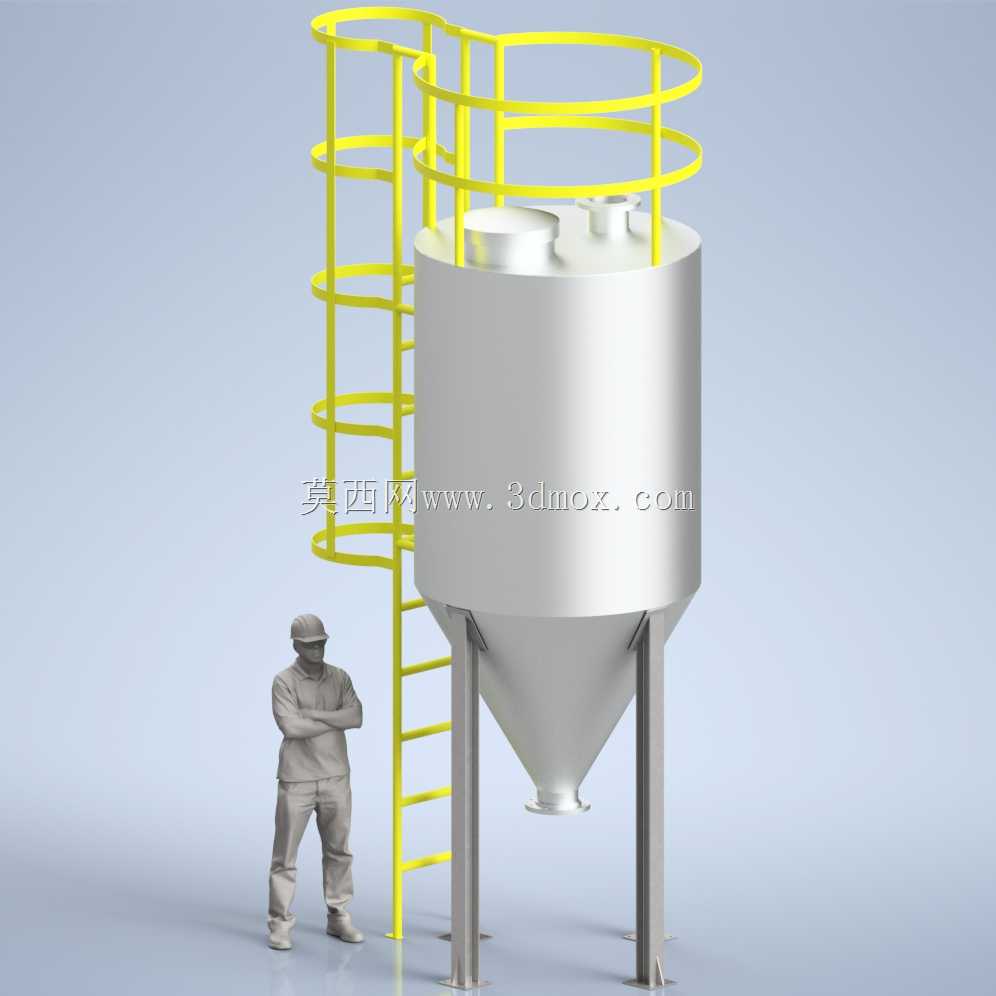

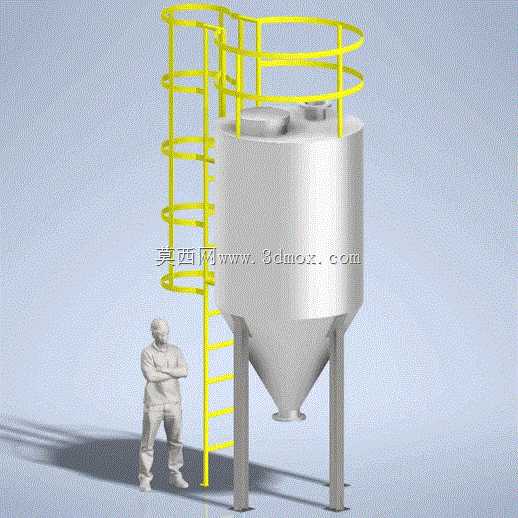

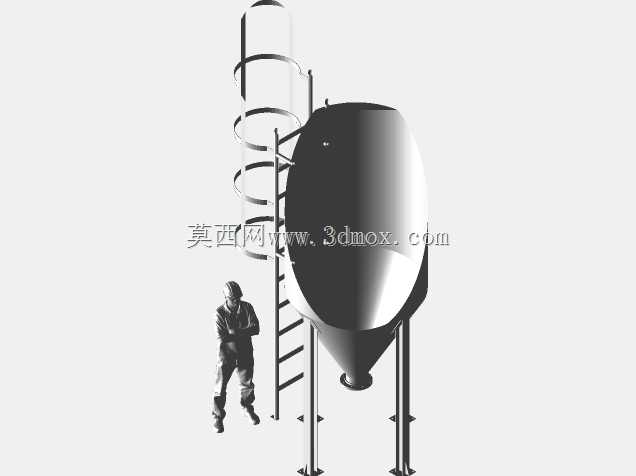

　　建模过程中对各部件的连接关系做了完整还原，支腿与筒体的焊接位置、爬梯与仓壁的固定点、法兰与筒体的焊接坡口都做了细节呈现，结构设计人员可以直接参考该模型的支撑结构、锥角参数、接口尺寸做同类型储料设备的变型设计，根据实际存储物料的密度、安息角参数调整筒体高度、锥段角度、支腿跨距，快速完成不同容积规格储料斗的设计迭代，减少重复建模的工作量。设备整体外形无突出的尖锐棱角，所有外露的焊接位置都做了圆角打磨处理，避免生产过程中人员磕碰受伤，符合机械设备安全设计的相关要求。
