Marzocchi高压齿轮液压动力单元结构

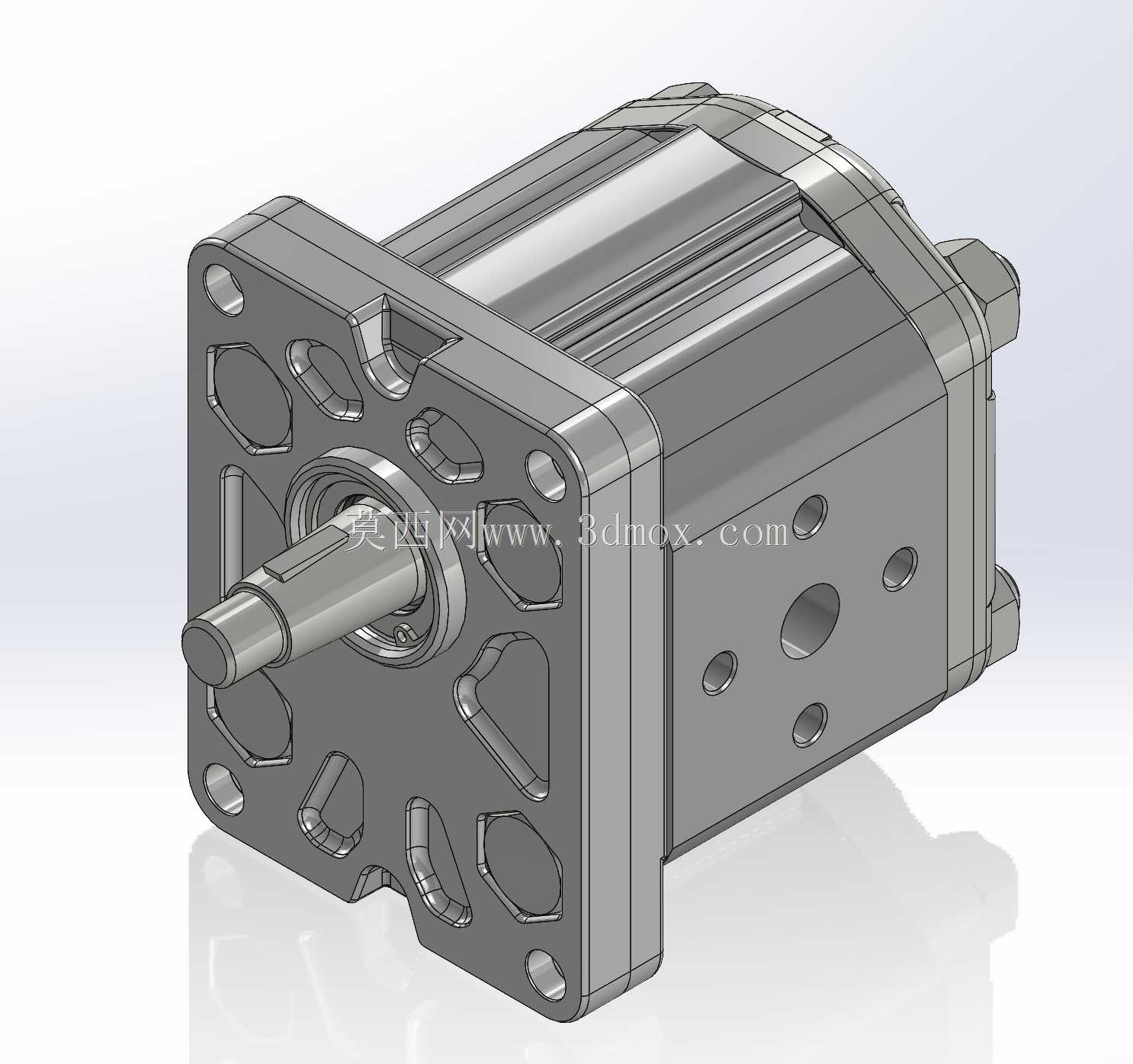

　　在工程机械、农业装备、工业液压站这类对动力输出稳定性要求严苛的场景里，这类外啮合齿轮结构的液压动力元件是整个油压系统的核心压力来源，区别于柱塞泵的高压大流量适配场景，齿轮式结构凭借抗污染能力强、结构紧凑、维护成本低的特性，在中高压固定工况的设备里占比极高。从结构设计逻辑来看，这款元件采用了前法兰安装的布局形式，前端方形法兰带多组异形安装孔与定位销孔，安装时可以直接贴合设备的安装面板，通过螺栓穿过法兰孔完成固定，伸出的轴端采用平键传动结构，能够直接对接电机输出轴或者联轴器，不需要额外加装复杂的传动转接件，安装边界的容错空间设计得比较合理，法兰面的密封槽可以直接适配O型圈，避免安装面出现油压渗漏的问题。泵体本身采用了分段式叠合结构，

　　前盖、泵体壳体、后盖通过四根长螺栓贯穿锁紧，壳体内部的齿轮腔加工精度直接决定了容积效率，齿轮副采用了修正齿形设计，在220bar的额定工作压力下，齿轮啮合的困油区通过侧板上的卸荷槽完成压力释放，避免运行过程中出现气蚀、噪音过大的问题。进出油口布置在泵体的侧端面，采用标准的油口螺纹规格，对接液压管路时不需要额外定制转接头，日常维护更换的便利性很高。实际选型应用时，这类元件常配套在小型装载机的转向系统、机床的液压夹紧回路、环卫设备的举升机构里，额定转速3000转的参数刚好适配四级异步电机的输出转速，直连安装时不需要额外加装减速机构，整套动力单元的体积可以做得非常紧凑。从三维建模的细节来看，模型还原了壳体上的所有工艺特征，

　　包括法兰面的减重孔、壳体表面的安装定位凹点、轴端的密封挡圈槽、后盖的定位销孔，这些细节在做整机布局干涉检查时非常关键——很多新手建模时容易忽略法兰面异形孔的边缘倒角、轴伸端的卡簧槽位置，导致后续出工程图或者做装配模拟时，出现螺栓无法穿入、卡簧装配干涉的问题。这款模型的齿轮腔内部结构也做了完整还原，包括浮动侧板的安装槽、轴承的定位台阶，在做液压系统的流道仿真或者装配工艺模拟时，可以直接调用模型做干涉检查，不需要再额外补画内部特征。实际工况里，这类齿轮泵的吸油口必须保证足够的通径，避免吸油阻力过大造成吸空，模型上的油口位置尺寸完全按照实物比例还原，在做液压站管路布局时，可以直接参照模型的油口坐标设计管路走向，

　　避免现场安装时出现管路弯折角度过大、对接错位的问题。另外，泵体表面的散热筋结构也做了细节还原，连续运行时壳体的散热面积直接影响液压油的工作温度，合理的散热筋布局可以让泵在额定工况下的壳体温度控制在合理区间，避免密封件过早老化失效。在做设备的维护性设计时，这款泵的安装位置预留了足够的扳手操作空间，法兰螺栓的位置距离周边结构件的间隙都可以通过模型提前校核，避免后期维护时无法顺利拆装螺栓。
