径向侧出液手动驱动流体输送泵结构

　　这款手动驱动的流体输送结构，主要面向无电力供应的野外作业、应急抢险、小型流体分装场景设计，可适配低粘度清水、轻质燃油、弱腐蚀性化工溶剂等多种介质的短距离输送与增压作业，在户外露营取水、农用小型机具燃油加注、管路检修排空、应急消防供水等场景下都能稳定发挥作用，无需外接动力源，仅依靠人力操作即可完成流体抽吸与压送，适配没有配套供电设施的零散作业点位，也可作为固定管路系统的备用增压单元，在主动力泵故障时临时承担流体输送功能，避免作业中断。

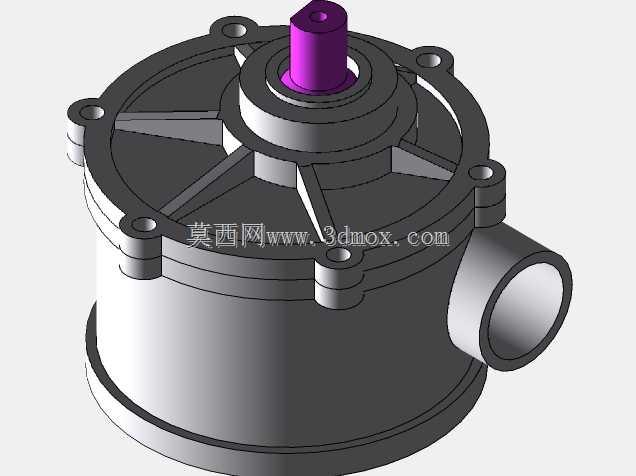

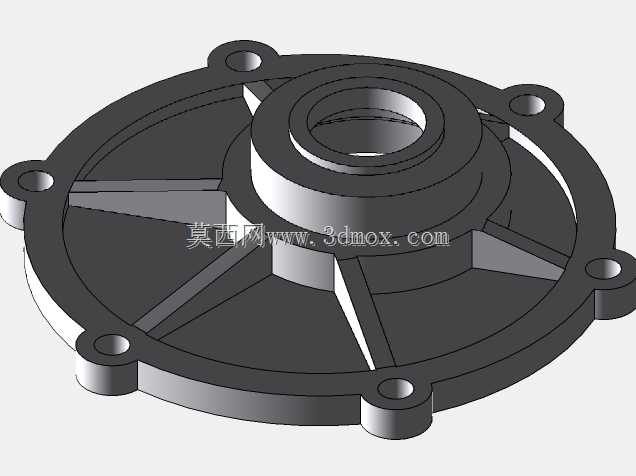

　　从功能实现逻辑来看，该结构采用径向侧出液的流道布局，顶部设置的驱动轴为人力操作的动力输入端，可配套手柄、摇杆等手动操作件，将人力输入的旋转或往复动作转化为泵腔内部的容积变化，通过腔室容积的周期性改变形成负压完成介质吸入，再通过腔室压缩形成正压将介质从侧部的出液接口压出，整体流道转折少，能有效降低介质流动过程中的沿程阻力，减少人力操作时的负载，提升操作手感。泵体顶部端盖采用周向均匀分布的安装凸耳结构，每个凸耳上预留了贯通的安装孔，可通过螺栓实现端盖与泵壳的紧密连接，这种周向多点紧固的布局能保证端盖与泵壳配合面的压力均匀分布，避免局部密封失效导致的介质泄漏，同时也方便后期拆解维护，更换内部密封件或易损构件时无需破坏主体结构。

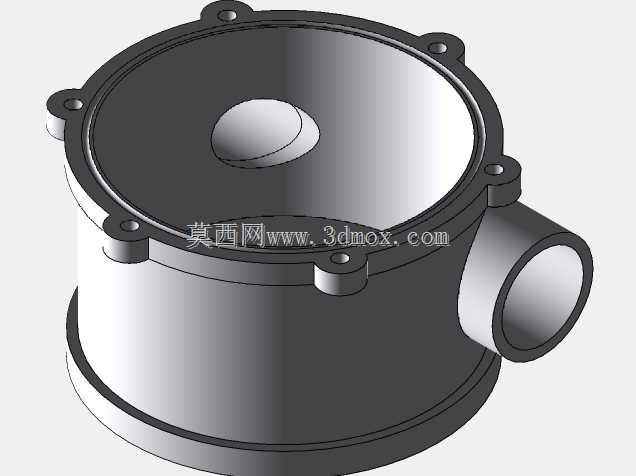

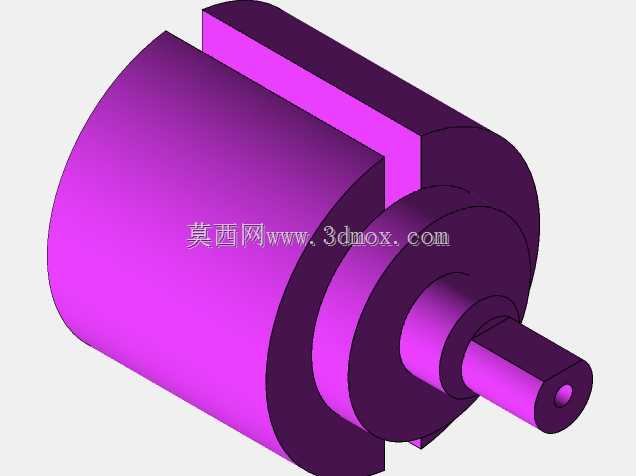

　　设计过程中优先考虑了手动操作的受力合理性，顶部驱动轴的伸出长度做了针对性优化，既保证足够的操作件安装空间，又避免轴伸过长导致的受力偏载，减少轴封部位的异常磨损，延长密封件的使用寿命。泵壳主体采用圆柱形腔体结构，在保证内部容积利用率的前提下，圆柱形外壳的受力均匀性更优，在泵腔内部压力波动时不会出现局部应力集中的问题，能承受手动操作下的最高输出压力，不会出现壳体变形开裂的问题。侧部的出液接口采用标准圆柱管接口结构，可直接适配常规的流体输送软管或硬管连接，无需额外制作过渡接头，降低现场安装的适配成本，接口的通径尺寸与泵腔的输出流量做了匹配设计，不会出现接口通径过小导致的流道节流问题，保证介质输出的顺畅性。

　　安装边界方面，该泵体的底部为平整的圆形定位面，可直接固定在安装支架或作业平台上，配合顶部端盖的安装孔位，能实现竖直方向的稳固安装，驱动轴的轴线与安装面保持垂直，保证手动操作时的力传导方向与泵体内部运动构件的运动方向一致，避免侧向分力导致的构件卡滞。整体结构的径向尺寸控制紧凑，侧出液接口的外伸长度经过核算，在保证管路连接操作空间的前提下，不会占用过多的横向安装空间，可适配狭小的安装点位，比如小型设备的内置安装、移动作业小车的搭载安装等场景。泵体内部的运动构件均做了耐磨处理，配合合理的间隙设计，在无额外润滑的情况下也能长期稳定工作，减少日常维护的频次，适合在缺乏维护条件的野外场景使用。

　　在结构细节处理上，端盖与泵壳的配合面预留了密封槽安装位，可放置O型密封圈实现静密封，驱动轴与端盖的配合部位设置了轴封结构，防止介质从轴伸部位泄漏，所有的连接部位均采用圆角过渡，避免加工和装配过程中的应力集中，同时也能减少流体在腔室内的湍流扰动，降低输送过程中的压力脉动，让手动操作时的出力更均匀，不会出现明显的顿挫感。
