基于Arduino Nano的赛事用直线跟随移动装置

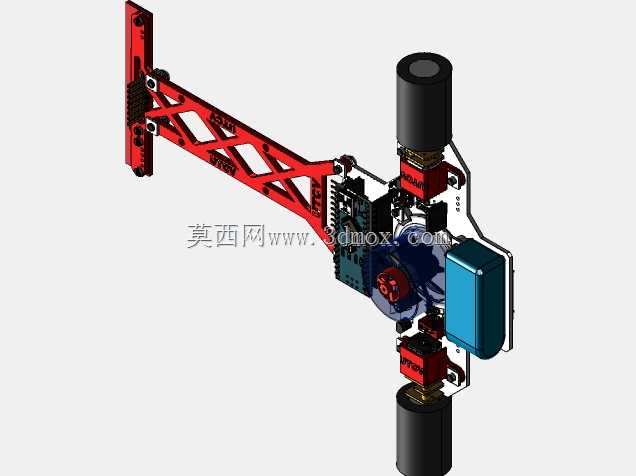

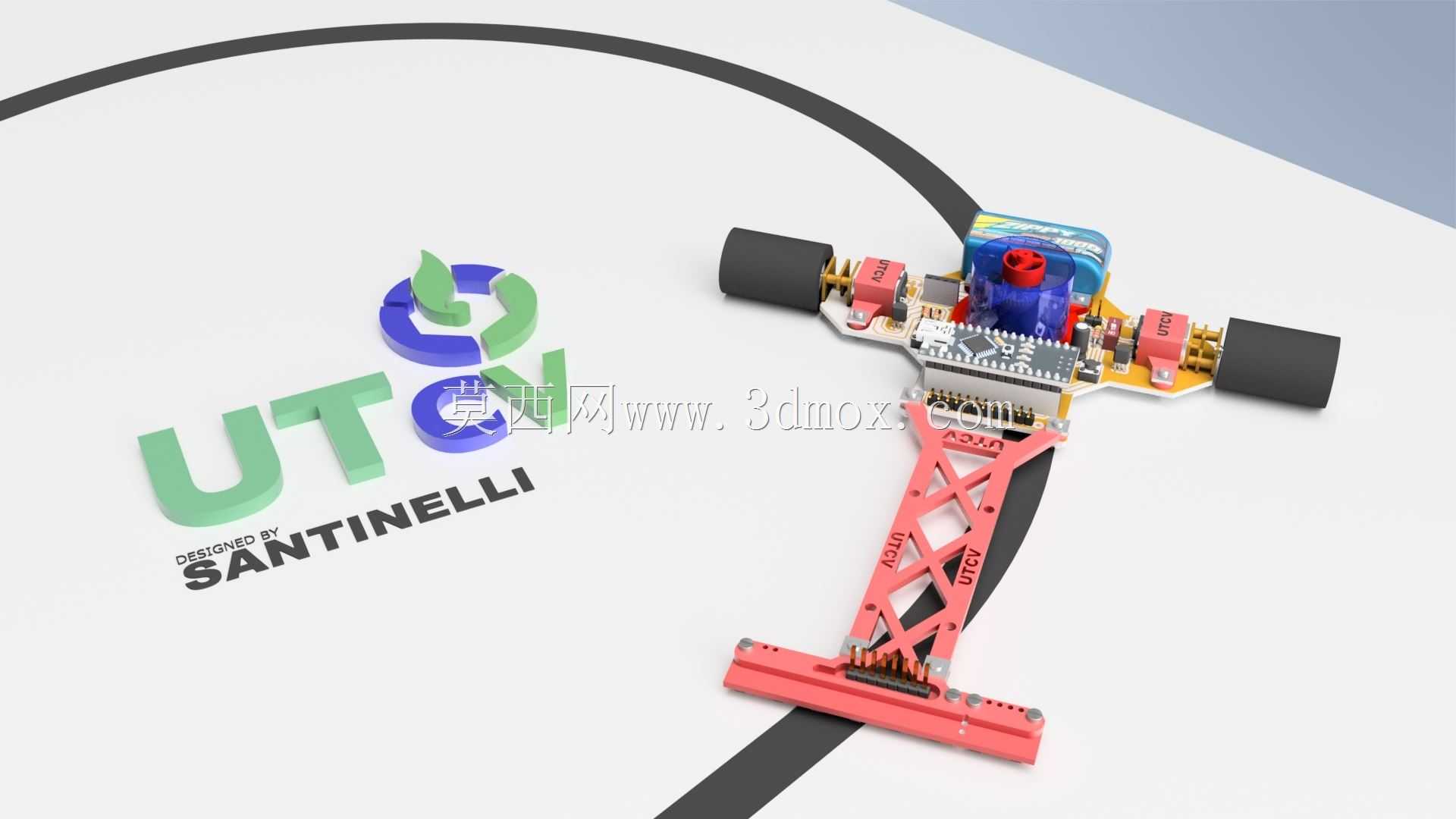

　　该直线跟随移动装置主要面向青少年机电竞赛、基础机电教学实训场景设计，核心功能是沿预设的直线标识路径完成自主行进，可作为竞赛参赛载体、机电一体化课程实训教具使用，帮助学习者理解嵌入式控制、传感器应用、移动载体动力学匹配的相关工程逻辑。装置采用双轮差速驱动架构，前端设置多组红外巡线传感器阵列，通过传感器采集路径标识的反射信号，传输至核心控制板完成路径偏差计算，实时调整两侧驱动轮的转速差，实现行进过程中的方向纠偏，保证载体始终沿预设直线轨迹行进。从结构设计逻辑来看，整体采用分层布局思路，最下层为承载主结构，采用镂空桁架式的前伸臂设计，既能够降低整体结构自重，减少行进过程中的惯性冲击，又可以为前端巡线传感器提供足够的安装延伸空间，

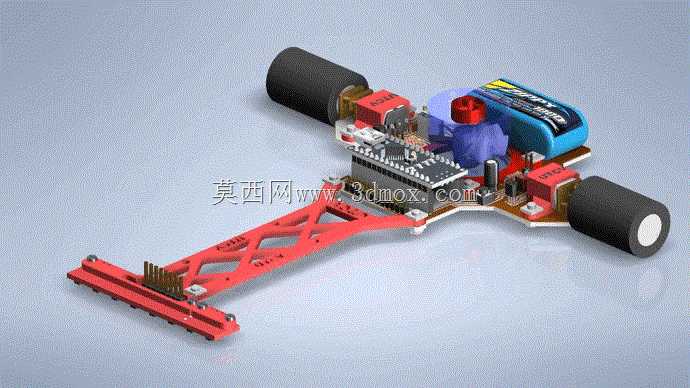

　　保证传感器检测点与驱动轮轴线的距离匹配控制算法的响应延迟要求，避免因检测距离过近导致纠偏滞后、走蛇形轨迹的问题。主承载结构的中部预留了控制板、驱动模块的安装位，控制板选用Arduino Nano作为核心控制单元，其体积小巧、引脚资源足够匹配巡线传感器、电机驱动的接线需求，同时开源生态完善，便于参赛或实训过程中快速完成控制逻辑调试。驱动模块采用双路直流电机驱动，匹配两个大直径橡胶驱动轮，后轮位置设置万向支撑轮？不对，看结构是双轮后置，前伸臂前端是检测端，哦不对，图里的结构是两个大轮在中部靠后位置，前伸臂向前延伸，前端安装巡线传感器阵列，电池仓布置在控制板侧方，选用小型锂电池作为动力源，电池的安装位置经过重心配平计算，

　　保证整体重心落在两个驱动轮的支撑三角形范围内，避免行进过程中出现翘头、侧翻的问题。结构件之间采用螺丝柱与铜柱配合的连接方式，既可以保证各层结构之间的绝缘间距，避免电路短路，又能够快速拆解更换部件，适配竞赛现场的快速调试、故障排查需求。从安装边界来看，整体宽度控制在两个驱动轮的轮距范围内，轮距设计参考赛事常用的路径宽度要求，保证载体在行进过程中不会超出路径边界，前伸臂的长度经过反复调试，使得前端传感器的检测范围能够覆盖路径标识的全宽度，同时不会因为伸臂过长导致结构刚性不足，行进过程中出现传感器抖动影响检测精度的问题。驱动轮选用橡胶材质的滚轮，表面有一定的粗糙度，能够在竞赛常用的PVC、木质赛道表面提供足够的抓地力，避免急加速、纠偏过程中出现打滑丢步的问题。电路部分的布线沿结构件的镂空槽位布置，使用扎带固定，避免行进过程中线缆晃动干涉滚轮运动，同时所有接线端子都采用压接方式连接，减少虚接导致的信号中断、动力丢失问题。在功能特性上，该装置除了基础的直线跟随功能外，预留了多个扩展引脚，可以外接速度检测编码器、障碍物检测传感器，拓展实现定速巡航、避障等附加功能，适配不同赛事的规则调整需求。结构设计上充分考虑了3D打印加工的工艺性，所有结构件的壁厚都设置在1.5mm以上，没有小于45度的悬空结构，不需要额外添加支撑就可以完成FDM工艺的打印加工，降低了制作成本与加工周期，适合学生群体、入门爱好者自行制作组装。从实际使用的场景适配来看，

　　该装置的行进速度可以通过控制程序调整，低速档位适合实训教学场景下的原理演示，方便学习者观察传感器检测、电机调速的对应逻辑；高速档位可以适配竞赛场景下的竞速需求，通过调整PID控制参数，实现高速下的平稳纠偏，不会出现过冲、振荡的问题。整体结构的拆装难度低，所有部件都采用标准化的五金件连接，不需要特殊的专用工具就可以完成组装，适合作为机电一体化入门的实践项目，帮助学习者从机械结构搭建、电路接线、程序调试全流程理解移动机器人的设计逻辑。在结构刚性设计上，前伸臂的桁架结构采用三角形加强筋布局，在减轻重量的同时保证了足够的抗弯强度，即使在高速行进急停的情况下，也不会出现伸臂变形导致传感器位置偏移的问题，保证检测精度的稳定性。电池的安装位设置了可拆卸的绑带结构，可以适配不同容量、不同尺寸的小型锂电池，方便使用者根据续航需求、重量配平需求灵活选择动力源，不需要重新修改结构设计。电机的安装位采用卡槽加螺丝固定的方式，能够快速更换不同转速、不同扭矩的直流电机，适配不同的赛道坡度、负载需求，比如在带有小坡度的赛道上，可以更换大扭矩减速电机，保证足够的爬坡动力；在平路竞速场景下，可以更换高转速电机提升行进速度。
